АКИП-75444А - цифровой запоминающий USB-осциллограф

  • АКИП-75444А - цифровой запоминающий USB-осциллограф

    /images/all/3/6429/big/img_5.jpg

    jijijij

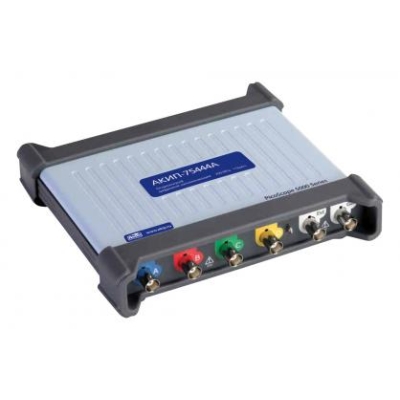

    АКИП-75444А - цифровой запоминающий USB-осциллограф

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
АКИП


Страна производитель: Россия Россия

В наличии!
Гарантия: 5 лет
Внесен в Госреестр СИ. Поверка дополнительно
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Стоимость поверки - 5 000 руб.



Тип оборудования: Осциллограф

Производитель: АКИП

Модель: АКИП-75444А

Описание: Прибор для измерения сигналов

Гарантия на АКИП-75444А - цифровой запоминающий USB-осциллограф: 12 мес.

Назначение прибора:

АКИП-75444А - цифровой запоминающий USB-осциллограф - «4 в 1»: осциллограф, анализатор спектра, анализатор последовательных данных, генератор сигналов СПФ. Переключаемое разрешение АЦП: 8 бит, 12 бит, 14 бит, 15 бит, 16 бит. Осциллограф: 4 канала, полоса пропускания: 200 МГц, максимальная частота дискретизации: 1 ГГц для однократного сигнала (эквивалентная до 10 ГГц).

Особенности серии осциллографов АКИП-75444А:

«4 в 1»: осциллограф, анализатор спектра, анализатор последовательных данных, генератор сигналов СПФ

Переключаемое разрешение АЦП: 8 бит, 12 бит, 14 бит, 15 бит, 16 бит

Осциллограф: 2/4 канала

Полоса пропускания: 60 МГц, 100 МГц и 200 МГц

Максимальная частота дискретизации: 1 ГГц для однократного сигнала (эквивалентная до 10 ГГц)

Цифровая регистрация на ПК: дискретизация 10 МГц, память 100 МБ

Максимальный объем памяти до 512 МБ (в зависимости от модели)

Автоизмерения (26 параметров); курсорные измерения (?U; ?T)

Анализатор спектра до 200 МГц (БПФ при длине памяти 1 Мб)

Формирование сигналов СПФ: ЦАП 14 бит, частота дискретизации 20 МГц, память до 48 кБ (модели с индексом B)

Допусковый контроль (тест по маске)

Декодирование сигналов CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI

Функциональный генератор: синус, прямоугольник, треугольник, пост. напряжение /DC, ГКЧ (одновременно с осциллографом!)

Цифровые фильтры, математика

Сохранение 10.000 осциллограмм во внутр. буфер, цифровая растяжка

Интерфейс USB (управление от внешнего ПК), ПО под управлением ОС WIN XP SP2, Vista и WIN 7

Гарантия 5 лет, масса 900 г

Технические характеристики осциллографа АКИП-75444А:



Канал вертикального отклонения

Число входных каналов

4

Полоса пропускания (-3 дБ)

АЦП 8…15 бит: 0…200 МГц

АЦП 16 бит: 60 МГц

Ограничение полосы пропуск.

20 МГц

Коэф. отклонения (Коткл.)

20 мВ/дел…4 В/дел

Вид входа

открытый, закрытый

Погрешность установки Коткл.

±50 мВ … ±20 В: ≥ 12 бит: ± 1 % от полной шкалы; 8 бит: ± 3 % от полной шкалы

±10 мВ … ±20 мВ: Все режимы: ± 5 % от полной шкалы

Время нарастания

АЦП 8…15 бит: не более 1,75 нс

АЦП 16 бит: не более 5,8 нс

Входное сопротивление

1 МОм±1% / 13 пФ±1 пФ

Входное напряжение

± 10 мВ … ± 20 В (11 диапазонов)

Постоянное смещение

±250 мВ (диапазоны: 10, 20, 50, 100, 200 мВ)

±2,5 В (диапазоны: 500 мВ, 1, 2 В)

±20 В (диапазоны: 5, 10, 20 В)

Защита от перенапряжения

± 100 В (DC + ACпик)

Канал горизонтального отклонения

Коэф. развертки (Кразв.)

500 пс…1000 с/дел

Погрешность установки Кразв.

± 2 ppm (± 0,0002 %)

Режимы работы

Основной, ZOOM окно, X-Y

Джиттер синхронизации, скз

≤ 3 пс

Синхронизация

Источники синхросигнала

Любой из 4-х каналов, внешняя синхронизация

Условия запуска развертки

Фронт, по длительности, по интервалу, окно, логические условия, рант, отложенная, пороговый

Режим запуска

Автоколебательный, ждущий, однократный, без синхронизации, рапид (сегментированная память)

Вход внеш. синхронизации

200 МГц, 1 МОм±1% / 13 пФ±1 пФ, вх. напряж: ±5 В, защита: ±100 В (DC+ACпик)

Аналого-цифровое преобразование

Разрешение по вертикали

8 бит, 12 бит, 14 бит, 15 бит, 16 бит – переключаемо

Программное увеличение разрешения (ERES) + 4 бита

Частота дискретизации (однократный сигнал)



8 бит

12 бит

14 бит

15 бит

16 бит

1 канал

1 ГГц

500 МГц

125 МГц

125 МГц

62,5 МГц

2 канала

500 МГц

250 МГц

125 МГц

125 МГц

-

3 канала

250 МГц

125 МГц

125 МГц

-

-

4 канала

250 МГц

125 МГц

125 МГц

-

-

Эквивалентная частота дискретизации

10 ГГц

Длина памяти (при объедении)

8 бит: 256 МБ

≥ 12 бит: 128 МБ

Сегментированная память

10000 сегментов

Интерполяция

Линейная, Sin (X) / х

Режимы сбора данных

Выборка, послесвеч., цифровой самописец (100 МБ)

Курсорные измерения

Функции

∆U; ∆T; 1/∆T

Автоматические измерения

По вертикали

Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе

По горизонтали

Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка

Статистика

Минимум, максимум, СКО

Анализатор спектра

Диапазон входных частот

0…200 МГц

Индикация спектрограммы

Амплитуда, удержание пика, среднее значение

Тип окна наблюдения

Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса

Глубина БПФ

128…1048576 точек

Функциональный генератор

Формы выходных сигналов

Синус, меандр, треугольник, постоянное напряжение (DC)

Диапазон частот

0,03 Гц … 20 МГц

Погрешность уст. частоты

± 2 ppm (± 0,0002 %)

Выходной уровень

±2 В; погрешность 1%, на нагрузке 50 Ом

ГКЧ

Прямой/обратный ход

Калибратор

Выход калибратора пробников

Меандр 1 кГц, 3 Впик-пик, 600 Ом

Декодирование

Формат последов. данных

CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI

Допусковый контроль

Статистика (Годен/Не годен)

В допуске, не в допуске, общее кол-во тестов

Общие данные

Источник питания

2 USB разъема или адаптер напряжения AC/DC (1,5 А, 5 В)

Интерфейс

USB 2.0

Рабочие условия

Температура: 0°…50°C; Влажность: 5…80%

Габаритные размеры

190 × 170 × 40 мм

Масса

0,5 кг



Комплектация осциллографа АКИП-75444А:

Осциллограф АКИП-75444А;

Кабель USB – 2 шт.;

Адаптер питания – 1 шт.;

ПО на CD-диске – 1 шт.;

Руководство по эксплуатации на CD-диске – 1 шт.;

Пробники – 4 шт.

*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Доставляем приборы для электрического контроля по всей России курьерскими службами и транспортными компаниями.
