Бесконтактный доплеровский расходомер PORTAFLOW D550

  • Бесконтактный доплеровский расходомер PORTAFLOW D550

    /images/all/3/6498/big/img_5.jpg

    jijijij

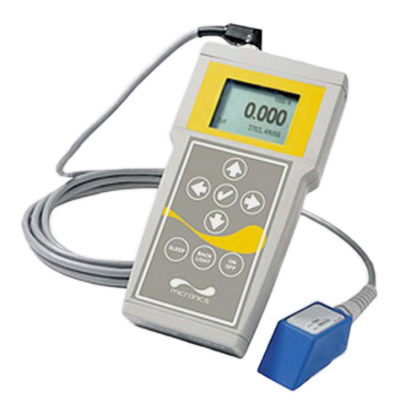

    Бесконтактный доплеровский расходомер PORTAFLOW D550

ЦЕНА: 529 200 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Micronics


Страна производитель: Великобритания Великобритания

В наличии!
Бесплатная доставка
Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Описание:

Портативный доплеровский расходомер PF D550 предназначен для контроля и балансировки расходов или исследования нарушений течения жидкостей в заполненных трубопроводах. Прибор идеально подходит для оценки рабочих характеристик стационарных трубопроводных расходомеров и может быть установлен, откалиброван и запущен в работу в течение минут. Прибор можно использовать в проектах, не требующих наличия стационарных расходомеров или когда им можно временно заменить уже установленные расходомерные датчики.



Область применения:



  • Сточные воды
  • Обработанные стоки
  • Аэрированная вода
  • Отстои и суспензии
  • Химикалии и растворители
  • Вязкие жидкости
  • Абразивные среды
  • Пульпообразное сырье
  • Кислоты и щелочи



Ультразвуковой датчик PF D550 крепится на внешней стороне трубы. Акустический импульс отражается назад на датчик от частиц или газов, присутствующих в текущей жидкости. Если в жидкости имеются газовые пузырьки или твердые частицы, можно измерить расход текучей среды любого вида. Прибор идеально подходит для измерения сточных вод, суспензий, шлама и большинства химикалий, кислот, едких веществ и смазочных жидкостей. От внутренней аккумуляторной батареи PF D550 может отработать целый день и затем подзарядиться в ночное время. При непрерывном использовании прибор может питаться от адаптера, подключаемого к розетке промышленной электросети напряжением 110-240 В. Прибор имеет встроенный регистратор на 300000 записей.

Выберите необходимые единицы измерения отображаемых величин: P D550 может пред измеряемый расход и выдавать суммарны результаты измерений в галлонах, литрах, кубических футах или кубических метрах. При переходе от одной системы измерения к другой PF D550 автоматически и мгновенно пересчитает и преобразует результаты, представляемые на дисплее и сумматоре. Калибровка по размеру трубы производится в результате ввода ее внутреннего диаметра с помощью набора кнопок.



Регистратор данных PF D550 позволяет установить режим регистрации расходов с простановкой отметок даты и времени с интервалом от 10 секунд до 5 минут. Как вариант можно использовать удобный формат 'Flow Report', в котором суммарный, минимальный, максимальный и средний расходы регистрируются в виде выбираемой пользователем почасовой или посуточной сводки. Результаты регистрации расхода на ПК или ноутбук передаются через выходной USB порт PF D550. Программное обеспечение регистратора данных (входит в комплект поставки) обеспечивает представление данных в виде графиков и в табличном формате, а также их экспорт в файлы графического или текстового формата для последующего использования в других программах.

Чтобы активировать аналоговый выход 4-20 мА и полностью подзарядить батарею за 6 - 8 часов, необходимо подключиться к электросети (напряжение 100-240 В, частота 50/60 Гц). При зарядке работу с PF D550 можно продолжать.



Каждый поставляемый PF D550 укомплектован прочным водонепроницаемых датчиком с манжетным креплением и набором монтажных инструментов из нержавеющей стали. Для выбора единиц измерения и калибровки прибора под конкретную трубу внутренним диаметром от 12,5 мм (полдюйма) и выше используется простая 5-кнопочная система меню.



Монтаж датчика и полная калибровка занимают всего лишь несколько минут. Делается это быстро и просто! Нанесите связующий гель на датчик и закрепите датчик на трубе с помощью кронштейна (гель и кронштейн входят в комплект поставки). С помощью 5-кнопочной системы калибровки введите диаметр трубы и выберите необходимые единицы измерения (галлоны, литры, м3 и т.д.). PF D550 будет сразу же готов к началу отображения и передачи результатов измерений, а также представления их суммарных значений.



Работа в экономичном режиме позволяет продлить срок работы батареи при долговременной регистрации данных в тех случаях, когда работа от электросети невозможна. Между интервалами регистрации расходомер будет переходить в режим пониженного энергопотребления до момента поступления от регистратора очередного запроса на выполнение замера расхода. Замеры выполняются непрерывно в течение 10 секунд, и затем PF D550 возвращается в экономичный режим до момента, пока не потребуется следующий замер. При работе от батареи PF D550 позволяет регистрировать данные с 5-минутным интервалом в течение приблизительно 18 дней.



Доплеровский алгоритм измерения расхода в PF D550 обеспечивает отфильтровку фоновых шумов и наводок. Цифровой процессор позволяет исключить слабые и искаженные сигналы. Если процессор не сможет обеспечить точность измерения, прибор будет показывать нулевой расход с указанием на низкую степень доверия к сигналу.



Технические характеристики:

Диапазон расходов: От ± 0,03 до 12,2 м/с для большинства вариантов применения
Размеры труб: Крепление ультразвукового датчика на трубе с любым внутренним диаметров от 12,5 мм до
4,5 м (1/2" – 180" ID)
Дисплей: Черно-белая матрица с задней подсветкой (кнопка back light) – отображение объемных
расходов, содержимого сумматора, режима работы и меню калибровки
Питание: Встроенная NiMH аккумуляторная батарея для бесперебойной работы до 18 часов
Внешнее зарядное устройство от электросети напряжением 100-240 В с частотой 50/60 Гц
Выходы: 4-20 мА (500 Ом) при питании от электросети
USB порт для передачи данных файла регистрации в результате прямого подключения к ПК
Регистратор данных Программируемые отчеты объемом до 300000 записей с отметками даты и времени и
форматированием, в отчетах представляются суммарные, средние, минимальные,
максимальные результаты измерений и связанные с ними временные показатели
Программное обеспечение для ПК: 'Logger ' for Windows (регистратор для Windows) обеспечивает получение, отображение и
сохранение файлов регистрации данных
Рабочая температура электронного блока: от -23° до 60° С
Электронный блок: Портативный, с корпусом из пластмассы ABS
Футляр для переноски: Согласно классу IP67 с использованием защитных вставок из пенопласта
Точность измерения: 2% от полной шкалы, требуется наличие в жидкости твердых частиц или газовых пузырьков
минимальным размером 100 мкм и минимальной концентрацией 75 ppm.
Повторяемость: ±0,25%, линейность: ±0,5%
Калибровка: Встроенная 5-кнопочная система программирования с удобным меню калибровки и
парольной защитой
Выбор языка: Английский, французский язык, испанский язык
Чувствительность: Настраиваемая отсечка нуля (значений близких к нулевым), демпфирование:
настраивается.
Технические данные датчика
Стандартная модель PSE4: Накладного типа, с одной УЗ головкой, рассчитан на измерения в трубах внутренним
диаметром от 12,5 до 4,5 м (1/2" – 180" ID) с использованием 3,4 м экранированного
диаксиального кабеля.
Комплект инструментов для монтажа датчика: Трубный фиксатор из нержавеющей стали и 150 г связующего геля
Диапазон рабочих температур: от -40° до 93°C
Опции
Кабель датчика:Крепление датчика: 15 м экранированный удлинительный кабель с разъемами.
Дополнительный связующий гель. Дополнительные трубные фиксаторы из нержавеющей
стали



Комплект поставки:

В стандартный комплект поставки ультразвукового расходомера Portaflow D550 (PDFM-5.0) входят: кейс, электронный блок, датчик PSE4 с крепежом, соединительный кабель 3,4 м, кабель аналогового выхода, кабель USB, смазка ультразвуковая, адаптер 220В, инструкция пользователя

Введите число *
Спрашивает: Михаил:

Добрый день. Такой вопрос. Можно ли этим расходомером померить поток теплоносителя на узле учёта тепла ( теплоноситель-сетевая вода) ? И ещё вот что хотелось узнать: какую программу надо выбрать , если стальная труба из углеродистой стали внешним диаметром 300 мм? Спасибо


Введите число *
