Низкочастотный ультразвуковой томограф А1040М ПОЛИГОН

Томограф А1040М ПОЛИГОН снят с производства. Модернизированная модель дефектоскопа Полигон - ультразвуковой томограф А1040 MIRA.

Тип оборудования: ультразвуковой низкочастотный дефектоскоп томограф

Производитель дефектоскопов: Россия
Серия: А1040М
Модель: А1040М ПОЛИГОН

Описание: низкочастотный ультразвуковой прибор (дефектоскоп-томограф) для контроля бетона

Гарантия на низкочастотный дефектоскоп А1040М ПОЛИГОН: 1 год.

Описание томографа А1040М ПОЛИГОН:

Ультразвуковой томограф А1040М ПОЛИГОН является многофункциональным устройством, обеспечивающим решение задач неразрушающего контроля бетона с использованием низкочастотного (20 – 100 кГц) ультразвукового диапазона и томографических методов обработки сигналов. Томограф А1040М ПОЛИГОН предназначен для визуализации внутренней структуры изделий и конструкций из бетона, железобетона и камня при одностороннем доступе к ним с целью поиска инородных включений, пустот и трещин внутри этих материалов, а также определения состояния силовой арматуры в железобетоне.

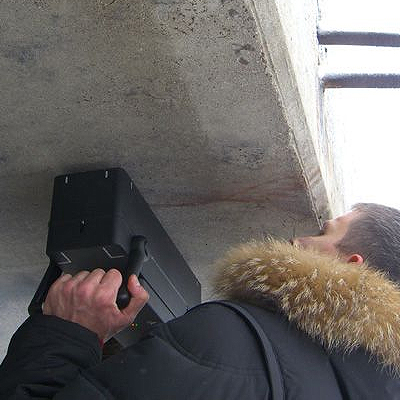

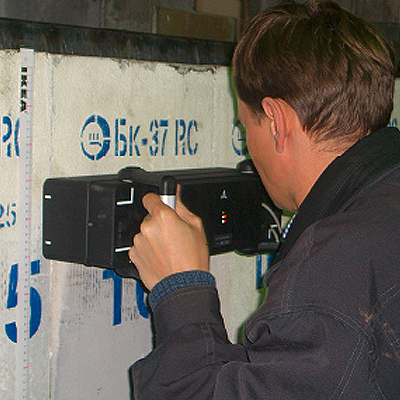

Томограф бетона А1040М может работать как в составе автоматизированных установок, так и применяться для ручного контроля. Томограф А1040М ПОЛИГОН обеспечивает контроль эхо-методом при одностороннем доступе к объекту, при этом контроль ведется без применения контактной жидкости. Полученные в процессе контроля сигналы передаются в цифровом виде на внешний компьютер для томографической обработки.

Особенности томографа А1040М ПОЛИГОН:

• Сухой акустический контакт
• Контроль эхо-методом при одностороннем доступе к объекту
• Фазированная антенная решетка с возможностью изменения количества элементов
• Томографическая обработка сигналов на внешнем компьютере
• Представление данных в виде трехмерных образов и томограмм B- или C- типа
• Адаптация антенного устройства А1040М к неровностям поверхности контроля
• Визуализация внутренней структуры практически в режиме реального времени для более простой интерпретации результатов контроля.
• Фокусирующая антенная решетка А1040М из 40 элементов - лучшее разрешение и повышенная чувствительность системы, при этом обеспечивается фокусировка в каждой точке полупространства.
• Автоматическая калибровка на объекте с 8 позиций:
  - Измерение средней скорости прохождения ультразвука
  - Компенсация поверхностной SH-волны, что обеспечивает более чистый образ в ближней зоне
• Томографическая обработка данных (САФТ- алгоритм)

Технические характеристики ультразвукового томографа А1040М ПОЛИГОН:

Функционально томограф А1040М состоит из набора измерительных блоков, объединенных в фазированную решетку, блока контроллера и интерфейсного блока, принимающего и обрабатывающего сигналы.
Каждый измерительный блок томографа А1040М ПОЛИГОН состоит из 4-х низкочастотных широкополосных преобразователей типа TM1802 поперечных волн с сухим точечным контактом (СТК) и керамическими износостойкими наконечниками, что обеспечивает их продолжительное использование по грубым поверхностям. Каждый преобразователь имеет независимый пружинный прижим, что позволяет проводить измерения по неровным поверхностям. Номинальная частота каждого преобразователя 50 кГц.

Число измерительных блоков в томографической системе А1040М может варьироваться от 8 до 16 шт. в зависимости от условий и задач контроля. В базовом варианте  томографа поставляются 10 измерительных блоков. Возможность изменять количество блоков в томографической системе, а также возможность изменять шаг установки блоков в системе позволяет оптимальным образом настроить систему  томографа А1040М под объект контроля и под решаемую задачу.
Принимаемые томографической решеткой сигналы обрабатываются контрольным блоком А1040М и передаются на внешний компьютер, где с помощью специализированного программного обеспечения синтезируется образ сечения внутренней структуры объекта.

Процесс сбора данных в одной позиции антенной решетки:

Массив данных собирается путем аккумуляции данных со всех пар измерительных блоков решетки. Принимаемые томографической решеткой томографа А1040М  сигналы обрабатываются контрольным блоком и передаются на внешний компьютер, где с помощью специализированного программного обеспечения синтезируется образ сечения внутренней структуры объекта. Данный метод сбора данных томографом А1040М ПОЛИГОН обеспечивает фокусировку в каждой точке полупространства. Время сбора данных и вывода на экран томографа А1040М ПОЛИГОН образа сечения в одной позиции – 3 сек.

Процесс сбора данных низкочастотным томографом бетона А1040М

Представление данных с томографа на экране ПК:

• Отображение в образе В, С, D-сканов
• Координаты дефектов и уровень сигналов в любой точке реконструированного образа
• Пороговая и сглаживающая фильтрация трехмерного образа и томограммы
• Различные цветовые гаммы для отображения реконструируемого образа в томограммах
• Наличие измерительных инструментов
• Ручная и автоматическая пороговая обработка образа
• Выбор образа для отображения по 3D реконструируемому объему
• Сохранение исходного массива данных с параметрами контроля

Режимы работы томографа А1040М:

1. Режим «КАЛИБРОВКА»

Режим "Калибровка" томографа А1040М предназначен для настройки прибора на физические свойства материала ОК: скорость УЗ и уровень усиления. Любую работу с томографом А1040М на новом ОК всегда следует начинать с этого режима. Также в процессе калибровки происходит компенсация поверхностной SH-волны, что в дальнейшем обеспечивает более чистый образ в ближней зоне.

2. Режим «ОБЗОР»

Режим "обзор" томографа А1040М предназначен для оперативного просмотра внутренней структуры ОК в произвольных местах. Работа в этом режиме состоит в том, что пользователь ставит АУ интересующее его место ОК и получает на экране результат в виде построенного изображения "B-среза".

3. Режим «СБОР»

Режим "Сбор" томографа А1040М предназначен для сбора данных об ОК и их автоматического сохранения на диск, вместе с текущими настройками системы и результатами калибровки. Возможен также визуальный контроль изображений B-срезов, построенных по получаемым томографом А1040М ПОЛИГОН данным. На экран А1040М выводятся только изображения В-срезов, получаемые в текущем положении АУ. На жесткий диск ПК автоматически записываются принятые сигналы, данные калибровки и настройки системы.

4. Режим «ПРОСМОТР»

Режим "Просмотр" томографа А1040М ПОЛИГОН предназначен для подробного изучения результатов обследования объекта, которые были сохранены в режиме "Сбор". Для вывода результатов служит "Окно графического отображения результатов". Оно может работать в режиме одного сечения, тогда оно показывает только поперечные сечения, как в режимах "Обзор" и "Сбор", и выглядит аналогично. Кроме того, в окне могут быть показаны сразу три сечения ОК, поперечное (B-срез) и два продольных (C,D - срезы).

Характеристики преобразователей для дефектоскопа-томографа А1040М ПОЛИГОН:

Характеристики системы А1040М ПОЛИГОН:

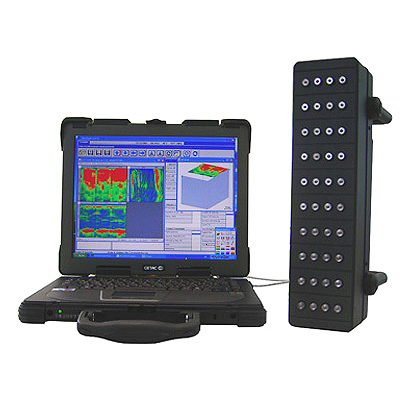

Базовый комплект поставки томографа А1040М ПОЛИГОН:

• Блок контроллера В1028 – 1 шт.
• Канал измерительный М2802 – 10 шт.
• Кабель ленточный с разъемами для соединения блоков – 1 комплект
• Каркас для установки 10 измерительных блоков и блока контроллера – 1 шт.
• Кабель соединения устройства с компьютером 3 м – 1 шт.
• Автономный источник питания – 1 шт.
• Интерфейсный блок – компьютер типа ноутбук в промышленном исполнении
• Компакт-диск с программами и драйверами для тестирования и управления устройством
• Тестовый образец
• Транспортный кейс
