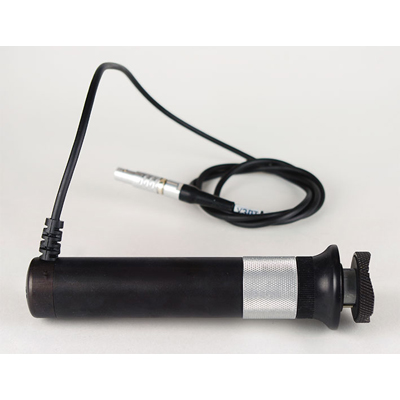

    /images/all/3/6712/big/img_5.jpg

    jijijij

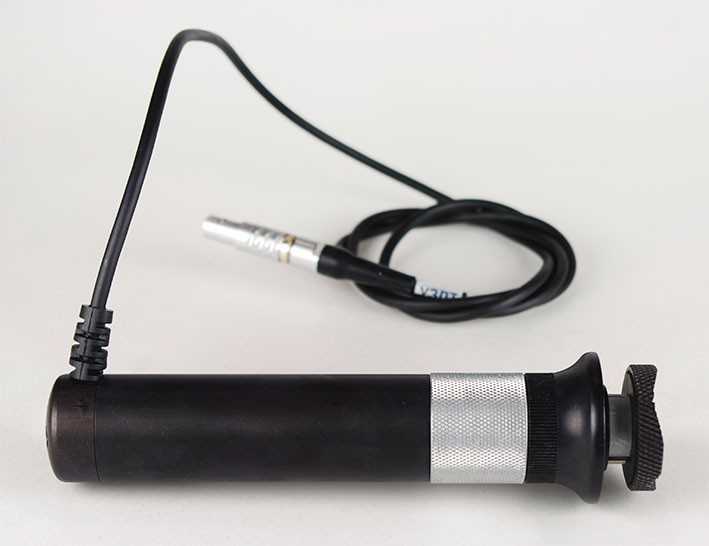

    Преобразователь УЗДТ-50H

снят с производства

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Константа


Страна производитель: Россия Россия

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Описание:

Универсальный стандартный преобразователь для решения большинства промышленных задач измерения твердости.

Преимуществами использования преобразователя типа УЗДТ-50Н в комплекте с электронным блоком твердомера «Константа ТУ» являются:



  • легкость и высокая производительность измерений, точность показаний твердости;
  • высокая локальность при измерениях твердости;
  • возможность контроля твердости деталей малой массы и толщины, зубьев шестеренок;
  • малый размер отпечатка позволяет контролировать твердость изделия с повышенными требованиями к качеству поверхности, полированные детали;
  • возможность измерить твёрдость деталей в сборе, в труднодоступных местах, на выпуклых и вогнутых поверхностях;
  • конструкция насадки преобразователя обеспечивает его устойчивое положение как на выпуклых, так и на плоских поверхностях, создает условия для легкого нажатия.



Используя преобразователь типа УЗДТ-50Н, Вы получаете наилучшее соотношение величины отпечатка и удобства работы с преобразователем.



Отличительные особенности:



  • нагрузка 50Н (5 кг) является оптимальной по сочетанию нагрузки на руки пользователя при проведении измерений и достаточности величины отпечатка от преобразователя для обеспечения достоверности измерений;
  • преобразователь позволяет проводить измерения в пазах шириной  от 7,5 мм и глубиной до 14 мм;

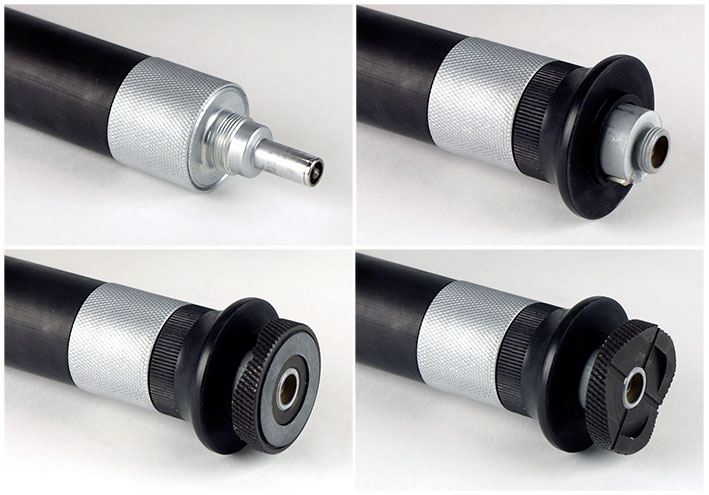

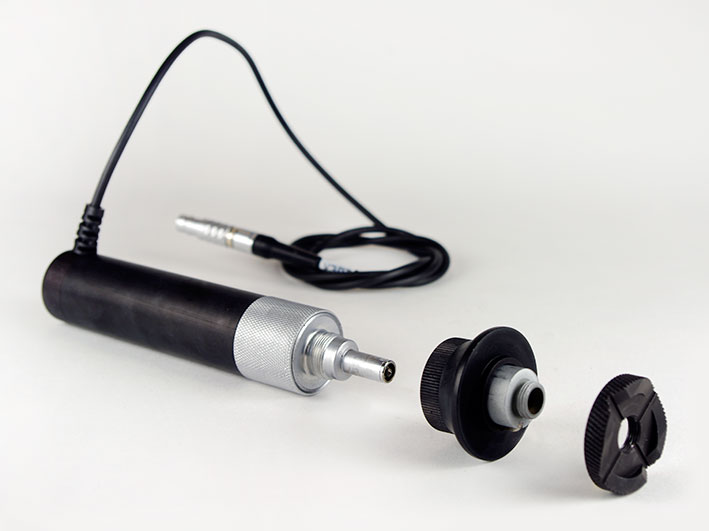

  • съемная насадка с плоской резиновой опорой повышает удобство работы на плоских контролируемых поверхностях;
  • съемная насадка с двумя различными V-образными опорами позволяет проводить измерения на цилиндрических поверхностях.



Технические характеристики:

Тип Испытательная
нагрузка,
Н, кгс
Минимальная толщина объекта контроля*, мм Минимальная масса объекта контроля, в зависимости от конфигурации объекта контроля*, кг Габариты, мм Диаметры отпечатков
на изделиях
при
твердости 400 НВ
(42,5 HRCэ), мм
Глубина отпечатков
на изделиях
при твердости 400 НВ
(42,5 HRCэ), мм
Требуемая
шероховатость
 поверхности
Ra*, мкм

УЗДТ-50Н
49 (5)
2
от 1 до 0,3 Ø 26х140
(Ø 36x140
с плоской насадкой)
0,130 0,038 1,6

* - при меньших значениях требуется фиксация объекта контроля в тисках или притирка к массивной шлифованной плите.
** - при твердости 400 НВ (42,5 HRC).
*** - при больших значениях проводить измерения с увеличенным количеством усреднений.
