УЗК система ECHOGRAPH 1155 RPSR

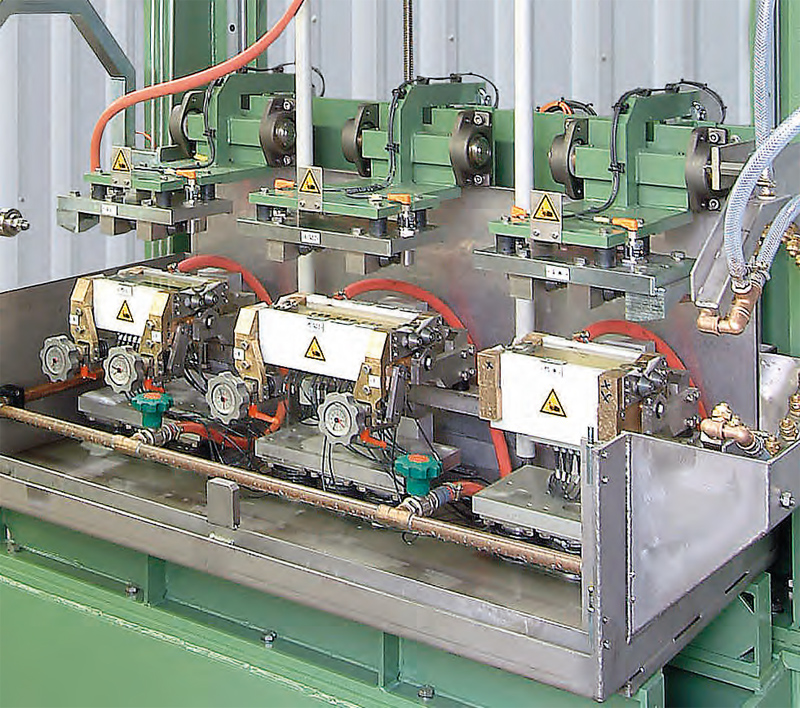

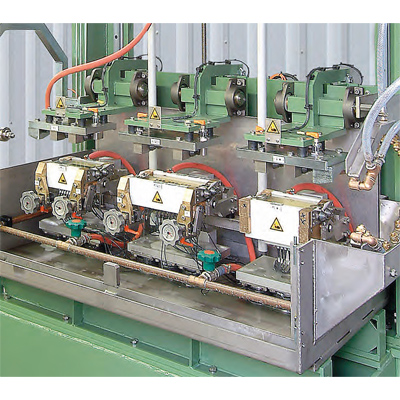

  • общий вид

    /images/all/3/7057/big/img_5.jpg

    jijijij

    УЗК система ECHOGRAPH 1155 RPSR

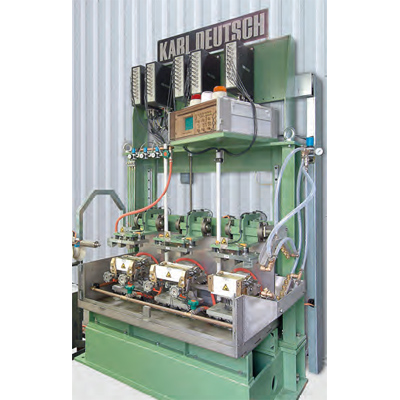

  • вид сбоку

    /images/all/3/7057/big/img_14.jpg

    вид сбоку

    вид сбоку

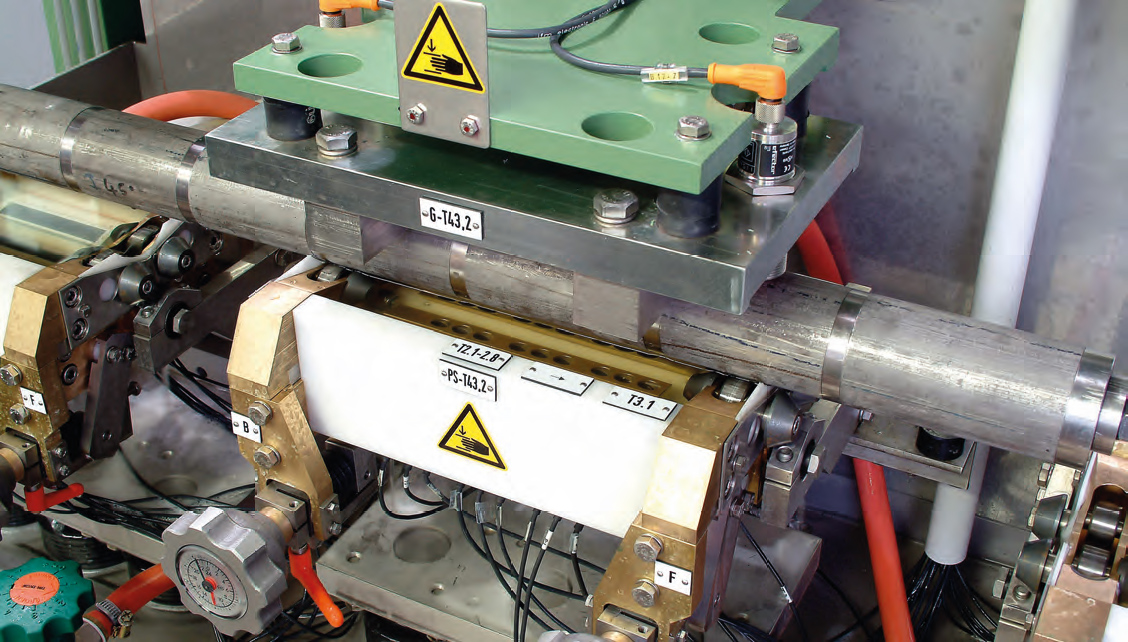

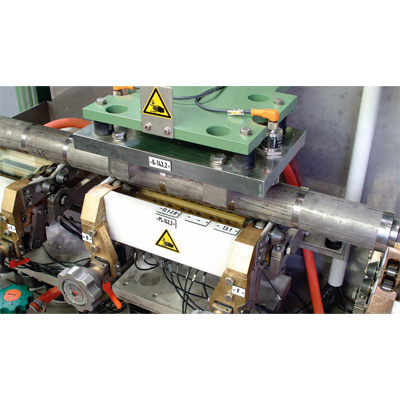

  • работа системы

    /images/all/3/7057/big/img_16.jpg

    1

    работа системы

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
KARL DEUTSCH


Страна производитель: Германия Германия

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

В системе ECHOGRAPH-RPS.R можно осуществлять контроль труб больших диаметров от 15 мм до 610 мм путём частичного погружения в воду. Ультразвуковые преобразователи с локальной ванной устанавливаются в нижней части трубы и остаются неподвижными, в то время как труба совершает вращательно-поступательное движение. Преобразователи различной ориентации позволяют выявлять все виды дефектов, а также измерять толщину стенки.

Задачей контроля при вращении является трассировка для высокой пропускной способности. Данная задача выполняется при помощи специальных акустических блоков, к которым прикреплены несколько преобразователей, в то время как зазоры между элементами должны быть как можно более узкими.



Технические характеристики:



Образцы - бесшовные или сваренные трубы
Стадия обработки - прокатка, выпрямление, натяжение, сварка
Диаметр (D) 25 - 630 мм (в разных механических установках)
Толщина стенки (s) > 1 мм
Соотношение s/D < />Длина > 2.5 м
Овальность макс. 1% от D
Отклонения от прямолинейности макс. 2 мм/м
Состояние поверхности - прокат, без рыхлой окалины
Состояние концов трубы - механическая обработка, без заусенцев и без высаженных концов (например, бурильных труб)
