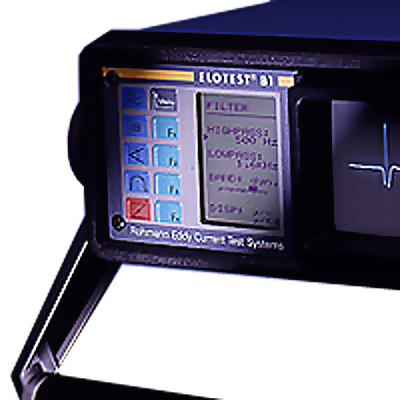

Вихретоковый дефектоскоп ELOTEST B1

Тип оборудования: дефектоскоп вихретоковый

Производитель дефектоскопов: Rohmann GmbH, Германия

Серия: ELOTEST

Модели: ELOTEST B1

Описание: вихретоковый прибор для поиска дефектов

Гарантия на дефектоскоп ELOTEST B1: 12 месяцев.

Сертификаты на вихретоковые дефектоскопы ELOTEST B1:

• Сертификат об утверждении типа средств измерений РФ.

Дефектоскоп ELOTEST B1 позволяет проводить:

• Ручной контроль с применением абсолютных, дифференциальных, мостовых и др. видов датчиков
• Контроль вращающимися датчиками отвестий в многослойных конструкциях и поверхностей
• Поиск дефектов поверхности или скрытых дефектов в конструкциях
• Поиск коррозии и измерение проводимости и толщины непроводящего слоя
• Внутритрубный контроль с вращающимися датчиками
• Сортировка материалов по твердости

Вихретоковый дефектоскоп ELOTEST B1 обладает следующими особенностями:

• Высокопроизводительный дефектоскоп с точностью лабораторного прибора
• Статические и динамические измерения без компромиссов
• Уникальная производительность, вес и размер
• Большой светлый интерфейсный дисплей с удобным расположением функциональных клавиш и эргономичным скроллером для простоты управления
• Экран без потери качества отображения при высоких скоростях контроля. Высокоточный и яркий. Приспособлен для высокоскоростного динамического роторного контроля.

Возможности дефектоскопа

Настройки

50 вариантов настроек прибора могут быть сохранены для быстрой настройки.

Типовые установки (не могут быть удалены), перекрывающие весь  диапазон возможных измерений, могут быть загружены или через таблицу параметров или через список датчиков.

Параметры

Вторичные параметры: порог, звуковой сигнал, способ отображения сигнала, положение точки.

Функции

• Память: цифровая запись сигнала (4 области), которые могут использоваться как справочная информация, а также могут быть переданы на ПК или принтер.
• Установка: выбор языка, передаваемых данных и выбор принтера.
• Обслуживание: программы самопроверки и безопасные функции.

Документация

Быстрая запись текущего сигнала, включая параметры настройки прибора для передачи на принтер.

ФУНКЦИИ БЕЗОПАСНОСТИ

ELOTEST B1 V4 выполняет различные настраеваемые и автоматические функции безопасности.

• Автоматическая самопроверка при включение прибора
• Тест функционирования кабеля и датчика
• Сигнализация перегрузки приемника
• Автоматическое выключение прибора, когда он долго не используется и в случае избыточного или низкого напряжения батареи

БЫСТРОЕ ЗАРЯДНОЕ УСТРОЙСТВО БАТАРЕИ

Батарея может быть перезаряженным с помощью быстрого зарядного устройства за очень короткое время (около 1 ч) или непрерывно управляемом буферном режиме. Таким образом обеспечена высокая работаоспособность прибора.

КАРТА ПАМЯТИ

Слот для стандартной карточки PCMCIA-2 до 1 MB. Возможность сохранения множества сигналов и настроек прибора в совместимом с DOS формате.

Свободная передача данных на другой B1-V4 и на ПК для обработки, документации и архивирования.

Технические характеристики вихретокового дефектоскопа ELOTEST B1:

Частотный диапазон: от 10 Гц до 10 МГц.

Синусоидальный ток: 20 В на 50 Ом.

Подавление сигналов помех: Есть возможность включения фильтра на входе для подавления шумов и ложных сигналов

Регулировка датчиков: Регулировка предусилителя для настройки чувствительности преобразователя с шагом 10 дБ в диапазоне от-20 до +40 дБ, автоматическая балансировка предусилителя, предупреждающий сигнал в случае перегрузки.

Чувствительность прибора

• < >
• динамический диапазон > 70 дБ от 200 мВ/Ом до 2000 В/Ом.

Усиление

• Диапазон 122 дБ
• Основное усиление  0 - 60 дБ с шагом 1 дБ
• Предусилитель от-12 до +30 дБ
• Разброс по оси X или Y от 0 до 20 дБ с шагом 1 дБ.

Фаза: 360° непрерывно с шагом 1°, автоматическая регулировка фазы, измерение относительной фазы.

Последовательный интерфейс для ПК или принтера RS232.

Отображение сигнала: 89 мм / 3.3” прецизионный осциллограф с внутренней шкалой, высокой яркости и четкости.

Адаптер датчиков: Сменные адаптеры интерфейсного расширения для всех типов датчиков основных изготовителей.

Операции

Микропроцессорное управление, управление операциями через меню. Возможность хранения 50 пользовательских установок. и 50 нестираемых стандартных. Изменение параметров осуществляется ротационной кнопкой (скроллером). Прямые функциональные  клавиши доступа для основных функций прибора (частота, усиление, фаза, фильтр, компенсация). Функциональные клавиши стробов, сигналов, позиция точек, временная развертка.

Энергопотребление

Дополнительно: интеллектуальное быстродействующее зарядное устройство батареи, время заряда 1 час с защитой от перезарядки, гарантирует оптимальное обслуживание батарей и максимальный срока службы аккумуляторов, автоматическое переключение в буферный режим. Включение  выпрямителя  (вставляется вместо батареи).

Размеры

Высота: 106 мм / 4.2”

Ширина: 308 мм / 122”

Длина: 395 мм / 15.6” (с подсоединенной ручкой), 325 мм / 12.8” (без подсоединенной ручки)

Вес: 6,9 кг вместе с батареей.

ЖК экран. Размеры: 59 x 41 мм / 128 x 6 4 пикселей

Версии дефектоскопа, комбинации и опции:

• S - статическое применение (ручные датчики)
• B - динамическое применение (например ротационные датчики)
• U - статическое и динамическое применение (универсальный)
• M - возможность сохранения сигнала для распечатки сообщений и их вывода на экран
• C - Карточка памяти PCMCIA (на выбор)

Коммерчески доступные карточки с памятью следующие: 128 КБ, 256 КБ, 512 КБ и 1 MB.

Еммкость:

• 128 КБ: матрица 12 x 50 установленных параметров с 17 изображениями с возможностью регулировки.
• 1 MB: матрица 12x50 установленных параметров с 214 изображениями с возможностью регулировки.

Последовательный интерфейс RS232 делает автономный дефектоскоп ELOTEST B1 V4 частью качественного управления. Пожалуйста спрашивайте о нашем программном обеспечении для ПК!

Широкий спектр датчиков Rohmann и наше всемирноизвестное сервисное обслуживание предлагает Вашей компании надежный потенциал для решения Ваших проблем диагностики.

*Технические характеристики и комплект поставки дефектоскопа ELOTEST могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по дефектоскопу ELOTEST B1 можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
