Компания Октанта разрабатывает и изготавливает системы и приборы неразрушающего контроля по техническим требованиям заказчика. Мы используем бесконтактный ультразвуковой контроль (технология ЭМАП), контроль при помощи вихревых токов, а также магнитный неразрушающий контроль (MFL).

Назначение диагностического модуля EM2020:

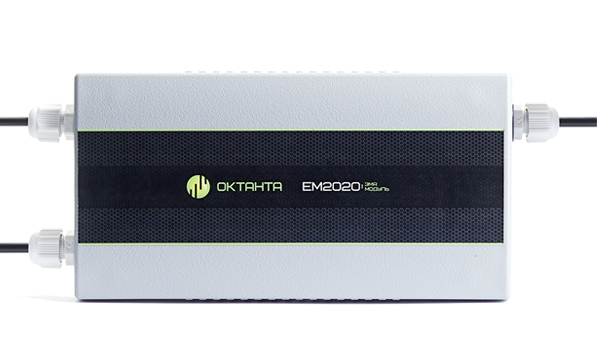

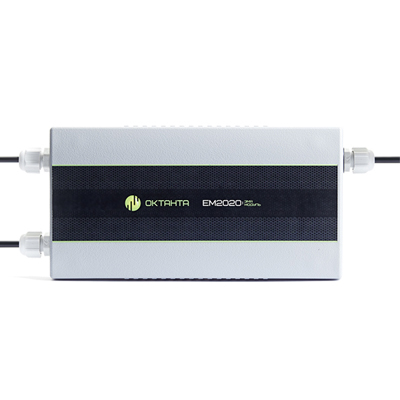

EM2020 – встраиваемый ЭМА модуль с преобразователем и программным обеспечением. Представляет собой систему для проведения толщинометрии и дефектоскопии стального листа, стальных труб, изделий из алюминия и других металлов при помощи ЭМАП.

В качестве ЭМА преобразователя могут поставляться: ЭМАП с прямым вводом акустической волны, ЭМАП с наклонным вводом акустической волны, ЭМАП для формирования и приёма поверхностных волн Релея, ЭМАП с формированием головных волн, ЭМАП для формирования и приёма нормальных акустических волн (Лэмба).

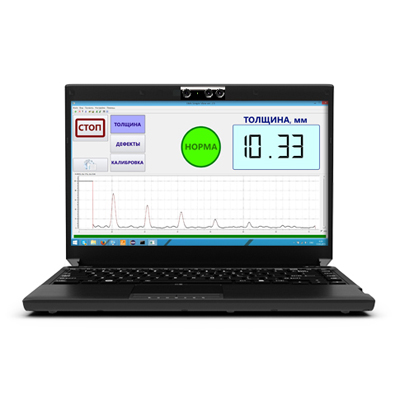

Интерфейсом для соединения компьютера и модуля могут использоваться: USB, RS422/RS485, CAN, Ethernet, WiFi, RF433МГц/866МГц, GSM. В качестве программного обеспечение может использоваться, как наше ПО написанное под Windows, так и разработанное ПО по техническим требованиям заказчика, написанное, как под Windows, так и под другие операционные системы, например, ОС Android. Программное обеспечение позволяет отображать информацию на А, B и С сканах (для B и С сканов необходима информация о положении датчика), работать со стробами, реализованы различные цифровые фильтры, в том числе, согласованная фильтрация для точного определения положения эхосигналов, когерентные накопления для повышения соотношения сигнал/шум, реализованы различные механизмы отбраковки.

Технические характеристики диагностического модуля EM2020:

Диапазон измеряемых толщин 0мм-100мм. Погрешность измерения толщины 0,04мм. Диапазон угла ввода для поперечных волн в стальном объекте контроля 0..4, 25..40. Возможный вид поляризации поперечной волны: вертикально поляризованная волна, горизонтально поляризованная волна, радиально поляризованная волнаю
