| ЦЕНА: от 146 400 руб. |
| Модификации: |
|
|
|
КУПИТЬ
|
||||
|
|
||||
|
|

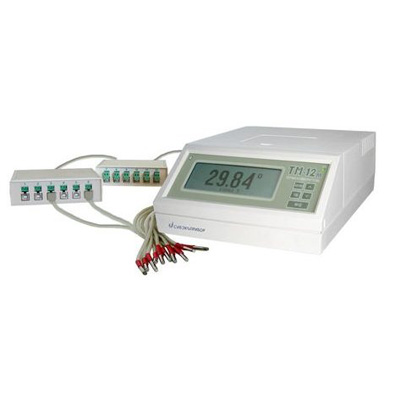

Измеритель температуры многоканальный прецизионный «Термоизмеритель ТМ-12м» предназначен для измерения температуры контактным способом с использованием датчиков температуры − термопреобразователей сопротивления (ТС) или термоэлектрических преобразователей (ТП) с учётом индивидуальных статических характеристик (ИСХ) или номинальных статических характеристик (НСХ) преобразования.
ПРИМЕНЕНИЕ
Измеритель температуры Термоизмеритель ТМ-12м может быть использован:
•|для точного измерения температуры объектов;
•|для измерения температурных полей, в том числе при аттестации климатического оборудования;
•|для преобразования в температуру сопротивлений ТС, с использованием НСХ по ГОСТ 6651 при их градуировке, калибровке, поверке;
•|для преобразования в температуру термоэлектродвижущей силы (ТЭДС) ТП, с использованием НСХ по ГОСТ Р 8.585 при их градуировке, калибровке, поверке.
Прибор ТМ-12м может применяться:
•|для контроля температуры и определения параметров температурных полей объектов и процессов в научно-исследовательских институтах, в медицинских, санитарно-эпидемиологических и экологических учреждениях, на предприятиях пищевой промышленности, машиностроения, теплоэнергетики и других отраслей промышленности;
•|при выполнении работ по оценке соответствия продукции и иных объектов в соответствии с законодательством РФ в сфере технического регулирования, в частности аттестации климатического испытательного оборудования, поверке и калибровке термометров сопротивления или термоэлектрических преобразователей в лабораториях метрологического контроля управлений Ростехрегулирования и иных предприятий.
•|увеличен диапазон измерения температур с использованием ТС от −145 до +660 °С для модификаций «Термоизмеритель ТМ-12м.4» и «Термоизмеритель ТМ-12м.5» согласно методике измерений ФР.1.32.2013.14806;
•|энергонезависимая память прибора позволяет сохранять не менее 40 000 результатов измерения для каждого канала (в ТМ-12 - 20 000 результатов);
•|добавлена функция измерения активного сопротивления;
•|применение графического дисплея позволило нагляднее, удобнее и в большем объёме предоставлять информацию для пользователя в процессе работы прибора;
•|для информационного обмена с внешними устройствами добавлен универсальный последовательный интерфейс передачи данных USB (стандарт USB 1.1) в дополнение к интерфейсу RS-232C;
•|модификация «Термоизмеритель ТМ-12м.5» имеет дополнительные возможности:
«Термоизмеритель ТМ-12м.2» − модификация, у которой 12 ТС подключаются непосредственно к прибору и измерение температуры производится с использованием ИСХ ТС.
Предназначается для точного измерения температуры объектов.

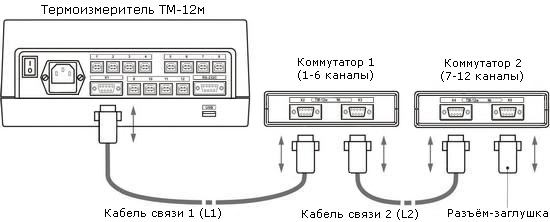

«Термоизмеритель ТМ-12м.4» − модификация, у которой 12 ТС подключаются либо непосредственно к прибору, либо через 2 коммутатора, которые могут быть удалены от прибора на расстояние до 100 метров. К каждому коммутатору можно подключить от 1 до 6 ТС.
Измерение температуры производится с использованием как ИСХ ТС, так и НСХ ТС по ГОСТ 6651.
Предназначается как для точного измерения температуры объектов, так и для преобразования в температуру сопротивлений ТС, с использованием НСХ по ГОСТ 6651 при их градуировке, калибровке, поверке.
«Термоизмеритель ТМ-12м.5» − модификация, у которой измерение температуры может проводиться как с использованием ТС, так и с использованием ТП.
При использовании ТС: 12 ТС подключаются либо непосредственно к прибору, либо через 2 коммутатора, которые могут быть удалены от прибора на расстояние до 100 метров. К каждому коммутатору можно подключить от 1 до 6 датчиков температуры. Измерение температуры производится с использованием как ИСХ ТС, так и НСХ ТС по ГОСТ 6651.
При использовании ТП: ТП подключаются только к коммутаторам, которые могут быть удалены от прибора на расстояние до 100 метров. Измерение температуры производится с использованием как ИСХ ТП, так и НСХ ТП по ГОСТ Р 8.585.
Предназначается для точного измерения температуры объектов, для преобразования в температуру сопротивлений ТС, с использованием НСХ по ГОСТ 6651 при их градуировке, калибровке, поверке, для преобразования в температуру ТЭДС ТП по ГОСТ Р 8.585 при их градуировке, калибровке, поверке.
В комплект документации для модификаций «Термоизмеритель ТМ-12м.4» и «Термоизмеритель ТМ-12м.5» входит "Расчёт неопределённости поверки (калибровки) датчиков температуры с использованием измерителей температуры многоканальных прецизионных «Термоизмеритель ТМ-12» и «Термоизмеритель ТМ-12м»".
ИСПОЛНЕНИЕ
«Термоизмеритель ТМ-12м» выполнен в виде настольного переносного прибора.
На передней панели пластмассового корпуса прибора находятся:
- графический дисплей;
- клавиатура (5 клавиш);
- световой индикатор сети.
На задней панели корпуса располагаются:
- клавиша СЕТЬ;
- сетевая приборная вилка с предохранителем;
- 12 разъёмов для подключения ТС с обозначением номеров каналов;
- разъём интерфейса RS-232C;
- разъём интерфейса USB;
- разъём для подключения кабеля связи с коммутатором
(для модификаций "Термоизмеритель ТМ-12м.4" и "Термоизмеритель ТМ-12м.5").
Коммутатор выполнен в пластмассовом прямоугольном корпусе.
С одной стороны корпуса коммутатора расположены:
- разъём для связи с прибором;
- разъём для связи со вторым коммутатором.
С противоположной стороны расположены:
- 6 разъёмов для подключения ТС с обозначением номеров каналов (для модификации «Термоизмеритель ТМ-12м.4»);
- 6 разъёмов для подключения ТС и 6 разъёмов для подключения ТП с обозначением номеров каналов (для модификации «Термоизмеритель ТМ-12м.5»).
| Количество каналов измерения | 12 |
| Диапазон измерения температуры: - для модификации "ТМ-12м.2", °С
- для модификаций "ТМ-12м.4" и "ТМ-12м.5": с иcпользованием ТС согласно методике измерений ФР.1.32.2013.14806, °С с использованием ТС, входящих в комплект поставки, °С - для модификации "ТМ-12м.5" с использованием ТП, °С |
от −50 до +200 от −145 до +660 от −50 до +200 от −270 до +1820 |
| Диапазон измерения ТЭДС, мВ | от −10 до +75 |
| Диапазон измерения сопротивления, Ом | от 40 до 180 и от 400 до 900 |
| Разрешение при индикации результатов измерений:
температуры с использованием ТС, °С
температуры с использованием ТП, °С сопротивления ТС, Ом ТЭДС ТП, мВ |
0,01 0,1 0,001 0,001 |
| Погрешность измерений | приведена в ТАБЛИЦЕ пределов допускаемой абсолютной погрешности измерений |
| Время непрерывной работы, ч, не менее | 144 |
| Количество результатов измерений, сохраняемых в энергонезависимой памяти прибора в режиме мониторинга для каждого канала, не менее | 40 000 |
| Напряжение питания однофазным переменным током, В | 220 |
| Частота переменного тока, Гц | 50 ± 1 |
| Потребляемая электрическая мощность, В·А, не более | 2,5 |
| Габаритные размеры, мм, не более | 115 х 250 х 280 |
| Масса прибора, кг, не более | 3 |
УСЛОВИЯ ЭКСПЛУАТАЦИИ ТЕРМОИЗМЕРИТЕЛЯ ТМ-12м
| Параметр | Нормальные | Рабочие |
| Температура окружающего воздуха, °С | 20 ± 5 | от +10 до +35 |
| Относительная влажность воздуха, %, не более | 75 | |
| Атмосферное давление, кПа | от 84 до 106,7 | |
Гарантийный срок − 2 года.
ТАБЛИЦА пределов допускаемой абсолютной погрешности измерений
| Измеряемый параметр | Условия эксплуатации | |
| нормальные | рабочие | |
| ТЭДС, мВ | ±(0,006 + 4·10-5·|U|) | ±(0,012 + 4·10-5·|U|) |
| где U - измеряемая ТЭДС, мВ | ||
| Сопротивление, Ом | ±(0,006 + 4·10-5·|R|) | ±(0,012 + 4·10-5·|R|) |
| где R - измеряемое сопротивление, Ом | ||
| Температура с применением ТС с ИСХ ТС, °С: - в диапазоне от 0 до 100 °С - в диапазоне ниже 0 до -50 °С - в диапазоне свыше 100 до 200 °С |
±0,05 ±0,1 ±0,1 |
±0,1 ±0,1 ±0,1 |
| Температура с применением ТС без учёта погрешности ТС по НСХ, °С | ±(0,03 + 0,0002·|t|) | ±(0,06 + 0,0002·|t|) |
| где t (здесь и далее) - измеряемая температура, °С | ||
| Температура с применением ТС c НСХ ТС, °С: класса допуска АА, в диапазонах: - свыше -50 до 700 °С - от -145 до -50 °С |
±(0,13 + 0,0019·|t|) ±(0,15 + 0,0021·|t|) |
±(0,16 + 0,0019·|t|) ±(0,18 + 0,0021·|t|) |
| класса допуска А, в диапазонах: - свыше -50 до 700 °С - от -145 до -50 °С |
±(0,18 + 0,0022·|t|) ±(0,20 + 0,0024·|t|) |
±(0,21 + 0,0022·|t|) ±(0,23 + 0,0024·|t|) |
| класса допуска В, в диапазонах: - свыше -50 до 700 °С - от -145 до -50 °С |
±(0,33 + 0,0052·|t|) ±(0,35 + 0,0054·|t|) |
±(0,36 + 0,0052·|t|) ±(0,38 + 0,0054·|t|) |
| класса допуска C, в диапазонах: - свыше -50 до 700 °С - от -145 до -50 °С |
±(0,63 + 0,01·|t|) ±(0,65 + 0,01·|t|) |
±(0,66 + 0,01·|t|) ±(0,68 + 0,01·|t|) |
| Температура с применением ТП с ИСХ, °С: типа S, в диапазонах: - от -50 до 0 °С - свыше 0 до 140 °С - свыше 140 до 1768 °С |
±(1,0 + 2,05·10-3·t) ±(1,0 - 2,05·10-3·t) ±0,7 |
±(1,2 + 2,05·10-3·t) ±(1,2 - 2,05·10-3·t) ±0,9 |
| типа B, в диапазонах: - от 250 до 449 °С - свыше 449 до 1820 °С |
±(2,5 - 0,004·t) ±0,7 |
±(2,7 - 0,004·t) ±0,9 |
| типа L, в диапазонах: - от -200 до -15,8 °С - свыше -15,8 до 0 °С - свыше 0 до 15,5 °С - свыше 15,5 до 800 °С |
±0,7 ±(1,0 + 18,987·10-3·t) ±(1,0 - 19,42·10-3·t) ±0,7 |
±0,9 ±(1,2 + 18,987·10-3·t) ±(1,2 - 19,42·10-3·t) ±0,9 |
| типа K, в диапазонах: - от -200 до -25,9 °С - свыше -25,9 до 0 °С - свыше 0 до 25,0 °С - свыше 25,0 до 1372 °С |
±0,7 ±(1,0 + 11,6·10-3·t) ±(1,0 - 12,0·10-3·t) ±0,7 |
±0,9 ±(1,2 + 11,6·10-3·t) ±(1,2 - 12,0·10-3·t) ±0,9 |
| типа N, в диапазонах: - от -200 до -39,1 °С - свыше -39,1 до 0 °С - свыше 0 до 37,7 °С - свыше 37,7 до 1300 °С |
±0,7 ±(1,0 + 7,673·10-3·t) ±(1,0 - 7,96·10-3·t) ±0,7 |
±0,9 ±(1,2 + 7,673·10-3·t) ±(1,2 - 7,96·10-3·t) ±0,9 |
| типа T, в диапазонах: - от -200 до -26,6 °С - свыше -26,6 до 0 °С - свыше 0 до 25,2 °С - свыше 25,2 до 400 °С |
±0,7 ±(1,0 + 11,278·10-3·t) ±(1,0 - 11,905·10-3·t) ±0,7 |
±0,9 ±(1,2 + 11,278·10-3·t) ±(1,2 - 11,905·10-3·t) ±0,9 |
| типа J, в диапазонах: - от -210 до -20 °С - свыше -20 до 0 °С - свыше 0 до 19,6 °С - свыше 19,6 до 1200 °С |
±0,7 ±(1,0 + 14,925·10-3·t) ±(1,0 - 15,310·10-3·t) ±0,7 |
±0,9 ±(1,2 + 14,925·10-3·t) ±(1,2 - 15,310·10-3·t) ±0,9 |
| типа M, в диапазонах: - от -200 до -24 °С - свыше -24 до 0 °С - свыше 0 до 23 °С - свыше 23 до 100 °С |
±0,7 ±(1,0 + 12,448·10-3·t) ±(1,0 - 13,160·10-3·t) ±0,7 |
±0,9 ±(1,2 + 12,448·10-3·t) ±(1,2 - 13,160·10-3·t) ±0,9 |
| Температура с применением ТП с НСХ по ГОСТ Р 8.585-2001 без учёта погрешности ТП, °С: типа S, в диапазонах: - от -50 до 0 °С - свыше 0 до 146,3 °С - свыше 146,3 до 1768 °С |
±(1,0 + 2,734·10-3·t) ±(1,0 - 2,734·10-3·t) ±0,6 |
±(1,2 + 2,734·10-3·t) ±(1,2 - 2,734·10-3·t) ±0,8 |
| типа B, в диапазонах: - от 250 до 449 °С - свыше 449 до 1820 °С |
±(2,2 - 0,004·t) ±0,4 |
±(2,4 - 0,004·t) ±0,6 |
| типа L, в диапазоне: - от -200 до 800 °С |
±0,3 | ±0,5 |
| типа K, в диапазоне: - от -270 до 1372 °С |
±0,3 | ±0,5 |
| типа N, в диапазоне: - от -270 до 1300 °С |
±0,6 | ±0,8 |
| типа T, в диапазоне: - от -270 до 400 °С |
±0,3 | ±0,5 |
| типа J, в диапазоне: - от -210 до 1200 °С |
±0,3 | ±0,5 |
| типа M, в диапазоне: - от -200 до 100 °С |
±0,4 | ±0,6 |
| типа S, в диапазоне: - от -50 до 1768 °С без компенсации температуры свободных концов |
±0,5 |
±0,7 |
| Термоизмеритель ТМ-12м (модификация прибора уточняется при заказе) | ТМ−12м.2 | ТМ−12м.4 | ТМ−12м.5 |
| Термометры сопротивления с НСХ 100П или Pt100 по ГОСТ 6651 − 12 штук (тип и конструктивное исполнение ТС уточняются при заказе) | • | • | • |
| Комплект эксплуатационной документации (паспорт, руководство по эксплуатации) | • | • | • |
| Методика поверки | • | • | • |
| Свидетельство о первичной поверке | • | • | • |
| Кабель для связи с внешним устройством через интерфейс RS-232C или интерфейс USB (поставляется по заказу), длина кабеля 2 м | • | • | • |
| - Методика измерений температуры удалённых объектов ФР.1.32.2011.10456; - компакт-диск со специализированным программным обеспечением в соответствии с ФР.1.32.2011.10456; - руководство пользователя |
• | • | • |
| Коммутатор − 2 штуки | − | • | • |
| Кабель связи прибора с коммутатором − 2 штуки (длина кабеля уточняется при заказе, суммарная длина двух кабелей не превышает 100 м) |
− | • | • |
| Разъём-заглушка − 1 штука | − | • | • |
| Клеммная колодка − 12 штук | − | − | • |
|

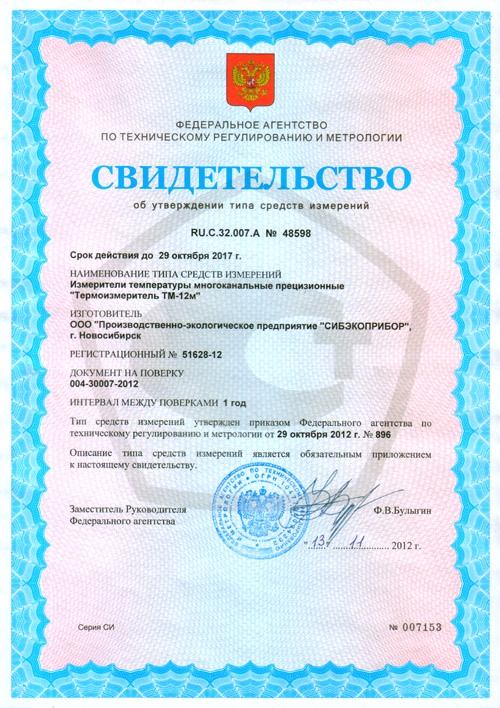

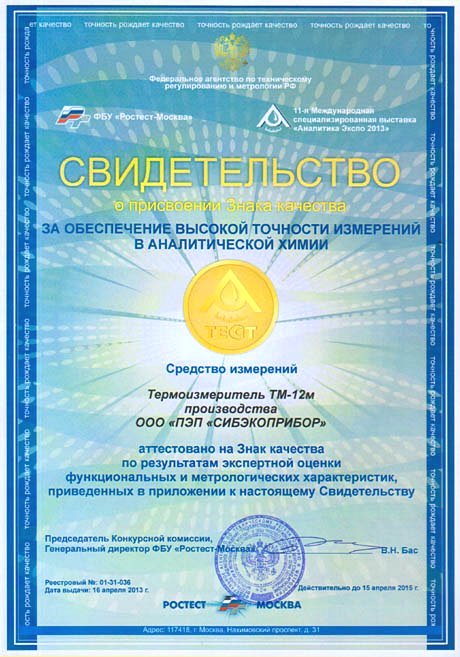

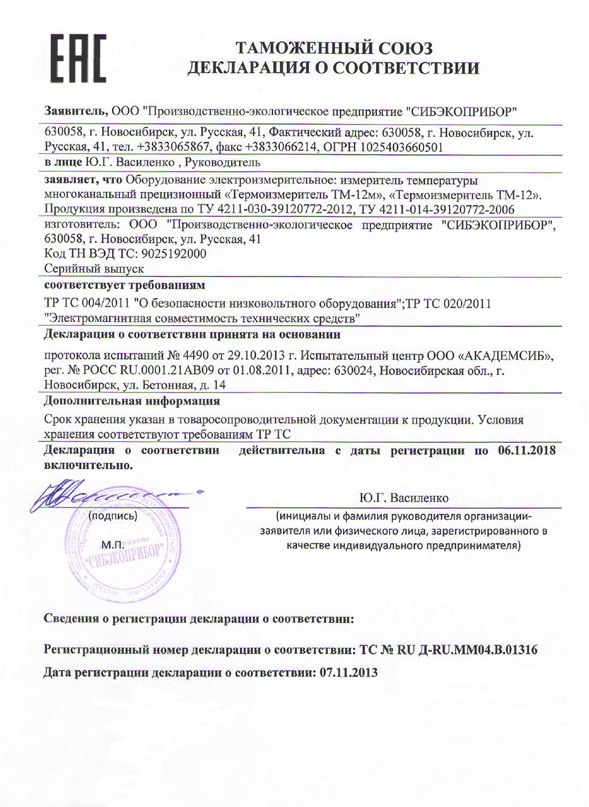

Сертификаты |
|||||||||
|
|||||||||
|
|
|||||||||
|
