Ультразвуковой дефектоскоп EPOCH 650

Главная / Каталог / Дефектоскопы / Ультразвуковые дефектоскопы / Ультразвуковой дефектоскоп EPOCH 650

Посмотреть фотографии в высоком разрешении

ЦЕНА:

по запросу

Наличие на складе: уточняйте

Производитель: OLYMPUS

КУПИТЬ

	Заказать в один клик
	Распечатать
	Руководство по эксплуатации
	Нашли ошибку?

Описание

Отзывы

Вопрос-Ответ

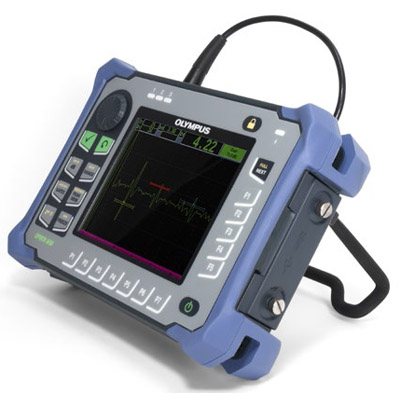

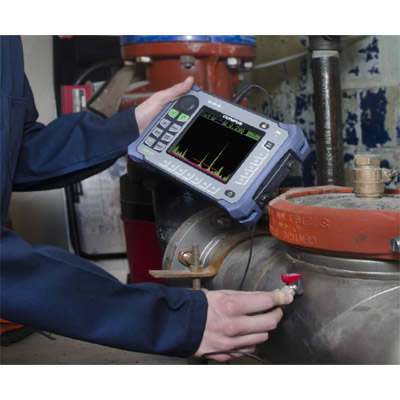

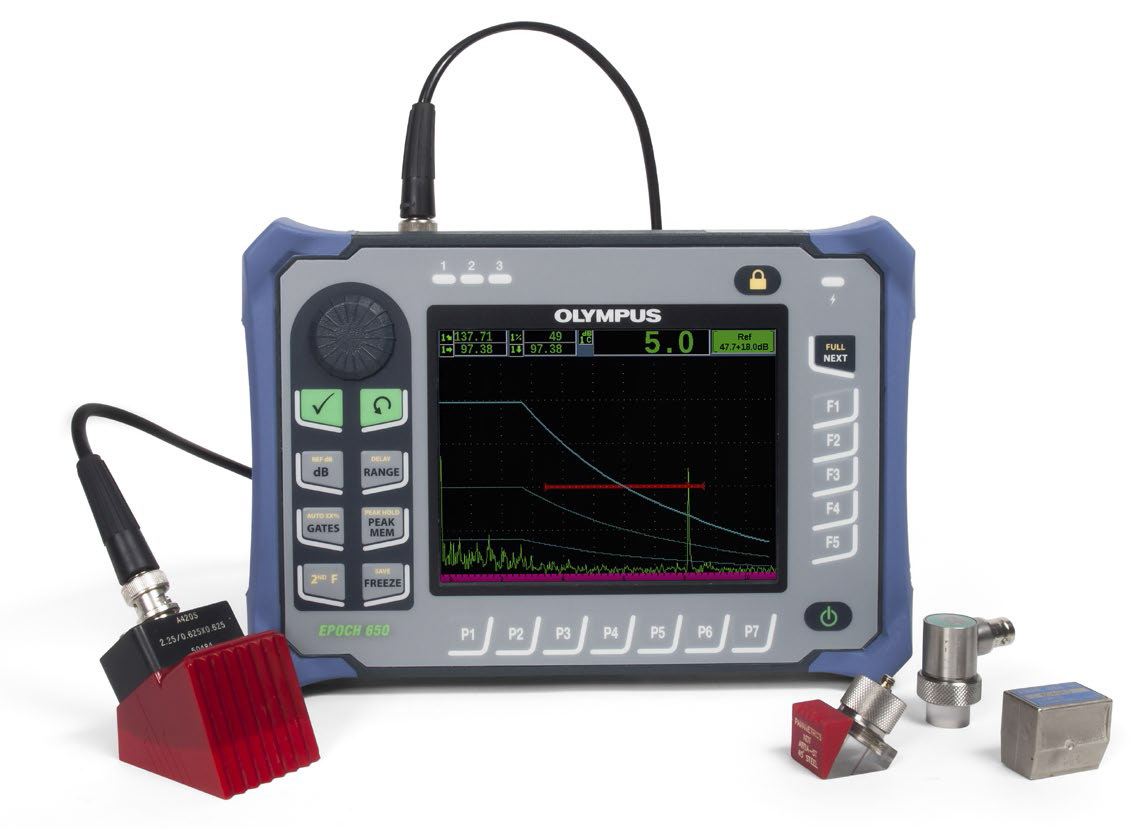

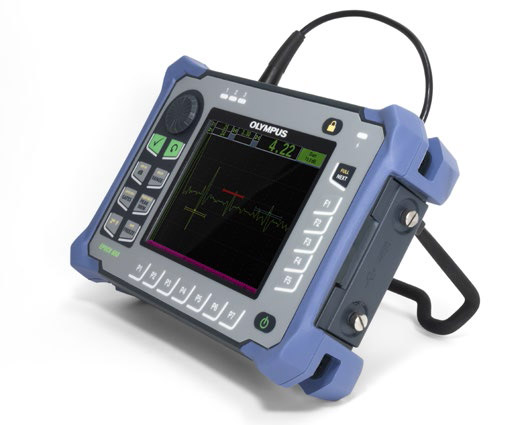

EPOCH 650 предназначен для работы как в лаборатории, так и в сложных или даже опасных производственных условиях. Конструкция класса IP с ручкой регулятора (IP66) или панелью навигации (IP67) протестирована в соответствии с самыми жесткими стандартами надежности. Вы можете быть уверены в прочности и гарантированном качестве EPOCH 650.

Широкий трансфлективный экран VGA и цифровой приемник с большим динамическим диапазоном обеспечивают стабильное и четкое отображение А-сканов при любом освещении. Дефектоскоп отвечает требованиям EN12668-1 и предлагает полный набор стандартных и дополнительных функций контроля. Многочисленные инструменты построения отчетов и регистрации файлов позволяют получать высококачественные данные для отчетов. Прочная и эргономичная конструкция позволяет использовать прибор практически в любых условиях, а универсальный генератор PerfectSquare™ и многочисленные цифровые фильтры позволяют решать любые задачи.

Ультразвуковой цифровой дефектоскоп EPOCH 650 оснащен всеми функциями портативного традиционного дефектоскопа Olympus и имеет интуитивно понятный интерфейс. Отлично организованное меню и клавиши быстрого доступа позволяют использовать все возможности высококачественной платформы.

Отличительные особенности:

Конструкция прибора соответствует требованиям EN12668-1
Настраиваемый генератор прямоугольных импульсов PerfectSquare™
Полноэкранный режим A-скан
Цифровой приемник с широким динамическим диапазоном
30 цифровых фильтров для улучшенного отношения сигнал/шум
ЧЗИ (2 кГц) для обеспечения быстрого сканирования
Настройка параметров с помощью ручки регулятора или панели навигации
Широкий VGA-дисплей обеспечивает отличное качество изображения даже при ярком солнечном свете
Время работы батареи: 15+ часов

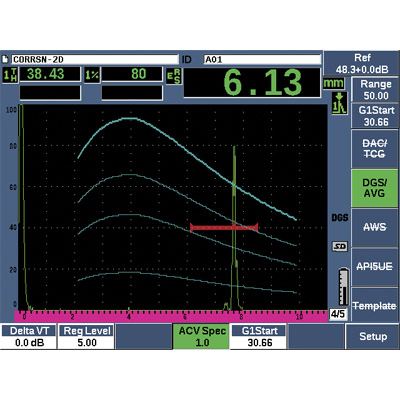

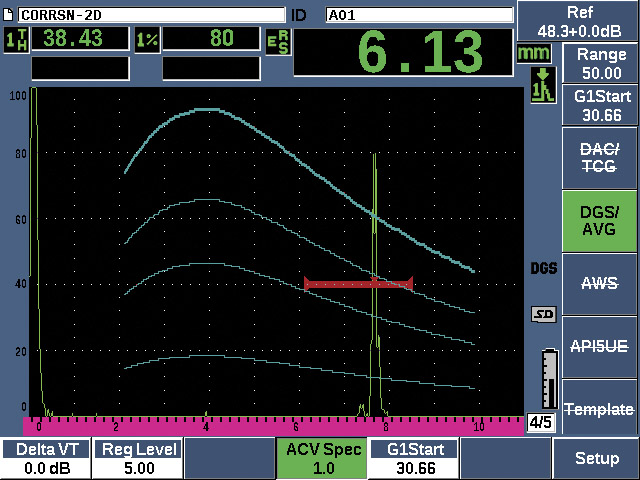

Стандартные динамические кривые DAC/ВРЧ и АРД-диаграммы
Различные форматы отчетов
Карта памяти microSD на 2 ГБ для хранения и передачи данных
Программный модуль для коррозионного мониторинга с кодированным B-сканом •
Скоростной USB-порт для обмена данными с ПК
Выходы сигнализации и VGA
Аналоговый выход (опция)

Технические характеристики:

Общие
Габариты (Ш × В × Г)	236 × 167 × 70 мм
Вес	1,6 кг с литий-ионным аккумулятором
Клавиатура	Английская, международная, японская, китайская
Языки интерфейса	Английский, испанский, французский, немецкий, японский, китайский, португальский, русский
Разъемы для преобразователей	BNC или LEMO 1
Хранение данных	Внутренняя память емкостью до 100 000 ИД, съемная карта памяти microSD на 2 ГБ (стандарт)
Тип батареи	Стандартный литий-ионный аккумулятор
Время работы батареи	от 15 до 16 часов (литий-ионный аккумулятор),
Питание	От сети переменного тока: 100–120 В, 200–240 В, 50–60Гц
Тип дисплея	Цветной трансфлективный ЖК-дисплей VGA (640 × 480 пикселей) с частотой обновления изображения 60 Гц
Размер дисплея (Ш × В, диаг.)	117 × 89 мм, 146 мм

Генератор
Генератор	Настраиваемый генератор прямоугольных импульсов
ЧЗИ	от 10 до 2 000 Гц с шагом 10 Гц
Напряжение генератора	100 В, 200 В, 300 В или 400 В
Длительность импульса	от 25 до 5 000 нс (0,1 МГц) с технологией PerfectSquare™
Демпфирование	50, 100, 200, 400 Ω

Приемник
Усиление	от 0 до 110 дБ
Максимальный входной сигнал	20 В р-р
Входное полное сопротивление	400 Ω ± 5%
Полоса пропускания	от 0,2 до 26,5 МГц при −3 дБ
Цифровые фильтры	30 наборов стандартных цифровых фильтров. Семь фильтров, отвечающих требованиям EN12668-1:2010 (0,2–10 МГц, 2,0–21,5 МГц, 8,0–26,5 МГц, 0,5–4 МГц, 0,2–1,2 МГц, 1,5–8,5 МГц, 5–15 МГц)
Детектирование	Полная волна, положительная и отрицательная полуволна, РЧ
Линейность системы	По горизонтали: ± 0,5% FSW (полной ширины экрана)
Дискретность	0,25% FSH (полной высоты экрана), погрешность усилителя ±1 дБ
Отсечка	от 0 до 80% FSH с визуальной сигнализацией
Измерение амплитуды	от 0 до 110% FSH с разрешением 0,25 %
Скорость измерений	Соответствует ЧЗИ во всех режимах

Калибровка
Автоматическая калибровка	Скорость звука, смещение нуля Прямой луч (первый донный или Эхо-Эхо) Наклонный луч (Путь УЗ или глубина)
Режимы контроля	Импульс-эхо, раздельно-совмещенный или теневой
Единицы измерения	Миллиметры, дюймы или микросекунды
Диапазон	от 3,36 до 13 388 мм при 5 900 м/с
Скорость	от 635 до 15 240 м/с
Смещение нуля	от 0 до 750 мкс
Задержка отображения	от -59 до 13 401 мм; продольная скорость в стали
Угол преломления	от 0° до 90° с шагом 0,1°

Стробы
Стробы для измерений	Два полностью независимых строба для измерения амплитуды и времени пролета
Начало строба	Настраивается на всем отображаемом диапазоне.
Ширина строба	Настраивается от начала строба до конца отображаемого диапазона
Высота строба	Настраивается от 2 до 95% от высоты экрана
Сигнализации	Положительный и отрицательный пороговые уровни, минимальная глубина (строб 1 и строб 2)

Измерения
Поля для отображения результатов измерений	5 полей (ручной или авто-выбор)
Строб (1, 2)	Толщина, УЗ-путь, проекция, глубина, амплитуда, время пролета, мин/макс. глубина, мин/макс. амплитуда
Эхо-эхо	Стандартная функция Строб 2-Строб 1; дополнительная функция отслеживания строба в интерфейсном стробе
Другие измерения	Значение выброса (дБ) для АРД-диаграмм, ERS (эквивалентный размер дефекта) для АРД-диаграмм, рейтинг (D) AWS D1.1/D1.5, значение отсечки, значения Эхо – Опорн. дБ
DAC/ВРЧ	Стандартная
Точки DAC	до 50 точек, динамический диапазон 110 дБ
Специальные режимы DAC	Пользовательские DAC (до 6 кривых), 20-80% отображ.
Коррекция криволинейной поверхности	Стандартная функция. При контроле наклонным ПЭП коррекция для наружного диаметра
Коррозия (опция)	Нулевой алгоритм измерения, коррекции V-пути, одиночный эхо или Эхо-эхо, кодированный B-скан

Вводы/Выводы
Порты USB	Скоростной порт USB (OTG)
Порт RS-232	Да
Видеовыход	Стандартный выход VGA
Аналоговый выход	1 аналоговый выход (опция); возможность выбора полного диапазона 1В/10В, 4 мА макс.
Выход сигнализации	3 выхода сигнализации, 5 В TTL, 10 мА
Вход/выход триггера	Вход триггера, 5 В TTL; Выход триггера, 5 В TTL, 10 мА
Входы кодировщика	1-осевая линия кодировщика (квадратура – только с модулем для коррозионного мониторинга)

Защита от воздействий окружающей среды
Нормы IP	Конструкция отвечает требованиям стандартов защиты от проникновения загрязнений: IP67 (конфигурация с панелью навигации) или IP66 (конфигурация с ручкой регулятора), согласно IEC 60529-2004 (степень защиты, обеспечиваемая корпусом — Код IP). Соответствие прибора классу IP подтверждено в ходе контрольных испытаний Olympus перед началом массового производства.
Работа во взрывоопасной атмосфере	Безопасная работа по Классу I, Раздел 2, Группа D стандарта NFPA 70 (Национальная Ассоциация пожарной безопасности США), Статья 500, и контроль по стандарту MIL-STD-810G, Метод 511.4, Процедура I.
Устойчивость к ударам	MIL-STD-810G, Метод 516.5, Процедура I, 6 циклов для каждой оси, 15 г, 11 мс полусинусоида.
Устойчивость к вибрации	MIL-STD-810F, Метод 514.5, Процедура I, Приложение C, Рис. 6, воздействие: 1 час на каждую ось
Диапазон рабочих температур	от –10 °C до 50 °C
Температура хранения батарей	от 0 °C до 50 °C

Программные опции:

EP650-TEMPLATE (Q1400002): Хранение шаблонов
EP650-API5UE (Q1400003): Определение размеров дефекта API 5UE
EP650-AVERAGE (Q1400004): Усреднение А-сканов
EP650-IG (Q1400005): Интерфейсный строб
EP650-BEA (Q1400006): Аттенюатор донных эхо-сигналов (BEA)
EP650-CORRSN (Q1400001): Модуль для коррозионного мониторинга (включает кодированный B-скан)

Стандартная комплектация:

Цифровой ультразвуковой дефектоскоп EPOCH 650, работающий от сети переменного тока или аккумулятора
Зарядное устройство/адаптер (100 В, 115 В, 230 В, 50–60 Гц)
Литий-ионный аккумулятор
Кейс для транспортировки
Кабель USB
Инструкция по началу работы
Полное руководство пользователя (на CD-диске)

Дополнительные комплектующие:

600-BAT-L-3 (U8051431): Литий-ионный аккумулятор
EP4/CH (U8140055): Нагрудный ремень
600-TC (U8780294): Кейс для транспортировки
CBAS-10668-0060 (Q7790012): Коммуникационный кабель RS232
DSUB-HD15-6 (U8780333): Кабель цифрового выхода
600-C-VGA-5 (U8780298): Кабель с выходом VGA
MICROSD-ADP-2GB (U8779307): Карта памяти microSD на 2 ГБ
600-SC-K (U8780334): Мягкий защитный футляр (для модели с ручкой регулятора)
600-SC-N (U8779879): Мягкий защитный футляр (для модели с панелью навигации)
N600-EXTALM (U8780332): Внешняя звуковая сигнализация
CBAS-10669-0010 (Q7790008): Кабель для подключения кодировщика B-скан (3 м, другие длины доступны по запросу)
