Тип оборудования: толщиномер ультразвуковой

Производитель: Россия

Серия: ВЗЛЕТ

Модели: ВЗЛЕТ УТ - общепромышленная, ВЗЛЕТ УТ-М - морозоустойчивая.

Описание: ультразвуковой прибор для измерения толщины металла

Гарантия на толщиномер ВЗЛЕТ УТ: 21 месяц.

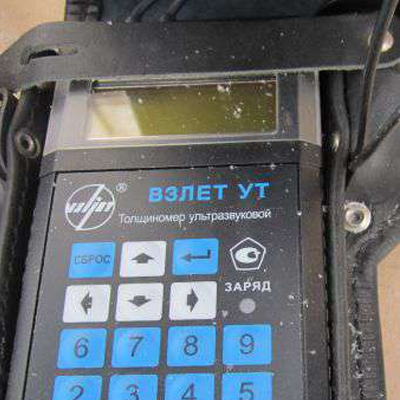

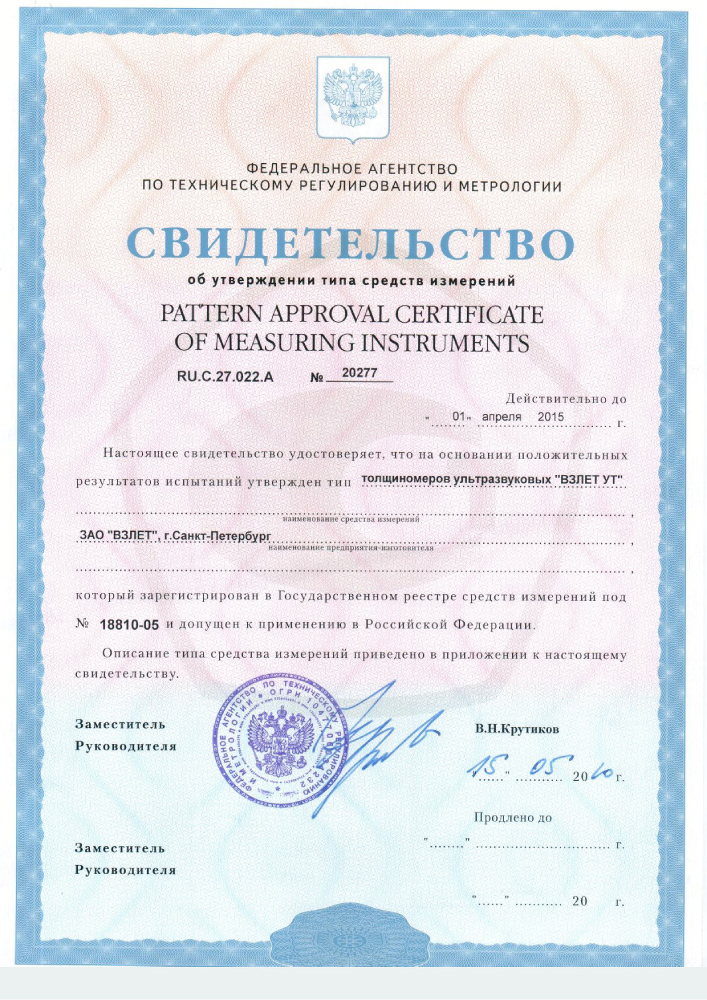

Внесен в Государственный Реестр средств измерений РФ и Украины.

Толщиномер ультразвуковой «ВЗЛЕТ УТ» является толщиномером общего назначения.

Назначение:

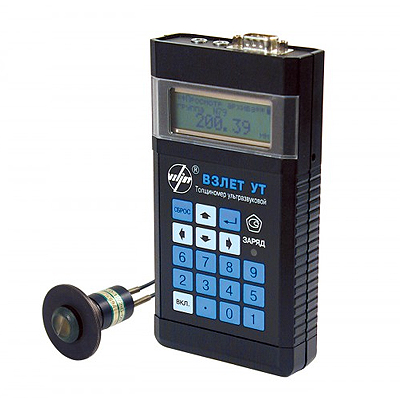

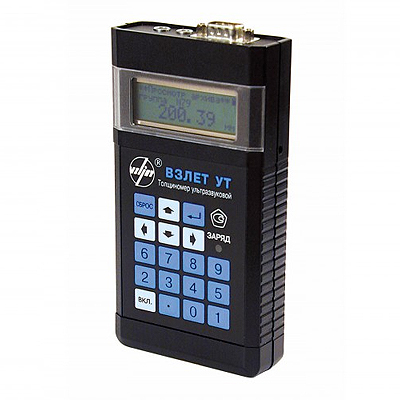

Ультразвуковой толщиномер ВЗЛЕТ УТ предназначен для измерения толщины изделий из металлических и неметаллических материалов, индикации измеренных значений и их архивирования для последующего вывода на индикацию или на внешние устройства. Толщиномер может применяться для измерения толщины стенок емкостей, труб, а также толщины мостовых, корпусных, транспортных и других конструкций и изделий, в том числе с корродированными поверхностями. При типовой поставке в толщиномере «ВЗЛЕТ УТ» используется раздельно-совмещенный ПЭП типа П112-5,0-12/2-Б или П112-5,0-10/2-А-003. В преобразователе в одном корпусе размещены два пьезоэлемента на соответствующих акустических линиях задержки (призмах). Один из них работает в режиме излучения, другой - в режиме приема упругих колебаний.

Датчики типа П112-5,0-12/2-Б, призмы которых изготовлены из плавленого кварца, имеют слабую зависимость скорости УЗ в материале призмы от температуры, они термостабильны. Их можно рекомендовать для измерения объектов в большом диапазоне температур. Использование ПЭП данного типа также предпочтительнее при контроле изделий с большим радиусом кривизны, изделий из материалов с повышенным затуханием УЗК в материале, а также при толщине изделия более 30 мм.

При выборе ПЭП нужно учитывать, что кварцевые призмы датчиков данного типа довольно хрупкие и требуют бережного отношения. Датчики типа П112-5,0-10/2-А-003, призмы которых изготовлены из других материалов (различные пластики и т.п.), не термостабильны. При каждом изменении температуры корпуса ПЭП более чем на 5 С целесообразно корректировать настройки УТ. ПЭП типа П112-10-6/2-А следует отдать предпочтение, если условия контроля особо сложные, например, при измерении толщины труб в местах сгибов, а также при необходимости обнаружения локальных утончений малой площади. При контроле изделий, имеющих грубо обработанную или корродированную поверхность также предпочтительнее использовать ПЭП типа П112-5,0-10/2-А, т.к. данный преобразователь более стоек к механическому износу излучающей поверхности и обеспечивает лучшее акустическое согласование с металлом на грубо обработанных поверхностях, чем ПЭП типа П112-5,0-12/2-Б.

Следует помнить, что толщина изделий из материалов интенсивно «поглощающих» УЗК (например трубы из полихлорвинила) или рассеивающих УЗК (например конструкции из чугуна) не всегда может быть промерена прибором в стандартной комплектации. Существуют и другие сложные для измерений случаи. В зависимости от условий использования и требований заказчика толщиномер может быть укомплектован преобразователями других типов.

Толщиномер Взлет УТ обеспечивает возможность работы с ПЭП различных типов с номинальными частотами от 2,5 до 10 МГц.

Отличительные особенности толщиномера Взлет УТ:

• автоматическая настройка;
• работа на поверхностях со степенью шероховатости до 0,5 мм и радиусом кривизны от 10 мм;
• наличие режимов работы, позволяющих производить измерения толщины через проводящее ультразвук покрытие;
• отсутствие необходимости калибровки прибора в процессе работы;
• возможность измерения толщины изделия из материала неизвестной марки при наличии образца известной толщины из данного материала;
• автоматическое отключение питания после прекращения работы без потери информации;
• встроенный справочник значений скорости распространения продольных волн в различных материалах.

Вывод информации:

• на жидкокристаллический индикатор;
• по последовательному интерфейсу RS-232.

ПРИНЦИП РАБОТЫ УЛЬТРАЗВУКОВОГО ТОЛЩИНОМЕРА ВЗЛЕТ УТ

В толщиномере «ВЗЛЕТ УТ» реализован эхо-импульсный метод измерения с использованием раздельно-совмещенного пьезоэлектрического преобразователя. Принцип работы толщиномера основан на свойстве ультразвуковых колебаний отражаться от границы раздела сред с разными акустическими сопротивлениями.

Передающая пьезопластина ПЭП излучает импульс УЗК через призму в направлении поверхности изделия, толщина которого измеряется. Импульс УЗК распространяется в изделии до противоположной поверхности, отражается от нее, распространяется в обратном направлении и через другую призму поступает на приемную пластину.

Технические характеристики толщиномера:

• Диапазон измеряемой толщины стальных изделий, мм от 1 до 300
• Диапазон измеряемой скорости ультразвука, м/с от 1000 до 15000
• Погрешность измерения: толщины, мм ±(0,035+0,001 х h*); скорости ультразвука в диапазоне толщин от 20 до 300 мм, % ±1,5

Разрешающая способность:

• при измерении толщины, мм 0,01
• при измерении скорости ультразвука, м/с 1
• Диапазон рабочей температуры контактной поверхности, °С от минус 20 до 80
• Максимальная допустимая температура контактной поверхности при кратковременном контакте, °С 150

Температура окружающей среды для вычислительного блока (ВБ), °С:

• общепромышленное исполнение от 0 до 50
• морозоустойчивое исполнение от минус 20 до 50
• Степень защиты ВБ/датчика IP54/ IP64

Глубина архивов:

• измеренных значений, записей 1000
• параметров настроек, записей 100
• Время непрерывной работы, ч не менее 8
• Среднее время наработки на отказ, ч 100000
• Средний срок службы, лет 12
• Гарантийный срок эксплуатации, мес. 21**
• Масса, кг не более 0,4
• Габаритные размеры, мм 85 х 160 х 30

* h - измеряемая толщина
** кроме датчика

Комплект поставки ультразвукового толщиномера Взлет УТ:

• Блок электронный
• Ультразвуковой пьезоэлектрический преобразователь
• Зарядное устройство
• Эталон толщины
• Чехол
• Эксплуатационная документация в составе: паспорт, руководство по эксплуатации, инструкция по поверке
• Программное обеспечение пользователя

*Технические характеристики и комплект поставки толщиномера могут быть изменены производителем без предварительного уведомления.
