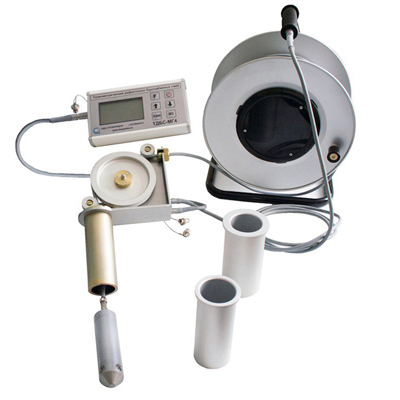

Термометрический дефектоскоп буронабивных свай ТДБС-МГ4

  • Термометрический дефектоскоп ТДБС-МГ4

    /images/all/3/7630/big/img_5.jpg

    jijijij

    Термометрический дефектоскоп буронабивных свай ТДБС-МГ4

снят с производства

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Стройприбор


Страна производитель: Россия Россия

Гарантия: 1,5 года
Калибровка входит в цену
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Термометрический дефектоскоп буронабивных свай ТДБС-МГ4 предназначен для измерений температуры бетона в свае бесконтактным методом через предварительно установленные трубы доступа. ТДБС-МГ4 выпускаются в двух исполнениях, различающихся диапазоном измеряемых температур.



Область применения прибора:



  • Выявление дефектов в буронабивных сваях (нарушения сплошности, включения шламового материала, бетона пониженной прочности, уменьшения толщины защитного слоя бетона и т.д.)
  • Контроль температурного режима вечномерзлых грунтов основания фундамента через установленные в соответствии с СП 32-101-95 термометрические трубки (исполнение II)



Принцип действия прибора заключается в измерении температуры бетона в процессе затвердевания с помощью термометрического зонда.Зонд оснащается четырьмя ортогональными температурными бесконтактными датчиками с углом обзора не более 90°, расположенными в плоскости перпендикулярной оси трубы. Зонд погружается в трубу доступа сваи с помощью кабеля, глубина погружения зонда до 48 м. Кабель, на котором установлен термометрический зонд, перекинут через ведущий блок, который связан с угловым датчиком перемещения (энкодером). Угловое перемещение ведущего блока пересчитывается в линейное перемещение при помощи счетного устройства расположенного в электронном блоке. Использование безынерционных пирометрического датчика температуры позволяет проводить измерения со скоростью до десяти измерений в секунду. Измерения могут проводиться как в ручном, так и в автоматическом режиме. В автоматическом режиме в архив прибора заносятся измеренные значение температуры при перемещении зонда на заданный оператором шаг. Минимальный шаг 0,05 м. При использовании прибора для контроля температуры вечномерзлых грунтов в соответствии с рекомендациями по наблюдению за состоянием грунтов оснований и фундаментов зданий и сооружений, возводимых на вечномерзлых грунтах, значительно повышается производительность и оперативность измерений.



Технические характеристики ТДБС-МГ4:



Наименование характеристик ТДБС-МГ4
Диапазон измерения температуры (исполнение I) , °C от 5 до 80
− для измерения температуры вечномерзлых грунтов (исполнение II) , °С от -30 до 80
Погрешность измерения температуры, °С ± 1
Дискретность индикации температуры, °С 0,1
Диапазон измерения перемещения, м от 0 до 48
Пределы допускаемой абсолютной погрешности измерения перемещения, м ± 0,1
Напряжение питания, В (2 элемента типа АА (LR6, FR6)) 3(+0,5/-1)
Габаритные размеры термометрического зонда, мм Ø36 х 150
Объем архивируемой информации 16 серий по 300
результатов измерений
Масса прибор, не более, кг 8,5



Комплект поставки:



  • Электронный блок
  • Термометрический зонд
  • Катушка с кабелем
  • Блок с датчиком положения
  • Соединительный кабель (2 шт.)
  • Два инвентарных вкладыша для доступа к трубам диаметром 63 и 73 мм
  • Кабель USB
  • CD диск с программным обеспечением
