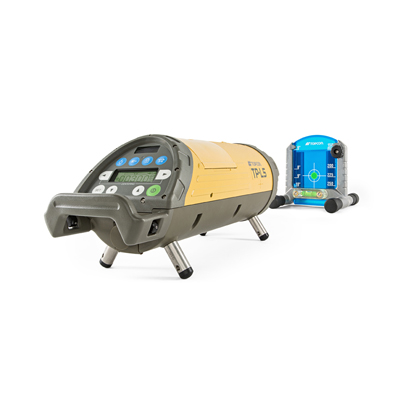

Трубный лазер TP-L5GV предназначен для задания и контроля необходимого уклона при прокладке трубопроводов.

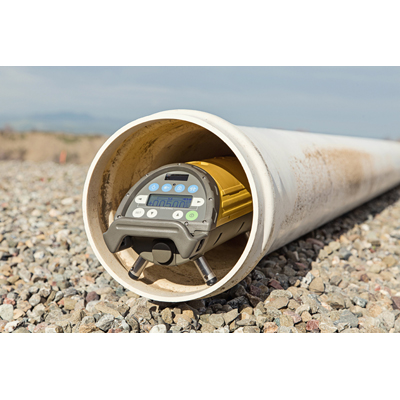

Cуть использования лазерных приборов состоит в том, что для точной установки труб в требуемый уклон, в качестве опорной монтажной оси используется лазерный луч, генерируемый мощным трубным лазером. Как правило, укладка трубопроводов происходит поэтапно от колодца к колодцу. В начале работ, трубный лазер размещают на дне первого колодца, установленного в проектное положение. Далее с максимальной точностью задают направление и уклон лазерного луча трубного лазера таким образом, чтобы луч находился в соответствии с проектным уклоном и направлением укладываемой трассы и попадал в центр следующего колодца. В большинстве случаев при укладке труб лазерный луч совпадает с осевой линией трубопровода, размещаясь на дне колодца или с помощью специальных кронштейнов внутри трубы, хотя в случае укладки труб малого диаметра трубный лазер размещается непосредственно на трубе, или над ней, и лазерный луч является смещенной осью трубы.

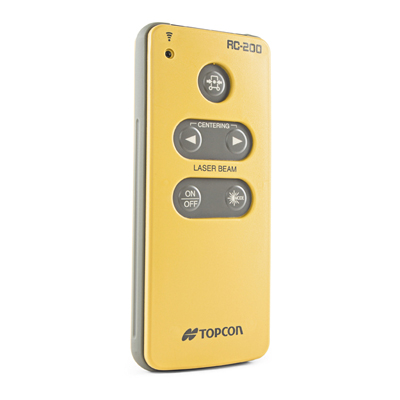

Обязательным атрибутом любого трубного лазера является пульт дистанционного управления, с помощью которого пользователь может управлять прибором, находящемся в колодце или трубе в том случае, когда попасть в колодец не возможно или пользователь находится с другой стороны трубы.
Отличительные особенности прибора:
Технические характеристики трубного лазера TP-L5GV:
| Автоматическое наведение на марку (функция SmartLine®) | Есть, на удалении 5-150 м от прибора |
| Лазерный отвес | Есть |
| Цвет светового пучка | Зеленый |
| Источник излучения | Лазер |
| Диапазон изменения уклона, % | –15 ... +40 |
| Точность установки уклона, “ | ±10 |
| Диапазон изменения направления по горизонтали | Примерно 17° (влево 8.5° и вправо 8.5° относительно осевой линии) |
| Шаг задания уклона, % | 0.001 |
| Дальность работы пульта ДУ (RC-200) | До 200 м от прибора (с фронтальной части), до 25 метров (со стороны рабочей панели) |
| Питание | Ni-MH аккумулятор BT-53Q |
| Время работы от штатного аккумулятора | Около 40 ч |
| Рабочая температура | –20°С ... +50°С |
| Температура хранения | –30°С ... +60°С |
| Влагозащита | Выдерживает погружение в воду на глубину до 5 м на время до 24 часов |
| Габаритные размеры прибора | |
| с ручкой | d125 x 374 мм |
| без ручки | d122 x 330 мм |
| Вес, кг | 3.8 (с аккумулятором) |

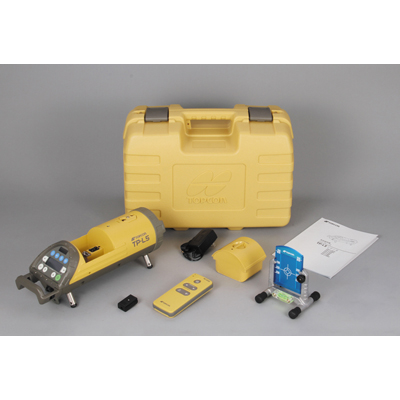

Комплект поставки:
|
