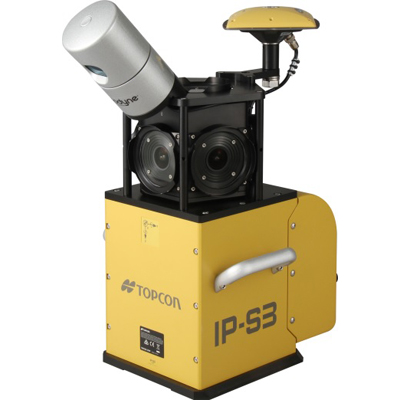

Система мобильного сканирования IP-S3 HD1

  • IP-S3 HD1

    /images/all/3/7981/big/img_5.jpg

    jijijij

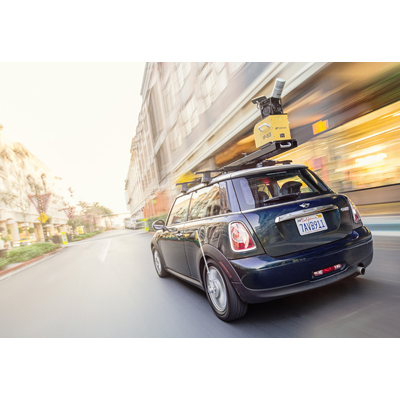

    Система мобильного сканирования IP-S3 HD1
  • Система мобильного сканирования IP-S3 HD1

    /images/all/3/7981/big/img_14.jpg

    Система мобильного сканирования IP-S3 HD1

    Система мобильного сканирования IP-S3 HD1
  • Лазерный сканер IP-S3 HD1

    /images/all/3/7981/big/img_16.jpg

    1

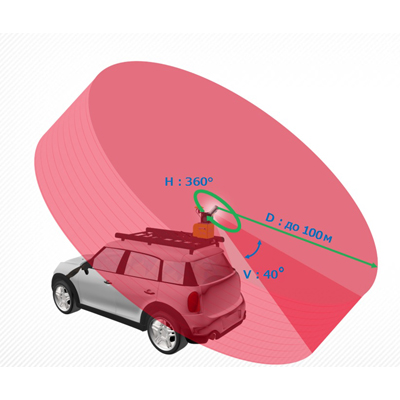

    Лазерный сканер IP-S3 HD1
  • Система мобильного сканирования Topcon

    /images/all/3/7981/big/img_18.jpg

    1

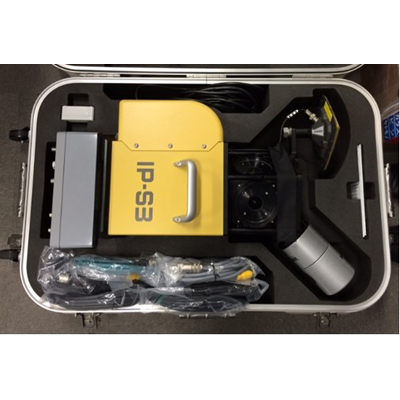

    Система мобильного сканирования Topcon

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
TOPCON


Страна производитель: Япония Япония

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Система мобильного сканирования IP-S3 HD1 - лазерный сканер с частотой сканирования до 700000 точек в секунду позволяет снимать в радиусе 100 метров от автомобиля. Характерной особенностью данного лазерного сканера является то, что он может одновременно излучать и принимать до 32 лазерных импульсов. В сумме эти особенности позволяют создать облако точек очень высокой плотности, что позволить зафиксировать все детали снимаемых объектов.



Система мобильного сканирования Topcon IP-S3 HD1 оснащена современной 30-и мегапиксельной панорамной фотокамерой, которая выполняет фотосъемку через заданные интервалы времени или расстояния. Детальные панорамные фотоснимки в последующем значительно облегчают дешифрирование и рисовку топографических планов, делая весь этот процесс наглядными и простым. В системе используется всего один одометр (счетчик пройденного пути - поставляется в комплекте), устанавливаемый на заднее колесо автомобиля.



ПО Mobile Master.

Mobile Master Field осуществляет управление всей системой мобильного сканирования - с помощью него система может быть настроена необходимым образом, оно же контролирует текущее состояние всех сенсоров, ведет контроль за накоплением и целостностью информации, анализирует получаемые данные.

Mobile Master Office используется для выполнения комплексной постобработки полученных от всех сенсоров системы данных, преобразование систем координат, экспорта полученных данных. Также в этом модуле программного обеспечения можно произвести предварительную рисовку ситуации прямо по фотографии, задавая линиям и точкам необходимые полевые коды.



Система мобильного сканирования Topcon IP-S3 HD1 поставляется полностью готовой к использованию и откалиброванной производителем для получения наилучшего результата.



Лазерный сканер

В состав системы входят лазерный сканер, способный одновременно отправлять и принимать 32 лазерных импульса. Сканер обеспечивает плотность измерений до 700000 точек в секунду.



Цифровая камера

Входящая в состав системы цифровая панорамная фотокамера с общим разрешением 30МП имеет 6 объективов – один направлен вертикально вверх, остальные пять равномерно расположены в горизонтальной плоскости. Такая конфигурация оптики позволяет получать панорамные снимки всей окружающей ситуации (включая своды мостов и тоннелей). Фотосъемка может выполняться с частотой до 15 кадров в секунду. Снимки можно использовать для окрашивания облаков точек лазерных отражений, либо отдельно просто в качестве изображений объектов. Каждый снимок имеет метку времени и координатную привязку.



ГНСС приемник

Встроенный спутниковый двухчастотный ГЛОНАСС/GPS приемник позволяет рассчитать трехмерные координаты транспортного средства на каждый момент времени. Расчет координат производится в результате постобработки данных с ГНСС приемника и базовой ГНСС станции, работающей в районе работ.



Блок инерциальных измерений

Блок инерциальных измерений (IMU) интегрирован в блок управления системой. Он отвечает за получение данных о пространственной ориентации автомобиля во время движения. В тех ситуациях, когда отсутствуют данные спутниковых определений (при проезде туннелей, под мостами и т.п.), данные с этого датчика наряду с данными с датчиков-одометров используются для расчета координат автомобиля на каждый момент времени.



Датчик-одометр

Этот датчик устанавливается на заднее колесо автомобиля для точного учета пройденного автомобилем расстояния. В тех случаях, когда отсутствует видимость неба для спутниковых определений, данные с этих датчиков совместно с данными с блока инерциальных измерений позволяют вычислить координаты автомобиля на каждый момент времени.



Технические характеристики системы мобильного сканирования IP-S3 HD1:





Компоненты ГНСС
Каналы 226 универсальных каналов, all-in-view, L1/ L2 GPS + L1/ L2 ГЛОНАСС
Параметры фотокамеры
Тип камеры Панорамная фотокамера, 6 объективов по 5 МП
Разрешение камеры 8000 х 4000 пикселей, суммарно 30МП
Блок инерциальных измерений
Величина смещения/сдвига гироблока 1°/ч
Питание
Напряжение питания 9-36V
Потребляемая мощность 60W
Физические характеристики
Габариты / Масса 300×500×600 мм / 18 кг
Условия эксплуатации
Тепмпература рабочая/хранения 0° ... +45°C / – 30° ... +60°C
Лазерные сканеры
Тип откалиброванный, импульсный, скорость сканирования - до 700000 точек в сек
Угол сканирования/угловое разрешение 360° / 40°
Диапазон измерения до 100 м
