Лазерный сканер Z+F IMAGER 5006EX

  • Z+F IMAGER 5006EX

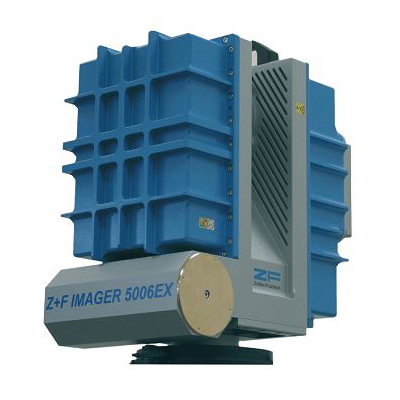

    /images/all/3/7984/big/img_5.jpg

    jijijij

    Лазерный сканер Z+F IMAGER 5006EX
  • IMAGER 5006EX

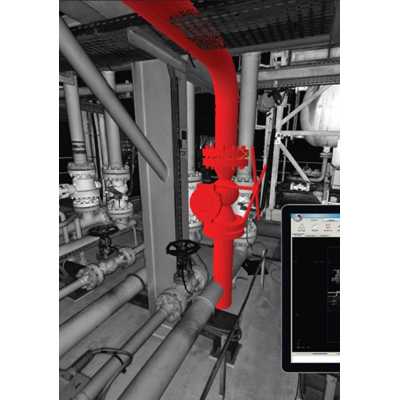

    /images/all/3/7984/big/img_14.jpg

    IMAGER 5006EX

    IMAGER 5006EX

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Z+F (Zoller-Fröhlich)


Страна производитель: Германия Германия

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Лазерный сканер Z+F IMAGER 5006EX является первым, и пока единственным в отрасли взрывобезопасным прибором, который был создан на основе хорошо зарекомендовавшей себя модели сканера IMAGER 5006i немецкой компании Zoller + Fröhlich (Z+F).



Лазерный сканер Z+F IMAGER 5006EX сертифицирован в соответствии с Директивой ATEX 94/9/EG по двум категориям: категория 1 (горнодобывающая отрасль) и категория 2 (прочие отрасли промышленности). Как того требует Директива ATEX, все компоненты сканера интегрированы в едином взрывобезопасном корпусе, но при этом прибор обладает ключевыми преимуществами своего предшественника.



Встроенная панель управления, состоящая из экрана и шести клавиш, позволяет выполнять операции по настройке параметров работы лазерного сканера и контролировать получаемые результаты, исключая необходимость применения внешнего компьютера для управления прибором. В случае необходимости внешнее устройство (также сертифицированное на взрывобезопасность) может быть подключено по беспроводному каналу связи Wi-Fi.

Очень быстрый процесс сканирования, высокая точность измерений и широкое поле зрения лазерного сканера Z+F IMAGER 5006EX обеспечивают оперативный сбор детальной информации обо всех объектах и их составных элементах, находящихся в зоне его работы.



Основным предназначением сканера является его применения для выполнения съемки во взрывоопасных местах – в подземных выработках и на промышленных предприятиях с повышенной концентрацией взрывоопасных газовых смесей.



Технические характеристики лазерного сканера Z+F IMAGER 5006EX:



Лазерная система
Класс лазера 3R
Расходимость пучка < >
Размер пучка 3 мм (на расстоянии 1.0 м)
Диапазон 79 м (расстояние разрешения неоднозначности)
Минимальное расстояние съемки 0,4 м
Минимальное разрешение 0,1 мм
Частота сбора данных ≤508,000 точек в секунду
Линейная ошибка < >
Точность измерения
расстояния, СКО
Отражение 10% Отражение 20% Отражение 100%
Точность измерения
расстояния на 10 м
1,2 мм 0,7 мм 0,4 мм
Точность измерения
расстояния на 25 м
2,6 мм 1,5 мм 0,7 мм
Точность измерения
расстояния на 50 м
6,8 мм 3,5 мм 1,8 мм



Устройство отклонения луча
Вертикальная система вращения Зеркало вращения
Горизонтальная система вращения Сканер вращается вокруг вертикальной оси
Вертикальное поле зрения 310°
Горизонтальное поле зрения 360°
Вертикальное разрешение 0.0018°
Горизонтальное разрешение 0.0018°
Точность по вертикали 0.007°
Точность по горизонтали 0.007°
Скорость сканирования до 50 об/сек



Угловое разрешение Продолжительность скана
  Пикселей/360°
гориз./вертик.
Время сканирования/360°
гориз./вертик.
"Обзорное" 1 250 25 сек.
"Среднее" 5 000 1:40 мин.
"Высокое" 10 000 3:22 мин.
"Супервысокое" 20 000 6:44 мин.
"Ультравысокое" 40 000 26:40 мин.
Максимальное 100 000 ---



Датчик угла наклона разрешение: 1/1000°
точность: 1/500°
Хранение данных Внутренний жесткий диск 60 Гб
Передача данных Ethernet / W-LAN /
Встроенная панель управления Экран: 4 строки
Клавиатура: 6 кнопок



Источник питания
Входное напряжение 18В постоянный ток (сканер)
Потребление энергии максимум 65Ватт
Время работы 1 час (сменная батарея)



Внешние условия
Рабочая температура 0°C...+40°C
Температура хранения -20°C...+50°C
Условия освещения Работает в любых условиях – от
яркого света до полной темноты
Влажность неконденсируемая



Габариты и вес
Сканер
Размеры (ширина х глубина х высота) 250x395x414 мм
Вес 30,6 кг



Комплект поставки:





  • Лазерный cканер Z+F IMAGER 5006EX (класс лазера: 3R)
  • Аккумулятор - 3 шт.
  • Источник питания и зарядное устройство
  • Транспортировочный кейс на колёсах
  • Кабель Ethernet
  • Набор чистящих средств
  • Штатив
  • Рабочее место ПО Z+F LRC Elements
