Трассоискатель Сталкер 75-14
Трассопоисковый комплекс предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей с дальнейшим картографическим анализом.

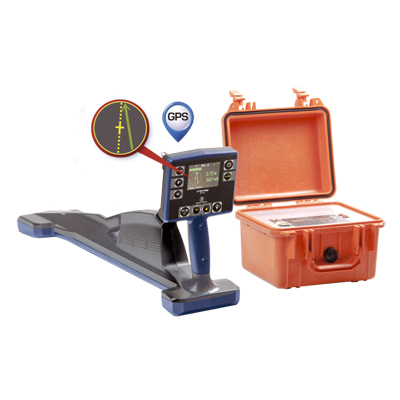

В комплект поставки трассоискателя Сталкер 75-14 входит генератор ГТ-75 и приемник ПТ-14.
Отличительные особенности трассопоискового комплекса Сталкер 75-14
- Функция «Компас» - схематическое отображение коммуникаций на дисплее приемника;
- Трассировка и координирование местоположения во всемирной системе координат;
- Связь с компьютером по Bluetooth , память на 10000 измерений;
- Для служб газовых служб отдельно выделены частоты ЭХЗ для работы без генератора;
- Трассоискатель Сталкер 75-14 автоматически отображет глубину и силу тока (даже в пассивных режимах);
- Поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора
- Наличие четырех рабочих частот и регулируемая выходная мощность генератора ГТ-75 (от 10 до 75 Вт). Данный генератор входит в комплект деффектопоисковых комплексов Сталкер: 75-14, 75-04, 75-02М

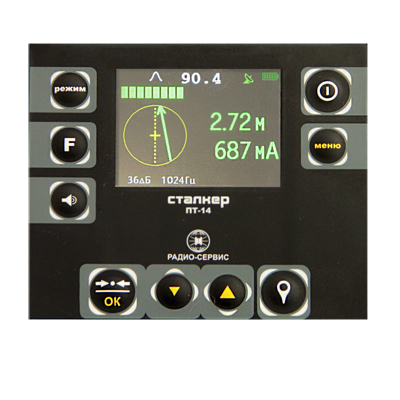

Приемник ПТ-14
Облегченная конструкция (вес 1,7 кг).
Непрерывное отображение на дисплее всех необходимых параметров:
- Функция «Компас» с указанием направления тока (от генератора/к генератору) для исключения случайного перехода на «чужую» коммуникацию
- Шкалы максимума и минимума
- Глубины залегания и силы тока коммуникации на всех активных частотах
- Шкала зонд - для определения мест повреждений
- Полярность сигнала - в месте повреждения изоляции происходит смена знака «+» на «-»
- Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию
- Режим острый максимум
Запись в память приемника ПТ-14:
- Уровня сигналов с магнитных антенн и по входу ЗОНД
- Направления к коммуникации
- Показания глубины залегания коммуникации и величины тока в ней
- Направления поискового тока
- Относительной полярности разности потенциалов по входу «ЗОНД»
- Фазы сигнала по входу «ТРАССА»
- Рабочих частот
- Местные дата и время в момент снятия показаний по информации GPS
- Координат места снятия показаний по информации GPS
Технические характеристики приемника ПТ-14:
|
Активные частоты*, Гц
|
273, 526, 1024,8928, 32768
|
|
Пассивные частоты, Гц
|
50 (POWER), 100, 300, 550, 1450 «РАДИО», «Эфир»
|
|
Полоса пропускания для режима «РАДИО»
|
от 10 кГц до 36 кГц
|
|
Полоса пропускания для режима «Эфир»
|
от 48 Гц до 10 кГц
|
|
Погрешность показаний глубины залегания трассы, %, не более
|
5
|
|
Память
|
10 000 точек
|
|
Габаритные размеры, мм, не более
|
700x300x140
|
|
Масса, кг, не более
|
1.7
|
|
Диапазон рабочих температур, 0С
|
от -20 до +55
|

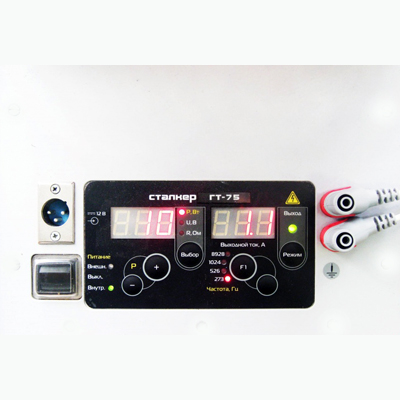

Генератор ГТ-75:
- Синусоидальная форма выходного сигнала для исключения наведенных помех на оборудование
- Встроенный измеритель выходного напряжения, тока и импеданса для оценки качества рабочего сигнала
- Высокая выходная мощность для работы в сложных условиях
- Автоматическое согласование с нагрузкой для простоты использования
- Питание от встроенного аккумулятора с возможностью подключения внешнего источника (12 В, 220 В)
- Влагозащищенный, ударопрочный корпус (IP 44)
Технические характеристики генератора ГТ-75:
|
Рабочие частоты*, Гц
|
273, 526, 1024,8928
|
|
Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт
|
от 10 до 75
|
|
Габаритные размеры, мм, не более
|
275x250x180
|
|
Вес со встроенными аккумуляторами, кг
|
8.5
|
|
Диапазон рабочих температур, °С
|
от -30 до +55
|
Спрашивает: Сергей:
Здравствуйте!
Подскажите пожалуйста где можно найти информацию о ваших приборах .....
конкретно: 1. чуствительность приёмника при обнаружении дефектов изоляции подземных трубопроводов.
2. Минимальная площадь обнаруживаемых сквозных дефектов изоляции(если можно для новых и для эксплуатирующихся длительное время)
Спрашивает: Алексей:
Здравствуйте! подскажите пожалуйста, есть ли у данного прибора (сталкер 75-14) такая функция, как передача сигнала из генератора в кабель находящийся под напряжением с помощью какого нибудь специального приспособления, чтоб можно было отыскать данный кабель не выводя его из работы???
Отвечает: Серегей:
Добрый день, Алексей!
Да, такое использование данного комплекта (Сталкер 75-14) возможно, при подключении дополнительных индукционных клещей тип КИ-50 (12000руб с НДС) при напряжении на кабеле не более 1 кВ.
|
