Трассоискатель Сталкер 75-04

  • Комплекс трассопоисковый Сталкер 75-04

    /images/all/3/8135/big/img_5.jpg

    jijijij

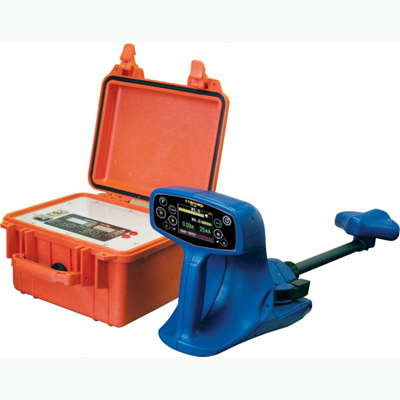

    Трассоискатель Сталкер 75-04

снят с производства
ЗАМЕНА: Сталкер 75-14

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Радио-Сервис


Страна производитель: Россия Россия
Артикул: 128046
Гарантия: 1 год
Руководство по эксплуатации: Скачать (PDF, 751.93KB)
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Трассоискатель Сталкер 75-04

Трассировка и диагностика состояния подземных коммуникаций основанная на принципах электромагнитной индукции.

В комплект поставки «Сталкер 75-04» входит генератор ГТ-75 и приемник ПТ-04.







Отличительные особенности трассопоискового комплекса:



  • Работа в экстремальных условиях при температуре до -30 градусов.
  • Привязка к глобальной системе координат
  • Беспроводная связь с ПК
  • Функция «живой звук» позволяет оператору на слух определить тип коммуникации
  • Дальность поиска до 10 км обеспечивает мощный генератор ГТ-75
  • Высокая селективность позволяет максимально отстроиться от помех



Приемник ПТ-04



Режим «ТРАССА»

  • Определение планового положения коммуникации с указанием отклонения от её оси (влево / вправо) методами «максимума» и «минимума» одновременно
  • Указание направления тока (от генератора / к генератору)
  • Непрерывный вывод на индикацию глубины залегания коммуникации и силы протекающего по ней тока рабочей частоты
  • Функция “острый максимум” объединяет точность режима “минимума” и удобство режима “максимума”



Режим «ТРАССА-ЗОНД»

  • Определение мест повреждения изоляции коммуникаций с одновременным определением ее планового положения
  • Отбор жил кабеля, определения мест короткого замыкания, обрыва в кабеле или проводке (совместно с мини-датчиком МД-01)



Приёмник без применения генератора обеспечивает на рабочих частотах:

  • «50 Гц»(POWER) – обнаружение силовых кабелей под напряжением
  • «РАДИО» –поиск телефонных кабелей, а также других коммуникаций по наведенным радиоволнам в диапазоне частот от 10 кГц до 36 кГц
  • «100 Гц» и «300 Гц» - поиск коммуникаций и мест повреждения изоляции трубопроводов по сигналам электрохимической защиты (ЭХЗ)
  • «550 Гц» и «1450 Гц» - поиск замыкания на землю воздушных линий (ВЛ) по гармоникам токов промышленной частоты
  • «ЭФИР»- поиск коммуникаций по наведенным сигналам телефонных и трансляционных каналов в диапазоне частот от 48 Гц до 14 кГц



Запись в память приемника ПТ-04:



  • Уровня сигналов с магнитных антенн и по входу ЗОНД
  • Направления к коммуникации
  • Показания глубины залегания коммуникации и величины тока в ней
  • Направления поискового тока
  • Относительной полярности разности потенциалов по входу «ЗОНД»
  • Фазы сигнала по входу «ТРАССА» рабочих частот
  • Местные дата и время в момент снятия показаний по информации GPS
  • Координат места снятия показаний по информации GPS



Технические характеристики приёмника ПТ-04:



Номинальные значения рабочих частот*, Гц при работе с генератором 273, 526, 1024,8928, 32768
при работе без генератора 50, 100, 300, 550, 1450. «РАДИО»
Чувствительность
при отношении сигнал шум 6 дБ  на частотах: 273, 526, 1024,8928 Гц
200 мкА к току,
протекающему
на расстоянии 1 метр
Чувствительность
при отношении сигнал шум 6 дБ  на частоте 33 кГц
10 мкА к току,
протекающему
на расстоянии 1 метр
Полоса пропускания для режима «РАДИО» от 10 кГц до 36 кГц
Полоса пропускания для режима «эфир» от 48 Гц до 14 кГц
Ширина полосы пропускания для режимов с рабочей частотой
50, 273, 526, 1024 и 8928 Гц, не более, Гц:
- по уровню минус 3 дБ
- по уровню минус 60 дБ


24
Чувствительность по входу гнезда «ЗОНД» при отношении
сигнал-шум 6 дБ, не менее, мкВ
10
Динамический диапазон входных сигналов, dB 120
Определение тока рабочей частоты в коммуникации от 10 мА до 10,0 А
Определение глубины залегания коммуникации, м От 0,10 до 6,00
Определение напряжения рабочей частоты по входу гнезда «ЗОНД» от 100 мкВ до 1,70 В
Предел допускаемой погрешности определения планового
положения оси одиночной коммуникации на глубине залегания 2 м, не более, м
± 0,1
Габаритные размеры, мм, не более 720х245х170
Масса, кг, не более 2,4
Диапазон рабочих температур, 0С от -30 до +55



Генератор ГТ-75

  • Синусоидальная форма выходного сигнала для исключения наведенных помех на оборудование
  • Встроенный измеритель выходного напряжения, тока и импеданса для оценки качества рабочего сигнала
  • Высокая выходная мощность для работы в сложных условиях
  • Автоматическое согласование с нагрузкой для простоты использования
  • Питание от встроенного аккумулятора с возможностью подключения внешнего источника (12 В, 220 В)
  • Влагозащищенный, ударопрочный корпус (IP 44)



Технические характеристики ГТ-75:



Рабочие частоты*, Гц 273, 526, 1024,8928
Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт от 10 до 75
Габаритные размеры, мм, не более 275x250x180
Вес со встроенными аккумуляторами, кг 8.5
Диапазон рабочих температур, °С от -30 до +55
