Главная / Каталог / Дефектоскопы / Ультразвуковые дефектоскопы / Ультразвуковой дефектоскоп УД4-12Т

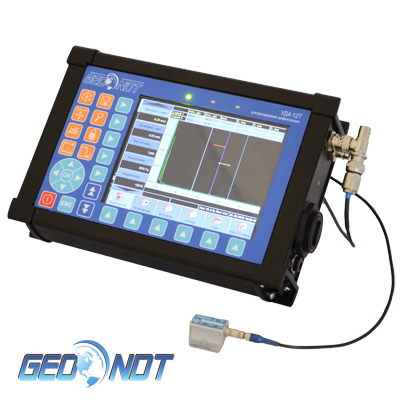

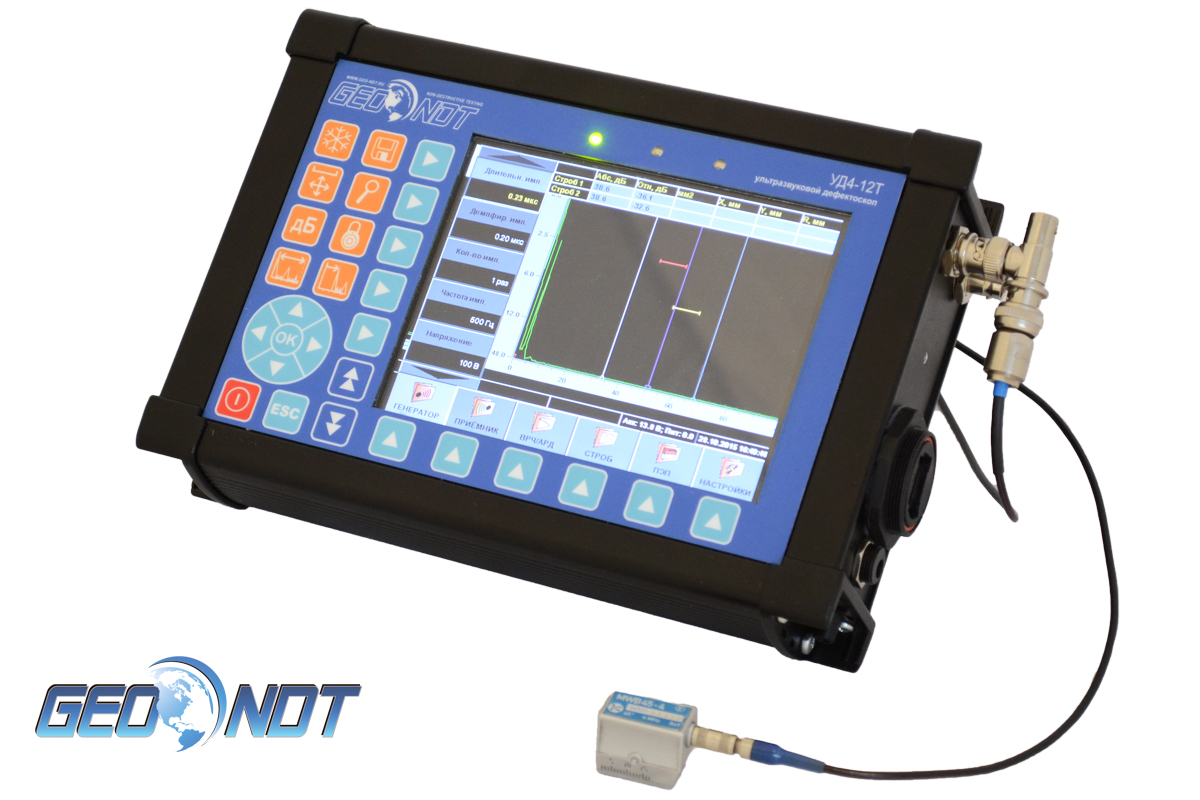

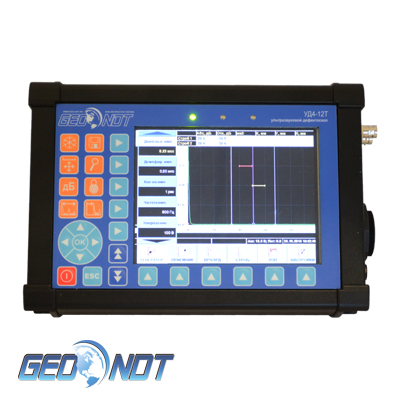

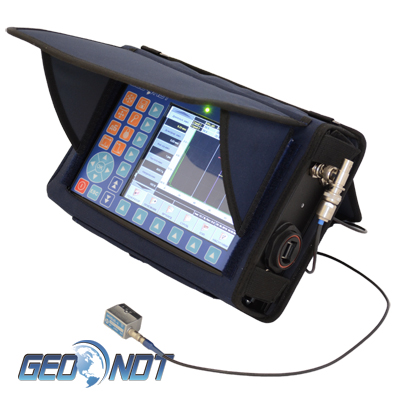

Ультразвуковой дефектоскоп УД4-12Т
ультразвуковой дефектоскоп УД4-12Т
ЦЕНА: 212000 руб.
Поверка входит в цену
Наличие на складе: Да
Производитель: ГЕО-НДТ
КУПИТЬ
Заказать в один клик
Распечатать

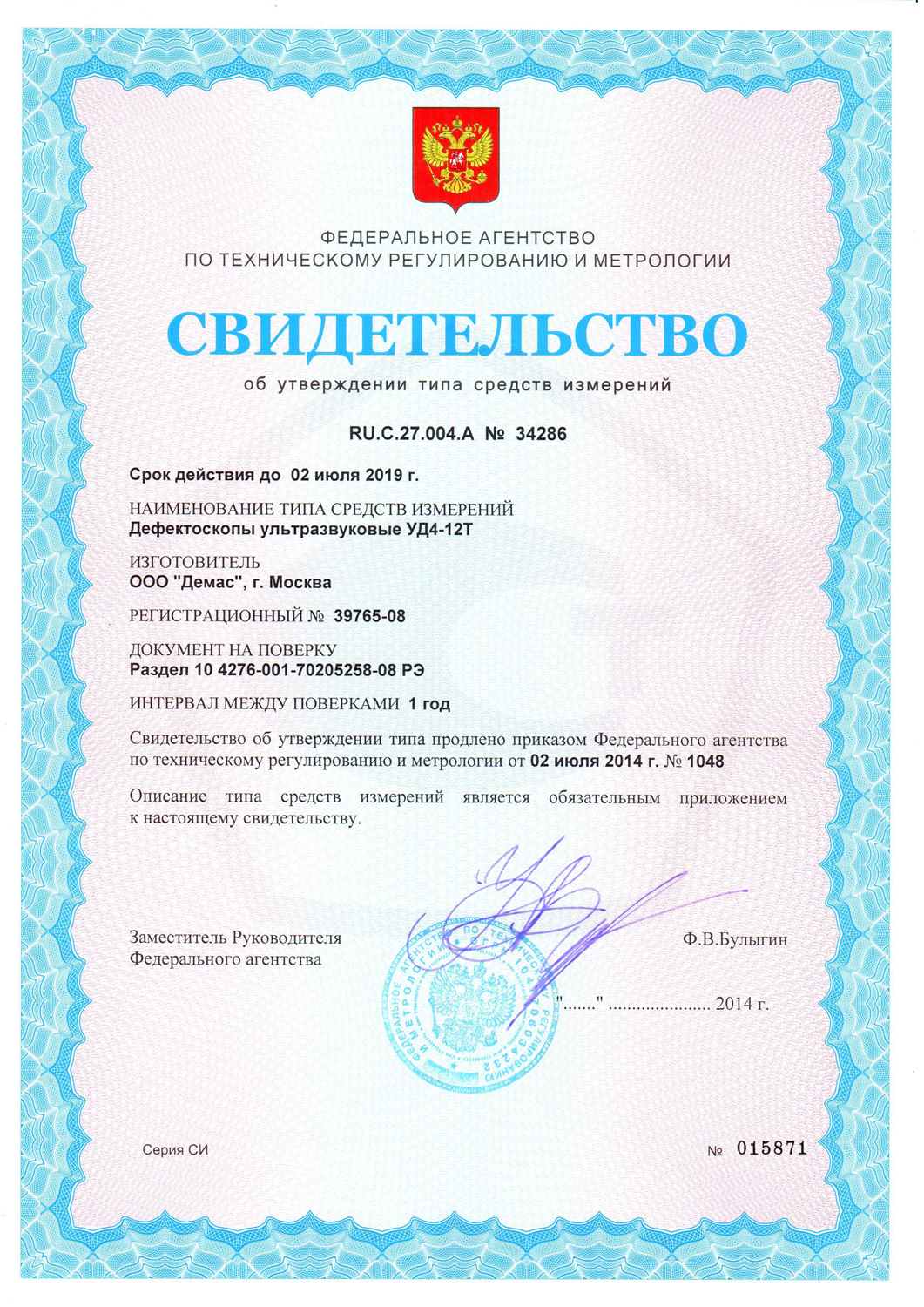

Гарантийный срок: 3 года Внесен в Госреестр СИ Страна производитель: Россия
Описание
Отзывы
Вопрос-Ответ

Дефектоскоп УД4-12Т предназначен для ультразвукового контроля материалов, изделий, сварных соединений на наличие дефектов типа нарушения сплошности или однородности в металлах, пластиках и других твердых телах.



УД4-12Т предназначен для:



  • поиска и обнаружения дефектов
  • измерения координат дефектов
  • измерения амплитуд сигналов от дефектов



УД4-12Т может быть применен в машиностроении, металлургической промышленности, при монтаже металлоконструкций, трубопроводов, энергетического оборудования, а также для контроля транспортных средств в условиях эксплуатации.









Отличительной особенностью УД4-12Т является возможность его предварительной настройки на контроль 1000 объектов, выполненных из материалов с различными скоростями распространения и затухания УЗК. Перенастройка прибора на контроль объектов из одного и того же материала, но с различной геометрией, осуществляется без использования стандартных образцов.



  • Обеспечивает наглядную маркировку на дисплее точки ввода (центра излучения) при работе с наклонными ПЭП, уровня отсечки, а также маркировку на линии развертки временных отметок соответствующих отражению ультразвука от донной и наружной поверхности изделия с эквидистантными поверхностями (лист, труба)





Преимущества дефектоскопа:





1. Высокая чувствительность;

2. Ударопрочный алюминиевый корпус;

3. Привлекательная цена;

4. Универсальный настроечный образец СО-7 в комплекте;

5. Морозоустойчивый аккумулятор от -20oC;

6. Пять (5) пьезоэлектрических преобразователей (на выбор) в базовой комплектации.

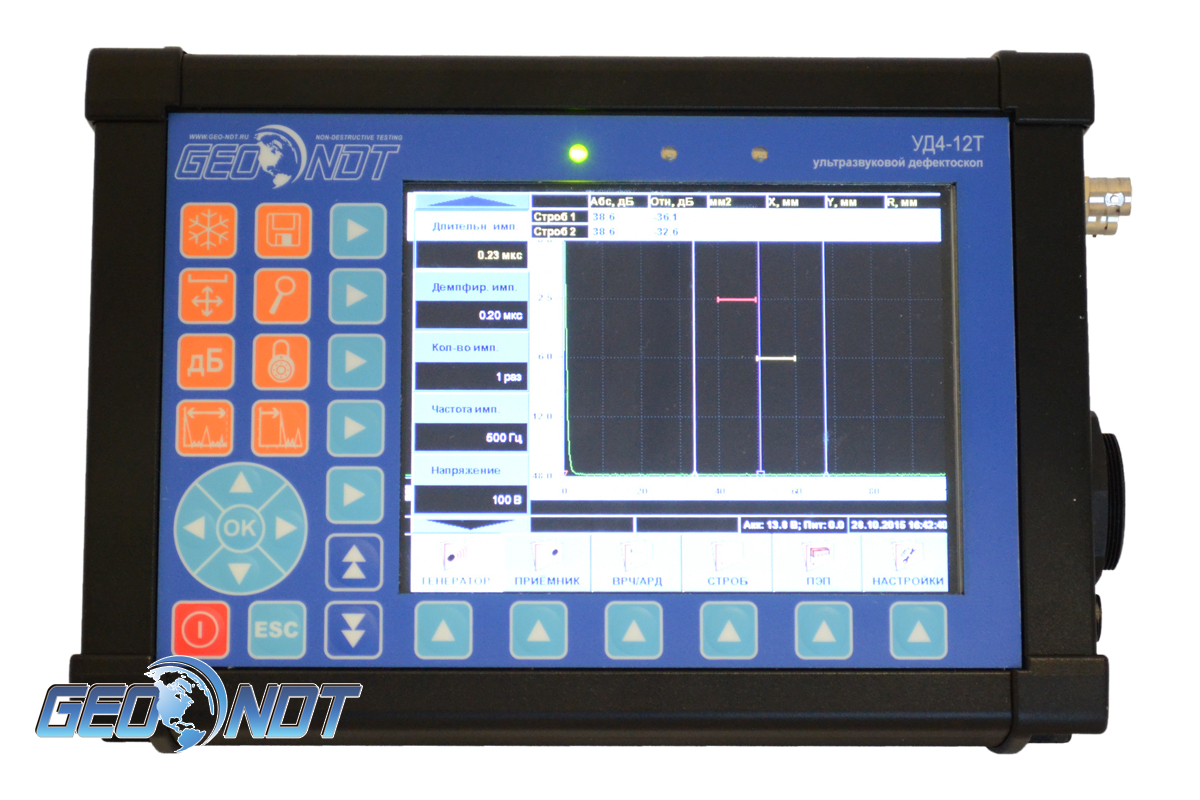

УД4-12Т позволяет получать и отображать на экране непосредственно в цифровом виде следующую информацию:



  • максимальную амплитуду эхо-сигналов от отражателей попавших в оба строб-импульса (дБ);
  • глубину залегания отражателя (Y) при прозвучивании прямым или наклонным ПЭП прямым лучом (мм);
  • расстояние (R) до отражателя по оси ультразвукового пучка (мм);
  • расстояние (Х) от точки ввода до эпицентра отражателя на поверхности ввода (мм);
  • время (t) прохождения ультразвука в призме преобразователя (мкс);
  • ширину (длительность) видеоимпульса на любом уровне от максимума в мм или мкс;
  • расстояние между импульсами на любом уровне от максимума в мм или мкс;
  • условную высоту отражателя (ширину огибающей) в мм или мкс;
  • расстояние каждого строба относительно начала развертки, какого-либо сигнала и относительно друг друга в мм и мкс;
  • ширину каждого строба в мм или мкс;
  • амплитудный уровень каждого строба (высота над уровнем развертки) в дБ или в % от высоты экрана принятого за 100%;
  • амплитудный уровень компенсированной отсечки в дБ или % от высоты экрана;
  • скорость любых волн в объекте контроля в м/сек;
  • толщину объектов контроля в мм (или мкс).



Функциональные возможности дефектоскопа УД4-12Т:



  • замораживать изображение на экране, измерять его характеристики и при необходимости запоминать
  • визуальный количественный амплитудный анализ всех сигналов видимых на развертке
  • оценивать положение отражателя относительно вершины и корня шва при прозвучивании прямым, однократно или дважды преломленным лучом
  • строить ВРЧ для выравнивания чувствительности в зоне контроля по точкам посредством образцов
  • измерение эквивалентной площади дефектов и отображение АРД диаграмм для ПЭП, введенных в каталог
  • построение АРД – посредством программы «АРД – Универсал» версия 3.1



Дефектоскоп может быть использован как в полевых, так и стационарных условиях.



Степень защиты от проникновения внутрь прибора твердых тел (пыли) и влаги соответствует IP65.

По стойкости к воздействию атмосферного давления УД4-12Т относится к группе Р1 по ГОСТ 12997-84.

По устойчивости к механическим воздействиям УД4-12Т соответствует виброустойчивому исполнению по ГОСТ 12997-84.



Технические характеристики дефектоскопа УД4-12Т:



Номинальные частоты работы с прямыми, наклонными и раздельно-совмещенными ПЭП, МГц от 0,50 до 10,00
Диапазон измерений глубины и координат залегания дефектов (по стали), мм 1 … 6500
Пределы допускаемой основной абсолютной погрешности измерений глубины залегания дефекта, мм ± (0,1 + 0,05H), где H - численное значение измеренной глубины залегания дефекта
Пределы допускаемой основной абсолютной погрешности измерений координат залегания дефектов, мм ± (0,2 + 0,01X), ± (0,2 + 0,01Y), где X, Y – численные значения измеренных координат дефекта
Диапазон измерений толщины изделий, мм 0,5 … 6500,0
Пределы допускаемой основной абсолютной погрешности измерений толщины изделий, мм ± (0,1 + 0,005h), где h- численное значение измеренной толщины изделия
Диапазон измерений эквивалентного диаметра отражателя, мм 1 … 20
Диапазон измерений эквивалентной площади отражателя, мм2 0,8 … 314,0
Пределы допускаемой основной относительной погрешности измерений эквивалентной площади и эквивалентного диаметра отражателя, % ± 15
Диапазон измерений отношения амплитуд УЗК сигналов, дБ 20 … 80
Пределы допускаемой основной абсолютной погрешности измерений отношения амплитуд сигналов, дБ ± (0,2 + 0,03N), где N – величина измеренного отношения амплитуд сигналов
Пределы допускаемой основной погрешности настройки порогового индикатора (зона нечувствительности) не превышают ± 10%
Временная нестабильность уровня срабатывания порогового индикатора за 8 часов работы не превышает ± 0,25 дБ
Диапазон измеряемых амплитуд сигналов на входе приемника 20 мкВ - 0,5 В
Пределы допускаемой основной относительной погрешности измерений амплитуд сигналов на входе приемника не более 10% на номинальных частотах
Емкость архива конфигураций настройки 100 записей
Емкость архива стоп-кадров 100 записей
Дополнительное отклонение уровней эхо-сигналов от отражателей при изменении температуры окружающего воздуха на каждые 10оС в любом участке рабочих температур не более ±0,5 дБ
Пределы допускаемой дополнительной погрешности измерений глубины залегания (координат) отражателей в стандартных образцах при изменении температуры окружающего воздуха на каждые 100С в любом участке рабочих температур не превышает половины основной погрешности.



Электрическое питание УД4-12Т осуществляется от следующих источников:



  • сеть переменного тока (220 ± 22)В, (50 ± 1)Гц
  • встраиваемый аккумулятор с номинальным напряжением 12 В и емкостью 3,2 Ампер * час



Мощность, потребляемая от сети переменного тока не более 15 В*А
Ток, потребляемый от встраиваемого аккумулятора не более 650 мА при номинальном значении напряжения 12 В
Напряжение отключения аккумулятора 10 В
Время установления рабочего режима до 45 секунд
Время непрерывной автономной работы от встроенного аккумулятора при нормальных условиях 6 часов
Временная нестабильность чувствительности за 8 часов непрерывной работы ± 0,25 дБ
Частота следования импульсов ГИВ 10— 1000 Гц
Значение амплитуды импульсов ГИВ на эквивалентах нагрузки регулируется от 50 до150 В
Время полной перенастройки прибора при наличии в архиве параметров ПЭП и материала объекта контроля не более 10 секунд
Время полной перенастройки прибора при отсутствии в архиве параметров ПЭП и материала объекта контроля не более 5 минут.
Общий коэффициент усиления 90 дБ
Регулируемый коэффициент усиления приемника 0-70 дБ
Длительность развертки плавная от 5...до 1200 мкc
Задержка развертки 0 ... 1195 мкc
Масса УД4-12Т (со встроенной аккумуляторной батареей) не более 2,7 кг
Габаритные размеры (без чехла) 250х170х55 мм
Размер рабочего поля экрана 130х93 мм
Дискретность экрана 640х480 точек



УД4-12Т устойчив к воздействию температуры окружающей среды при сохранении работоспособности в диапазоне -20о ... +50оС. УД4-12Т устойчив к воздействию влажности окружающей среды до 98% при +35оС при сохранении работоспособности.



Комплект поставки дефектоскопа УД4-12Т:



  • Электронный блок дефектоскопа УД4-12Т - 1шт.
  • Пьезоэлектрические преобразователи (типы по требованию) - 3 шт.
  • Кабель соединительный (ПЭП/электронный блок) - 2 шт. При поставке преобразователей типа П112 кабель конструктивно может входить в ПЭП
  • Калибровочный образец V2/25 - 1шт.
  • Универсальное зарядное устройство - 1шт.
  • Руководство по эксплуатации - 1шт.

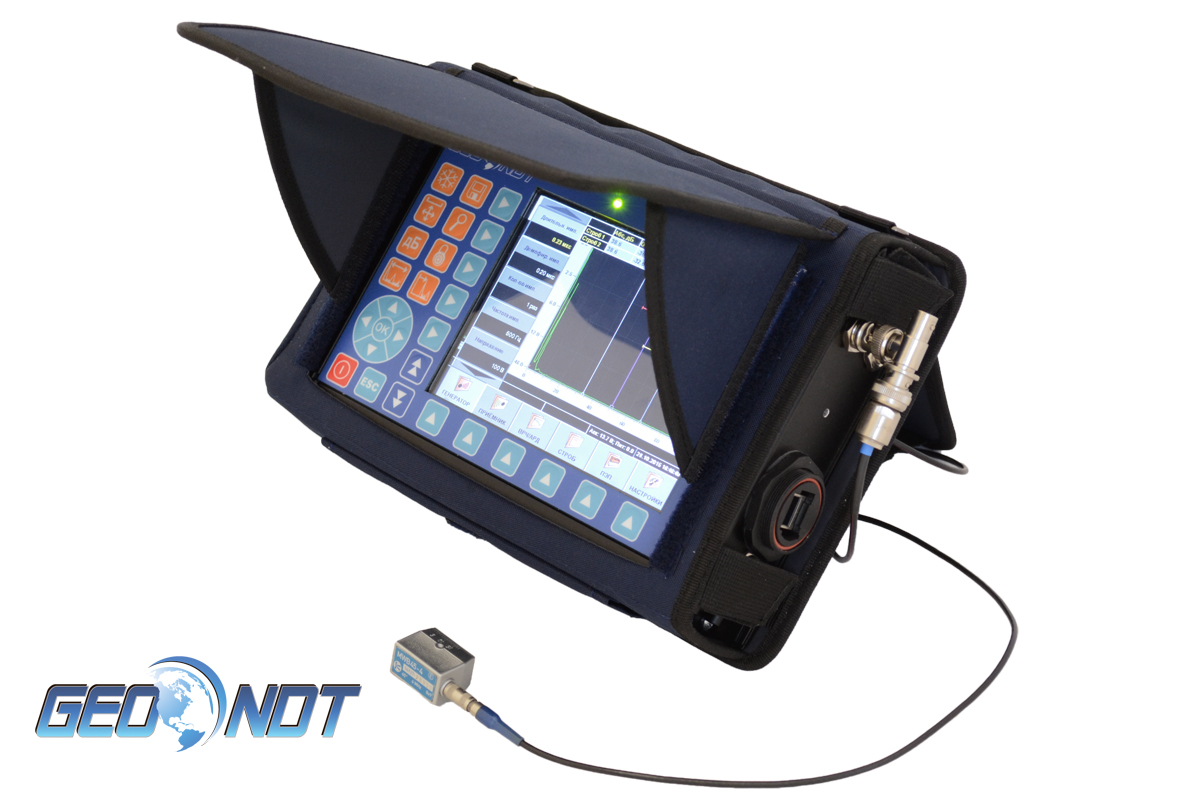

  • Чехол для электронного блока дефектоскопа - 1шт.

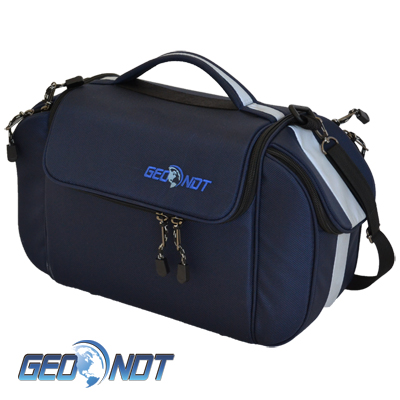

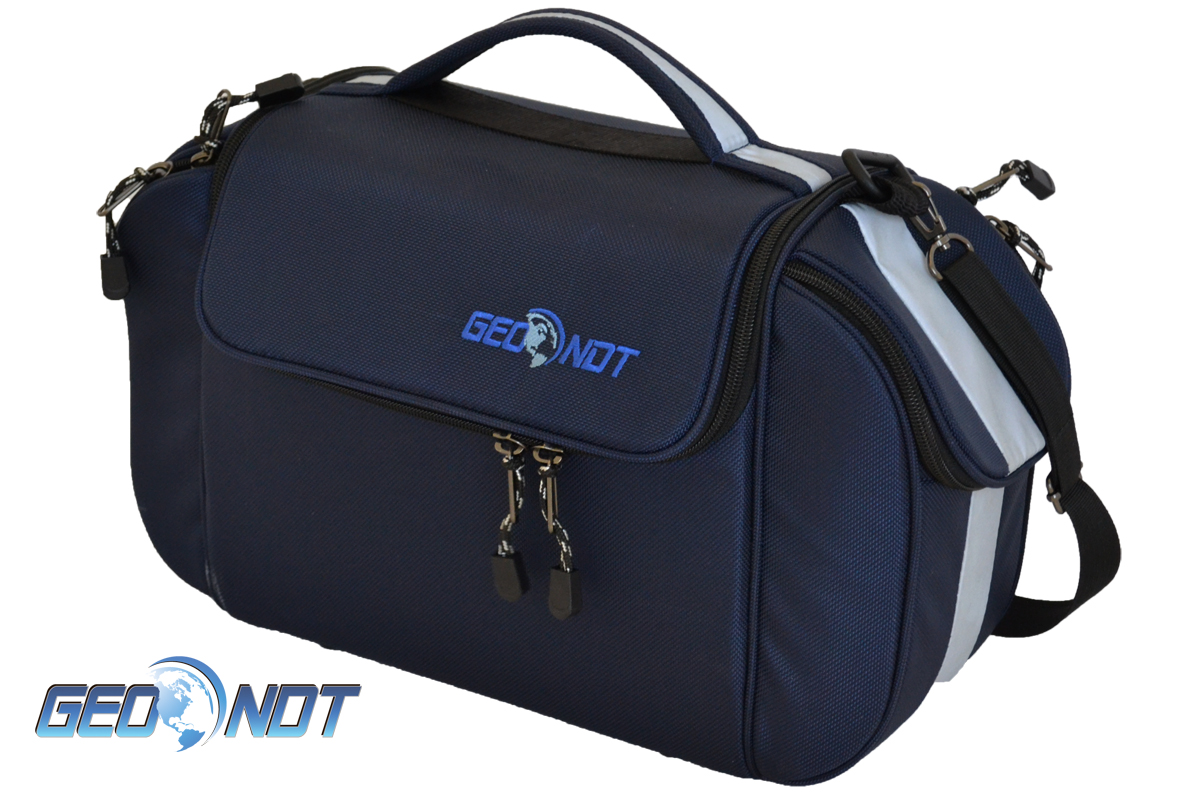

  • Сумка для переноски - 1шт.
