Артикул: "ТКА-ВД"/02
|
Спектроколориметр ТКА-ВД/02 предназначен для измерения координат цветности и коррелированной цветовой температуры источников света в международной колориметрической системе МКО 1931г. и 1976 г. в плоскости освещённости, создаваемой нормально расположенными источниками.
Измерения в плоскости ОСВЕЩЁННОСТИ, создаваемой источником света:

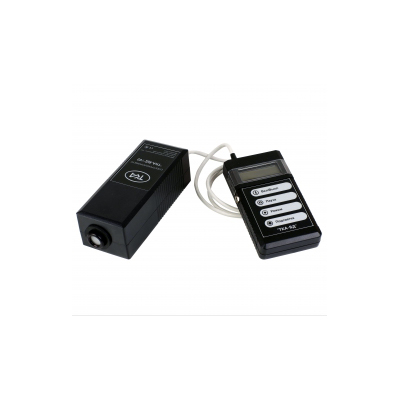

Спектроколориметр ТКА-ВД/02 состоит из оптоэлектронного блока и блока обработки сигнала, связанных между собой гибким многожильным кабелем. В данном случае измерения только в режиме освещённости, создаваемой нормально расположенными источникам. Оптоэлектронный блок представляет собой полихроматор (см. схему): входное оптическое излучение, формируемое объективом, разлагается в спектр на вогнутой дифракционной решетке и фокусируется на диодной линейке, с которой снимается сигнал для последующей обработки и вычисления измеряемых параметров. Прибор с линейным детектором с фиксированным положением дифракционной решетки не имеет движущихся частей, что позволяет одновременно регистрировать относительно широкую видимую область спектра с построением изображения.

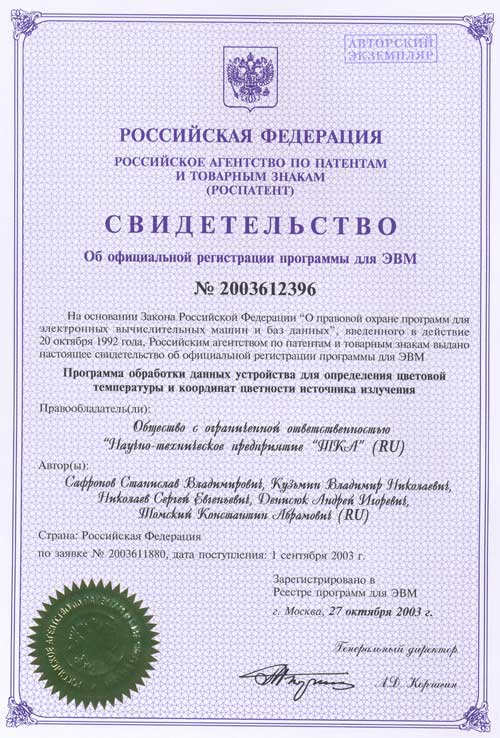

В приборе реализована уникальная возможность определения значений коррелированной цветовой температуры в режиме реального времени и вычислению точных значений координат цветности источника излучения по специальной программе, защищённой Свидетельством об официальной регистрации программы для ЭВМ №2003612396.
Отличительные особенности спектроколориметра:
Технические характеристики спектроколориметра ТКА - ВД /02:
| Тип |
Прямой метод измерения |
| Приёмник | Полихроматор, 128-пиксельная линейка кремниевых фотоэлементов |
|
Оптический диапазон |
390÷760 нм |
|
Количество точек опроса |
61 |
| Диапазоны измерения: | |
|
- коррелированной цветовой температуры |
1600 ÷ 16 000 К |
|
- координат цветности |
x = 0,004 ÷ 0,734; y = 0,005 ÷ 0,834 u' = 0,007 ÷ 0,623; v' = 0,005 ÷ 0,595 |
| Пределы рабочей освещённости | 10 ÷ 20 000 лк |
|
Пределы допустимого значения абсолютной погрешности измерения координат цветности x, y, не более: |
|
|
- тепловых источников |
±0,005 |
|
- др. источников со сплошным спектром излучения |
±0,02 |
| Предел допустимого значения основной относительной погрешности измерения коррелированной цветовой температуры, не более |
5,0 % |
|
Диапазон измерения коррелированной цветовой температуры, К |
Абсолютная погрешность для тепловых источников, К, не более |
Абсолютная погрешность для др. источников, К, не более |
|
1600-2300 |
±10 |
±50 |
|
2300-3300 |
±20 |
±100 |
|
3300-5100 |
±50 |
±200 |
|
5100-7200 |
±100 |
±500 |
|
7200-11000 |
±200 |
±1000 |
|
11000-16000 |
±500 |
±1500 |
| Габаритные размеры прибора (не более) | |
| Дисплей | двухстрочный 16 знаковый ЖКД со светодиодной подсветкой |
| Измерительный блок (не более) | 165х85х35 мм |
| Фотометрическая головка (не более) | 210х70х70 мм |
| Масса прибора (не более) (без штатива) | 1,5 кг |
| Для питания приборов используется NiMH аккумуляторная батарея - типоразмер батареи «Крона» | 8,4 В |
ПО Спектрофотометр
Для приема данных необходимо использовать программу Спектрофотометр (уникальный протокол сброса данных). ПО предназначено для работы с отдельными одноканальными приборами по интерфейсу RS-232 с использованием COM-порта компьютера или по интерфейсу USB (с приборами, поддерживающими данную функцию). Данные передаются только с прибора на компьютер. В комплект поставки входит кабель связи с ПК (USB кабель типа A-B).
Системные требования:
Возможности программы:
Нормативные документы
Прибор имеет возможность отображения информации двумя способами:
на встроенный ЖКИ и сброс данных по интерфейсу RS-232 (виртуальный USB). Обновление вывода данных зависит от уровня яркости источника света и занимает до 5 с.
Переключение режимов на ЖКИ происходит по замкнутому циклу кнопкой "Режим":
| 1 | Отображение освещённости Е, лк и координат цветности (x, y) в системе МКО 31 |
| 2 | Отображение освещённости Е, лк и координат цветности (u', v') в системе МКО 76 |
| 3 | Отображение координат цвета X, Y, Z |
| 4 | Отображение коррелированной цветовой температуры Тц, К |
Комплект поставки:
|

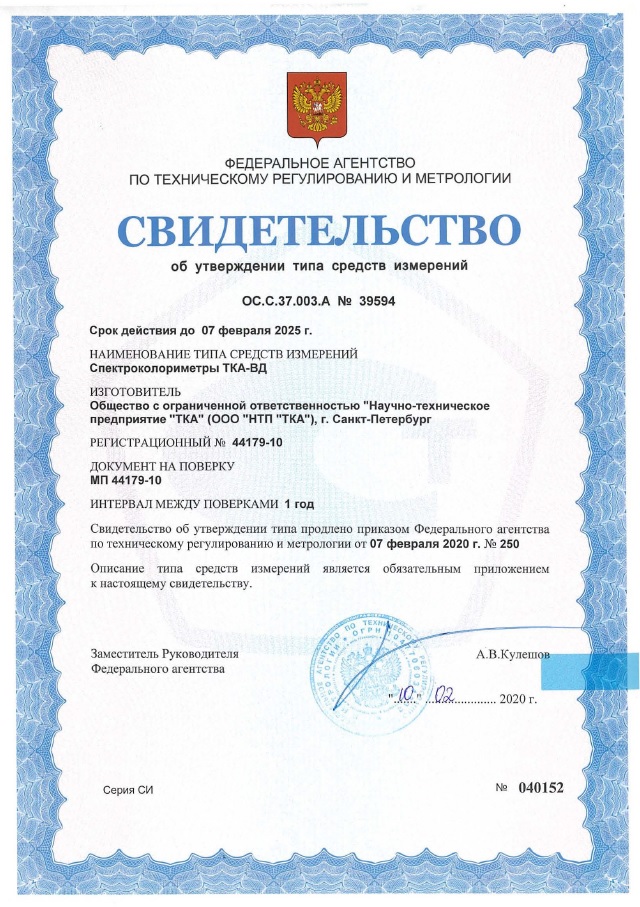

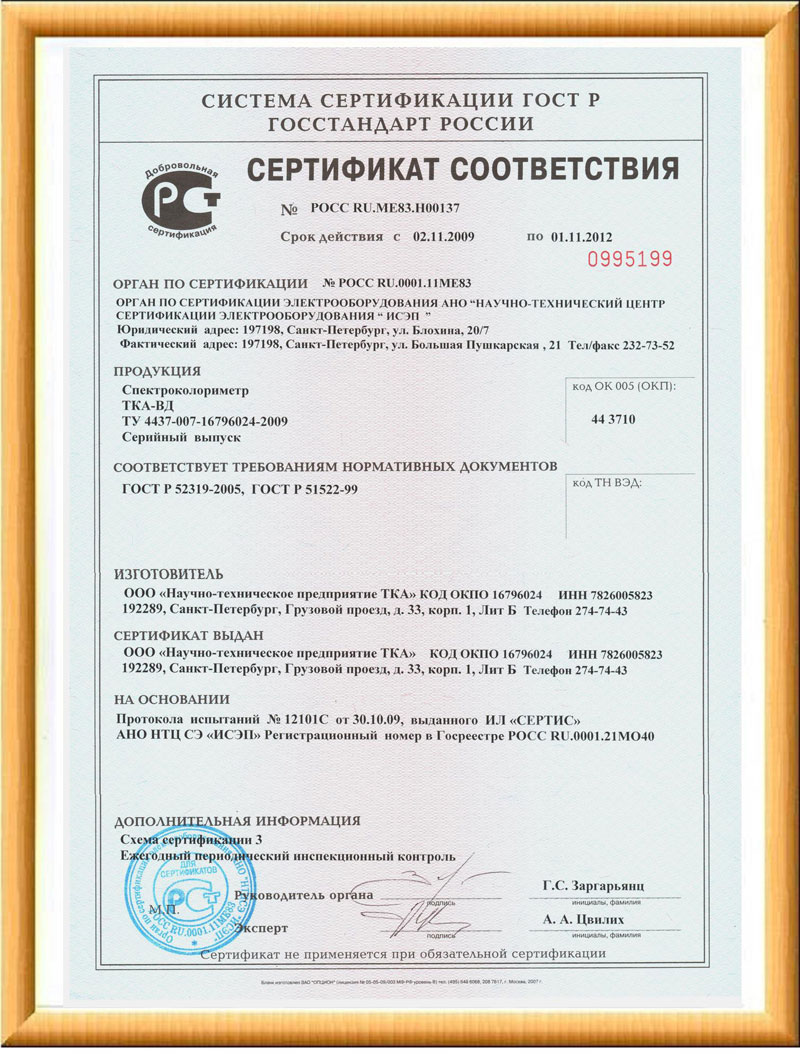

Сертификаты |
||||||||||||||||||
|
||||||||||||||||||
|
|
||||||||||||||||||
|
