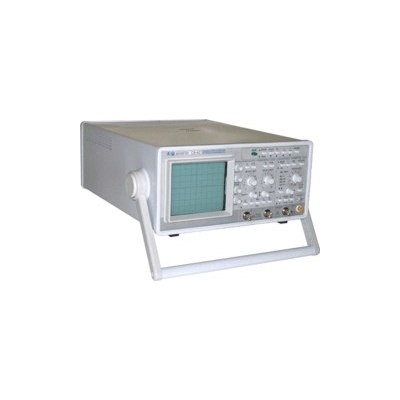

Запоминающий цифровой двухканальный осциллограф С8-43

  • осциллограф С8-43

    /images/all/3/8770/big/img_5.jpg

    jijijij

    Запоминающий цифровой двухканальный осциллограф С8-43

ЦЕНА: 138 000 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
МНИПИ


Страна производитель: Беларусь Беларусь

Гарантия: 2 года
Внесен в Госреестр СИ. Поверка входит в цену
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

С8-43 - цифровой запоминающий осциллограф – предназначен для исследования сложных периодических и однократных сигналов в полосе частот 0-50 МГц путем их регистрации в цифровой памяти длиной до 64 кбайт с частотой дискретизации до 100 МГц, измерения амплитудных и временных параметров исследуемого сигнала и наблюдения самого сигнала и результатов измерений на экране электронно-лучевой трубки (ЭЛТ).



Прибор имеет привычный для пользователя интерфейс управления, аналогичный аналоговым осциллографам, когда все основные режимы управляются отдельными органами управления на передней панели. Дополнительные функции цифрового осциллографа вызываются через МЕНЮ. Благодаря оригинальному решению блока индикации, С8-43 отличается «живым» и качественным изображением сигналов на экране ЭЛТ (как у аналогового осциллографа).



Отличительные особенности С8-43:



  • Два независимых канала от 2 мВ/дел
  • Полоса пропускания 0 - 50 МГц
  • Эквивалентная частота дискретизации 10 ГГц
  • Размер памяти 64 кбайт/канал
  • Маркерные измерения U: ±2,5%; Т: ±1,5%
  • Привычный интерфейс управления
  • Качественное изображение сигнала (ЭЛТ)
  • Предзапуск, усреднение, фильтрация



Технические характеристики С8-43:



Вертикальное отклонение
Число каналов 2 (в каждом канале АЦП 8 бит, 64 кбайт/канал)
Полоса пропускания: 0 - 50 МГц
Время нарастания ПХ ≤ 7 нс
Входной импеданс 1±0,03 МОм, 25 пФ
Коэффициенты отклонения 2 мВ/дел - 10 В/дел (шаг 1-2-5)
Входное напряжение:

максимальное
с делителем 1:10


100 В
300 В
Погрешность амплитудных измерений ≤ 2,5% (маркеры – горизонтальные линии)
Горизонтальное отклонение
Частота дискретизации: 100 МГц (10 ГГц эквивалентная)
Коэффициенты развёртки 10 нс/дел - 100 с/дел (шаг 1-2-5)
Объём памяти 64 кб на канал
Режим запуска развертки Автоматический, ждущий, однократный
Погрешность временных измерений ≤ 1,5% (маркеры – вертикальные линии)
Синхронизация Внутренняя, внешняя, от сети
Режимы сбора данных (управление через МЕНЮ):

Пред-послезапуск не менее 64 экранов на всех развёртках, режим регистрации пиковых значений длительностью не менее 10 нс, фильтр низких частот, режимы усреднения и накопления, хранение в памяти до 3х сигналов, запись и хранение однократных сигналов с возможностью масштабирования

Цифровые измерения:

Измерения между маркерами (ΔU, ΔT - измерения) по всей длине памяти

Общие характеристики
Встроенный калибратор "меандр" (1000±3) Гц, (3±0,018) В
Интерфейс RS-232C
Дополнительные возможности:

Обработка сигнала, выбор длины памяти 1 кб – 4 кб – 16 кб - 64 кб, вывод типового изображения для калибровки ЭЛТ, раздельная регулировка яркости сигнала и яркости курсоров и текстовой информации

Тип экрана ЭЛТ (производство Голландия)
Размер экрана 80x100 мм, 1000х200 пикселов
Питание (230±23) В, (50±0,5) Гц
Потребляемая мощность 160 В· А
Габаритные размеры (HxWxD) 152x342x402 мм
Масса 7 кг
Условия эксплуатации:

Рабочая температура
Влажность


+5 - +40 °С
80% при 25 °С
Введите число *


Введите число *
Сертификаты

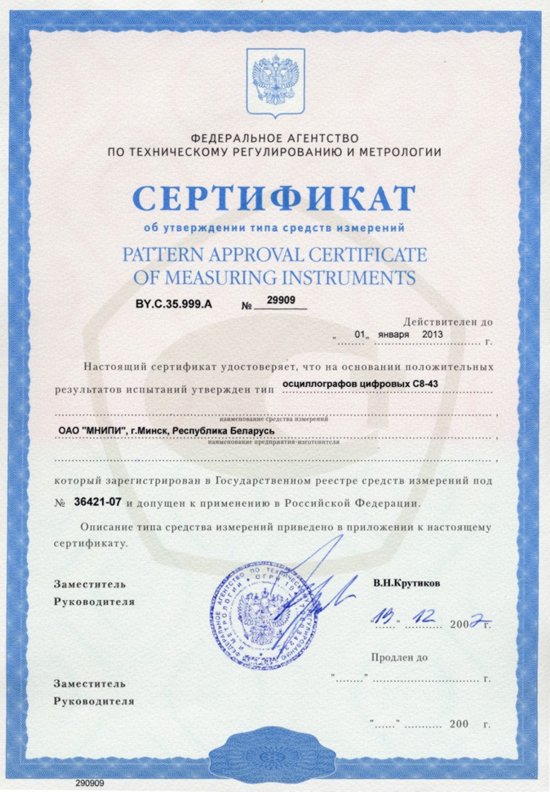

Свидетельство об утверждении типа средств измерения осциллографов цифровых С8-43
