Измеритель параметров полупроводниковых приборов ИППП-3

  • Измеритель параметров полупроводниковых приборов ИППП-3

    /images/all/3/8826/big/img_5.jpg

    jijijij

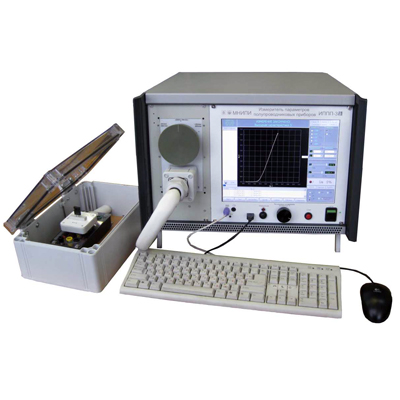

    Измеритель параметров полупроводниковых приборов ИППП-3

ЦЕНА: 2 194 800 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
МНИПИ


Страна производитель: Беларусь Беларусь

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Измеритель параметров полупроводниковых приборов ИППП-3 предназначен для контроля и исследований вольтамперных характеристик (ВАХ) электронных компонентов, путём их визуального наблюдения на экране ПК в виде графиков или таблиц, расчёта на их основе стандартных параметров исследуемого объекта и отображения функциональных зависимостей этих параметров, запоминания и документирования результатов измерений.



Отличительные особенности:



  • Измерение параметров полупроводниковых приборов (в том числе на пластине), анализ брака.
  • Ограничение тока и напряжения на электродах объекта тестирования по заранее установленным порогам в каналах С, В, S
  • Отображение измеренных и расчетных характеристик в виде графиков и таблиц. Сохранение таблиц в электронном виде
  • Формирование отчета по результатам измерения, расчета и допускаемого контроля параметров с указанием признака годности
  • Наличие библиотеки стандартных тестов для измерения параметров стандартных полупроводниковых приборов
  • Возможность создания библиотеки пользовательских тестов, путем задания параметров условий измерения
  • Возможность создания собственных моделей измерения по принципу: изделие, тестируемый элемент, тест
  • Создание собственного архива эталонных графиков с возможностью наложения эталонной ВАХ на измеренную характеристику
  • Измерения по маркерам, построение касательной
  • Инверсия полярности осей X и Y
  • Компенсация «петли», режим «экранной лупы»





Технические характеристики измерителя параметров полупроводниковых приборов ИППП-3:



Канал С (коллектор, сток)
Регулируемый источник напряжения От 0 до ±2000 В
Выходной ток, не менее 10 А (ИППП-3)
20 А (ИППП-3/1)
Измерение выходного напряжения От 0,05 до 2000 В
Измерение выходного тока От 1 нА до 20 А (ИППП-3)
От 1 нА до 50 А (ИППП-3/1)
Погрешность измерения напряжения ±1,5 %
Погрешность измерения тока ±1,5 % для Iп >2 А
±10 % для Iп >2 А
Канал B (база, затвор)
Формирование/измерение тока От 0,2 нА до 2,5 А
Формирование/измерение напряжения От 5 мВ до 40 В
Погрешность формирования/измерения тока ±1,5 %
Погрешность формирования/измерения напряжения ±1,5 %
Канал S (подложка)
Формирование/измерение тока От 2 нА до 10 мА
Формирование/измерение напряжения От 50 мВ до 40 В
Канал E (эмиттер, исток)
Нулевой потенциал (общий)
Общие характеристики
Интерфейс Ethernet, USB
Экран ЖК 12.1" 1024x768
Питание 220 В ± 10%, 50 Гц ± 1%,
Потребляемая мощность 450 В · А
Габаритные размеры (HxWxD) 470х330х570 мм
Масса 37 кг
Условия эксплуатации:

Рабочая температура

Влажность



5°С - 40°С

80% при 25 °С



Комплект поставки:



  • Измеритель ИППП-3 или ИППП-3/1
  • Выносное устройство для установки объекта тестирования, снабженное прозрачной крышкой и съёмным металлическим экраном
  • Двухпроводный соединитель для подключения двух- и трехполюсников, двухпроводные контакт-зажимы (3шт.), однопроводные щуп-зажимы (4шт.) для подключения к электродам объекта тестирования
  • Кабель-соединитель для подсоединения к зондам (двухпроводное подключение)



Заменяет приборы: ПНХТ-1, Л2-56
