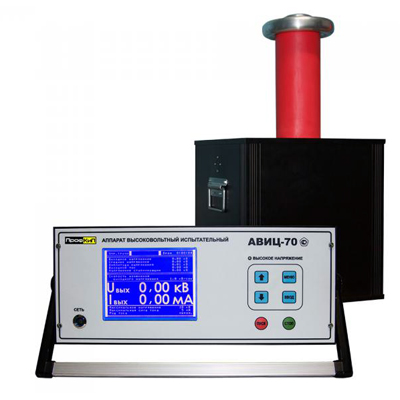

Высоковольтный испытательный аппарат ПРОФКИП АВИЦ-70

  • Высоковольтный испытательный аппарат ПРОФКИП АВИЦ-70

    /images/all/3/8859/big/img_5.jpg

    jijijij

    Высоковольтный испытательный аппарат ПРОФКИП АВИЦ-70

ЦЕНА: от 331 200 руб.
Модификации:

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
ПРОФКИП


Страна производитель: Россия Россия

Гарантия: 1 год

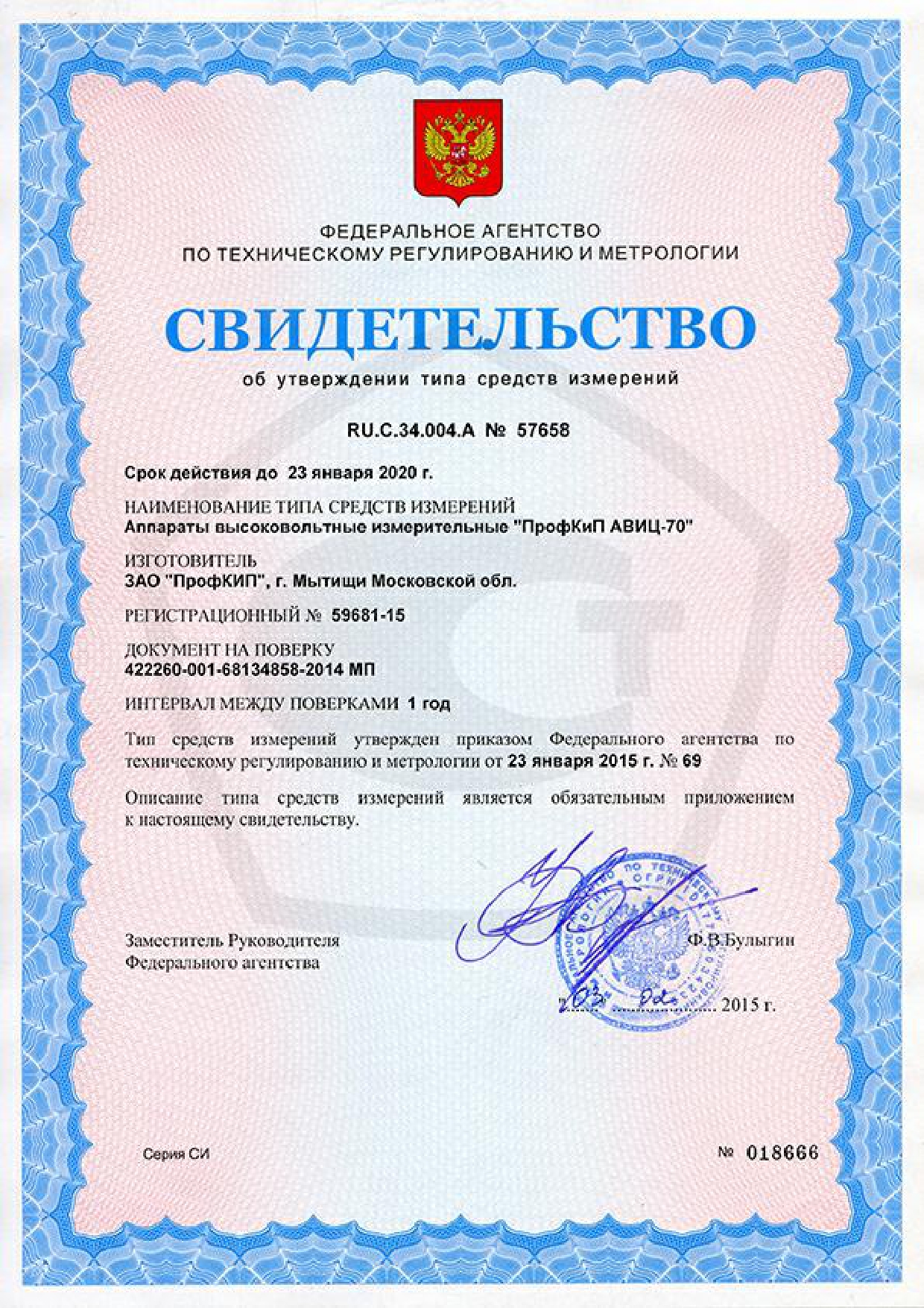

Внесен в Госреестр СИ.
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Высоковольтный испытательный аппарат ПРОФКИП АВИЦ-70 предназначен для генерирования напряжения переменного тока синусоидальной формы частотой 50 Гц, напряжения постоянного тока, а также измерения напряжения и силы переменного и постоянного токов при проведении испытаний и диагностировании изоляции силовых кабелей, ограничителей перенапряжений, твердых диэлектриков, средств защиты и других объектов и материалов, для испытаний которых требуется высокое напряжение.

Предназначен для работы при температуре окружающей среды -20°С … 40°С и относительной влажности до 98% при температуре 25°С.



Отличительные особенности:



  • Диапазон регулирования действующих значений высокого напряжения переменного тока частотой 50 Гц: 0.20 кВ … 51.00 кВ
  • Диапазон регулирования высокого напряжения постоянного тока с учетом амплитуды пульсаций: 0.20 кВ … 71.00 кВ
  • Диапазон измерения действующих значений высокого напряжения переменного тока частотой 50 Гц: 1.00 кВ … 51.00 кВ
  • Диапазон измерения высокого напряжения постоянного тока с учетом амплитуды пульсаций: 1.00 кВ … 71.00 кВ
  • Диапазон измерения действующих значений силы переменного тока: 0.05 мА … 31.00 мА
  • Диапазон измерения действующих значений силы постоянного тока: 0.05 мА … 16.00 мА



Технические характеристики высоковольтного испытательного аппарата ПРОФКИП АВИЦ-70:



Параметры

Значения

Диапазон регулирования действующих значений высокого напряжения переменного тока частотой 50 Гц

0.20 кВ … 51.00 кВ

Диапазон регулирования высокого напряжения постоянного тока с учетом амплитуды пульсаций

0.20 кВ … 71.00 кВ

Диапазон измерения действующих значений высокого напряжения переменного тока частотой 50 Гц

1.00 кВ … 51.00 кВ

Диапазон измерения высокого напряжения постоянного тока с учетом амплитуды пульсаций

1.00 кВ … 71.00 кВ

Диапазон измерения действующих значений силы переменного тока

0.05 мА … 31.00 мА

Диапазон измерения действующих значений силы постоянного тока

0.05 мА … 16.00 мА

Пределы допускаемой относительной погрешности измерения действующих значений высокого напряжения переменного тока частотой 50 Гц

±[1.0 + 0.04 ( | X k /x | - 1)]%

Пределы допускаемой относительной погрешности измерения высокого напряжения постоянного тока с учетом амплитуды пульсаций

±[1.0 + 0.04 ( | X k /x | - 1)]%

Пределы допускаемой относительной погрешности измерения силы постоянного и переменного тока

±[2.0 + 0.1 ( | X k /x | - 1)]%

Автоматическое  ограничение выходного напряжения при  превышении предельных значений напряжения:

переменный ток: не более 51.0 кВ (действующее значение)

постоянный ток: не более 71.0 кВ (амплитудное значение)

Пороговое значение силы переменного тока при срабатывании схемы защиты от перегрузки по переменному току

31 мА

Пороговое значение силы постоянного тока при срабатывании схемы защиты от перегрузки по постоянному току

16 мА

Программируемое ограничение выходного переменного напряжения

5 кВ … 51 кВ

Программируемое ограничение выходного постоянного напряжения

5 кВ … 71 кВ

Программируемое ограничение силы переменного тока

1 мА … 31 мА

Программируемое ограничение силы выходного тока

1 мА … 16 мА

Программируемое время испытания, мин

0 м … 59 м

Программируемое время испытания, час

0 ч … 24 ч

Отключение высокого напряжения по окончании испытания

ручное /автоматическое

Максимальное время работы в циклическом режиме

в режиме постоянного тока (25 кВ, 7 мА): 8 ч с последующим отключением на 1 ч

в режиме переменного тока (25 кВ, 15 мА): 8 ч с последующим отключением на 1 ч

Переключение формы выходного напряжения

автоматическое

Снятие заряда с емкостной нагрузки

встроенное

Подъём выходного испытательного напряжения

ручной /автоматический

Скороcти подъема выходного напряжения

0.1 кВ /с

0.2 кВ /с

0.5 кВ /с

1.0 кВ /с

2.0 кВ /с

5.0 кВ /с

Степень защиты блока индикации

IP54

Степень защиты блока высоковольтного

IP60

Возможность подключения внешнего контакта блокировки подачи высокого напряжения

Подключение внешней лампы индикации (230 В, 2 А) наличия высокого напряжения

Условия эксплуатации

Температура окружающей среды -20С° ... 40С°
Относительная влажность воздуха при температуре 25С° не более 98%
Атмосферное давление 84 кПа ... 106.7 кПа
Общие характеристики
Средний срок службы не менее 5 лет
Питание 220 В ± 22 В, 50 Гц ± 10 Гц
Максимальная потребляемая мощность 2400 ВА
Длина межблочного кабеля  2.5 м ± 0.2 м
Габариты блока индикации 360х150х330 мм
Габариты блока высоковольтного 360х630х340 мм
Вес блока индикации 12 кг
Вес блока высоковольтного 39 кг



Комплект поставки аппарата Профкип АВИЦ-70:



  • Блок индикации
  • Блок высоковольтный
  • Кабель соединительный
  • Кабель сетевой
  • Руководство по эксплуатации
