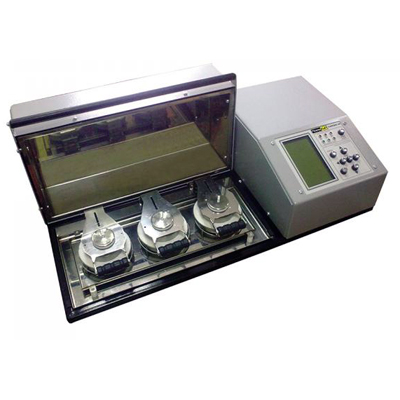

Установка измерения диэлектрических потерь жидких диэлектриков ПРОФКИП ТАНГЕНС-М

  • Установка измерения диэлектрических потерь жидких диэлектриков ПРОФКИП ТАНГЕНС-М

    /images/all/3/8864/big/img_5.jpg

    jijijij

    Установка измерения диэлектрических потерь жидких диэлектриков ПРОФКИП ТАНГЕНС-М

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
ПРОФКИП


Страна производитель: Россия Россия

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Установка измерения диэлектрических потерь жидких диэлектриков ПРОФКИП ТАНГЕНС-М предназначена для измерения тангенса угла диэлектрических потерь трансформаторного масла и некоторых других жидких диэлектриков, проводимых по ГОСТ 6581-75.

ПРОФКИП ТАНГЕНС-М изготовлен в исполнении, отвечающим требованиям ГОСТ 22261 для электронных измерительных приборов группы 2.



Отличительные особенности:



  • Три измерительных ячейки
  • Вывод результатов измерений на жидкокристаллическом дисплее блока индикации
  • В нормальных и рабочих условиях применения готовность к работе в течение не более 2 мин. после включения
  • Измерения тангенса угла диэлектрических потерь трансформаторного масла, электрической емкости и напряжения, приложенного к одной, двум или трем измерительным ячейкам
  • Измерение температуры пробы трансформаторного масла
  • Режим «Сумма ванночек после промывки» (t = 105ºС Т = 60:90 мин)
  • Термостат рассчитан на установку трех измерительных ванночек (по желанию оператора они могут быть заполнены жидкостью из одной пробы или из разных проб) согласно п. 2.2., 3.3. ГОСТ 6581-75 о достаточном количестве измерений
  • Возможность установки в термостат другого типа измерительной ячейки и проверки результатов измерений с помощью постороннего средства измерения
  • Возможность подключения эталонных средств измерений напряжения на ячейке и температуры масла
  • Предел допускаемой дополнительной погрешности измерения, вызванной изменением температуры окружающего воздуха от нормальной (20°С ±5°С) до любой в пределах рабочей области, не превышает 10% предела допускаемой основной абсолютной погрешности измерения на каждые 10 градусов изменения температуры
  • Продолжительность непрерывной работы прибора определяется энергоемкостью применяемых электрохимических аккумуляторов в блоке индикации (при емкости батарей 1800 мА/час продолжительность работы блока индикации составляет не менее 10 ч)
  • Средняя наработка на отказ для рабочих условий применения: не менее 4000 ч
  • Средний срок службы измерителя: не менее 8 лет



Технические характеристики установки измерения диэлектрических потерь жидких диэлектриков ПРОФКИП ТАНГЕНС-М:



Параметры

Значения

Прибор обеспечивает в нормальных условиях применения измерение тангенса угла диэлектрических потерь (tgδ) и емкости образцов жидких диэлектриков (Сх) в диапазонах с основной погрешностью измерений, приведенными ниже:

рабочие частоты встроенного источника высокого напряжения

50 Гц и 54 Гц

отклонение частоты

±0.1%

диапазон измерений тангенса угла диэлектрических потерь

1х10-4 … 0.99

предел допускаемой абсолютной основной погрешности при измерении тангенса угла диэлектрических потерь для всего диапазона измерения емкости при частоте испытательного напряжения 50 Гц

+(2х10-4 + 0.05 tgδ)%

предел допускаемой абсолютной основной погрешности при измерении тангенса угла диэлектрических потерь для всего диапазона измерения емкости при частоте испытательного напряжения 54 Гц

+(2,5х10-4 + 0,07 tgδ)%

действующее напряжение, приложенное к ячейке, соответствующее напряженности поля 1 МВ/м

2000 В

предел допускаемой относительной основной погрешности при измерении рабочего напряжения

1.0%

коэффициент амплитуды синусоидального напряжения источника

√2 ±2%

диапазон измерения емкости при испытательном напряжении от 1.5 кВ до 2 кВ

5 пФ … 100 пФ

предел допускаемой основной абсолютной погрешности при измерении емкости на частоте 50 Гц

1 пФ + 0.01 Сх

предел допускаемой основной абсолютной погрешности при измерении емкости на частоте 54 Гц

1 пФ + 0.03 Сх

предельное отклонение температуры измеряемой жидкости от заданной температуры

+1°С

предел допускаемой относительной погрешности при измерении среднеквадратического напряжения на частоте 50 Гц в диапазоне измерения напряжения от 1 кВ до 2 кВ

+3%

предел допускаемой относительной погрешности при измерении среднеквадратического напряжения на частоте 54 Гц в диапазоне измерения напряжения от 1 кВ до 2 кВ

+3%

предел допускаемой абсолютной погрешности измерения температуры испытуемого жидкого диэлектрика

+1°С

время нагрева до 90°C

80 мин ±20 мин

диапазон работы нагревателя

30°С … 120°С

время сушки при температуре от 100°С до 120°С

60 мин … 90 мин



Нормальные условия применения:

температура окружающего воздуха

20°С ±5°С

относительная влажность воздуха, %

80% при 25°С

атмосферное давление

84 кПа … 106 кПа (630 мм.рт.ст. … 795 мм.рт.ст.)

частота питающей сети

50 Гц ±1 Гц

Рабочие условия применения:

температура окружающего воздуха

10°С … 35°С

относительная влажность воздуха

до 80% при 30°С

атмосферное давление, кПа (мм. рт. ст.)

70 кПа … 106.7 кПа (537 мм.рт.ст. … 800 мм.рт.ст.);

частота питающей сети, Гц

50 Гц ±1 Гц

Предельные условия транспортирования:

температура окружающего воздуха, °С,

-20°С … 50°С

относительная влажность воздуха, % до

95% при 30°С

атмосферное давление, кПа (мм рт. ст.)

70 кПа … 106.7 кПа (537 мм.рт.ст. … 800 мм.рт.ст.)

Транспортная тряска:

число ударов в минуту

80 … 120

максимальное ускорение

30 м/с2

Общие характеристики

Объем ячейки



60 см3 ±2 см3



Напряжение питающей сети однофазного переменного тока частотой 50 Гц 220 В ± 22 В
Потребляемая мощность, не более  0.6 кВА
Габариты  737х393х192 мм
Вес 20.5 кг



Комплект поставки:



  • Установка измерения диэлектрических потерь жидких диэлектриков ПРОФКИП ТАНГЕНС-М
  • Зарядное устройство
  • Ячейка измерительная - 3 шт.
  • Провод соединительный высоковольтный
  • Кабель сетевой
  • Кабель заземления
  • Руководство по эксплуатации
