Осциллограф универсальный ПРОФКИП С1-166М

  • Осциллограф универсальный ПРОФКИП С1-166М

    /images/all/3/9128/big/img_5.jpg

    jijijij

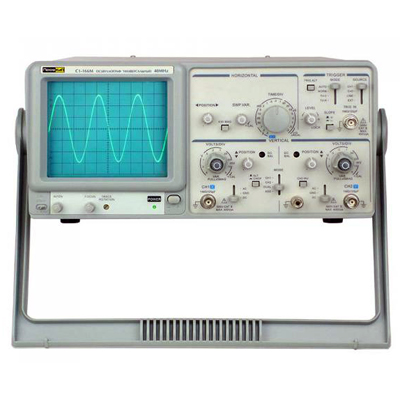

    Осциллограф универсальный ПРОФКИП С1-166М

ЦЕНА: 134 640 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
ПРОФКИП


Страна производитель: Россия Россия

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Осциллограф универсальный ПРОФКИП С1-166М предназначен для исследования формы и измерения ампитудно-временных параметров одного или двух периодических сигналов в полосе пропускания от 0 МГц до 40 МГц путем их визуального наблюдения, а также детального исследования выбранной части растра по одному каналу при оперативном и периодическом контроле качественных и количественных показателей телевизионного тракта и его отдельных звеньев во время проведении наладочных, ремонтных работ и при лабораторных исследованиях в условиях умеренного климата.

Осциллограф универсальный ПРОФКИП С1-166М предназначен для работы в лабораторных и цеховых условиях и может использоваться для исследовательских, поверочных и ремонтных работ.



Отличительные особенности:



  • Количество каналов: 2
  • Полоса пропускания: 0 МГц … 40 МГц
  • ЭЛТ: 6 дюймов (8 х 10 дел, 1 дел = 1 см)
  • Высокая чувствительность: 1 мВ /дел
  • ALT функция запуска
  • Масштабирование развертки: х 10
  • ТВ-синхронизация, режим X-Y



Технические характеристики осциллографа ПРОФКИП С1-166М:



Параметры

Значения

Электронно-лучевая трубка (ЭЛТ)

Тип

прямоугольный, 6 дюймов

Экспозиционная площадь

8 х 10 дел (1 дел = 1 см)

Ускоряющее напряжение

12 кВ

Яркость

непрерывно регулируемая на передней панели

Z-вход

Входное сопротивление

~ 47 кОм

Входной уровень

≥ 5 Впик-пик

Частотный диапазон

2 МГц

Канал вертикального отклонения

Чувствительность

х1: 5 мВ /дел … 5 В /дел ±3% (12 диапазонов)

х5: 1 мВ /дел … 1 В /дел ±5% (12 диапазонов)

Полоса пропускания (-3 дБ) х1

0 МГц … 40 МГц (открытый вход)

10  Гц … 40 МГц (закрытый вход)

Полоса пропускания (-3 дБ) х5

0 МГц … 7 МГц (открытый вход)

10  Гц … 7 МГц (закрытый вход)

Время нарастания

х1: ≤ 8.75 нс

х5: ≤ 25 нс

Входной импеданс

~ 1 МОм /25 пФ

Максимальное входное напряжение

400 В при 1 кГц

Вход усилителя

открытый (DC), закрытый (АС), заземленный (GND)

Режим работы

канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV)

Канал горизонтального отклонения

Коэффициент развертки

0.2 мкс /дел … 0.5 с /дел

20 нс /дел … 50 мс /дел при масштабировании

Точность

±3%

±5% при масштабировании

Масштабирование развертки

х 10

Максимальный коэффициент развертки

20 нс /дел

Линейность развертки

±5%

±10% при масштабировании

Синхронизация

Режим

автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V), фиксация уровня (LEVEL LOCK)

Источник синхронизации

канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT)

Вход усилителя

закрытый (AC)

Полярность синхронизации

«+» или «-»

Чувствительность (20 Гц … 2 МГц)

0.5 дел (CH1, CH2)

2.0 дел (ALT)

200 мВ (EXT)

ТВ-синхроимпульс > 1 дел при 1 В (EXT)

Чувствительность (2 МГц … 20 МГц)

1.5 дел (CH1, CH2)

3.0 дел (ALT)

800 мВ (EXT)

ТВ-синхроимпульс > 1 дел при 1 В (EXT)

Внешний вход синхронизации

Входной импеданс

1 МОм ±3% /25 пФ ±5 пФ

Максимальное входное напряжение

400 В при 1 кГц

Режим X-Y

Чувствительность

5 мВ /дел … 5 В /дел ±4%

Частотный диапазон X-входа

500 кГц

Сдвиг фазы

≤3° (50 кГц)

Выходной сигнал

Выход сигнала канала 1

Калибратор

Форма сигнала

положительный меандр

Частота

1 кГц

Выходное напряжение

2 Впик-пик ±2%

Общие характеристики

Питание

110 В /220 В ±10%, 50 Гц /60 Гц

Габариты

310х150х455 мм

Вес

8 кг



Комплект поставки:



  • Осциллограф универсальный ПРОФКИП С1-166М
  • Делитель - 2 шт.
  • Кабель питания
  • Руководство по эксплуатации
