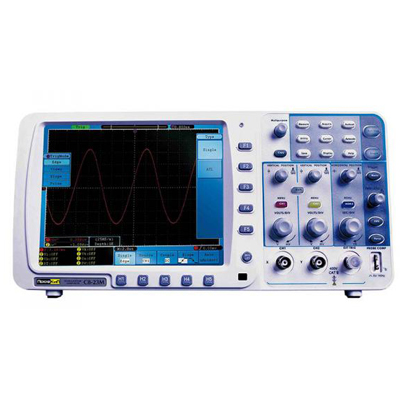

Осциллограф цифровой ПРОФКИП С8-23М

  • Осциллограф цифровой ПРОФКИП С8-23М

    /images/all/3/9194/big/img_5.jpg

    jijijij

    Осциллограф цифровой ПРОФКИП С8-23М

ЦЕНА: 97 704 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
ПРОФКИП


Страна производитель: Россия Россия

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Осциллограф цифровой ПРОФКИП С8-23М предназначен для исследования сложных периодических и однократных сигналов в полосе частот от 0 МГц до 100 МГц путем их регистрации в цифровой памяти с частотой дискретизации до 1 Гвыб /с, измерения амплитудных и временных параметров исследуемого сигнала и наблюдения самого сигнала и результатов измерений на цифровом дисплее.



Отличительной особенностью осциллографа цифрового ПРОФКИП С8-23М является большая глубина записи, которая составляет 10 миллионов точек на каждый канал. Пользователь может выбрать один из пяти вариантов длины записи: 1000 точек, 10 К точек, 100 К точек, 1 М точек и 10 М точек.

Осциллограф цифровой ПРОФКИП С8-23М имеет большой цветной экран с разрешением 800х600 точек, возможность вывода изображения на внешний монитор, сверхкомпактный корпус толщиной всего 7 см. и возможность автономного питания, при подключении батареи, что позволяет использовать прибор при работе в полевых условиях.



Отличительные особенности:



  • Количество каналов: 2
  • Полоса пропускания: 0 МГц … 100 МГц
  • Экран: 8 дюймов, цветной TFT (800х600) LCD
  • Максимальная частота дискретизации: 1 Гвыб /с
  • Глубина памяти: 10 М Интерфейс: USB, LAN, RS-232
  • Автоматическое измерение параметров (20 видов)
  • Курсорные измерения (ΔU, ΔT, Δ1 /ΔT)
  • Математические функции: сложение, вычитание, умножение, деление
  • Сбор данных: выборка, пиковый детектор, усреднение, интерполяция (sin X /x)
  • Частотный анализ: БПФ, БПФ с.к.з.
  • Цифровые фильтры: ФВЧ, ФНЧ
  • Режим растяжки окна (ZOOM)
  • Самописец X-Y
  • Покадровая регистрация осциллограмм (запись /воспроизведение до 1000 кадров)
  • Память: 15 осциллограмм, 8 профилей настроек



Технические характеристики осциллографа ПРОФКИП С8-23М:



Параметры

Значения

Количество каналов

2 + 1 внешний канал синхронизации

Полоса пропускания

0 МГц … 100 МГц

Регистрация

Режим

обычный, пиковый детектор, усреднение

Частота дискретизации

0.5 выб /с …1 Гвыб /с

Частота дискретизации на канал

0.5 выб /с … 500 Мвыб /с

Вход

Вход усилителя

открытый (DC), закрытый (AC) и заземленный (GND)

Входной импеданс

1 МОм ±2% /10 пФ ±5пФ

Ослабление пробников

1х, 10х, 100х, 1000х

Максимальное входное напряжение

400 В

Ограничение полосы пропускания

20 МГц

Изолированность каналов

50 МГц: 100:1

10 МГц: 40:1

Задержка между аналами

150 пс

Канал вертикального отклонения

АЦП

8 бит

Вертикальное отклонение

2 мВ /дел … 10 В /дел

Диапазон смещения

±1 В (2 мВ … 50 мВ)

±10 В (100 мВ … 1 В)

±100 В (2 В … 10 В)

Полоса пропускания для аналогового периодического сигнала

100 МГц

Полоса пропускания для однократного сигнала

полный диапазон

Низкочастотный предел

≥ 5 Гц (на входе, закрытый вход, -3 дБ)

Время нарастания (60 МГц)

≤ 3.5 нс (типично)

Погрешность коэффициента усиления

±3%

Погрешность коэффициента усиления (усреднения)

усреднение по 16 регистрациям: ±(3% + 0.05 дел)

Канал горизонтального отклонения

Коэффициент развертки

2 нс /дел … 100 с /дел (шаг 1-2-5)

Интерполяция

sin Х /x

Глубина записи

10 млн. точек на канал

Погрешность времени выборки и времени задержки

±100 ppm

Погрешность измерения интервалов (100 МГц)

однократный сигнал: ±(время выборки + 100 ppm х измеренное значение + 0.6 нс)

усреднение > 16: ±(время выборки + 100 ppm х измеренное значение + 0.4 нс)

Измерения

Курсорные измерения

ΔU, ΔT, 1 /ΔT

Автоматические измерения

размах (Uпик-пик), максимальное значение (Uмакс), минимальное значение (Uмин), уровень вершины (Top), уровень основания (Base), амплитуда (Amp), СКЗ (RMS), усреднение (Uavg), выброс (Overshot), выброс до измерения напряжения (Preshoot), частота (Frequency), период (Period), длительность фронта (Rise Time), длительность среза (Fall Time), задержка (Delay), длительность положительного импульса (+Width), длительность отрицательного импульса (-Width), коэффициент заполнения для положительных импульсов (+Duty), коэффициент заполнения для отрицательных импульсов (-Duty)

Математические операции

сложение (+), вычитание (-), умножение (*), деление (/), БПФ (FFT)

Сохранение во внутреннюю память

15 осциллограмм, 8 профилей настроек

Фигуры Лиссажу

диапазон: полный

разность фаз: ±3°

Частота (типично)

1 кГц (прямоугольный сигнал)

Синхронизация

Диапазон

внутренняя (INT): ±6 дел

внешняя (EXT): ±600 мВ

EXT /5: ±3 В

Погрешность (типично)

внутренняя (INT): ±0.3 дел

внешняя (EXT): ±(40 мВ + 6% от установленного значения)

EXT /5: ±(200 мВ + 6% от установленного значения)

Блокировка уровня

100 нс … 10 с

Автоматическая установка уровня 50% (типично)

входной сигнал ≥ 50 Гц

Синхронизация по фронту

наклон: нарастающий

чувствительность: 0.3 дел

Синхронизация по длительности импульса

условие запуска (положительная полярность импульса): >, <, >

условие запуска (отрицательная полярность импульса): >, <, >

диапазон установок: 24 нс … 10 с

Синхронизация по видеосигналу

система: NTSC, PAL, SECAM

диапазон строк: 1 … 525 (NTSC), 1 … 625 (PAL /SECAM)

Синхронизация по скорости нарастания

условие запуска (положительная полярность импульса): >, <, >

условие запуска (отрицательная полярность импульса): >, <, >

диапазон установок: 24 нс … 10 с

Поочередная синхронизация

CH1: фронт, длина импульса, ТВ-синхронизация, спад

CH2: фронт, длина импульса, ТВ-синхронизация, спад

Общие характеристики

Питание

100 В … 240 В, 50 Гц /60 Гц

Батарея (опционально)

7.4 В, 8000 мА

Габариты

340х155х70 мм

Вес

1.8 кг



Комплект поставки:



  • Осциллограф цифровой ПРОФКИП С8-23М
  • Делитель - 2 шт.
  • CD-диск с ПО
  • Кабель питания
  • Руководство по эксплуатации



Дополнительно:



  • Аккумуляторная батарея Li-Pol 7.4 В, 8000 мА
  • Мягкая сумка для переноски
