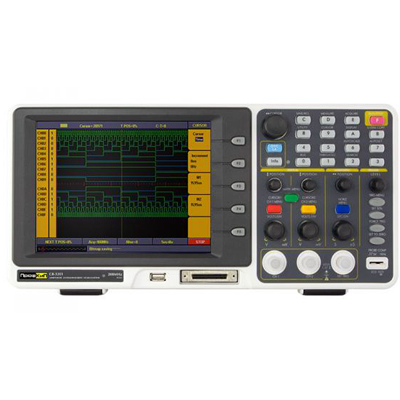

Осциллограф смешанных сигналов ПРОФКИП С8-3201

  • Осциллограф смешанных сигналов ПРОФКИП С8-3201

    /images/all/3/9206/big/img_5.jpg

    jijijij

    Осциллограф смешанных сигналов ПРОФКИП С8-3201

ЦЕНА: 206 838 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
ПРОФКИП


Страна производитель: Россия Россия

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Осциллограф смешанных сигналов ПРОФКИП С8-3201



Цифровой двухканальный осциллограф смешанных сигналов ПРОФКИП С8-3201, сочетающий в себе функциональность цифрового запоминающего осциллографа и возможности 16-канального логического анализатора. Это дает широкие возможности для наблюдения как аналоговых сигналов до 200 МГц с частотой дискретизации в реальном времени 2 Гвыб /с, так и цифровых сигналов с тактовой частотой до 200 МГц.

Широкие технические возможности и функциональность, позволяют использовать цифровой осциллограф смешанных сигналов ПРОФКИП С8-3201 для различных научно-технических приложений, при сервисных работах, при технической эксплуатации, диагностики и ремонта, а также в учебных заведениях для образовательных целей.



Отличительные особенности:



  • Количество каналов: 2
  • Полоса пропускания: 0 МГц … 200 МГц
  • Экран: 8 дюймов, цветной TFT (640х800) LCD
  • Максимальная частота дискретизации в реальном времени: 2 ГГц
  • Глубина памяти: 2 М
  • Отдельный АЦП для каждого канала
  • Чувствительность: 2 мВ /дел … 10 В /дел
  • Сохранение во внутреннюю память: 4 осциллограммы (запись /чтение)
  • 16-канальный логический анализатор в комплекте с логическим пробником
  • Сбор данных: выборка, пиковый детектор, усреднение
  • Режимы синхронизации: по фронту, по видео (PAL, SECAM, NTSC поле /строка), по длительности импульса, по скорости нарастания, поочередный запуск каналов
  • Интерполяция sin X /x, режим растяжки окна (ZOOM)
  • Автоматические измерения: 20 параметров
  • Курсорные измерения: ΔU, ΔT
  • Математические функции: сложение, вычитание, деление, умножение, БПФ (FFT)
  • Полоса пропускания логического анализатора: 200 МГц
  • Память логического анализатора: 4 М на канал
  • Режимы запуска: по фронту, по шине, по шаблону, по последовательному коду, по длительности
  • Интерфейс: USB (сохранение данных на внешний USB-носитель)



Технические характеристики осциллографа смешанных сигналов ПРОФКИП С8-3201:



Параметры

Значения

Количество каналов

2, отдельный АЦП для каждого канала

Полоса пропускания

0 МГц … 200 МГц

Максимальная частота дискретизации в реальном времени

2 ГГц

Время нарастания

≤ 1.7 нс

Горизонтальная шкала

1 нс /дел … 100 с /дел (шаг 1-2-5)

Точность (усреднение)

усреднение > 16: ±(3% показаний + 0.05 дел) для ΔU

Чувствительность

2 мВ /дел … 10 В /дел

Точность

±3%

Вертикальное разрешение (A /D)

8 бит (2 канала одновременно)

Интерполяция

sin X /x, режим растяжки окна (ZOOM)

Максимальное входное напряжение

400 В

Ослабление пробников

1х, 10х, 100х, 1000х

Режимы синхронизации

по фронту, по видео (PAL, SECAM, NTSC поле /строка), по длительности импульса, по скорости нарастания, поочередный запуск каналов

Сбор данных

выборка, пиковый детектор, усреднение

Глубина памяти

2 М

Сохранение во внутреннюю память

4 осциллограммы (запись /чтение)

Курсорные измерения

ΔU, ΔT

Автоматические измерения

размах (Uпик-пик), максимальное значение (Uмакс), минимальное значение (Uмин), уровень вершины (Top), уровень основания (Base), амплитуда (Amp), СКЗ (RMS), усреднение (Uavg), выброс (Overshot), выброс до измерения напряжения (Preshoot), частота (Frequency), период (Period), длительность фронта (Rise Time), длительность среза (Fall Time), задержка (Delay), длительность положительного импульса (+Width), длительность отрицательного импульса (-Width), коэффициент заполнения для положительных импульсов (+Duty), коэффициент заполнения для отрицательных импульсов (-Duty)

Математические функции

сложение, вычитание, деление, умножение, БПФ (FFT)

Фигуры Лиссажу

диапазон: полный

разность фаз: ±3°

Логический анализатор

Количество каналов

16

Полоса пропускания

0 МГц … 200 МГц

Максимальная частота дискретизации в реальном времени

20 выб /с … 1 Гвыб /с

Глубина памяти

максимум 4 М каждый канал

Входной импеданс

600 кОм ±5%, параллельно с 15 пФ ±5 пФ

Режимы синхронизации

по фронту, по шине, по шаблону, по последовательному коду, по длительности

Установка синхронизации по позиции

предварительная синхронизация, синхронизация с середины экрана, повторная синхронизация

Пороговое напряжение

6 В (4 установки)

Диапазон входного сигнала

±30 В

Поиск данных

установлен

Система данных

двоичная, десятичная, шестнадцатеричная

Цифровые фильтры

0, 1, 2 опционально

Настройки сохранения данных

10 настроек

Интерфейс

USB (сохранение данных на внешний USB-носитель)

Общие характеристики

Интерфейс

USB 2.0, USB-hostRS-232

Питание

100 В … 240 В, 50 Гц /60 Гц

Габариты

370х180х120 мм

Вес

2.2 кг



Комплект поставки:



  • Осциллограф смешанных сигналов ПРОФКИП С8-3201
  • Пассивный пробник 1:1 (10:1), 1.2 м - 2 шт.
  • Измерительный модуль логического анализатора
  • RS-232 кабель или USB-кабель
  • CD-диск с ПО
  • Кабель питания
  • Руководство по эксплуатации



Дополнительно:



  • Батарея ПРОФКИП-С8-3000
