Осциллограф GDS-71062A

  • GDS-71062A

    /images/all/3/9272/big/img_5.jpg

    jijijij

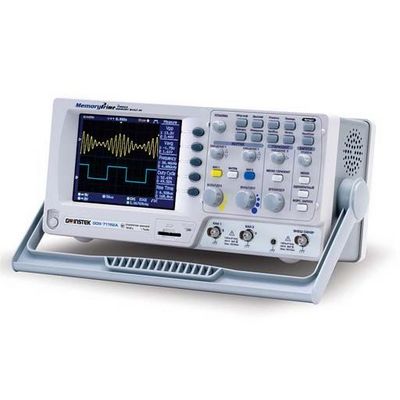

    Осциллограф GDS-71062A

ЦЕНА: 34 506 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
GW Instek


Страна производитель: Тайвань Тайвань

В наличии!
Гарантия: 3 года
Внесен в Госреестр СИ. Поверка дополнительно
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Стоимость поверки - 4 000 руб.



Особенности осциллографа GDS-71062A:



  • Количество каналов 2
  • Полоса пропускания 60, 100 и 150 МГц
  • Частота дискретизации: 1 ГГц на каждый канал (эквивалентная 25 ГГц)
  • Объем памяти 1 Мб на канал (2 Мб – при объединении)
  • 27 видов автоматических измерений, курсорные измерения (U; T; 1/T)
  • Режим автоизмерения временных задержек 2-х сигналов (8 параметров)
  • Функция автоустановки параметров развертки, запуска (с блокировкой при необходимости) и усиления
  • Функций математики: сложение, вычитание, умножение
  • Частотный анализ: БПФ (на участке 1 кб), БПФ с.к.з.
  • Цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный)
  • Режимы растяжки окна, самописец и XY
  • Синхронизация по длительности импульса и ТВ
  • Режимы сбора данных: выборка, пиковый детектор (> 10 нс), усреднение (2 /…/ 256)
  • Память: 15 осциллограмм, 15 профилей настроек
  • Выход калибратора (1 …100 кГц) с рег. скважностью (5…95%)
  • Интерфейсы: USB 2.0 для управления и сохранения данных
  • Цветной TFT-дисплей с регулируемой яркостью
  • Русифицированное меню, 3 года гарантии



Технические характеристики осциллографа GDS-71062A:



Канал вертикального отклонения
Число каналов 2
Полоса пропускания (-3 дБ) 0…60 МГц Ограничение полосы пропускания до 20 МГц
Коэф. отклонения (Коткл.) 2 мВ/дел…10 В/дел (шаг 1-2-5)
Погрешность установки Коткл. ± 3 %
Время нарастания ≤ 5,8 нс
Входной импеданс 1 МОм (± 2 %) / 16 пФ
Макс. входное напряжение 300 В (DC+AС пик, до 1 кГц)
Диапазон смещения ±0,4 В – при 2 мВ/дел…50 мВ/дел ± 4 В – при 10 мВ/дел…500 мВ/дел ± 40 В – при 1 В/дел…5 В/дел
Режимы работы Канал 1, канал 2, канал 1 (2) инвертированный, канал 1 и 2
Математика +, -, х; БПФ/дБ и БПФ с.к.з./мВ на участке 1 кб
Канал горизонтального отклонения
Коэф. развертки (Кразв.) 1 нс/дел…50 с/дел (шаг 1-2-5), самописец 250 мс/дел – 50 с/дел
Погрешность установки Кразв. ± 0,01 %
Режимы работы Основной, задержанный, ZOOM окна, самописец, X-Y
Синхронизация
Источники синхросигнала Канал 1, канал 2, сеть, внешний (Ext)
Режимы запуска развертки Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL /SECAM), по фронту, по длительности
импульса (20 нс…10 с), пред- (10 дел. максимум) и послезапуск (1000 дел.)
Связь входа синхронизации ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC
Чувствительность синхронизации 0…25 МГц: 0,5 деления или 5 мВ 25 МГц – 60/100: 1,5 деление или 15 мВ
Аналого-цифровое преобразование
Разрешение по вертикали 8 бит
Частота дискретизации 1 ГГц на канал (наблюдение однокр. сигналов с полосой спектра до 100 МГц без интерполяции)
Эквив. частота дискретиз. 25 ГГц
Длина записи 1 МБ (2 Мб при объединении каналов)
Пиковый детектор 10 нс
Режимы работы Выборка, пик. детектор (> 10 нс); усреднение (2 /…/ 256)
Курсорные измерения
Функции ∆U; ∆T; 1/∆T
Автоматические измерения
Функции по вертикали Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе
Функции по горизонтали f; T; t нарастания; t среза; +τ; -τ; коэф. заполнения (%)
Измерение t задержки FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
Дополнительные возможности
Интерфейс USB, SD (файлы BMP, CSV- cохр. экранов и SET- профилей)
Автоустановка В/дел, с/дел, параметры синхросигнала
Режим X-Y Х – кан 1; Y – кан 2; разность фаз < >
Внутренняя память Запись/считывание: 15 осциллограмм; 15 профилей
Выход калибратора Встроенный выход калибратора (меандр) в диапазоне 1 …100 кГц (разреш. 1 кГц) и регулир.
скважностью 5…95% (разреш. 5%)
Общие данные
ЖК-дисплей Цветной (TFT), диагональ14см, 8 ×10 дел (разрешение 320 х 240)
Напряжение питания 100…240 В, 48…63 Гц (автовыбор); потребл. 18 Вт
Габаритные размеры 140 х 142 х 310 мм
Масса 2,5 кг



Комплект поставки осциллографа GDS-71062A:



  • Прибор
  • Шнур питания
  • Делитель 1:1/1:10 - 2 шт.
  • Документация
