Цифровой осциллограф серии TBS1000B-EDU

Серия цифровых запоминающих осциллографов TBS1000B-EDU разработана с учетом требований современных образовательных учреждений. Это первый осциллограф, использующий новую систему обучающего ПО, позволяющую преподавателям эффективно интегрировать учебные материалы в осциллографы серии TBS1000B-EDU. Информация обучающего ПО, которая выводится непосредственно на экран осциллографа, представляет собой пошаговые инструкции, описание концепций, полезные советы или эффективные способы документирования результатов выполненной лабораторной работы.

Осциллограф обладает частотой дискретизации до 2 Гвыб./с, верхней границей полосы пропускания от 50 до 200 МГц (в зависимости от модели) и имеет 5-летнюю гарантию, что позволяет рассматривать его как лучший в отрасли прибор начального уровня с оптимальным соотношением цена-качество для использования в целях обучения. Для правильного анализа сигналов нужно обеспечить их детальный просмотр с требуемой точностью.

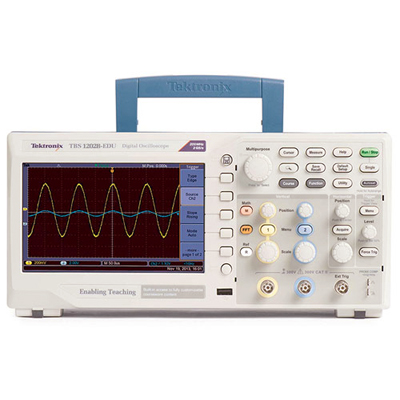

Осциллограф серии TBS1000B-EDU оснащен 7-дюймовым ЖК дисплеем высокого разрешения, чтобы обеспечить качественное отображения развертки сигналов и другой выводимой на экран информации. Немаловажную роль играет интерфейс пользователя, основанный на интерфейсе приборов Tektronix серий MSO/DPO, которые неоднократно были отмечены различными призами. Удобный для использования интерфейс обеспечивает быстрый доступ ко всем функциям осциллографа и имеет режим "Pan & Zoom" (Панорамирование и масштабирование), в котором детали сигнала можно увеличить в 10 раз по сравнению с нормальным режимом.

При полосе пропускания до 200 МГц, максимальной частоте дискретизации 2 Гвыб./с и погрешности измерения по вертикали 3 % осциллограф позволяет увидеть самые тонкие детали сигнала. Фирменная технология Tektronix осуществляет непрерывную выборку сигнала в режиме реального времени по всем каналам с 10-кратной передискретизацией.

С помощью осциллографа серии TBS1000B-EDU студенты могут изучать расширенные возможности запуска, используемые при отладке современных сложных электронных схем. Запуск по положительному или отрицательному перепаду, по длительности импульса или по видеосигналу позволит студентам выделять интересующие их сигналы и исследовать альтернативные способы запуска с использованием гибкого меню для установки типа запуска и его параметров.

Наличие в осциллографе серии TBS1000B-EDU широкого выбора математических функций и автоматизированных измерений облегчает оценку качества захваченного сигнала.

Для повышения качества обучения функция "Autoset" (Автонастройка) может быть выключена. При выполнении лабораторных работ начального уровня, важных для приобретения студентом базовых навыков работы с осциллографом, выключение функции Autoset поможет им лучше понять принцип действия осциллографа, не пропуская традиционных операций настройки в результате нажатия кнопки Autoset. Для блокировки или разблокировки функции Autoset необходимо ввести пароль на экране Autoset в меню Utility.

Осциллограф TBS1000B-EDU также оснащен встроенным двухканальным частотомером.

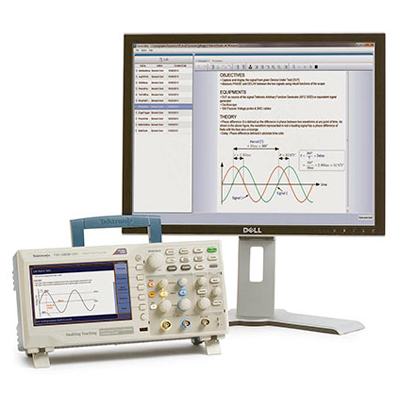

Инновационное ПО для обучения (обучающее ПО) позволяет создать полнофункциональную систему обучения на основе мощного компьютерного приложения для редактирования учебных материалов (PC Course Editor) в сочетании с приборами серии TBS1000B-EDU и веб-страницей для обмена этими материалами. С помощью обучающего ПО преподаватели могут составлять описания лабораторных работ и загружать материал непосредственно в осциллограф серии TBS1000B-EDU. Имеющиеся лабораторные работы могут быть модифицированы с учетом последних прочитанных лекций или новых идей, появившихся в процессе обсуждения учебного материала. Студенты могут выполнять лабораторные работы непосредственно с осциллографом и записывать данные о ходе проведения работ в файл результатов, который составляется из снимков экрана. Сотрудники разных лабораторий, преподаватели одного ВУЗа и даже преподаватели, находящиеся в разных странах, могут совместно использовать обучающий материал. Веб-страница Tektronix Courseware составлена так, чтобы преподаватели могли не только использовать свой учебный материал, но и творчески осмысливать новые и интересные идеи своих коллег.

Создание лабораторной работы начинается в приложении для редактирования контента. Это приложение, работающее под управлением Windows, предоставляет среду для разработки обучающего ПО. С помощью простых инструментов Windows преподаватели могут составлять новые или редактировать уже имеющиеся лабораторные работы, используя тексты, иллюстрации, формулы или таблицы. Для идентификации преподавателя, кафедры или ВУЗа предусмотрено создание уникального профиля. Основной модуль контента обучающего ПО – это раздел, посвященный лабораторным работам. В этот раздел можно включить общий обзор лабораторной работы, описание настроек прибора, теоретическую часть и пошаговые инструкции.

Характеристики ПО для обучения работе с осциллографом

После загрузки рабочего файла в прибор, студенты могут легко получать доступ к контенту, используя расположенную на передней панели специальную кнопку "Course". С помощью экранных клавиш и универсальной ручки осциллографа студенты могут выбрать необходимый курс (всего до 8 курсов), каждый из которых объединяет до 30 лабораторных работ. В осциллограф можно загрузить учебный материал объемом до 100 Мбайт, чтобы учесть все варианты возможного использования прибора в нескольких лабораториях. Выбрав лабораторную работу, студент может прочитать обзорный раздел, поэтапно выполнить работу, собрать данные, проверить их, сохранить результаты и составить отчеты с осциллограммами, полученными на каждом этапе. Все перечисленные действия могут быть выполнены непосредственно на осциллографе.

Компания Tektronix создала сайт, через который преподаватели могут обмениваться новыми интересными идеями и составлять планы лабораторных работ. Пользователи могут скачивать с этого сайта учебный материал и модифицировать его или загружать материалы лабораторных работ для совместного использования с другими преподавателями.

Сайт также содержит всеобъемлющую поисковую систему, с помощью которой посетители могут находить лабораторные работы, введя ключевое слово, имя автора, категорию, тему и/или язык.

Интуитивно понятный интерфейс пользователя с отдельным управлением системой вертикального отклонения каждого канала, кнопкой масштабирования/увеличения и удобным доступом к функциям с помощью экранных клавиш осциллографа и многофункциональной ручки осциллографа делает эти приборы простыми в использовании, сокращая время обучения и повышая эффективность.

Отличительные особенности:

• Активный цветной ЖК дисплей WVGA (800х480) с диагональю 7 дюймов
• 34 вида автоматизированных измерений
• Функция БПФ в двухоконном режиме позволяет одновременно наблюдать сигналы в частотной и временной областях
• Интегрированное обучающее ПО
• Двухканальный частотомер
• Функция масштабирования
• Режим автонастройки, а также автоматический выбор диапазона в зависимости от подаваемого сигнала
• Новые недорогие пассивные пробники TPP0051, 50 МГц
• Многоязычный интерфейс пользователя
• Небольшие габариты и вес – всего 124 мм в глубину и вес 2 кг

Интерфейсы

• Хост-порт USB 2.0 на передней панели облегчает и ускоряет сохранение данных

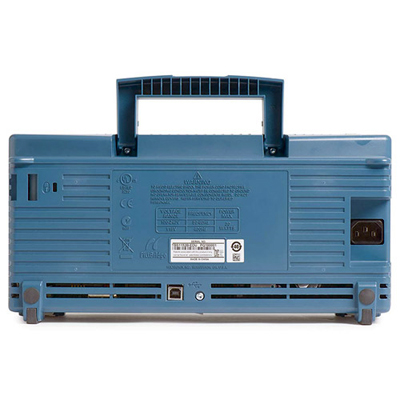

• Порт USB 2.0 на задней панели упрощает подключение к ПК

Технические характеристики осциллографа TBS1000B-EDU:

Порты ввода/вывода

Порт USB

Хост-порт USB на передней панели поддерживает USB накопители

Порт USB на задней панели поддерживает подключение к ПК

Интерфейс GPIB

Опционально

Система хранение данных

Энергонезависимая память

Отображение сохраненных осциллограмм

2,5 тыс. точек для сохраненных осциллограмм

Сохранение осциллограмм без USB накопителя

2,5 тыс. точек

Максимальный объем USB накопителя

64 ГБ

Сохранение осциллограмм на USB накопитель

96 и более осциллограмм на каждые 8 МБ

Сохранение настроек без USB накопителя

10 настроек органов управления передней панели

Сохранение настроек на USB накопитель

4000 и более настроек органов управления передней панели на каждые 8 МБ

Сохранение снимков экрана на USB накопитель

128 и более снимков экрана на каждые 8 МБ (количество снимков зависит от выбранного формата файлов)

Сохранение всей информации на USB накопитель

12 или более операций «Сохранить все» на каждые 8 МБ

При выполнении одной операции «Сохранить все» создается от 3 до 9 файлов (настройка, снимок экрана и по одному файлу для каждой отображаемой осциллограммы)

Контент учебного курса

100 МБ

Меню автонастройки

Автоматическая настройка параметров системы запуска, вертикальной и горизонтальной развертки для всех каналов с помощью одной кнопки (с возможностью отмены).

Прямоугольный сигнал

Один период, несколько периодов, положительный или отрицательный перепад

Синусоидальный сигнал

Один период, несколько периодов, спектр БПФ

Видеосигнал (NTSC, PAL, SECAM)

Поля: все, нечетные, четные; строки:
 все или строка с выбранным номером

Обучающее ПО

Системные требования

Для установки обучающего ПО необходим компьютер со следующей конфигурацией.



Операционная система	Windows XP, Windows 7, Windows 8, Linux (ubuntu 12.04, 12.10, 13.04 или fedora 18, 19)
ОЗУ	не менее 512 МБ
Свободное место на диске	не менее 1 ГБ на жестком диске
Дисплей	XVGA с разрешением 1024x768 и размером шрифта 120 dpi
Съемный носитель	CD-ROM или DVD
Периферия	Клавиатура и мышь Microsoft или совместимые устройства ввода

Источник питания

Напряжение источника питания

От 100 до 240 В ± 10 %

Частота источника питания

От 100 до 240 В

От 50 до 60 Гц

115 В

400 Гц ± 10 %

Потребляемая мощность

Не более 30 Вт
