Анализ сложных цифровых устройств становится намного проще

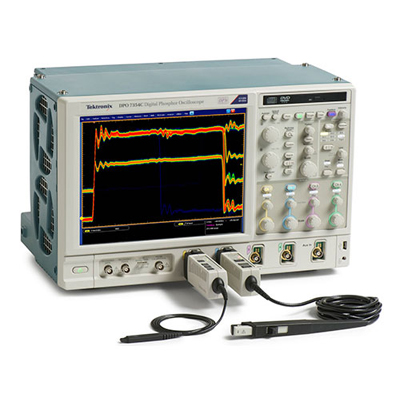

Осциллографы с цифровым люминофором серии DPO7000C позволяют анализировать аналоговые сигналы и сигналы последовательных шин. С помощью одного прибора можно быстро диагностировать и локализовать проблемы в сложных системах. Полоса пропускания до 3,5 ГГц и частота дискретизации до 40 Гвыб./с гарантируют высокие характеристики, необходимые для отслеживания быстро изменяющихся деталей сигнала. Для захвата длинных фрагментов сигнала при сохранении высокого разрешения по времени осциллографы серии DPO7000C в стандартной конфигурации имеют память до 12,5 млн точек на все каналы, а с опцией расширения памяти — до 500 млн точек на один канал.
Функции расширенного поиска и маркировки событий и MultiView Zoom™ обеспечивают быструю навигацию по осциллограмме, а более 15 опциональных программных и аналитических пакетов для наиболее распространенных технологий позволяют осуществлять углубленный анализ сигналов.
Осциллографы серии DPO7000C оснащены широким набором функций, позволяющих ускорить проведение всех этапов отладки: от быстрого обнаружения аномалии и ее захвата до поиска событий в записанных сигналах, анализа их характеристик и поведения разрабатываемого устройства.
Осциллографы серии DPO7000C предлагают самый полный в отрасли набор средств отображения сигналов, позволяя быстрее и глубже проникнуть в природу процессов, протекающих в устройстве. Фирменная технология FastAcq™ компании Tektronix обеспечивает скорость захвата более 250 000 осциллограмм в секунду, что позволяет наблюдать глитчи и другие непериодические импульсные помехи и помогает выявлять истинные причины сбоев, возникающих при работе устройства. Дисплей с цифровым люминофором с цветовой градацией частоты появления событий дает возможность отображать динамику изменения сигнала, что позволяет визуально оценивать частоту появления аномалий.
Осциллографы серии DPO7000C предлагают полный набор функций запуска, включая запуск по ранту, глитчу длительности импульса, по времени ожидания, перепадам, кодовым последовательностям, логическим состояниям, нарушению времени установки/удержания, окну по коммуникационным сигналам и пакетам последовательных данных, что помогает быстро обнаружить интересующее событие. Режим расширенного запуска позволяет уменьшить значение джиттера в точке запуска. В этом режиме точка запуска может использоваться в качестве опорной для проведения измерений.
Для выполнения отладки и проверки сложных систем осциллографы серии DPO7000C оснащены системой запуска Pinpoint®, которая основана на кремний-германиевой (SiGe) технологии, обеспечивает высокую эффективность запуска во всей полосе пропускания прибора и предоставляет более 1400 комбинаций запуска. Система Pinpoint предлагает полный набор режимов запуска по событиям A и B с возможностью сброса. Режим сегментированной памяти FastFrame™ позволяет более эффективно использовать память прибора за счет захвата множества событий в одну запись, в которой удалены большие интервалы времени между событиями, представляющими интерес.
Осциллографы серии DPO7000C имеют широкие функциональные возможности: от запуска по определенному содержимому пакета данных до автоматического декодирования данных различных форматов. При этом они обеспечивают поддержку широкого набора последовательных шин: I2C, SPI, CAN, LIN, FlexRay, RS-232/422/485/UART, MIL-STD-1553, Ethernet, USB 2.0 и MIPI D-PHY. Способность прибора одновременно декодировать до 16 последовательных шин дает возможность быстро распознавать проблемы на системном уровне.
Пользователям осциллографов серии DPO7000C предлагаются самые совершенные в отрасли средства поиска и навигации по осциллограмме, реализованные, во-первых, в виде функции расширенного поиска и маркировки событий Advanced Search and Mark, входящей в стандартную конфигурацию, и во-вторых — в виде специальных органов управления на передней панели. С помощью специальных пользовательских меток можно обозначить на осциллограмме любой участок, а потом вернуться к нему для дальнейшего изучения. Кроме того, пользователь имеет возможность проводить автоматический поиск по заданным им критериям. При этом осциллограф автоматически отмечает каждый момент наступления заданного события. В дальнейшем пользователь может быстро перемещаться между событиями по этим меткам.
Анализ. Гистограмма сигнала, построенная по спаду импульса, помогает оценить зависимость положения перепада (джиттер) от времени. На экране отображаются различные характеристики сигнала, полученные на основе гистограммы. Полный набор встроенных средств анализа позволяет ускорить проверку эффективности проектируемого устройства.
Осциллографы серии DPO7000C имеют полный набор встроенных средств анализа, в том числе, привязанные к сигналу и экрану курсоры, 53 вида автоматических измерений, расширенные возможности по математической обработке сигналов, редактор формул, а также пользовательские программные модули MATLAB и .NET для анализа, гистограммы сигналов и БПФ.
Все осциллографы серии DPO7000C комплектуются базовой версией программного обеспечения DPOJET, предназначенной для измерения джиттера и анализа характеристик глазковых диаграмм.
Это ПО расширяет возможности осциллографов по измерению в смежных периодах тактового сигнала и сигналов данных в режиме однократного запуска в реальном времени. Это дает возможность измерения ключевых параметров джиттера и синхронизации, таких как ошибки временного интервала и фазовый шум, позволяющих охарактеризовать возможные проблемы в системе. С помощью таких средств анализа, как построение графиков временных трендов и гистограмм, можно быстро и наглядно увидеть, как изменяются во времени различные параметры, а благодаря функции анализа спектра можно быстро установить точные значения частоты и амплитуды джиттера и источников модуляции.
Расширенный поиск и система маркеров
Благодаря функции расширенного поиска и маркировки, осциллографы серии DPO7000C позволяют находить нужные события за считанные секунды.
Расстановка пользовательских меток
Нажатием кнопки Set/Clear (Установка/очистка) на передней панели осциллографа можно поставить одну или несколько меток напротив фрагмента осциллограммы (события), представляющего интерес. Перемещение между метками выполняется с помощью кнопок передней панели Previous (←) (Назад) и Next (→) (Вперед).
Поисковые метки
Кнопка Search (Поиск) позволяет автоматически просматривать длинные захваченные фрагменты и искать определенные пользователем события. Все появления заданного события помечаются поисковыми метками, между которыми можно перемещаться с помощью кнопок передней панели Previous (←) (Назад) и Next (→) (Вперед).
В качестве критериев поиска могут использоваться: фронт, глитч, длительность импульса, время ожидания, рант, шаблон, логическое состояние, нарушение времени установки и удержания, переходной процесс и окно.
Используемая в осциллографах серии DPO7000C технология цифрового люминофора позволяет быстрее оценить функционирование исследуемого устройства. Скорость захвата более 250 000 осциллограмм в секунду обеспечивает высокую вероятность обнаружения редко возникающих, но достаточно распространенных в цифровых системах сбоев: поврежденных импульсов, глитчей, нарушений синхронизации и многих других.
Осциллограммы накладываются друг на друга, при этом точки осциллограмм имеют цветовую кодировку, которая зависит от частоты появления. Это позволяет быстро и наглядно выделить события, которые происходят сравнительно часто или, напротив, редко возникающие аномалии.
В осциллографах серии DPO7000C можно установить бесконечную или регулируемую продолжительность послесвечения, то есть время, в течение которого ранее захваченные осциллограммы сохраняются на экране. Это позволяет определить, насколько часто появляется та или иная аномалия.
Опция визуального запуска добавляет новое измерение в пространство возможностей стандартной системы запуска, обеспечивая интуитивный метод настройки условий запуска на основе геометрических фигур, формируемых на экране осциллографа. Эта функция позволяет пользователю задавать фигуры на экране осциллографа, которые квалифицируют события запуска по входящим сигналам. Визуальный запуск может сочетаться со стандартным запуском и выполнять функцию квалификатора событий «A» и «B» на основе булевой логики.
Осциллографы серии DPO7000C предлагают удобный набор средств отладки последовательных шин, включая автоматический запуск и декодирование сигналов шин I2C, SPI, CAN, LIN, FlexRay, RS-232/422/485/UART, MIL-STD-1553 и USB 2.0, а также декодирование последовательных шин MIPI D-PHY DSI-1 и CSI-2, 8b/10b, Ethernet и PCI Express.
Для аппаратуры, реализующей физический уровень следующих последовательных шин — MIPI D-PHY (опция D-PHY), Ethernet 10BASE-T, 10BASE-Te, 100BASE-TX и 1000BASE-T (опция ET3), MOST50 и MOST150 electrical (опция MOST), USB 2.0 (опция USB) — предусмотрены опциональные пакеты программ для автоматизированной проверки на соответствие стандартам. Эти пакеты программ позволяют производить тестирование на основе специализированных тестов для каждого интерфейса.
Дополнительное ПО для анализа источников питания (опция PWR) позволяет проводить быстрый и точный анализ качества электропитания, коммутационных потерь, гармоник, магнитных измерений, области безопасной работы (ОБР), модуляции, пульсации и скорости нарастания (di/'dt, dv/dt). Автоматизированные и воспроизводимые измерения доступны простым нажатием кнопки — никаких внешних компьютеров или установки сложных программ не требуется.
Пакет программ DPOJET Advanced (опция DJA) предлагает расширенные возможности, обеспечивающие полный набор средств для анализа джиттера и временных характеристик, а также для решения других проблем, связанных с качеством сигнала. DPOJET Advanced предлагает дополнительные инструменты анализа, такие как разделение компонентов джиттера на случайный и детерминированный (Rj/Dj), тестирование глазковых диаграмм по маске, а также тестирование по предельным значениям на соответствие критерию «годен/негоден».
Дополнительное ПО для тестирования по предельным значениям (опция LT) и маскам (опция MTM) особенно полезно при долгосрочном наблюдении за сигналами, описании характеристик сигналов при разработке систем и их тестировании на производстве. ПО для тестирования по предельным значениям сравнивает тестируемый сигнал с заведомо хорошей («золотой») версией того же сигнала, в котором пользователь устанавливает вертикальные и горизонтальные допуски. ПО для тестирования по маске содержит обширный набор масок для тестирования сигналов на соответствие телекоммуникационным и компьютерным стандартам. Кроме того, оно позволяет создавать пользовательские маски, которые используются для оценки параметров сигнала.
Дополнительное ПО для анализа шин памяти DDR (опция DDRA) позволяет осуществлять автоматическое распознавание пакетов записи и чтения в шинах памяти DDR1, DDR2, DDR3, LP-DDR, LP-DDR2 и GDDR3, а также проводить измерения на соответствие стандарту JEDEC с проверкой по критерию «годен/не годен» всех фронтов каждого пакета чтения или записи, что идеально подходит для поиска и устранения неисправностей в шинах памяти DDR. Опция DDRA обеспечивает возможность измерения сигналов синхронизации, адресации и управления.
Дополнительное ПО SignalVu™ (опции SVE, SVA, SVM, SVO, SVP и SVT), предназначенное для векторного анализа сигналов, позволяет проводить проверку разрабатываемых широкополосных устройств и измерение параметров сигнала с широким спектром.
Осциллографы серии DPO7000C оснащены цветным сенсорным XGA дисплеем с диагональю 12,1 дюймов (307 мм), позволяющим рассмотреть мельчайшие подробности сигнала.
Интерфейсы
Хост-порты USB 2.0 на передней и боковой панелях позволяют сохранять снимки экрана, настройки прибора и осциллограммы на внешние накопители с интерфейсом USB. На задней панели расположен порт GPIB для дистанционного управления осциллографом с персонального компьютера. Встроенный порт 10/100/1000BASE-T Ethernet обеспечивает подключение к локальной сети, а видеовыход позволяет выводить изображение с экрана осциллографа на внешний монитор или проектор. Для использования в приложениях, в которых по соображениям безопасности запрещено применение портов USB, осциллографы серии DPO7000C оснащены портами PS/2 для подключения клавиатуры и мыши. Съемный жесткий диск в стандартной конфигурации облегчает индивидуальную настройку прибора различными пользователями, а также допускает использование осциллографов на режимных объектах.
Интерфейс пробников TekVPI®
Интерфейс пробников TekVPI устанавливает новый стандарт простоты использования. Пробники с интерфейсом TekVPI оснащены индикаторами состояния и органами управления, а также кнопкой вызова меню пробников, расположенной непосредственно на корпусе пробника. С помощью этой кнопки на экран осциллографа выводится меню, обеспечивающее настройку пробника и управление им. Интерфейс TekVPI позволяет подключать токовые пробники напрямую, без использования отдельного источника питания. Пробниками TekVPI можно управлять дистанционно через интерфейсы USB, GPIB или Ethernet, что позволяет создавать гибкие решения в составе автоматизированных контрольно-измерительных систем.
Настраиваемые окна управления MyScope®
MyScope — это идеальное решение для конфигураций с совместным использованием ресурсов, так как позволяет каждому пользователю иметь свой собственный интерфейс управления, приспособленный для решения конкретных задач. Органы управления MyScope помогают всем пользователям быстрее втянуться в работу после перерыва в пользовании прибором, а также повышают эффективность работы опытных пользователей.
Плавающие лицензии позволяют легко перемещать активируемые ключами опции между любыми осциллографами Tektronix серий MSO/DPO5000, DPO7000 и DPO/DSA/MSO70000. Плавающие лицензии доступны для множества опций, активируемых лицензионными ключами. Для заказа плавающей версии лицензии для какой-либо опции нужно к названию опции добавить префикс «DPOFL-».
Совместная работа с логическими анализаторами для разработки и отладки цифровых систем
Система отображения данных Integrated View (iView™) компании Tektronix позволяет разработчикам цифровых систем более эффективно решать проблемы, связанные с нарушением целостности сигнала, а также быстрее и проще отлаживать и проверять свои системы. Такая интеграция позволяет одновременно наблюдать коррелированные по времени цифровые и аналоговые сигналы и анализировать аналоговые характеристики цифровых сигналов, приводящие к возникновению ошибок. При этом не требуется никакой калибровки пользователем. После настройки функция iView действует полностью автоматически.
Дистанционное управление и расширенный анализ
Существует множество способов подключения к осциллографу серии DPO7000C для проведения расширенного анализа.

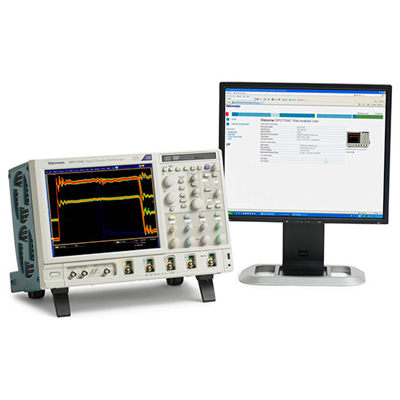

Первый способ основан на использовании удаленного рабочего стола Windows, при этом подключение осуществляется непосредственно к осциллографу, а управление пользовательским интерфейсом производится дистанционно через встроенный удаленный рабочий стол.
При втором способе подключение осуществляется с помощью программного обеспечения Tektronix OpenChoice®. При этом встроенная высокоскоростная шина позволяет передавать захваченные данные непосредственно в программу анализа на рабочем столе Windows гораздо быстрее, чем это допускает обычная шина GPIB. Стандартные промышленные протоколы, такие как интерфейс TekVISA™ и элементы управления ActiveX, позволяют лучше использовать возможности приложений Windows, предназначенных для анализа и документирования данных. В комплект поставки приборов входят драйверы IVI-COM, которые облегчают связь с осциллографом по шине GPIB, передачу данных по последовательному интерфейсу и подключение по локальной сети из приложений, работающих на самом осциллографе или на внешнем ПК. Можно также воспользоваться комплектом разработчика программного обеспечения Software Developer’s Kit (SDK) и создать пользовательское программное обеспечение для автоматизации многоступенчатых процессов регистрации и анализа осциллограмм с помощью Visual BASIC, C, C++, MATLAB, LabVIEW, LabWindows/CVI или другой общедоступной среды разработки приложений (ADE). Для упрощения захвата данных и их прямой передачи в программы, выполняемые на рабочем столе Windows, включены панели инструментов Microsoft® Excel и Word.
Третий способ подключения к осциллографу — подключение через NI LabVIEW SignalExpress Tektronix Edition, позволяющее мгновенно регистрировать, генерировать, анализировать, сравнивать, импортировать и сохранять измеренные данные и сигналы при помощи интуитивно понятного пользовательского интерфейса, основанного на «перетаскивании» объектов и не требующего никакого программирования.
Система вертикального отклонения аналоговых каналов
|
Параметр |
DPO7054C |
DPO7104C |
DPO7254C |
DPO7354C |
|
Число каналов |
4 |
|||
|
Полоса пропускания |
500 МГц |
1 ГГц |
2,5 ГГц |
3,5 ГГц |
|
Время нарастания по уровням от 10 до 90 % (типовое) |
460 пс |
300 пс |
160 пс |
115 пс |
|
Время нарастания по уровням от 20 до 80 % (типовое) |
310 пс |
200 пс |
100 пс |
95 пс |
|
Погрешность коэффициента усиления постоянного напряжения |
±1 % при нулевом смещении |
|||
|
Ограничение полосы пропускания |
В зависимости от модели прибора: 3,0 ГГц, 2,5 ГГц, 2 ГГц, 1 ГГц, 500 МГц, 250 МГц и 20 МГц |
|||
|
Эффективное число разрядов (типичное при синусоидальном сигнале в пределах полосы пропускания на входе 50 Ом, при 50 мВ/дел., при максимальной частоте выборки и длине записи 20 тыс. точек) |
6,8 бит |
6,7 бит |
5,6 бит |
5,6 бит |
|
Случайный шум (ср. кв., тип., в режиме выборки, в полной полосе пропускания, при максимальной частоте выборки) |
||||
|
Чувствительность: 500 мВ |
11,9 мВ |
13,2 мВ |
19,7 мВ |
23,5 мВ |
|
200 мВ |
5,0 мВ |
5,57 мВ |
8,71 мВ |
10,9 мВ |
|
100 мВ |
2,75 мВ |
3,27 мВ |
5,23 мВ |
6,6 мВ |
|
50 мВ |
1,2 мВ |
1,36 мВ |
2,0 мВ |
2,35 мВ |
|
20 мВ |
0,5 мВ |
0,574 мВ |
0,866 мВ |
1,03 мВ |
|
10 мВ |
0,28 мВ |
0,328 мВ |
0,523 мВ |
0,61 мВ |
|
5 мВ |
0,185 мВ |
0,229 мВ |
0,343 мВ |
0,41 мВ |
|
2 мВ |
0,11 мВ |
0,135 мВ |
0,135 мВ |
0,19 мВ |
|
1 мВ |
0,09 мВ |
0,095 мВ |
0,095 мВ |
0,12 мВ |
|
Режим входа |
Связь по переменному току, связь по постоянному току, заземление |
|||
|
Входной импеданс |
1 МОм ±1 %, 13 пФ ±2 пФ; 50 Ом ± 1 % |
|||
|
Входная чувствительность |
1 МОм: от 1 мВ/дел. до 10 В/дел. 50 Ом: от 1 мВ/дел. до 1 В/дел. |
|||
|
Разрешение по вертикали |
8 бит (>более 11 бит в режиме высокого разрешения) |
|||
|
Макс. входное напряжение, 1 МОм |
±150 В (кат. I), снижается при 20 дБ/декаду до 9 Вср.кв. на частотах более 200 кГц |
|||
|
Макс. напряжение на входе, 50 Ом |
5 Вэфф., с пиковыми значениями не более ±24 В |
|||
|
Диапазон позиционирования |
±5 деления |
|||
|
Задержка между любыми двумя каналами (тип.) |
≤100 пс (50 Ом, связь по постоянному току, при одинаковой чувствительности не менее 10 мВ/дел.) |
|||
|
Диапазон смещений |
От 1 до 50 мВ/дел.: ±1 В От 50,5 до 99,5 мВ/дел.: ±(1,5 В — 10 делений) От 100 до 500 мВ/дел.: ±10 В От 505 до 995 мВ/дел.: ±(15 В — 10 делений) От 1 до 5 В/дел.: ±100 В От 5,05 до 10 В/дел.: ±(150 В — 10 делений) |
|||
|
Погрешность смещения |
От 1 до 9,95 мВ/дел.: ±0,2 % × (смещение – положение) ±0,1 дел. ± 1,5 мВ От 10 до 99,5 мВ/дел.: ±0,35 % × (смещение – положение) ±0,1 дел. ± 1,5 мВ От 100 мВ/дел. до 1 В/дел.: ±0,35 % × (смещение – положение) ±0,1 дел. ± 15 мВ От 1,01 до 10 В/дел.: ±0,25 % × (смещение – положение) ±0,1 дел. ± 150 мВ |
|||
|
Развязка между каналами (для любой пары каналов при одинаковой чувствительности), (тип.) |
≥100:1 на частотах ≤100 МГц ≥30:1 в диапазоне от 100 МГц до 2,5 ГГц ≥20:1 в диапазоне от 2,5 до 3,5 ГГц |
|||
Система горизонтального отклонения, аналоговые каналы
|
Параметр |
DPO7054C |
DPO7104C |
DPO7104C с опцией 2SR |
DPO7254C / DPO7354C |
|
Макс. частота дискретизации (1 канал) |
20 Гвыб./с |
20 Гвыб./с |
40 Гвыб./с |
40 Гвыб./с |
|
Макс. частота дискретизации (2 канала) |
10 Гвыб./с |
10 Гвыб./с |
20 Гвыб./с |
20 Гвыб./с |
|
Макс. частота дискретизации (3 или 4 канала) |
5 Гвыб./с |
5 Гвыб./с |
10 Гвыб./с |
10 Гвыб./с |
|
Макс. частота дискретизации в эквивалентном масштабе времени |
4 Твыб./с |
|||
|
Макс. длина записи в стандартной конфигурации |
50 млн точек (1 канал), 25 млн точек (2 канала), 12,5 млн точек (3 или 4 канала) |
|||
|
Макс. длина записи с опцией 2RL |
125 млн точек (1 канал), 50 млн точек (2 канала), 25 млн точек (3 или 4 канала) |
|||
|
Макс. длина записи с опцией 5RL |
250 млн точек (1 канал), 125 млн точек (2 канала), 50 млн точек (3 или 4 канала) |
|||
|
Макс. длина записи с опцией 10RL |
— |
500 млн точек (1 канал) 250 млн точек (2 канала) 125 млн точек (3 или 4 канала) |
||
|
Макс. продолжительность захвата с макс. частотой дискретизации в режиме реального времени (1 канал) |
1-2 мс при стандартной длине записи, до 10 мс с опциями увеличения длины записи |
|||
|
Диапазон скоростей развертки |
От 1,25 пс/дел. до 1000 с/дел. |
От 1,25 пс/дел. до 1000 с/дел. |
От 1,25 пс/дел. до 1000 с/дел. |
От 1,25 пс/дел. до 1000 с/дел. |
|
Разрешение по времени (в режиме ET/IT) |
500 фс |
500 фс |
250 фс |
250 фс |
|
Диапазон задержки развертки |
от –10 делений до 1000 с. |
|||
|
Диапазон межканального фазового сдвига |
± 75 нс |
|||
|
Погрешность измерения промежутков времени |
((0,06 от периода дискретизации) + (2,5 ч./млн × показание)) ср.кв. |
|||
|
Джиттер сигнала запуска |
1,5 псср.кв. с выключенным режимом улучшенного запуска <100 фсср.кв. с > |
|||
|
Уровень собственного джиттера |
<1 псср.кв. (<2 пспик) > <2,5 псср.кв. для > <65 частей > |
|||
|
Погрешность развертки |
±2,5 ч./млн + старение <1 ч./млн > |
|||
Режимы регистрации
|
Режим |
Описание |
|
Выборка |
Захват и отображение выборочных значений |
|
Пиковая детекция |
Захватываются узкие глитчи при всех значениях частоты дискретизации в режиме реального времени: 1/частота дискретизации при ≤10 Гвыб./с |
|
Усреднение |
В среднее значение включаются от 2 до 10 000 осциллограмм |
|
Огибающая |
От 1 до 2×109 осциллограмм, по которым производится построение огибающей минимумов-максимумов |
|
Высокое разрешение |
Узкополосное усреднение в реальном времени позволяет снизить случайные шумы и повысить разрешение |
|
Режим прокрутки |
Последовательная прокрутка по экрану справа налево осциллограммы, получаемой при скорости развертки менее 50 мс/дел. До 10 Мвыб./с с макс. длиной 40 млн точек |
|
Режим захвата FastAcq |
Режим FastAcq оптимизирует прибор для анализа динамических сигналов и захватывает редко повторяющиеся события |
|
Максимальная частота захвата осциллограмм методом FastAcq |
>250 000 осциллограмм/с по всем 4 каналам |
|
База данных сигналов |
Точная база данных осциллограмм, предоставляющая трехмерный массив значений амплитуды сигнала, времени и числа отсчетов |
|
Режим FastFrame™ |
Память, предназначенная для регистрации осциллограммы, разбивается на сегменты; максимальная частота запуска >310 000 осциллограмм/с. Время прихода сигнала записывается вместе с каждым событием. Функция поиска кадров Frame Finder облегчает визуальное наблюдение переходных процессов |
Система запуска Pinpoint®
|
Параметр |
Описание |
|
Чувствительность по входу запуска |
|
|
Внутренняя связь по постоянному току |
0,7 дел. от 0 до 50 МГц с увеличением до 1,2 дел. при повышении частоты до номинального значения аналоговой полосы пропускания 2,5 ГГц (тип.) и до 2,5 дел. на частоте 3,5 ГГц |
|
Внешний запуск (дополнительный вход) 1 МОм |
250 мВ от постоянного тока до 50 МГц с увеличением до 350 мВ при повышении частоты до 250 МГц (типичное значение) |
|
Параметры запуска |
|
|
Запуск по событию A и по событию B с задержкой |
Фронт, глитч, длительность, рант, время ожидания, длительность перехода, логический шаблон, логическое состояние, установка/удержание, окно — все режимы, кроме фронта, шаблона и состояния, могут быть логическими состояниями, определяемыми одним или двумя каналами |
|
Задержка запуска по времени |
От 3,2 нс до 3 000 000 с |
|
Задержка запуска по событиям |
От 1 до 2 000 000 000 событий |
|
Типы опционального запуска по последовательным протоколам (только для события A) |
I2C, SPI, CAN, LIN, FlexRay, RS-232/422/485/UART, MIL-STD-1553, USB 2.0 |
|
Основные режимы запуска |
Автоматический, нормальный и однократный |
|
Расширенные системы запуска |
Выбираются пользователем; возможна коррекция задержки между каналом запуска и каналом захвата данных (поддерживаются все типы запуска Pinpoint для событий A и B, за исключением запуска по шаблону и типов запуска, недоступных в режиме FastAcq) |
|
Последовательности запуска |
Основная, задержка по времени, задержка по событиям, сброс по времени, сброс по состоянию, сброс по переходу, сканирование события B. Все последовательности могут включать отдельную задержку горизонтальной развертки после события запуска для позиционирования окна захвата во времени |
|
Запуск по коммуникационным сигналам |
Требуется опция MTM. Поддержка сигналов с кодировкой AMI, HDB3, BnZS, CMI, MLT3 и NRZ. Возможность выбора единицы с положительной или отрицательной полярностью, формы нулевого импульса или глазковой диаграммы в зависимости от требований стандарта. |
|
Запуск по видеосигналу (форматы и частота кадров) |
Запуск по отрицательным синхроимпульсам композитного видеосигнала, полю 1 или полю 2 для систем с чересстрочной разверткой, любому полю, заданной строке или любой строке в системах с чересстрочной и прогрессивной разверткой. Поддерживаются системы NTSC, PAL, SECAM и HDTV 1080/24sF, 1080p/25, 1080i/50, 1080i/60, 1080p/24, 720p/60, 480p/60. |
|
Запуск по кодовой последовательности (кодограмме) |
(Только для моделей DPO7254C и DPO7354C, требуется опция ST1G.) Распознавание слов длиной до 64 бит, биты, указанные в двоичном (высокий, низкий, не важно) или шестнадцатеричном формате. Запуск по данным с кодированием NRZ со скоростью до 1,25 Гбит/с. |
|
Система восстановления тактовой частоты |
(Только для моделей DPO7254C и DPO7354C, требуется опция ST1G или MTM) |
|
Полоса пропускания петли ФАПЧ при восстановлении тактовой частоты |
Фиксированная со скоростью фБод/500 |
|
Диапазон системы восстановления тактовой частоты |
От 1,5 Мбод до 1,25 Гбод |
|
Джиттер системы восстановления тактовой частоты |
20 псср.кв. + 1,25% от ср.кв. битового периода для шаблонов данных PRBS 20 псср.кв. + 1,25% от ср.кв. битового периода для повторяющегося шаблона данных «0011» |
|
Диапазон отслеживания/захвата |
±5% от требуемой скорости передачи в бодах (тип.) |
|
Минимальная амплитуда сигнала, необходимая для восстановления тактовой частоты |
1 дел.размах при скорости до 1,25 Гбод (тип.) |
|
Диапазон уровней запуска (внутренний) |
±12 делений от центра экрана |
|
Уровень сигнала запуска на дополни- тельном входе Aux In |
Интерфейс TekVPI; ±5 В (50 Ом); 150 В (КАТ I), снижается с крутизной 20 дБ/декаду до 9 Вср. кв. на частотах более 200 кГц (1 МОм) |
|
Уровень запуска (линейный) |
Фиксированный при 0 В |
|
Режим по входу системы запуска |
Связь по постоянному и переменному току (затухание при частоте <60 >30 кГц), ФНЧ (затухание при частоте <80 > |
|
Диапазон задержки запуска |
От 250 нс до 100 с |
Режимы запуска
|
Режим |
Описание |
|
Фронт |
Положительный или отрицательный фронт на любом канале или на дополнительном входе передней панели. Возможна связь по постоянному току, переменному току, ФНЧ, ФВЧ и подавление шума |
|
Глитч |
Запуск или блокировка запуска по глитчам положительной, отрицательной или любой полярности. Минимальная длительность глитча 170 пс (тип.), время восстановления для повторного запуска около 250 пс (для DPO7254C и DPO7354C). |
|
Длительность импульса |
Запуск по положительным или отрицательным импульсам, длительность которых меньше или больше указанного значения (от 225 пс до 10 с). |
|
Рант |
Запуск по импульсу, который пересек один порог и, не дойдя до второго порога, снова пересек первый. Это событие стробируется по времени или по результату логической операции. |
|
Окно |
Запуск по сигналу, который пересек границу окна, заданного пользователем двумя порогами, войдя в это окно или выйдя из него. Это событие стробируется по времени или по результату логической операции. |
|
Тайм-аут |
Запуск по событию, уровень которого оставался высоким, низким или любым в течение заданного времени (от 300 пс до 1 с) |
|
Переход |
Запуск по фронтам импульсов, крутизна которых больше или меньше указанной величины. Фронт может быть передним, задним или любым. |
|
Установка/удержание |
Запуск по нарушениям времени установки и времени удержания, определяемым по тактовому сигналу и сигналу данных на любом из входных каналов |
|
Логическое выражение |
Запуск в том случае, если некоторое логическое выражение принимает значение «Ложь» или сохраняет значение «Истина» в течение указанного времени (от 300 пс до 1 с). Логические значения (И, ИЛИ, И-НЕ, ИЛИ-НЕ), указанные для всех входных аналоговых каналов, определяются как «Высокое», «Низкое» или «Безразлично» |
|
Логическое состояние |
Любая комбинация логических состояний каналов (1, 2, 3), тактируемая перепадом по каналу 4. Запуск происходит по переднему или заднему фронту тактового сигнала. |
|
Параллельная шина |
Запуск по заданным значениям данных на определенной параллельной шине |
|
Видеосигнал |
Запуск по всем строкам, по строке с определенным номером, по четным, нечетным или по всем полям сигналов NTSC, PAL, SECAM, and HDTV 480p/60, 576p/50, 875i/60, 720p/30, 720p/50, 720p/60, 1080/24sF, 1080i/50, 1080p/25, 1080i/60, 1080p/24, 1080p/25, 1080p/50, 1080p/60, двухуровневому и трехуровневому синхросигналам. |
|
Визуальный запуск (опция) |
Обеспечивается опцией VET. Запуск в любом из аналоговых каналов производится по максимум 8 заданным областях, в том числе в форме прямоугольника, треугольника, трапеции, шестиугольника и произвольной фигуры |
|
Коммуникационный сигнал (опция) |
Обеспечивается опцией MTM. Позволяет работать с сигналами с кодированием AMI, HDB3, BnZS, CMI, MLT3 и NRZ. |
|
I2C (опция) |
Обеспечивается опцией SR-EMBD. Запуск по старту, повторному старту, стопу, пропущенному подтверждению, адресу (7 или 10 бит), данным (1–5 бит), адресу и данным на шинах I2C со скоростью до 10 Мбит/с |
|
SPI (опция) |
Обеспечивается опцией SR-EMBD. Запуск по выбору ведомой станции, повторному старту, времени ожидания или данным (от 1 до 16 слов) шины SPI со скоростью до 10 Мбит/с. |
|
CAN (опция) |
Обеспечивается опцией SR-AUTO. Запуск по началу фрейма, типу фрейма (данные, дистанционное управление, ошибка, переполнение), идентификатору, данным, идентификатору и данным, концу фрейма, пропущенному подтверждению, по ошибке вставки битов или ошибке контрольной суммы в сигналах шины CAN со скоростью до 1 Мбит/с. |
|
LIN (опция) |
Обеспечивается опцией SR-AUTO. Запуск по синхросигналу, идентификатору, данным, идентификатору и данным, пробуждающему фрейму, усыпляющему фрейму и по ошибкам шин LIN со скоростями до 1 Мбит/с. |
|
FlexRay (опция) |
Обеспечивается опцией SR-AUTO. Запуск по бит-индикаторам (нормальный, информационный, нулевой, синхронизирующий, стартовый), числу циклов, полям заголовка (бит-индикаторам, идентификатору, длине информационной посылки, контрольной сумме заголовка и числу циклов), идентификатору, данным, идентификатору и данным, концу фрейма или по ошибкам шин FlexRay со скоростью до 10 Мбит/с |
|
MIL-STD-1553 (опция) |
Обеспечивается опцией SR-AERO. Запуск по синхросигналу, командному слову, слову статуса, слову данных, времени ожидания и по ошибке в сигналах шин MIL-STD-1553 со скоростью до 1 Мбит/с |
|
RS-232/422/485/UART (опция) |
Обеспечивается опцией SR-COMP. Запуск по стартовому биту, концу передаваемого пакета, концу принимаемого пакета, данным (1–5 слов), ошибке четности на шинах RS-232 со скоростью до 10 Мбит/с |
|
USB 2.0 (опция) |
Обеспечивается опцией SR-USB. Низкоскоростная шина. Запуск по сигналу синхронизации, сбросу, паузе, возобновлению, концу пакета, маркерному пакету (адресу), пакету данных, пакету установки соединения, специальному пакету и по ошибке. Запуск по маркерному пакету — любой тип маркера, SOF, OUT, IN, SETUP; адрес можно указать для типа маркеров: Any, OUT, IN и SETUP. Можно определить запуск по адресу, который ≤, <, >, ≥, != указанному значению или попадает в пределы или за пределы указанного диапазона. Номер фрейма маркера SOF можно вводить в двоичном, шестнадцатеричном, беззнаковом десятичном и безразличном формате. Запуск по пакету данных — любой тип данных, DATA0, DATA1; можно определить запуск по данным, которые ≤, <, >, ≥, != указанному значению или попадают в пределы или за пределы указанного диапазона. Запуск по пакету установки соединения — любой тип установки соединения, ACK, NAK, STALL. Запуск по специальному пакету — любой специальный тип, зарезервированный. Запуск по ошибке — проверка PID, CRC5 или CRC16, вставка битов. |
|
Полноскоростная шина. Запуск по сигналу синхронизации, сбросу, паузе, возобновлению, концу пакета, маркерному пакету (адресу), пакету данных, пакету установки соединения, специальному пакету и по ошибке. Запуск по маркерному пакету — любой тип маркера, SOF, OUT, IN, SETUP; адрес можно указать для типа маркеров: Any, OUT, IN и SETUP. Можно определить запуск по адресу, который ≤, <, >, ≥, != указанному значению или попадает в пределы или за пределы указанного диапазона. Номер фрейма маркера SOF можно вводить в двоичном, шестнадцатеричном, беззнаковом десятичном и безразличном формате. Запуск по пакету данных — любой тип данных, DATA0, DATA1; можно определить запуск по данным, которые ≤, <, >, ≥, != указанному значению или попадают в пределы или за пределы указанного диапазона. Запуск по пакету установки соединения — любой тип установки соединения, ACK, NAK, STALL. Запуск по специальному пакету — любой специальный тип, PRE, зарезервированный. Запуск по ошибке — проверка PID, CRC5 или CRC16, вставка битов. |
|
|
Высокоскоростная шина. Запуск по информации на уровне протокола не выполняется. |
|
|
Примечание. Поддержка запуска, декодирования и поиска по сигналам высокоскоростной шины USB 2.0 реализована только в моделях с полосой пропускания не менее 1 ГГц. |
|
|
CAN (опция) |
Обеспечивается опцией LSA. Запуск по началу фрейма, типу фрейма (данные или дистанционное управление), идентификатору, данным, идентификатору и данным, концу фрейма или пропущенному подтверждению в сигналах шины CAN |
|
Кодовая последовательность (опция) |
Обеспечивается опцией ST1G. Производится захват последовательного потока данных со встроенным восстановлением тактовой частоты для сигналов стандарта NRZ со скоростью передачи до 1,25 Гбит/с. Может дополняться запуском с фиксацией последовательности для захвата повторяющихся фрагментов в длинных последовательностях данных. |
Поиск и маркировка событий
|
Параметр |
Описание |
|
Расширенный поиск и система маркеров |
Автоматическая маркировка событий и документирование осциллограмм. Поиск переднего, заднего или переднего и заднего фронта, глитчей, рантов, импульсов определенной длительности, а также поиск по скорости перехода, по времени установки и удержания, по времени ожидания, по окнам, или поиск любому логическому выражению или модели состояния, до 8 типов событий по любому из 4 аналоговых каналов. С опцией DDRA — поиск пакетов записи и чтения на шине DDR. Все найденные события заносятся в таблицу событий. Для всех событий добавляются метки времени относительно момента запуска. При обнаружении события сбор данных прекращается. |
Измерения параметров осциллограмм
|
Измерение |
Описание |
|
Курсоры |
Осциллограмма и экран |
|
Автоматические измерения |
53 вида, 8 из которых могут отображаться на экране одновременно |
|
Статистика измерений |
Среднее значение, минимум, максимум, стандартное отклонение |
|
Опорные уровни |
Определяемые пользователем опорные уровни для автоматических измерений могут быть заданы в процентах или в единицах измеряемой величины |
|
Стробирование |
Выделяет конкретное появление события в захваченном сигнале для выполнения его измерения с помощью курсоров экрана или курсоров сигнала |
|
Амплитудные характеристики сигналов |
Амплитуда, высокий и низкий уровни, максимальное и минимальное значения, размах, среднее значение, среднее значение за период, среднеквадратическое значение, среднеквадратическое за период, положительный и отрицательный выбросы |
|
Временные характеристики сигналов |
Время нарастания и спада, длительность положительного и отрицательного импульса, положительный и отрицательный коэффициент заполнения, период, частота, задержка |
|
Комбинированные характеристики |
Площадь, площадь за период, фаза, длительность пакета |
|
Гистограммы параметров |
Число осциллограмм, число попаданий в заданную область, количество пиков, медиана, максимум, минимум, размах, среднее (μ), стандартное отклонение (сигма), μ + 1 сигма, μ + 2 сигма, μ + 3 сигма |
|
Измерения по глазковой диаграмме |
Коэффициент контрастности (абсолютное значение, %, дБ), высота и ширина глазковой диаграммы, вершина глазковой диаграммы, основание глазковой диаграммы, % пересечения, джиттер (размах, ср. кв., 6 сигма), уровень шума (размах, ср. кв.), отношение сигнал/шум, циклические искажения, добротность |
|
Режим построения гистограмм |
Гистограмма представляет собой массив значений, отражающих полное число попаданий в заданную пользователем область экрана. Гистограмма выводится в виде графика распределения числа попаданий, а также в виде массива численных значений, которые можно измерять. Источники данных: канал 1, канал 2, канал 3, канал 4, опорный сигнал 1, опорный сигнал 2, опорный сигнал 3, опорный сигнал 4, математическая функция 1, математическая функция 2, математическая функция 3, математическая функция 4 Типы — вертикальная, горизонтальная |
Обработка осциллограмм/математические функции
|
Параметр |
Описание |
|
Количество расчетных осциллограмм |
До 4 |
|
Арифметические операции |
Сложение, вычитание, умножение и деление осциллограмм и скалярных величин. |
|
Алгебраические выражения |
Определение сложных алгебраических выражений, которые могут включать осциллограммы, скалярные величины, определяемые пользователем переменные и результаты параметрических измерений. Выполнение математических вычислений с использованием сложных уравнений. Пример: (Integral (CH1 — Mean(CH1)) × 1.414 × VAR1) |
|
Математические функции |
Среднее, инверсия, интеграл, дифференциал, квадратный корень, экспонента, Log10 Log e, абсолютная величина, наименьшее целое число, наибольшее целое число, минимум, максимум, Sin, Cos, Tan, ASin, ACos, ATan, Sinh, Cosh, Tanh |
|
Логические операции сравнения |
Булево значение результата сравнения >, <, > |
|
Функции в частотной области (БПФ) |
Амплитуды и фазы спектральных составляющих или их действительные и мнимые части |
|
Единицы измерения по вертикали (БПФ) |
Амплитуда: линейные, дБ, дБм Фаза: градусы, радианы, групповая задержка |
|
Оконные функции (БПФ) |
Прямоугольное, Хэмминга, Хеннинга, Кайзера-Бесселя, Блекмана-Харриса, Гаусса, плоское 2, экспоненциальное |
|
Определение осциллограммы |
Произвольное математическое выражение |
|
Функции фильтрации |
Настраиваемые фильтры. Пользователь задает фильтр с необходимыми коэффициентами фильтра. Файлы фильтров входят в комплект поставки. |
|
Настраиваемые математические функции |
Пользовательские программные модули MATLAB и .NDT для определения расчетной осциллограммы |
|
Функция маскирования |
Функция, создающая карту элементов изображения в базе данных осциллограмм на основе примера осциллограммы. Можно задать счетчик выборок. |
ПО
|
Программное обеспечение |
Описание |
|
NI LabVIEW SignalExpress Tektronix Edition |
Полностью интерактивная измерительная среда, оптимизированная для осциллографов серии DPO7000C, позволяет мгновенно захватывать, генерировать, анализировать, сравнивать, импортировать и сохранять результаты измерений и сигналы с помощью интуитивно понятного пользовательского интерфейса с перетаскиванием мышкой и не требует никакого программирования. Версия ПО, входящая в стандартную комплектацию осциллографов серии DPO7000C, поддерживает захват, управление, просмотр и экспорт живых сигналов. Полная версия (SIGEXPTE) дополнительно обеспечивает обработку сигналов, расширенные средства анализа, функции измерения смешанных сигналов, свипирование, граничное тестирование и определяемые пользователем пошаговые операции. Для каждого прибора доступна 30-дневная пробная версия. |
|
Драйвер IVI |
Предоставляет стандартный интерфейс программирования приборов для распространенных приложений: LabVIEW, LabWindows/CVI, Microsoft.NET и MATLAB. Стандарт IVI-COM. |
|
Веб-интерфейс LXI, класс C |
Обеспечивает подключение к осциллографу DPO7000C через стандартный браузер путем ввода IP адреса осциллографа в адресной строке браузера. Веб-интерфейс позволяет просматривать состояние и конфигурацию прибора, а также контролировать и изменять параметры сетевого интерфейса. Алгоритм работы интерфейса соответствует спецификации стандарта LXI, класс C. |
Характеристики дисплея
|
Параметр |
Описание |
|
Тип |
Жидкокристаллический цветной сенсорный экран с активной матрицей |
|
Размер экрана |
Диагональ: 12,1 дюймов (307 мм) |
|
Разрешение экрана |
1024 пикселя по горизонтали × 768 пикселей по вертикали (XGA) |
|
Представление сигналов |
Векторы, точки, переменное послесвечение, бесконечное послесвечение |
|
Цветовая палитра |
Обычная, зеленая, серая, температурная, спектральная и пользовательская |
|
Формат отображения |
YT, XY |
Компьютер и периферия
|
Параметр |
Описание |
|
Операционная система |
64-разрядная ОС Windows 7 Максимальная Эксплуатационные испытания прибора проведены в соответствии с базовыми требованиями DSS версии 1.1 Национального института стандартов и технологий (NIST), которые также известными под названием «Базовые конфигурации правительства США» (United States Government Configuration Baseline — USGCB) |
|
Процессор |
Процессор Intel Core 2 Duo, ≥3 ГГц |
|
Память |
≥8 ГБ |
|
Жесткий диск |
Съемный жесткий диск емкостью ≥500 ГБ (SATA, 3,5 дюйма) |
|
Привод для оптических дисков |
Привод CD-R/W и DVD-R на передней панели |
|
Мышь |
Оптическая мышь с колесиком, интерфейс USB |
|
Клавиатура |
Малогабаритная клавиатура с интерфейсом USB и концентратором (код заказа 1 19-7083-xx) |
Порты ввода-вывода
|
Порт |
Описание |
|
Высокоскоростной хост-порт USB 2.0 |
Поддерживает USB накопители, принтеры, клавиатуру и мышь. Порты расположены на передней и боковой панелях. Возможно отключение отдельных портов. |
|
Порт GPIB |
Разъем IEEE 488.2 на задней панели. |
|
Сетевой порт LAN |
Разъем RJ-45, поддержка 10/100/1000Base-T. |
|
Выход видеосигнала |
Разъем DVI-I, используется для вывода изображения с экрана осциллографа на внешние монитор или проектор. Поддержка режима расширенного рабочего стола и режима клонирования |
|
Аудиопорты |
Миниатюрные гнезда 3,5 мм |
|
Порт клавиатуры |
PS/2-совместимый |
|
Порт мыши |
PS/2-совместимый |
|
Дополнительный вход |
Разъем TekVPI на передней панели. Максимальное входное напряжение 150 В (кат. I) |
|
Дополнительный выход (программное переключение) |
Выход запуска: ТТЛ-совместимый импульс, подаваемый при запуске осциллографа Выход опорного генератора: ТТЛ-совместимый выход внутреннего генератора опорной частоты 10 МГц |
|
Вход внешнего опорного сигнала |
Генератор тактовой частоты может синхронизироваться с внешним опорным сигналом с частотой 10 МГц (10 МГц ±1 %) |
|
Выход аналогового сигнала |
Через разъем BNC выводится буферизованный сигнал канала 3. 50 мВ/дел. ±20 % на нагрузку 1 МОм; 25 мВ/дел. ±20 % на нагрузку 50 Ом. Полоса 100 МГц при нагрузке 50 Ом |
|
Выход компенсатора пробника |
Контакты на передней панели Амплитуда: 1 В ±20 % на нагрузку не менее 50 Ом Частота: 1 кГц ± 5 % |
|
Восстановленный тактовый сигнал (только для DPO7254C и DPO7354C) |
(Требуется опция MTM.) Разъем BNC, скорость ≤1,25 Гбит/с, амплитуда выходного сигнала ≥130 мВразмах на нагрузку 50 Ом |
|
Восстановленный сигнал данных (только для DPO7254C и DPO7354C) |
(Требуется опция MTM.) Разъем BNC, скорость ≤1,25 Гбит/с, амплитуда выходного сигнала 200 мВ на нагрузку 50 Ом |
LXI (расширение локальной сети для измерительных приборов)
Класс - Интерфейс LXI класса C
Версия - 1.3
Источник питания
От 100 до 240 В ±10 %, от 47 до 63 Гц, <550 Вт
115 Вср. кв. ±10 %, 360...400 Гц, кат. I, <500 В-А
Физические характеристики
|
Конфигурация настольного блока |
|
|
Габариты |
мм |
|
Высота |
292 |
|
Ширина |
451 |
|
Глубина |
265 |
|
Масса |
кг |
|
Нетто |
15 |
|
В упаковке |
28,9 |
|
Вариант монтажного набора |
|
|
Размеры |
мм |
|
Высота |
331 |
|
Ширина |
479 |
|
Глубина (от монтажной проушины в стойке до задней панели прибора) |
231,75 |
|
Масса |
кг |
|
Нетто |
17,4 |
|
Набор для монтажа в стойку |
2,5 |
|
Необходимое пространство для охлаждения |
|
|
Размеры |
мм |
|
Сверху |
0 |
|
Снизу |
0 |
|
Левая боковая панель |
76 |
|
Правая боковая панель |
0 |
|
Спереди |
0 |
|
Сзади |
0 |
Характеристики окружающей среды
|
Параметр |
Описание |
|
Температура |
|
|
При эксплуатации |
От +5 до +45 °C, без конденсации |
|
При хранении |
От –40 до +71 °C, скорость изменения не должна превышать 15 °C в час, без DVD- и компакт-дисков не в дисководе |
|
Влажность |
|
|
При эксплуатации |
Относительная влажность от 8 до 80 % (температура по увлажненного термометру не более +29 °C) при температуре не более +45 °C, без конденсации. Верхний предел снижается до 30 % при температуре +45 °C |
|
При хранении |
Относительная влажность от 5% до 90% (температура по увлажненного термометру не более +29 °C) при температуре не более +60 °C, без конденсации. Верхний предел снижается до 20% при температуре +60 °C |
|
Высота над уровнем моря |
|
|
При эксплуатации |
3000 м |
|
При хранении |
12 192 м |
|
Соответствие нормативным документам |
|
|
Электромагнитная совместимость |
2004/108/EC |
|
Сертификация |
UL61010-1, 2-е изд.; CSA61010-1 2-е изд.; EN61010-1:2001; IEC 61010-1:2001 |
|
ПОХОЖИЕ ТОВАРЫ
|
||||||||||||
