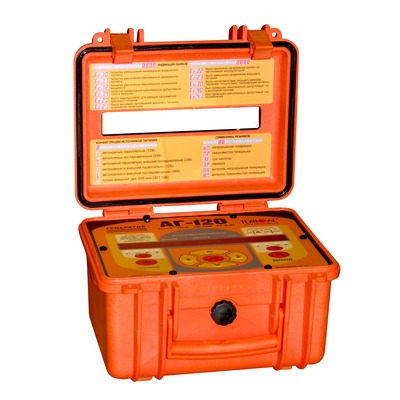

Частоты генерируемого сигнала, Гц

частоты f1, f2, f3 («постоянные»)

выбираются пользователем в диапазоне 200...9999 Гц с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память.

частота f4 («временная»)

выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания.

Режимы генерации

режим 1

непрерывный «НП»

режим 2
длительность импульса, мс
частота следования импульсов, Гц

кратковременные посылки «ПР»
100
1

трехчастотный (посылки с чередованием частот f1, f2, f3) «3F»
100
2,3

Выходные параметры

Выходной ток, А

максимальный в ручном режиме:
- непрерывная и трехчастотная генерация
- импульсные посылки

10
15

задаваемый для автосогласования

четыре значения (I1, I2, I3, I4) выбираются пользователем в диапазоне 0,1...9,9А с дискретностью 0,1А и заносятся в энергонезависимую память

Максимальное выходное напряжение, В

- при автономном питании
- с добавлением внешнего аккумулятора 12В
- при питании от сетевого блока

220
330
140

Максимальная выходная мощность при полностью заряженных аккумуляторах, Вт

- при автономном питании или от внешнего аккумулятора 24В

120 непрерывно и «3F» на 1,2...300 Ом / 180 импульсы на 0,8...200 Ом

- с добавлением внешнего аккумулятора 12В

180 непрерывно и «3F» на 1,8...450 Ом / 270 импульсы на 1,2...300 Ом

- от сетевого блока (СБП)

70 на 0,7...200 Ом

ПРИМЕЧАНИЕ.
При неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,4кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3dB.

Допустимое сопротивление нагрузки

любое
Огранич. тока на «низкоомных» нагрузках,
«Uмакс» на «высокоомных» нагрузках.

Диапазон сопротивлений согласованной нагрузки, не уже, Ом

для минимального задаваемого тока (0,1А)
- при автономном питании
-с добавлением внешнего аккумулятора 12В

4...2200
4...3300

для максимального непрерывного тока (10А)
- при автономном питании
- с добавлением внешнего аккумулятора 12В

0...1,2
0...1,8

для максимального тока в импульсе (15А)
- при автономном питании
- с добавлением внешнего ак-кумулятора 12В

0...0,8
0...1,2

Согласование с нагрузкой

Источники питания

Встроенный аккумуляторный комплект

два свинцово - кислотных герметизированных аккумулятора 12В/12Ач (технология AGM) с автоматической перекоммутацией: 12В/24Ач или 24В/12Ач

Ресурс питания при температуре окружающей среды 0ºС в зависимости от изначально достигнутой мощности не менее, час

- непрерывная генерация

1,2 при 120Вт автономно/180Вт с доп. акк. 12В
3 при 60Вт автономно/90Вт с доп. акк. 12В

- импульсные посылки одной частоты

8 при 180Вт автономно/270Вт с доп. акк. 12В
20 при 90Вт автономно/130Вт с доп. акк. 12В

- импульсные посылки трех частот

4 при 120Вт автономно/180Вт с доп. акк. 12В
10 при 60Вт автономно/90Вт с доп. акк. 12В

Время зарядки автономных аккумуляторов не более, час

Сетевой блок для работы или зарядки аккумуляторов

выходное напряжение 15В, выходной ток 15А max

Допустимые внешние аккумуляторы

11...14В / 22...28В ≥24Ач

Функциональные особенности

Автоматические функции

Автоматические выключения генерации (зарядки)

- при разряде аккумуляторов ниже допустимой нормы (предотвращение глубокого необратимого разряда)
- при несоответствии внешнего напряжения режиму зарядки
- при превышении допустимого потребляемого тока
- при отключении внешнего питания в процессе генерации
- при коротком замыкании выхода в процессе генерации
- при несоответствии режима генерации наличию/отсутствию антенны на выходе

Типы подключаемых нагрузок

- непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля
- непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря - «заземлителя»
- индуктивное подключение с применением передающей рамочной антенны на частоте 8928Гц (выбирается автоматически при подключении антенны)
- индуктивное подключение с применением передающих «клещей» (возможен выбор кабеля из пучка)

Автоматическое повторное согласование

при отклонениях установленного тока нагрузки более ±2dB

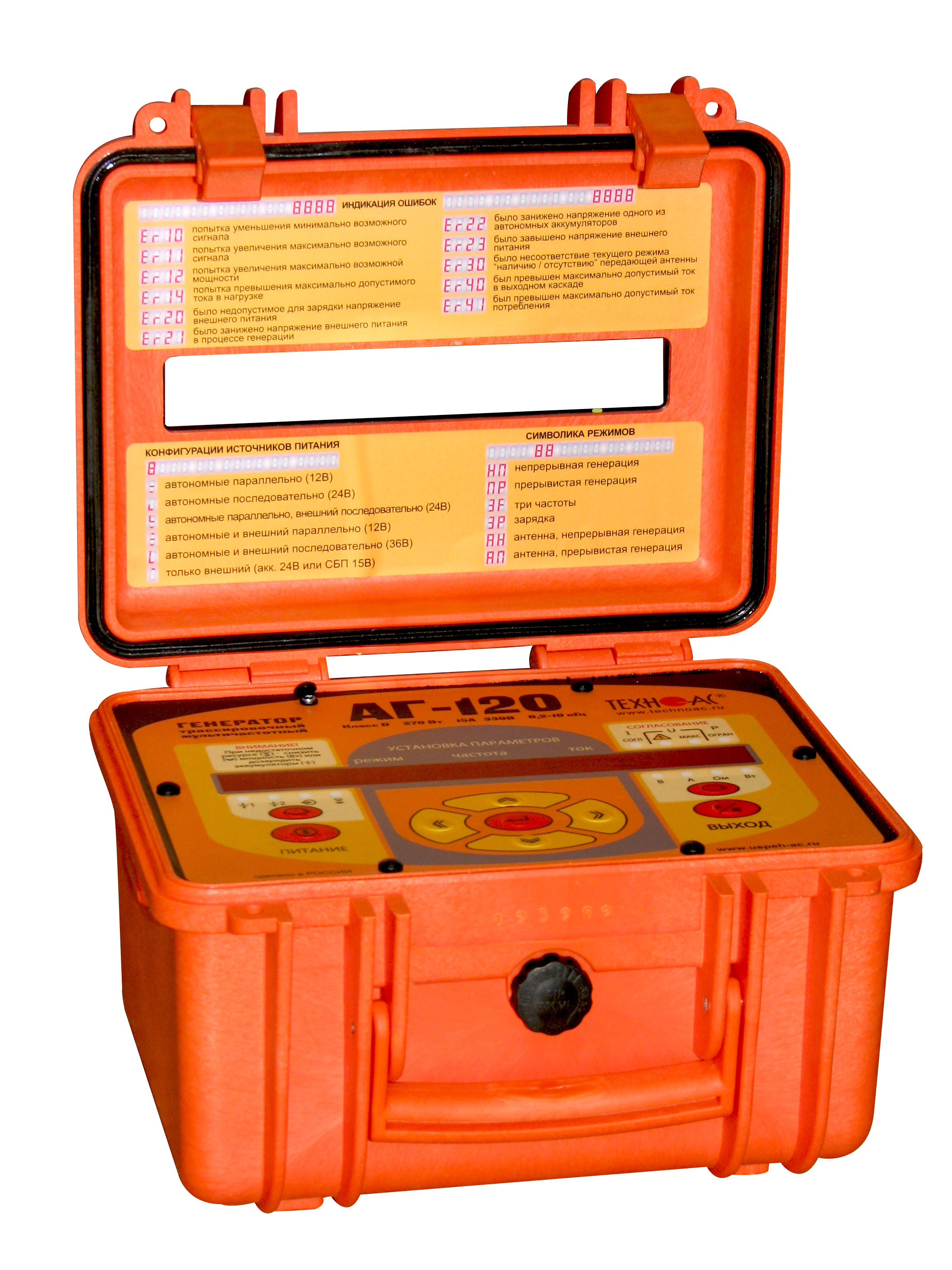

Конструктивные параметры

Выходной усилитель мощности

импульсный, технология CLASS D(BD), КПД > 80%

Светодиодные сверхъяркие цифровые индикаторы широкого температурного диапазона

- все питающие напряжения
- режимы и установки
- ресурс питания
- «МУЛЬТИМЕТР ВЫХОДА»:
«напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке»

Управление

девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря «запоминанию» установленных параметров). «Интуитивный» интерфейс.

Габаритные размеры электронного блока (кейса), не более, мм

305х270х194

Вес электронного блока,
не более, кг

12

Условия эксплуатации

Допустимый диапазон температур окружающей среды при эксплуатации

Класс климатической защиты

IP54 (пылеводонепроницаемый ударопрочный корпус)
