Генератор трассировочный АГ-144, мощностью 60 Вт

  • Генератор трассировочный АГ-144, мощностью 60 Вт

    /images/all/3/955/big/img_5.jpg

    jijijij

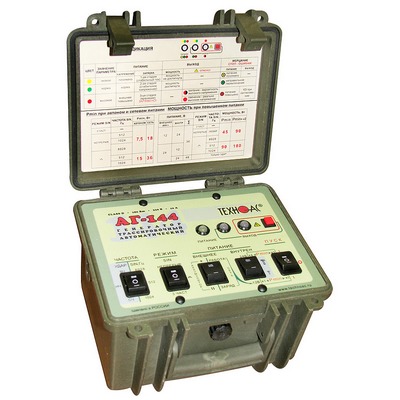

    Генератор трассировочный АГ-144, мощностью 60 Вт

снят с производства

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
ТЕХНО-АС


Страна производитель: Россия Россия

Гарантия: 1 год
Руководство по эксплуатации: Скачать (PDF, 467.26KB)
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Генератор трассировочный АГ-144

Тип оборудования: трассировочный генератор

Страна производитель: Россия
Серия: АГ (автоматический генератор)
Модель: АГ-144
Описание: прибор для трассопоиска

Сертификаты на трассировочный генератор АГ-144:

- Сертификат соответствия. Генератор трассировочный АГ-144 соответствует ГОСТ Р 51350-99, ГОСТ Р 51522-99

Гарантия на генератор трассировочный АГ-144: 12 месяцев

АГ-144 генератор трассировочный автоматический

Назначение генератора АГ 114

Генератор трассировочный автоматический АГ-144 предназначен для создания распространяющихся сигналов в трассах скрытых коммуникаций при активных методах трассопоиска (электромагнитном и акустическом). Прибор создает в исследуемой коммуникации переменный синусоидальный ток необходимый для определения ее местоположения или звуковые импульсы при помощи ударного механизма.

Синусоидальная генерация (электромагнитный метод трассопоиска):

   1. Выбранные уровни мощности выдаются автоматически и составляют в автономном режиме: 7,5Вт на 0,1...1300 Ом, 15Вт на 0,15...660 Ом, 30Вт на 0,3...1300 Ом, 60Вт на 0,6...660 Ом - НЕПРЕРЫВНО, или 15Вт на 0,15...660 Ом, 30Вт на 0,3...330 Ом, 60Вт на 0,6...660 Ом, 120Вт на 1,2...330 Ом - ИМПУЛЬСЫ. При использовании дополнительного внешнего аккумулятора 12/24В (например, автомобильного), может быть достигнута выходная мощность 45Вт на 0,45...2000 Ом, 90Вт на 0,9...1000 Ом - НЕПРЕРЫВНО, или 90Вт на 0,9...1000 Ом, 180Вт на 1,8...500 Ом - ИМПУЛЬСЫ. Возможность работы на столь высокие сопротивления нагрузки позволяет трассировать весьма протяженные коммуникации. Низкая мощность обеспечивает энергосбережение и малые «перенаводки» на соседние объекты, высокая мощность - высокую дальность трансляции и обнаружения.
   2. Возможность работы на низкоомную (<1 />   3. Три режима генерации:
- импульсный - высокоэкономичный режим с высокой разборчивостью на фоне помех хорош для сопряжения с аналоговыми (в основном однодатчиковыми) приемными системами;
- непрерывный - режим необходим для большинства многодатчиковых цифровых приемных систем;
- трехчастотный - режим, обеспечивающий выбор оптимальной частоты на удаленном приемнике без переключения частоты передатчика (генератора).
   4. Три частоты генерации: 512Гц, 1024Гц, 8928Гц. Ниже частота - меньше «перенаводки» на соседние объекты и выше дальность трансляции, выше частота - выше чувствительность приемника, но большее затухание сигнала в «длинной» коммуникации.
   5. Необычно компактная (220х160х145мм) и легкая (8,2кг), для столь высокой выходной мощности (180Вт), автономная конструкция обеспечивается применением высокоэффективной схемотехнической технологии «CLASS D (BD)» (импульсный выходной усилитель мощности с КПД 80%). В полностью автономном режиме данный прибор, оснащенный аккумуляторным комплектом емкостью всего лишь 7Ач (при 24В), при температуре окружающей среды 0ºС обеспечивает импульсную генерацию в течение >8час при выходной мощности 120Вт и непрерывную генерацию в течение >1,7час при выходной мощности 60Вт.
   6. «По умолчанию» возрастание выходного напряжения ограничено на безопасном для человека уровне (24В макс). При необходимости (если сопротивление коммуникации велико, а трассировочный ток, соответственно, слишком мал и приняты соответствующие меры безопасности), можно оперативно включить автосогласование в «неограниченном» (по выходному напряжению) режиме временно до окончания сеанса. Потенциально «опасный» режим или реальное наличие «высокого» (>24В) напряжения на выходе отображаются специальным красным «тревожным» индикатором (мигание или непрерывное свечение).

Генерация ударных импульсов (акустический метод трассопоиска):

Абсолютная невосприимчивость к индустриальным электромагнитным помехам и полное отсутствие «перенаводок» на соседние объекты делают акустический метод превосходной альтернативой электромагнитному методу поиска металлических трубопроводов в сложных городских условиях, а для трассировки коммуникаций из неэлектропроводных материалов акустический метод просто незаменим.
   1. Три частоты следования ударных импульсов (0,5Гц, 1Гц, 2Гц) позволяют, при возможности, экономить энергию аккумуляторов.
   2. Длительность ударного импульса автоматически устанавливается минимально-достаточной для производства полноценного удара при конкретном напряжении питания, что исключает непроизводительный расход электроэнергии.
   3. Ударный механизм с надежным быстросъемным креплением может работать в любом положении относительно исследуемой трубы.

Особенности генератора АГ-144:

  • Предусмотрена возможность работы от сетевого блока и наращивания, по выбору оператора, ресурса времени или мощности (силы удара) при помощи подключения внешнего аккумулятора 12В или 24В.
  • Система органов управления и индикации, содержащая 5 больших клавишных переключателей и 3 светодиода с конкретными подписями и символами («интуитивный интерфейс») и не перегруженная излишними, для автоматического устройства, органами тонкой настройки и индикаторами численных значений параметров, предназначена для удобной работы в полевых условиях. Прибор не требует постоянного надзора, контроля параметров, частых оперативных переключений и создан для работы по принципу «включил и ушел на трассу». При существенном уменьшении сопротивления нагрузки (коммуникации) в процессе генерации, прибор автоматически перенастраивается («повторное автосогласование») во избежание перегрузки.
    Простейшая индикация состояния питания и выхода (два трехцветных светодиода) обеспечивает всю достаточную для работы информацию о штатных и экстремальных значениях параметров по принципу: зеленый цвет - параметр в норме, желтый - ниже нормы, красный - высокое значение параметра. Мерцание определенного индикатора определенным цветом отображает «автостоп» вследствие соответствующего (см. цвет) отклонения («ошибки»).
  • Защитный корпус - кейс обеспечивает климатическое исполнение IP54. Рабочий температурный диапазон: от минус 30 до +45ºС. Прибор может работать под дождем с закрытой крышкой.
  • Простейший алгоритм управления (выбрать частоту, выбрать режим, выбрать мощность, включить прибор) обеспечивается «умной» автоматикой и несколькими степенями защиты от различных недопустимых факторов.

Технические характеристики генератора АГ 144:

Значения выходных мощностей (SIN), задаваемые пользователем, Вт

Автономно: 7,5 / 15 / 30 / 60 - непрерывно, 15 / 30 / 60 / 120 - импульсы.
С дополнительным внешним питанием 12/24В: 45 / 90 - непрерывно, 90/180 - импульсы.

Усилитель мощности (SIN)

CLASS D КПД 80%

Максимальное выходное напряжение (SIN), В

220 - автономно, 330 - с доп. аккумулятором 12/24В

Максимальный выходной ток (SIN), А

10

Частоты генерации (SIN), Гц

512, 1024, 8928,чередование 3-х частот

Допустимое сопротивление нагрузки (SIN)

Любое

Диапазоны сопротивлений нагрузки в которых возможно достижение мощностей 7,5 и 180Вт (SIN)

Для 7,5Вт - 0,1...14500 Ом. Для 180Вт - 1,8...500 Ом.

Согласование с нагрузкой (SIN)

автоматическое достижение заданной мощности

Частоты следования импульсов (УДАР), Гц

0,5/ 1 / 2

Время работы в автономном режиме при температуре окружающей среды 20ºС, не менее

«SIN» - 2час при 60Вт - непрерывно, 10час при 120Вт - импульсы.
«УДАР» - 10ч при максимальной частоте ударов 2Гц

Питание

2 автоном. аккум. 12В/7Ач, сетевой блок 15В, внеш. аккум. 12/24В, комбинированное: автоном. 12/24В + внеш. 12/24В.

Время зарядки автономного питающего комплекта, не более, час

4

Габаритные размеры, не более, мм

220х160х145

Вес не более, кг

8,2


Комплект поставки генератора АГ-144

  • Генератор АГ-144;
  • Руководство по эксплуатации.

Генератор АГ-144

Введите число *


Введите число *

ПОХОЖИЕ ТОВАРЫ

Генератор трассировочный АГ-144, мощностью 60 Вт

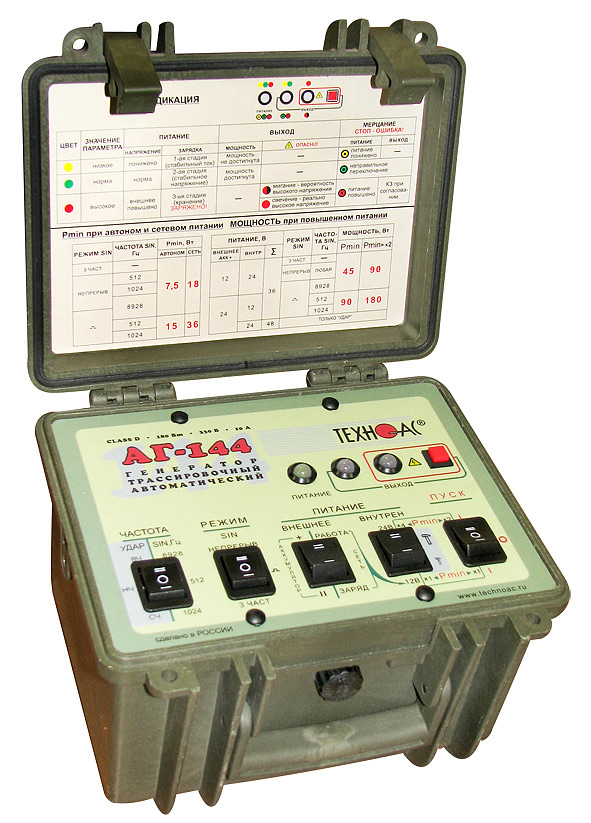

Генератор трассировочный АГ-144
