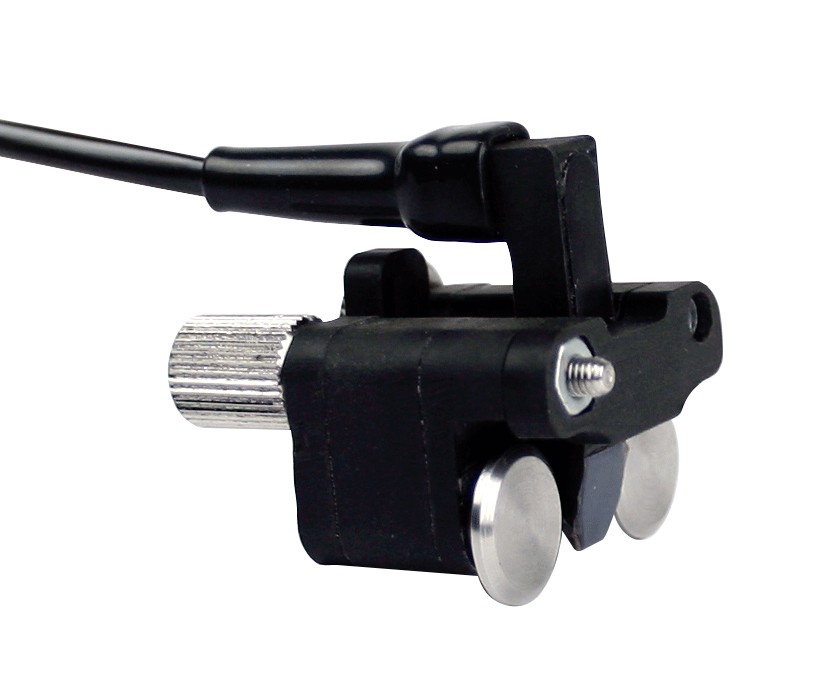

Преобразователь ПФ-Р3-0,5х2-Fe с кареткой КСТ-1

  • ПФ-Р3-0,5х2-Fe

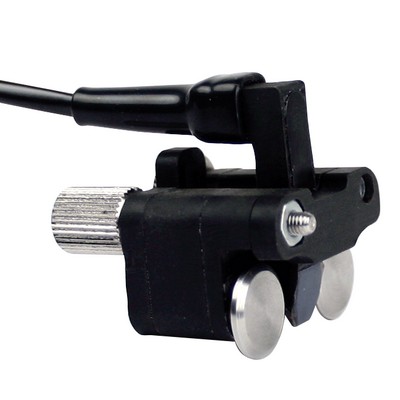

    /images/all/3/9601/big/img_5.jpg

    jijijij

    Преобразователь ПФ-Р3-0,5х2-Fe с кареткой КСТ-1

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Константа


Страна производитель: Россия Россия
Артикул: ПФ-Р3-0,5х2-Fe с кареткой КСТ-1
Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Обнаружение и измерение размеров трещин во впадине наружной или внутренней резьбы с шагом от 1 до 2,5 мм.



Каретка с закрепленным на ней преобразователем ставится на резьбу. Полозья каретки обеспечивают надежное удержание преобразователя над впадиной резьбы, при этом преобразователь не касается поверхности резьбы, а расположен на фиксированном расстоянии от неё. Каретка с преобразователем прокатывается по ручейку резьбы, при прохождении преобразователя над трещиной во впадине срабатывает сигнализация «дефект» и отображается глубина обнаруженной трещины.



Отличительные особенности преобразователя ПФ-Р3-0,5х2-Fe:



  • одним комплектом преобразователь-каретка возможен контроль резьбы с различными шагами и диаметрами, наружной и внутренней резьбы;
  • высокая достоверность контроля за счет применения тангенциального способа возбуждения вихревых токов;
  • отсутствие износа преобразователя за счет наличия зазора между преобразователем и поверхностью резьбы;
  • возможность проведения контроля резьбы без предварительной очистки от загрязнения и остатков смазки толщиной до 0,2 мм.



Технические характеристики преобразователя ПФ-Р3-0,5х2-Fe:





Тип преобразователя и каретки

Преобразователь ПФ-Р3-0,5х2-Fe
с кареткой КСТ-1

Материал контролируемых объектов сталь ферромагнитная
Шаг контролируемой резьбы от 1 мм до 2,5 мм
Минимальный диаметр контролируемой
наружной резьбы
15 мм
Минимальный диаметр контролируемой
внутренней резьбы
20 мм
Минимальная длина контролируемой резьбы 10 мм
Протяженность зоны контроля 2
Диапазон допускаемого зазора между
преобразователем и резьбой
0…0,2 мм
Минимальный обнаруживаемый дефект 0,1 мм
Диапазон измерения глубины трещины 0,3…2,0 мм
Погрешность измерения глубины трещины 15%+0,15 мм
Основной контрольный образец КО-20Н-1,5Т-3



Область применения преобразователей и кареток:



Метрическая резьба
ГОСТ 9150-2002
ГОСТ 24705-2004
Шаг резьбы
От 1 до 1,75 мм
Трубопроводная (нефтегазовая) резьба
ГОСТ Р 51906-2002
Шаг резьбы
От 18 до 14 витков на 25,4 мм
Трубная дюймовая резьба
ГОСТ 6211-80
ГОСТ 6357-81
ГОСТ 611-52
Шаг резьбы
от 19 до 11 витков на 25,4 мм



Комплект поставки преобразователя ПФ-Р3-0,5х2-Fe:



  • преобразователь ПФ-Р3-0,5х2-Fe;
  • кареткаКСТ-1;
  • паспорт;
  • упаковка;
  • дополнительно может быть поставлен запасной преобразователь ПФ-Р3-0,5х2-Fe.
