Портативный течеискательный комплекс AKASCAN ТИ1 - ЗОНД+

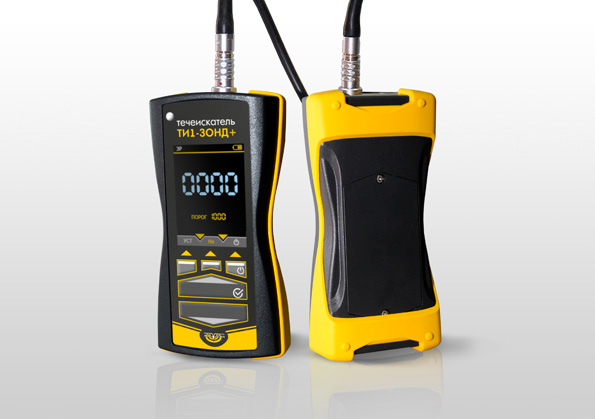

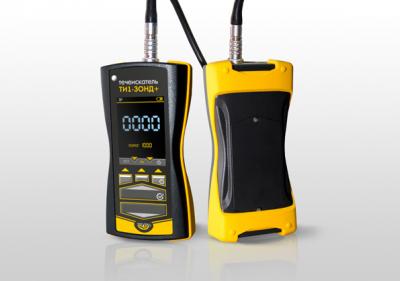

  • Портативный течеискательный комплекс AKASCAN ТИ1-ЗОНД+

    /images/all/3/9616/big/img_5.jpg

    jijijij

    Портативный течеискательный комплекс AKASCAN ТИ1 - ЗОНД+

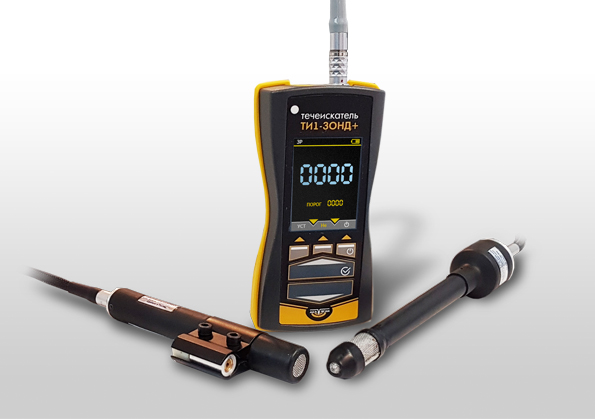

  • Течеискатель ТИ1-Зонд+

    /images/all/3/9616/big/img_14.jpg

    Течеискатель ТИ1-Зонд+

    Течеискатель ТИ1-Зонд+

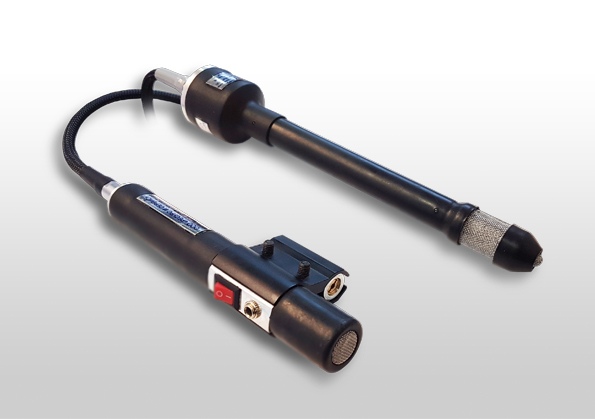

  • Гелиевый преобразователь для течеискателя ТИ1

    /images/all/3/9616/big/img_16.jpg

    1

    Гелиевый преобразователь для течеискателя ТИ1

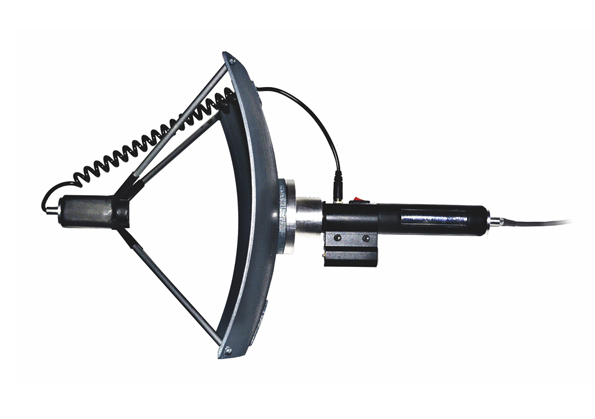

  • Ультразвуковой щуп с параболическим усилителем

    /images/all/3/9616/big/img_18.jpg

    1

    Ультразвуковой щуп с параболическим усилителем

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
АКА-Скан


Страна производитель: Россия Россия
Артикул: AKASCAN ТИ1 - ЗОНД+
В наличии!
Бесплатная доставка
Гарантия: 2 года
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Пылевлагозащищенный IP54 и взрывозащищенный Ex течеискатель AKASCAN ТИ1 - ЗОНД+





Портативный течеискательный комплекс ТИ1 - ЗОНД+ предназначен для поиска, локализации и количественной оценки утечек гелия, элегаза, пропан-бутана, метана, фреонов, ацетилена, углеводородов и т.д.



Течеискатель обеспечивает входной и эксплуатационный контроль герметичности (гелиевый контроль) ответственных объектов:

  • Контроль герметичности вакуумных и пневматических систем
  • Поиск течей в затворах, насосах
  • Тестирование систем автомобилей: тормозная, топливная, АБС, кондиционирования
  • Локализация течей в крупногабаритных объектах
  • Проверка качества сварных швов, герметичности вакуумных соединений
  • Проверка целостности упаковки пищевых продуктов, лекарственных средств
  • Проверка целостности корпусов РЭ аппаратуры d в т.ч. рентгеновских аппаратов



Сравнительно с течеискателями, основанными на принципе изменения теплопроводности контролируемой среды, ТИ-1 Зонд+ обладает существенно меньшим временем отклика, что позволяет осуществлять контроль с большей скоростью. Благодаря дифференциальной схеме щупа, который состоит из измерительного и опорного каналов, ТИ-1 Зонд может работать в загазованном помещении, сигнализируя о наличии течи только в непосредственной близости от нее. Кроме того, дифференциальная схема позволяет отстраиваться от таких мешающих факторов, как масляные пятна, повышенная влажность общая загазованность помещения и т.п.

ТИ-1 Зонд обладает чувствительностью порядка 10Е-6 (л*Па/с), что позволяет применять его для поиска таких малых утечек, которые не могут быть выявлены обмыливанием.



Отличительные особенности течеискателя ТИ1-ЗОНД:

  • Современная элементная база и высокопроизводительное цифровое ядро
  • Большой ЖК индикатор 320 х 240 точек
  • Два типа используемых щупов: гелиевый и ультразвуковой
  • Минимальный уровень выявляемой течи 0,05 г/год
  • Лазерный целеуказатель места контроля (для ультразвукового щупа)
  • Поиск утечек на большом расстоянии (до 40 м) при использовании ультразвукового щупа
  • Сверхчувствительный поиск малых утечек при использовании гелиевого щупа
  • Интерфейс USB Возможность замены преобразователей без подстройки к электронному блоку
  • Высокая скорость контроля по сравнению с зарубежными аналогами
  • Автоматическая отстройка от мешающих факторов влажность воздуха, загазованность помещения
  • Прорезиненный влагостойкий корпус из ABS пластика, класс защиты IP65



Назначение преобразователей:

  • Гелиевый щуп - поиск утечек газов со скоростью звука отличной от скорости звука воздуха (гелий, водород и т.д.).
  • Ультразвуковой щуп - поиск утечек по принципу регистрации звуковых колебаний излучаемых потоком газа вытекающего из объекта контроля.



Технические характеристики течеискового комплекса:

Портативный течеискатель ТИ1-ЗОНД с гелиевым преобразователем для локального поиска малых утечек гелия, элегаза, фреонов и т.д. в непосредственной близости от утечки (до 30 мм)

Чувствительность течеискателя

≤1·10-6  м 3 · Па/с,  устойчивая работа в условиях загазованности, слабая зависимость от влажности

Время выхода на режим течеискателя

≤1 минуты

Масса течеискателя

0.3 кг (≤1 кг в упаковке)

Габариты электронного блока

160 х 88 х 34

Пробный газ

Гелий

Количество дополнительных пробных газов

Любые газы, отличающиеся по скорости звука от воздуха

Постоянная времени течеискателя

≤1 с

Длина зондовой части щупа

1 м

Проверка нижнего порога чувствительности

Калиброванная контрольная течь диффузионного типа «КТ-1»

Световая, звуковая и цифровая индикация утечек

+

Время непрерывной работы от аккумуляторов

Не менее 5 часов



Портативный течеискатель ТИ1-ЗОНД+ с акустическим ультразвуковым щупом, параболическим усилителем предназначен для контроля герметичности систем работающих под давлением и вакуумных систем в процессе изготовления и эксплуатации.

Поиск утечек в газовых сетях и наземных участках газопроводов на удаленном расстоянии.



Частотный диапазон, кГц

37 – 44

Пробный газ

Воздух, азот, гелий и т.д.

Дистанция обнаружения утечки газа, м

до 40 м

Масса щупа, кг

·без параболического усилителя

·с параболическим усилителем



0,1

0,25

Габариты щупа, мм

·без параболического усилителя

·с параболическим усилителем



60х30х23

230х400х90

Проверка нижнего порога чувствительности

Контрольная течь «КТ-2 АКУСТИКА» - контрольный образец (СДОС 09-2014)

Длина зондовой части щупа, м

·без параболического усилителя

·с параболическим усилителем



1

1

Наличие лазерного целеуказателя течи



Да

Диапазон рабочих температур

- 10... 50 оС



Комплект поставки течеискателя ТИ1-Зонд+:

  • Электронный блок с аккумуляторами
  • Преобразователь акустический ультразвуковой
  • Преобразователь гелиевый
  • Параболический усилитель (опционально)
  • Контрольная течь КТ-1 (опционально)
  • Контрольная течь КТ-2 (опционально)
  • Зарядное устройство
  • Наушники
  • Паспорт (руководство по эксплуатации)
  • Сумка для переноски



Нормативные методические документы:

  • "Методические рекомендации о порядке проведения контроля герметичности неконтактным акустическим газовым методом сосудов, аппаратов, котлов и трубопроводов" СДОС-09-2014.
  • "Методические рекомендации о порядке проведения контроля герметичности технических устройств и сооружений применяемых и эксплуатируемых на опасных производственных объектах" СДОС-07-2012.



Течеискатели ТИ1-ЗОНД+ в настоящее время успешно эксплуатируются на предприятиях:

  • ФГУП «ЦЭНКИ»
  • АО «ЧМЗ»
  • УПКБ Деталь АО
  • ФГУП "РФЯЦ - ВНИИЭФ"
  • ФГУП "ГОСНИИОХТ"
  • АО «Институт реакторных материалов»
  • ООО Газпром Нефть Шельф (МЛСП «Приразломная»)
  • АО "НПО "ЦНИИТМАШ"
  • ООО "Центр плазменных и вакуумных технологий"
Введите число *


Введите число *
Сертификаты

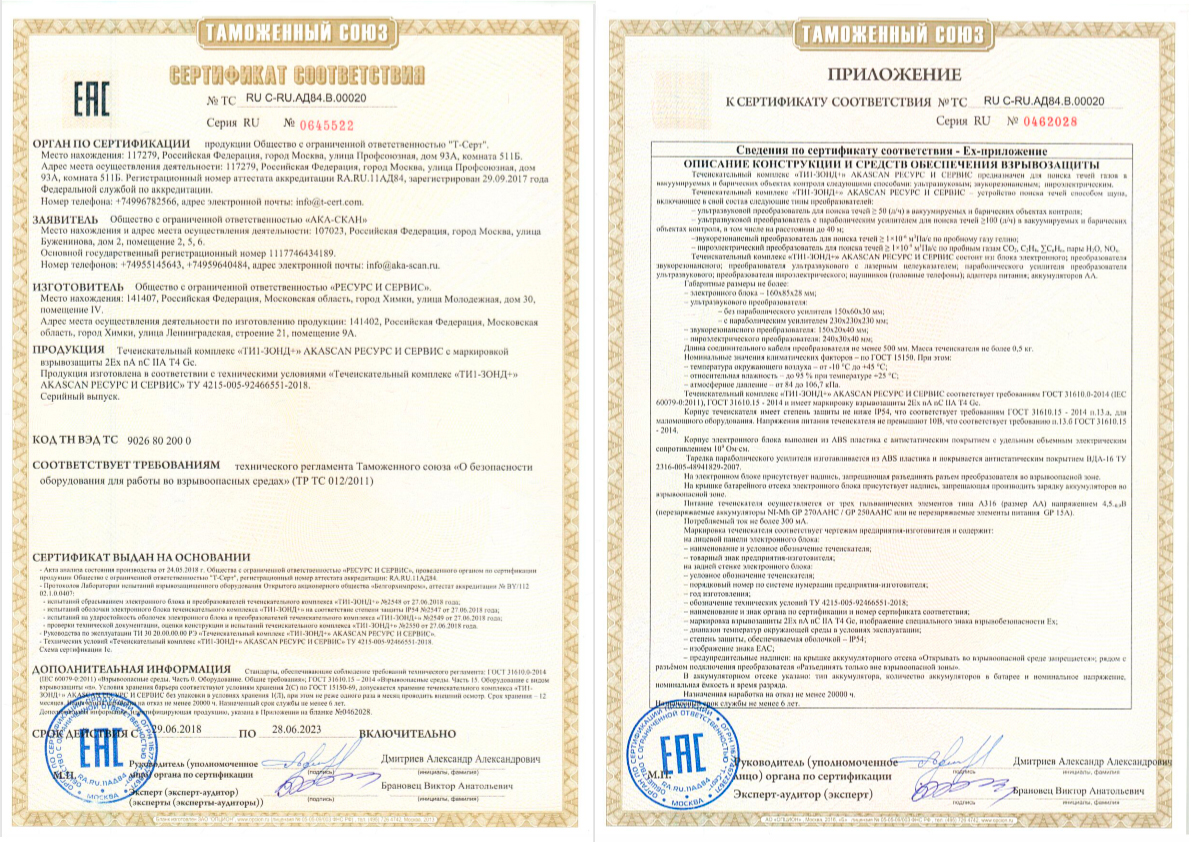

Сертификат соответствия на течеискательный комплекс «AKASCAN ТИ1 - ЗОНД+»
