Собственный джиттер менее 100 фс позволяет чрезвычайно точно определять характеристики устройств, благодаря чему осциллографы серии DSA8300 обеспечивают полную поддержку стандартов оптической связи, рефлектометрии во временной области и измерения S-параметров.

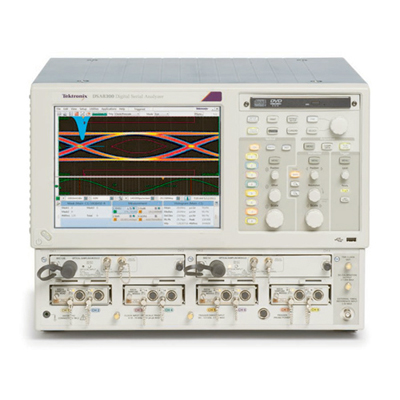

Цифровой стробоскопический осциллограф DSA8300 представляет собой полнофункциональную высокоскоростную платформу тестирования физического уровня на скоростях передачи данных от 155 Мбит/с до 40 Гбит/с и выше.
Высокая точность захвата сигналов
Гибкая конфигурация
Анализ
Высокая производительность испытаний
*1 С модулями 80E07B, 80E08B, 80E09B, 80E10B, 80E11 и 80E11X1
*2 Только 80E07B, 80E08B, 80E09B и 80E10B
Сочетание высокой производительности с удивительной гибкостью
Стробоскопический осциллограф DSA8300 идеально подходит для разработки и тестирования средств связи, компьютеров и бытовых электронных приборов, в которых применяются высокоскоростные каналы передачи данных. Его можно использовать для измерения параметров оптических и электрических передатчиков, а также для тестирование на соответствие стандартам устройств, модулей и систем, используемых в этих изделиях.
Кроме того, DSA8300 хорошо подходит для измерения электрических параметров корпусированных микросхем, печатных плат и электрических кабелей. Благодаря исключительной широкой полосе пропускания, превосходному качеству сигнала и модульной архитектуре, расширяющей возможности прибора, DSA8300 позволяет анализировать характеристики TDR и внутренних соединений, с высокой точностью выявлять дефекты сигнала и рассчитывать значения BER для современных и будущих технологий последовательной передачи данных.
За счет исключительного качества сигнала и высокой разрешающей способности, DSA8300 является золотым стандартом для электрических и оптических приложений, требующих сверхширокой полосы пропускания, отличного вертикального разрешения, низкого уровня джиттера и/или исключительной точности измерения временных интервалов.
С помощью DSA8300 можно создавать измерительные системы чрезвычайно высокого качества благодаря сверхнизкому значению собственного джиттера (типовое значение 425 фс ср. кв. при скоростях последовательных сигналов 1,25 Гбит/с), что гарантирует наиболее точный одновременный захват восьми (8) широкополосных сигналов. Модуль опорной фазы (82A04B) позволяет использовать дополнительные преимущества при анализе сигнала с джиттером регистрации всего лишь 100 фс ср. кв.
Многопроцессорная архитектура с отдельным цифровым сигнальным процессором (DSP) на каждый слот обеспечивает высокие скорости захвата сигналов, сокращая время тестирования, что необходимо для надежного измерения характеристик и проверки на соответствие стандартам.
Гибкая модульная архитектура DSA8300 поддерживает большое и постоянно расширяющееся семейство подключаемых устройств, которые позволяют компоновать измерительную систему из широкого диапазона электрических, оптических и вспомогательных модулей, наилучшим образом отвечающих требованиям текущих и будущих приложений. Обладая шестью слотами для подключения модулей, DSA8300 допускает одновременную установку модуля восстановления тактовой частоты, прецизионного модуля опорной фазы и нескольких электрических или оптических модулей захвата, что позволяет адаптировать характеристики системы к вашим растущим потребностям. Возможность замены модулей оцифровки без отключения питания DSA8300 (для осциллографов с версией микропрограммного обеспечения 6.1 и выше) обеспечивает дополнительную гибкость при настройке DSA8300 для различных измерений.
Благодаря высокому качеству сигнала, семейство электрических модулей обеспечивает работу в полосе частот с верхней границей от 20 ГГц до более чем >70 ГГц, а оптические модули поддерживают работу с оптическими сигналами, обладающими скоростями от 125 Мбит/с до 100 Гбит/с и полосой, превышающей 80 ГГц. Осциллограф DSA8300 поддерживает все ранее выпускавшиеся электрические и оптические модули и принадлежности для серии 8000 *1.
Кроме того, специализированные модули поддерживают такие функции, как несимметричное или дифференциальное восстановление электрической тактовой частоты, защита входных цепей от статического электричества и возможность подключения пробников с интерфейсом TekConnect®, позволяя в полной мере использовать характеристики уникальных высокоомных и дифференциальных пробников Tektronix. Имеются также низкоомные пробники с входным сопротивлением 50 Ом и пробники для измерений TDR.
Ряд параметров захвата прибора DSA8300, его модулей захвата и принадлежностей в дальнейшем могут быть расширены за счет дополнительных возможностей измерения и анализа, заложенных в DSA8300 и соответствующих программных приложениях. Например, программное обеспечение IConnect® позволяет проводить анализ TDR, S-параметров и целостности сигнала для пассивных внутренних электрических соединений (корпусов ИС, печатных плат, объединительных плат, кабелей и т.д.), а приложения 80SJNB обеспечивают полный анализ джиттера, шума и битовых ошибок, а также анализ характеристик канала и его коррекции, эмуляцию оптических и электрических каналов последовательной передачи данных.
*1 DSA8300 не поддерживает модуль запуска от заданной последовательности 80A06, так как эта возможность заменена встроенной опцией расширенного запуска (опция ADVTRIG) для DSA8300.
Анализ джиттера, шума, BER и последовательных каналов передачи данных
Измерения и анализ высокоскоростных последовательных потоков данных осуществляются с помощью трех программных пакетов: 80SJARB, 80SJNB Essentials и 80SJNB Advanced *2.
Анализ джиттера произвольных данных (80SJARB)
ПО 80SJARB для измерения джиттера на осциллографе DSA8300 предназначается для приложений IEEE 802.3ba, требующих измерений джиттера J2 и J9. Оно также выполняет базовые измерения джиттера сигналов данных NRZ, в том числе PRBS31, случайного трафика и скремблированных данных. Это дает возможность анализа джиттера входного уровня с помощью простой двойной модели Дирака при отсутствии требований синхронизации кодовой последовательности. ПО 80SJARB может непрерывно осуществлять захват в режиме свободного запуска, перекрывая по числу захватов и скорости обновления требуемый по условиям IEEE минимум 10 000 выборок. Результаты отображаются в виде U-образных кривых джиттера для измеренных и экстраполированных значений, а также гистограммы захваченных данных.
Анализ джиттера с помощью опции 80JARB
|
Измерение |
Описание |
|
J2 |
Полный джиттер при BER = 2,5е–3 |
|
J9 |
Полный джиттер при BER = 2,5е–10 |
|
Tj |
Полный джиттер при BER = 1,0е-12 |
|
DJdd |
Детерминированный джиттер (двойная модель Дирака) |
|
RJdd |
Случайный джиттер (двойная модель Дирака) |
Режим свободного запуска: для непрерывного захвата и обновления сигнала с превышением минимальных требований IEEE, составляющих 10 000 выборок.
Отображение результатов: джиттер/U-образные кривые, гистограмма захваченных данных. Функции анализа джиттера и шума ПО 80SJNB
Анализ джиттера с помощью опции 80SJNB
|
Измерение |
Описание |
|
TJ при коэффициенте битовых ошибок |
Полный джиттер при заданном значении BER |
|
J2 |
Полный джиттер при BER = 2,5е–3 |
|
J9 |
Полный джиттер при BER = 2,5е–10 |
|
RJ |
Случайный джиттер |
|
RJ(h) |
Горизонтальная составляющая случайного джиттера |
|
RJ(v) |
Вертикальная составляющая случайного джиттера |
|
RJ(d-d) |
Случайный джиттер в соответствии с двойной моделью Дирака |
|
DJ |
Детерминированный джиттер |
|
DDJ |
Джиттер, зависящий от данных |
|
DDPWS |
Зависящее от данных сокращение длительности импульса |
|
DCD |
Нарушение скважности |
|
DJ(d-d) |
Детерминированный джиттер, вычисленный с помощью двойной модели Дирака |
|
PJ |
Периодический джиттер |
|
PJ(h) |
Горизонтальная составляющая периодического джиттера |
|
PJ(v) |
Вертикальная составляющая периодического джиттера |
|
EO при BER |
Раскрытие глаза по горизонтали при заданном значении BER |
|
BUJ |
Ограниченный некоррелированный джиттер |
|
NPJ |
Непериодический джиттер (некоррелированный и ограниченный) |
|
SSCMagnitude |
Амплитуда SSC модуляции в миллионных долях |
|
SSCFrequency |
Частота SSC модуляции в миллионных долях |
Анализ шума 80SJNB
|
Измерение |
Описание |
|
RN |
Случайный шум |
|
RN(v) |
Вертикальная составляющая случайного шума |
|
RN(h) |
Горизонтальная составляющая случайного шума |
|
DN |
Детерминированный шум |
|
DDN1 |
Шум, зависящий от данных на уровне логической 1 |
|
DDN0 |
Шум, зависящий от данных на уровне логического 0 |
|
PN |
Периодический шум |
|
PN(v) |
Вертикальная составляющая периодического шума |
|
PN(h) |
Горизонтальная составляющая периодического шума |
|
EO при BER |
Раскрытие глаза по вертикали при заданном значении BER |
|
BUN |
Ограниченный некоррелированный шум |
|
NPN |
Непериодический шум |
Расширенные возможности 80SJNB
*2 Эти приложения могут быть приобретены для установки на имеющийся в эксплуатации осциллограф DSA8300 с комплектом модернизации DSA83UP.

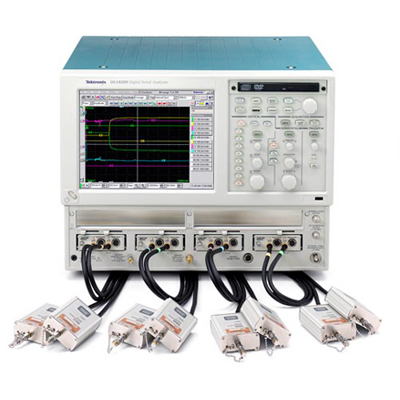

Измерение отраженного сигнала во временной области (TDR)
DSA8300 представляет собой полностью интегрированную систему измерения отраженного сигнала во временной области (TDR) с наилучшими в своем классе характеристиками. Дифференциальные измерения в режиме TDR в диапазоне до 50 ГГц с длительностью фронта*3 отраженного сигнала 15 пс и прямого сигнала 12 пс позволяют соответствовать самым высоким требованиям, предъявляемым к анализу цепей последовательной передачи данных (SDNA).
Новые TDR модули 80E10В и 80E08В оборудованы полностью интегрированной независимой двухканальной выносной измерительной головкой на 2-метровом кабеле, позволяющей минимизировать влияние тестовой оснастки и оптимизировать качество сигнала. Независимое фазовое выравнивание измерительной головки обеспечивает быстрый и простой учёт искажений, вносимых пробником и тестовой оснасткой. Используя каскадное соединение дифференциальных модулей для подачи сигнала на одну линейную пару при одновременном мониторинге второй пары с помощью второго дифференциального модуля, пользователь может измерять перекрестные наводки в линии.
DSA8300 является наиболее гибкой в своем классе измерительной TDR системой, включающей до четырех двухканальных истинно дифференциальных модулей TDR, предназначенных для быстрого и точного многоканального измерения импеданса и S-параметров.
Дифференциальный TDR пробник P80318 и пассивный несимметричный TDR пробник P8018 позволяют создавать высококачественные решения для подключения к цепям с широким диапазоном импеданса и электрических характеристик. P80318, дифференциальный TDR пробник с диапазоном частот 18 ГГц и входным сопротивлением 100 Ом, позволяет выполнять прецизионные измерения импеданса дифференциальных линий. Регулируемый шаг пробника позволяет подключаться к линиям с разным шагом проводников и значением импеданса. P8018 представляет собой 20 ГГц несимметричный пассивный TDR пробник. P80318 и P8018 могут использоваться в качестве автономных пробников, но в первую очередь они предназначены для работы с модулем защиты от статического электричества 80A02.
*3 Длительность фронта определяется по уровню 10-90 %. Типовая длительность фронта 80E10 составляет <10 >
Измерение характеристик и анализ мультигигабитных сигнальных трактов – анализ цепей последовательной передачи данных (SDNA)
С ростом скоростей передачи данных и крутизны фронтов цифровых сигналов качество сигналов межблочных соединений начинает существенно влиять на характеристики цифровых систем. Точный и эффективный анализ во временной и частотной областях цепей последовательной передачи данных (SDNA), используемых в сигнальных трактах и межблочных соединениях, играет важнейшую роль для предсказания потерь, джиттера, перекрестных наводок, согласования и звона, битовых ошибок и ухудшения глазковой диаграммы, что необходимо для надежной работы системы.
Компания Tektronix предлагает несколько истинно дифференциальных модулей TDR, которые в сочетании с программным обеспечением IConnect® позволяют измерять S-параметры с динамическим диапазоном до –70 дБ. Такие характеристики гарантируют точные и воспроизводимые измерения в ходе анализа последовательных шин, цифровых схем, качества сигнала и тестирования совместимости электрических параметров.
Характеристики модулей TDR с ПО IConnect®
|
Модуль TDR |
Полоса пропускания при измерении S-параметра |
|
80E10B |
50 ГГц |
|
80E08B |
30 ГГц |
|
80E04 |
20 ГГц |
Благодаря большой длине записи захваченных данных, IConnect® обеспечивает высокую гибкость, позволяя получить необходимый частотный диапазон и шаг перестройки частоты в ходе измерения S-параметров. ПО позволяет захватывать до 1 000 000 выборок.
Используя ПО измерения качества TDR сигналов и S-параметров IConnect® с DSA8300, вы получаете эффективное, простое и недорогое решение для локализации ошибок и оценки характеристик мультигигабитных межблочных соединений и устройств, включая такие параметры, как качество сигнала, импеданс, S-параметры и глазковая диаграмма. IConnect® позволяет анализировать межблочные соединения не за дни, а за считанные минуты, что ускоряет и удешевляет проектирование систем. Кроме того, IConnect® позволяет выполнять тесты на совместимость с учетом таких параметров, как импеданс, S-параметры и глазковая диаграмма, чего требуют многие стандарты последовательной передачи данных, а также выполнять полный анализ каналов, выводить файлы в формате Touchstone (SnP) и выполнять SPICE моделирование мультигигабитных межблочных соединений.
ПО IConnect® для измерения качества TDR сигнала и S-параметров
Работая на платформе DSA8300 TDR, ПО IConnect® обеспечивает наиболее рентабельный и производительный подход к измерению S-параметров цифровых схем, анализу качества сигналов и тестированию совместимости межблочных соединений, обеспечивая до 50 % экономии по сравнению с аналогичными по полосе векторными анализаторами электрических цепей (VNA), что радикально ускоряет измерения.
Можно также воспользоваться преимуществами интерфейса командной строки ПО IConnect®, который позволяет автоматизировать измерение S-параметров при выполнении производственных тестов с помощью TDR, что существенно сокращает время измерения при одновременном повышении воспроизводимости результатов.
Простота калибровки S-параметров с помощью калибра (разомкнутого, замкнутого или проходного) и дополнительная 50 Ом нагрузка значительно упрощает измерение, исключение влияния тестовой оснастки и перемещение плоскости отсчета. Возможность вывода файлов в формате Touchstone упрощает обмен файлами S-параметров для дальнейшего анализа и моделирования.
Компания Tektronix предлагает несколько истинно дифференциальных TDR модулей, которые, в сочетании с ПО IConnect®, позволяют измерять S-параметры на частоте до 50 ГГц с динамическим диапазоном до –70 дБ. Эти характеристики превосходят характеристики, необходимые для анализа последовательных данных, измерения цифровых схем и оценки качества сигнала, повышая точность измерения перекрестных наводок до 1 % (–40 дБ), в то время как для тестирования электрической совместимости по маске обычно требуются измерения в диапазоне от –10 до –30 дБ.
Тестирование высокоскоростных оптических систем
Осциллографы DSA8300 отличаются мощной конфигурируемой платформой и широким выбором оптических модулей, что позволяет создавать законченные решения для тестирования оптических систем, обеспечивая превосходное качество сигнала на скоростях от 125 Мбит/с до 100 Гбит/с и выше. Модули перекрывают весь диапазон длин волн для одномодовых и многомодовых оптоволоконных линий. Каждый модуль можно дополнительно оборудовать несколькими оптоволоконными эталонными приемниками (ORR) с ограниченной и/или полной полосой пропускания. Каждый модуль также поддерживает работу с калиброванной схемой восстановления тактовой частоты (независимо от того, встроена такая схема в модуль, или данные направляются на внешний модуль восстановления тактовой частоты, или на отдельное устройство восстановления тактовой частоты).
Модули оптические
|
Модуль |
Описание |
|
Многоскоростной модуль 80C07B для тестирования систем связи и передачи данных |
80C07B представляет собой широкодиапазонный (от 700 до 1650 нм) многоскоростной оптический модуль, оптимизированный для работы с сигналами систем связи и передачи данных в диапазоне скоростей от 125 Мбит/с до 2,5 Гбит/с. Благодаря усовершенствованной конструкции оптоэлектрического преобразователя, модуль обладает низким уровнем шума и высокой оптической чувствительностью, позволяя исследовать оптические сигналы малого уровня. Дополнительно 80C07B можно оборудовать полнофункциональным калиброванным внутренним модулем восстановления тактовой частоты, поддерживающим скорости 125, 155, 622, 1063, 1250, 2125, 2488, 2500 и 2666 Мбит/с. |
|
Многоскоростной широкополосный высокочувствительный модуль 80C08D со скоростью передачи 10 Гбит/с |
80C08D представляет собой широкодиапазонный (от 700 до 1650 нм) многоскоростной оптический модуль, позволяющий тестировать устройства передачи данных для приложений 10GbE, 40GbE-R4, 100GbE-SR10 со скоростями 9,953, 10,3125 и 10,709 Гбит/с, а также оптоволоконные каналы 10G со скоростями 10,51875 и 11,317 Гбит/с. Кроме того, 80C08D позволяет тестировать телекоммуникационные устройства со скоростями 9,953; 10,664 и 10,709 Гбит/с. Благодаря усовершенствованной конструкции оптоэлектрического преобразователя, модуль обладает низким уровнем шума и высокой оптической чувствительностью, позволяя исследовать оптические сигналы малого уровня. Дополнительно 80C08D можно оборудовать модулем восстановления тактовой частоты, поддерживающим все стандартные и заданные пользователем скорости в непрерывном диапазоне от 9,8 до 12,6 Гбит/с. |
|
Многоскоростной модуль 80C10C для тестирования систем связи и передачи данных 40 и 100 Гбит/с |
80C10C представляет собой широкодиапазонный (от 1310 до 1550 нм) многоскоростной оптический модуль, оптимизированный для работы с сигналами систем связи и передачи данных в диапазоне скоростей от 25, 40 и 100 (4х25) Гбит/с. Модуль 80C10C поставляется в трех конфигурациях:
- Опция F1: стандартные оптические приемники опорного сигнала для следующих скоростей (стандартов): 25,781 Гбит/с (100GBase-LR4 и 100GBase-ER4) 27,952 Гбит/с (OTU4) 39,813 Гбит/с (OC-768/STM-256, VSR2000 G.693, 40G NRZ G.959.1) 41,25 Гбит/с (40GBase-FR) 43,018 Гбит/с (G.709 FEC, OTU3 4×10G LAN PHY) - Опция F2: стандартные оптические приемники опорного сигнала для следующих скоростей (стандартов): 25,781 Гбит/с (100GBase-LR4 и 100GBase-ER4) 27,952 Гбит/с (OTU4) - Опция F3: стандартные оптические приемники опорного сигнала для следующих скоростей (стандартов): 39,813 Гбит/с (OC-768/STM-256, VSR2000 G.693, 40G NRZ G.959.1) 41,25 Гбит/с (40GBase-FR) 43,018 Гбит/с (G.709 FEC, OTU3 4×10G LAN PHY)
Кроме скоростей фильтрации можно выбрать ширину полосы пропускания 80C10C для обеспечения оптимального соотношения между уровнем шума и шириной полосы пропускания для точного определения параметров сигнала. При наличии опции CRTP имеется преобразователь электрического сигнала для восстановления тактовой частоты. Восстановление тактовой частоты до 28,6 Гбит/с в модуле 80C10C обеспечивается с помощью устройства восстановления тактовой частоты CR286A (приобретается отдельно). При наличии опции HSPR поставляется отдельный высокочувствительный фотодетектор с независимыми электрическими выходами для использования с внешним оборудованием (например, Tektronix BERTScope) для высокоточных измерений оптического сигнала. Модуль 80C10C поставляется также в пакетной конфигурации, в которую входит одноканальный электрический модуль оцифровки 70+ ГГц. |
|
Многоскоростной модуль 80C11В для тестирования систем связи и передачи данных со скоростью передачи 10 Гбит/с |
80C11В представляет собой многоскоростной оптический модуль, оптимизированный для тестирования сигналов систем связи и передачи данных с большой длиной волны (от 1100 до 1650 нм) со скоростями 9,953, 10,3125, 10,51875, 10,664, 10,709, 11,0957, 11,317 и 14,025 Гбит/с. Кроме того, широкая оптическая полоса пропускания до 30 ГГц (типовое значение) хорошо подходит для тестирования высокоскоростных оптических компонентов общего назначения (10Гбит/с). Дополнительно 80C11В можно оборудовать модулем восстановления тактовой частоты, поддерживающим все стандартные и заданные пользователем скорости в непрерывном диапазоне от 9,8 до 12,6 Гбит/с. |
|
Многоскоростной модуль 80C12В для тестирования систем связи и передачи данных |
80C12В представляет собой широкодиапазонный (от 700 до 1650 нм) многоскоростной оптический модуль, позволяющий тестировать средства связи и передачи данных, которые работают на скоростях от 155 Мбит/с до 11,4 Гбит/с. Этот очень гибкий модуль можно настроить так, чтобы он поддерживал низкоскоростные приложения (от 155 Мбит/с до 7,4 Гбит/с), широкий диапазон приложений со скоростью 10 Гбит/с или комбинацию 10G и низкоскоростных стандартов. К низкоскоростным приложениям для систем передачи данных относятся: приложения со скоростями от 155 до 2666 Мбит/с, 1G, 2G и 4G Fibre Channel, многопоточные стандарты, такие как 10G Base-X4, 4-поточный Fibre Channel 10 Гбит/с и Infiniband в режимах DDR и SDR. Поддерживаемые 10 Гбит/с приложения охватывают как средства связи, так и системы передачи данных. Среди поддерживаемых 10 Гбит/с систем передачи данных такие стандарты, как 10GbE, 40GbE-R4, 100GbE-SR10 со скоростями 9,953, 10,3125 и 11,0957 Гбит/с, а также оптоволоконные каналы 10G со скоростями 10,51875 и 11,317 Гбит/с. Кроме того, 80C12В позволяет тестировать системы связи со скоростями передачи 9,953, 10,664 и 10,709 Гбит/с. Благодаря усовершенствованной конструкции оптоэлектрического преобразователя, модуль обладает низким уровнем шума и высокой оптической чувствительностью, позволяя исследовать оптические сигналы малого уровня. Восстановление тактовой частоты в модуле 80C12В выполняется модулями 80A05 или CR125A (продаются отдельно). |
|
Модуль 80C14 для тестирования систем связи и передачи данных |
80C14 представляет собой широкодиапазонный (от 700 до 1650 нм) многоскоростной оптический модуль, позволяющий тестировать средства связи и системы передачи данных стандартов 8G, 10G и 16G. К поддерживаемым системам передачи данных 10 Гбит/с относятся стандарты 10GbE, 40GbE-R4, 100GbE-SR10 со скоростями передачи 9,953, 10,664 и 10,709 Гбит/с. Поддерживаемые оптоволоконные каналы работают со скоростями: 8,500, 10,51875, 11,317 и 14,025 Гбит/с. Модуль 80C14 позволяет тестировать системы связи со скоростями передачи 9,953, 10,664 и 10,709 и 12,5 Гбит/с. Благодаря усовершенствованной конструкции оптоэлектрического преобразователя, модуль обладает низким уровнем шума и высокой оптической чувствительностью, позволяя исследовать оптические сигналы малого уровня. Восстановление тактовой частоты в модуле 80C14 выполняется модулями CR286A или CR175A (продаются отдельно). |
Сводная таблица оптических модулей
|
Параметр |
80C07B *4 |
80C08D |
80C12B *5 |
80C14 |
80C11B |
80C10C *6 |
|||
|
Опция F0-F12 |
Опция 10G/10GP |
Опция F1 |
Опция F2 |
Опция F3 |
|||||
|
В приведенной ниже таблице представлены основные характеристики всех выпускаемых оптических модулей, совместимых с осциллографом DSA8300 |
|||||||||
|
Длина волны, нм |
700-1650 |
700-1650 |
700-1650 |
700-1650 |
700-1650 |
1100-1650 |
1290-1330 1520-1620 |
1290-1330 1520-1620 |
1290-1330 1520-1620 |
|
Оптическая полоса пропускания без фильтра (ГГц) |
2,5 |
12,5 |
12*7 |
12*7 |
12 |
30 |
70 |
55 |
80 |
|
Оптический вход, мкм |
9, 50, 62,5 |
9, 50, 62,5 |
9, 50, 62,5 |
9, 50, 62,5 |
9, 50, 62,5 |
9 |
9 |
9 |
9 |
|
Чувствительность тестирования по маске (дБм) |
–22 |
–16*8 |
–19 |
–15 |
–15 |
–9 |
–8*9 |
–8*9 |
–8*9 |
|
Поддерживаемые скорости |
|||||||||
|
155 Мбит/с |
▪ |
|
▪ |
|
|
|
|
|
|
|
622 Мбит/с |
▪ |
|
▪ |
|
|
|
|
|
|
|
1,063 Гбит/с |
▪ |
|
▪ |
|
|
|
|
|
|
|
1,250 Гбит/с |
▪ |
|
▪ |
|
|
|
|
|
|
|
2,125 Гбит/с |
▪ |
|
▪ |
|
|
|
|
|
|
|
2,488 Гбит/с |
▪ |
|
▪ |
|
|
|
|
|
|
|
2,500 Гбит/с |
▪ |
|
▪ |
|
|
|
|
|
|
|
2,66 Гбит/с |
|
|
▪ |
|
|
|
|
|
|
|
3,125 Гбит/с |
|
|
▪ |
|
|
|
|
|
|
|
3,188 Гбит/с |
|
|
▪ |
|
|
|
|
|
|
|
4,250 Гбит/с |
|
|
▪ |
|
|
|
|
|
|
|
5,000 Гбит/с |
|
|
▪ |
|
|
|
|
|
|
|
6,144 Гбит/с |
|
|
▪ |
|
|
|
|
|
|
|
7,373 Гбит/с |
|
|
▪ |
|
|
|
|
|
|
|
8,500 Гбит/с |
|
|
▪ |
▪ |
▪ |
▪ |
|
|
|
|
9,953 Гбит/с |
|
▪ |
|
▪ |
▪ |
▪ |
|
|
|
|
10,31 Гбит/с |
|
▪ |
|
▪ |
▪ |
▪ |
|
|
|
|
10,51 Гбит/с |
|
▪ |
|
▪ |
▪ |
▪ |
|
|
|
|
10,66 Гбит/с |
|
▪ |
|
▪ |
▪ |
▪ |
|
|
|
|
10,71 Гбит/с |
|
▪ |
|
▪ |
▪ |
▪ |
|
|
|
|
11,1 Гбит/с |
|
▪ |
|
▪ |
▪ |
▪ |
|
|
|
|
11,3 Гбит/с |
|
▪ |
|
▪ |
▪ |
▪ |
|
|
|
|
14,025 Гбит/с |
|
|
|
|
▪ |
▪ |
|
|
|
|
14,063 Гбит/с |
|
|
|
|
▪ |
▪ |
|
|
|
|
25,78 Гбит/с |
|
|
|
|
|
|
▪ |
▪ |
|
|
27,74 Гбит/с |
|
|
|
|
|
|
▪ |
▪ |
|
|
39,81 Гбит/с |
|
|
|
|
|
|
▪ |
|
▪ |
|
41,25 Гбит/с |
|
|
|
|
|
|
▪ |
|
▪ |
|
43,02 Гбит/с |
|
|
|
|
|
|
▪ |
|
▪ |
*4 Существуют отдельные группы эталонных приемников, поддерживающих модули 80C07B, см. техническое описание оптических модулей 80Схх.
*5 Существуют отдельные группы эталонных приемников, поддерживающих модули 80С12В, см. техническое описание оптических модулей 80Схх.
*6 Опция восстановления тактовой частоты с формирователем сигнала (опция CRTP) в модулях 80С10С работает до скоростей более >43 Гбит/с.
*7 Полная полоса пропускания 12 ГГц в модуле 80С12В доступна только с опциями F0, 10G или 10GP.
*8 Чувствительность тестирования по маске в модуле 80C08D снижается на ~1 дБм для опции с внутренним восстановлением тактовой частоты.
*9 Чувствительность тестирования по маске в модулях 80С10С снижается на ~0,6 дБм для опции восстановления тактовой частоты с формирователем сигнала (опция CRTP).

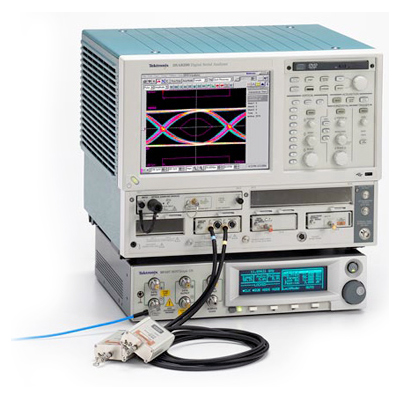

Восстановление тактовой частоты при тестировании оптических сигналов
Во многих оптических устройствах при захвате сигналов отсутствует прямой доступ к тактовой частоте. В таких случаях нужно восстановить тактовую частоту из сигнала данных. Учитывая эту необходимость, в стробоскопических осциллографах Tektronix серии 8000 предусмотрены комплексные решения восстановления тактовой частоты. Каждое из этих решений полностью откалибровано, так что пользователям не нужно проводить какую-либо ручную калибровку системы для компенсации потерь при подаче сигнала данных на вход блока восстановления тактовой частоты.
Встраиваемые опции восстановления тактовой частоты *10
|
Параметр |
80C07B |
80C08D |
80C11B |
|||||
|
Опция CR1 |
Опция CR1 |
Опция CR2 |
Опция CR4 |
Опция CR1 |
Опция CR2 |
Опция CR3 |
Опция CR4 |
|
|
Непрерывный диапазон скоростей, Гбит/с |
Фиксированные скорости |
Фиксированные скорости |
Фиксированные скорости |
9,8—12,6 |
Фиксированные скорости |
Фиксированные скорости |
Фиксированные скорости |
9,8—12,6 |
|
Чувствительность схемы восстановления тактовой частоты*11, дБм |
–22 |
–15 |
–15 |
–15 |
–9 |
–9 |
–9 |
–9 |
|
Поддерживаемые скорости |
||||||||
|
125, 155 Мбит/с |
▪ |
|
|
|
|
|
|
|
|
622 Мбит/с |
▪ |
|
|
|
|
|
|
|
|
1063 Мбит/с |
▪ |
|
|
|
|
|
|
|
|
1250 Мбит/с |
▪ |
|
|
|
|
|
|
|
|
2125 Мбит/с |
▪ |
|
|
|
|
|
|
|
|
2488, 2500 Мбит/с |
▪ |
|
|
|
|
|
|
|
|
9,95 Гбит/с |
|
▪ |
|
▪ |
▪ |
▪ |
▪ |
▪ |
|
10,31 Гбит/с |
|
▪ |
▪ |
▪ |
|
|
|
▪ |
|
10,52 Гбит/с |
|
|
▪ |
▪ |
|
|
|
▪ |
|
10,66 Гбит/с |
|
|
|
▪ |
|
▪ |
|
▪ |
|
10,71 Гбит/с |
|
|
|
▪ |
|
|
▪ |
▪ |
|
11,1 Гбит/с |
|
|
|
▪ |
|
|
|
▪ |
|
11,3 Гбит/с |
|
|
|
▪ |
|
|
|
▪ |
|
14,025 Гбит/с |
|
|
|
|
|
|
|
|
|
14,063 Гбит/с |
|
|
|
|
|
|
|
|
|
25,78 Гбит/с |
|
|
|
|
|
|
|
|
|
27,74 Гбит/с |
|
|
|
|
|
|
|
|
*10 Функция восстановления тактовой частоты интегрирована в оптический модуль и управляется из меню настройки синхронизации осциллографа серии 8000.
*11 Чувствительность схемы восстановления тактовой частоты приведена для электрического дифференциального входа и меняется в зависимости от входной тактовой частоты. Для получения дополнительной информации см. технические описания устройств восстановления тактовой частоты.
Выносные электрические модули и устройства восстановления тактовой частоты
|
Параметр |
80A05 *12 |
CR125A *13 |
CR175A *13 |
CR286A *13 |
|
|
Станд. |
Опция 10G |
||||
|
Непрерывный диапазон скоростей, Гбит/с |
50—3,188, 4,25 |
50—3,188, 3,267—4,25, 4,900—6,375, 9,8—12,6 |
0,1—12,5 |
0,1—17,5 |
0,1—28,6 |
|
Чувствительность схемы восстановления тактовой частоты (мВразмах)*11 |
≤15 |
≤15 |
15 |
15 |
15 |
|
Регулируемая полоса пропускания схемы восстановления тактовой частоты и РЧ коррекция*14 |
|
|
▪ |
▪ |
▪ |
|
Поддерживаемые скорости |
|||||
|
125, 155 Мбит/с |
▪ |
▪ |
▪ |
▪ |
▪ |
|
622 Мбит/с |
▪ |
▪ |
▪ |
▪ |
▪ |
|
1063 Мбит/с |
▪ |
▪ |
▪ |
▪ |
▪ |
|
1250 Мбит/с |
▪ |
▪ |
▪ |
▪ |
▪ |
|
2125 Мбит/с |
▪ |
▪ |
▪ |
▪ |
▪ |
|
2488, 2500 Мбит/с |
▪ |
▪ |
▪ |
▪ |
▪ |
|
2,66 Гбит/с |
▪ |
▪ |
▪ |
▪ |
▪ |
|
3,125, 3,188 Гбит/с |
▪ |
▪ |
▪ |
▪ |
▪ |
|
4,25 Гбит/с |
▪ |
▪ |
▪ |
▪ |
▪ |
|
5,00 Гбит/с |
▪ |
▪ |
▪ |
▪ |
▪ |
|
6,14 Гбит/с |
▪ |
▪ |
▪ |
▪ |
▪ |
|
7,37 Гбит/с |
▪ |
▪ |
▪ |
▪ |
▪ |
|
8,50 Гбит/с |
|
▪ |
▪ |
▪ |
▪ |
|
9,95 Гбит/с |
|
▪ |
▪ |
▪ |
▪ |
|
10,31 Гбит/с |
|
▪ |
▪ |
▪ |
▪ |
|
10,52 Гбит/с |
|
▪ |
▪ |
▪ |
▪ |
|
10,66 Гбит/с |
|
▪ |
▪ |
▪ |
▪ |
|
10,71 Гбит/с |
|
▪ |
▪ |
▪ |
▪ |
|
11,1 Гбит/с |
|
▪ |
▪ |
▪ |
▪ |
|
11,3 Гбит/с |
|
▪ |
▪ |
▪ |
▪ |
|
12,50 Гбит/с |
|
▪ |
▪ |
▪ |
▪ |
|
14,025 Гбит/с |
|
|
▪ |
▪ |
▪ |
|
14,063 Гбит/с |
|
|
▪ |
▪ |
▪ |
|
25,78 Гбит/с |
|
|
|
|
▪ |
|
27,74 Гбит/с |
|
|
|
|
▪ |
*11 Чувствительность схемы восстановления тактовой частоты приведена для электрического дифференциального входа и меняется в зависимости от входной тактовой частоты. Для получения дополнительной информации см. технические описания устройств восстановления тактовой частоты.
*12 Модуль восстановления тактовой частоты вставляется в одно из больших гнезд для модулей осциллографа серии 8000 и управляется из меню настройки синхронизации.
*13 Выносное устройство восстановления тактовой частоты; управляется с помощью приложения для управления устройствами восстановления тактовой частоты BERTScope из меню App осциллографа серии 8000.
*14 Для получения дополнительной информации о полосе пропускания схемы восстановления тактовой частоты и РЧ коррекции, см. технические описания устройств восстановления тактовой частоты.
Средства измерения и анализа для оптического тестирования
Осциллограф DSA8300 обладает широким набором средств для измерений и анализа, которые непосредственно предназначены для тестирования оптических устройств. В дополнение к стандартным измерениям амплитудных и временных параметров (например, времени нарастания/спада, амплитуды, среднеквадратичного значения джиттера, среднеквадратичного значения шума, частоты, периода и т.д.) DSA8300 позволяет проводить специфические измерения оптических сигналов (средней оптической мощности, коэффициента экстинкции, высоты глаза, ширины глаза, амплитуды оптической модуляции (OMA) и т. д.).
DSA8300 также включает стандартные маски для проверки на соответствие со всеми распространенными оптическими стандартами от 155 Мбит/с до 100 Гбит/с. Система тестирования по маске позволяет автоматически сопоставлять стандартные и пользовательские маски с данными, зарегистрированными в базе данных осциллограмм. Пользователи могут также создавать свои собственные маски для автоматизированного тестирования. Для анализа оптических сигналов, захваченных DSA8300, также доступно построение гистограмм и измерения с помощью курсоров.
С помощью приложения 80SJNB можно выполнять комплексный анализ джиттера, шума и BER для оптических сигналов. Расширенная версия этого ПО (опция JNB01) поддерживает оценку предыскажений и выравнивание поврежденных сигналов.
Высококачественные решения для тестирования электрических сигналов
Осциллограф DSA8300 оптимизирован для различных электрических приложений, требующих высокого качества и точности. Благодаря модульной системе пользователи могут оснастить свой DSA8300 различными электрическими модулями, которые лучше всего соответствуют их требованиям.
Сводная таблица электрических модулей
|
Параметр |
80E01 |
80E03 |
80E07B |
80E09B |
80E11, 80E11X1 |
Модули TDR |
||
|
80E04 |
80E08B |
80E10B |
||||||
|
Число каналов |
1 |
2 |
2 |
2 |
2 (80E11) 1 (80E11X1) |
2 |
2 |
2 |
|
Полоса пропускания |
50 ГГц |
20 ГГц |
20/30 ГГц (выбирается пользователем) |
30/40/60 ГГц (выбирается пользователем) |
40/60/70 ГГц (выбирается пользователем) |
20 ГГц |
20/30 ГГц (выбирается пользователем) |
30/40/50 ГГц (выбирается пользователем) |
|
Разрешение по времени в полной полосе (по уровню 10-90 %) |
7 пс |
17,5 пс |
11,7 пс |
5,8 пс |
5,0 пс |
17,5 пс |
11,7 пс |
7 пс |
|
Среднеквадратичное значение шума |
1,8 мВ |
600 мкВ |
280 мкВ при 20 ГГц 300 мкВ при 30 ГГц |
300 мкВ при 30 ГГц 330 мкВ при 40 ГГц 450 мкВ при 60 ГГц |
330 мкВ при 40 ГГц 450 мкВ при 60 ГГц 950 мкВ при 70 ГГц |
600 мкВ |
280 мкВ при 20 ГГц 300 мкВ при 30 ГГц |
300 мкВ при 30 ГГц 370 мкВ при 40 ГГц 600 мкВ при 50 ГГц |
|
Разрешение по времени нарастания прямого сигнала (по уровню 10-90 %) |
— |
— |
— |
— |
— |
23 пс |
18 пс |
12 пс |
|
Разрешение по времени нарастания отраженного сигнала (по уровню 10-90 %) |
— |
— |
— |
— |
— |
28 пс |
20 пс |
15 пс |
|
Возможность подключения выносной измерительной головки |
Опциональный удлинительный кабель 80N01 |
Опциональный удлинительный кабель 80N01 |
Несъемный 2-метровый кабель |
Несъемный 2-метровый кабель |
Опциональный удлинительный кабель 80N01 |
Опциональный удлинительный кабель 80N01 |
Несъемный 2-метровый кабель |
Несъемный 2-метровый кабель |
Захват сигнала
|
Параметр |
Описание |
|
Режимы сбора данных |
Выборка (нормальная), огибающая и усреднение |
|
Число устанавливаемых модулей |
До четырех двухканальных электрических; до двух оптических модулей. Установка в большой слот CH1/CH2 любых других модулей, кроме тех, которым необходимо только питание, нарушает функциональность малого слота CH1/CH2; установка в большой слот CH3/CH4 любых других модулей, кроме тех, которым необходимо только питание, нарушает функциональность малого слота CH3/CH4. |
|
Число одновременно захватываемых входов |
Макс. 8 каналов |
|
Максимальная скорость захвата |
300 кВыб/с на канал в режиме TDR, 200 кВыб/с на канал (в остальных режимах, кроме режима опорной фазы), 120 кВыб/с на канал (режим опорной фазы) |
|
Развертка по вертикали |
|
|
Длительность фронта и полоса |
Определяется используемым измерительным модулем |
|
Вертикальное разрешение |
16 бит в динамическом диапазоне измерительной головки
Электрическое разрешение: <20 мкВ >
Оптическое разрешение зависит от динамического диапазона оптического модуля – от <20 нВт > |
|
Развертка по горизонтали |
|
|
Скорость обычной и растянутой развертки |
От 100 фс/дел. до 1 мс/дел с кратностью шага 1-2-5 или с шагом 100 фс |
|
Погрешность временного интервала |
|
|
Вход прямого запуска (на передней панели) |
Скорость развертки >20 пс/дел., крайняя правая точка измеряемого интервала <150 нс; > Скорость развертки ≤20 пс/дел., крайняя правая точка измеряемого интервала <150 нс; > |
|
Вход тактовой частоты и запуск с предварительным масштабированием (на передней панели), режим глазковой диаграммы или кодовой последовательности |
Средняя погрешность определяется погрешностью на входе тактовой частоты STDEV: <0,7 пс > |
|
Вход тактовой частоты и запуск с предварительным масштабированием (на передней панели), остальные режимы |
Скорость развертки >20 пс/дел., крайняя правая точка измеряемого интервала <150 нс; > Скорость развертки ≤20 пс/дел., крайняя правая точка измеряемого интервала <150 нс; > |
|
Запуск от тактовой частоты TDR (синхронизация от внешнего генератора тактовой частоты 10 МГц) |
Скорость развертки >20 пс/дел., крайняя правая точка измеряемого интервала <150 нс; > |
|
Режим коррекции случайной фазы*15 (вход тактовой частоты 82A04В) |
Максимальное отклонение по времени по отношению к сигналу опорной фазы: 0,1% от периода сигнала опорной фазы (тип.) |
|
Режим коррекции фазы сигнала запуска (вход тактовой частоты 82A04В) |
Максимальное отклонение по времени по отношению к сигналу опорной фазы: >40 нс после запуска: 0,2% от периода сигнала опорной фазы (тип.) ≤40 нс после запуска: 0,4% от периода сигнала опорной фазы (тип.) |
|
Диапазон горизонтальной компенсации фазового сдвига*16 |
От –500 пс до 100 нс с шагом 100 фс на каждом отдельном канале |
|
Длина записи DSA8300 |
50, 100, 250, 500, 1000, 2000, 4000, 8000 или 16000 выборок (максимальная длина записи в растянутом режиме составляет 4000 выборок) |
|
Возможность удлинения записи |
IConnect®: 1 млн выборок ПО 80SJNB для анализа джиттера, шума и BER: 10 млн выборок (100 тыс. единичных интервалов, 100 выборок на единичный интервал) |
|
Базы данных осциллограмм |
4 независимо накапливаемых записи осциллограмм, до 4 млн точек. В каждой из четырех баз данных имеется режим базы данных осциллограмм переменной длины на на 2000 осциллограмм, работающий по принципу очередности (максимум 2 млн точек на базу осциллограмм) |
|
Режимы растянутой развертки |
Кроме основной развертки DSA8300 поддерживает два режима растянутой развертки. В этих режимах выполняется независимый захват с индивидуальными параметрами развертки, что позволяет использовать ту же или более высокую скорость развертки, по сравнению с основной разверткой |
*15 Дополнительная информация о работе в режимах с опорной фазой представлена в техническом описании «Модуль опорной фазы для стробоскопического осциллографа DSA8300»
*16 Только для встраиваемых модулей, для выносных измерительных головок 80E07В, 80E08В, 80E09В, 80E10В, 80Е11 и 80E11X1 необходима дополнительная компенсация фазового сдвига в канале
|
ПОХОЖИЕ ТОВАРЫ
|
||||||||||||
