Микротвердомеры серии ISOSCAN

  • Микротвердомеры серии ISOSCAN

    /images/all/3/9863/big/img_5.jpg

    jijijij

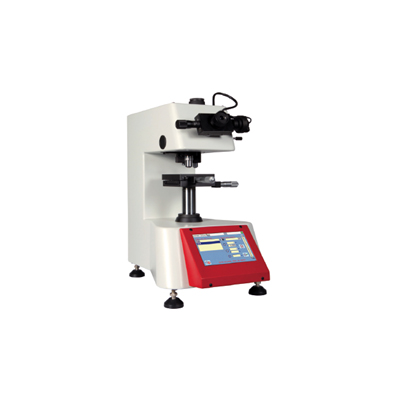

    Микротвердомеры серии ISOSCAN

временно не поставляется

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Galileo


Страна производитель: Италия Италия

Гарантия: 2 года
Внесен в Госреестр СИ.
Руководство по эксплуатации: Скачать (PDF, 17.36MB)
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Менеджер по направлению Galileo
Здравствуйте! Меня зовут Быков Алексей.
Я готов ответить на Ваши вопросы по данным товарам. Если Вы хотите оформить заказ или задать вопрос, то можете связаться со мной по телефону или электронной почте.
Телефон: +7 (495) 988-79-77 доб. 122
Моб.: +7 (936) 246-44-37
E-mail: ab@geo-ndt.ru
Оборудование для разрушающего контроля
Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Микротвердомеры серии ISOSCAN



Серия ISOSCAN включает четыре модели OD / AC /AC Plus / CN, различающиеся степенью автоматизации измерительных функций и наличием дополнительного оборудования. В зависимости от прилагаемой нагрузки микротвердомеры выпускаются в 4 модификациях.







Отличительные особенности микротвердомера:



  • Очень легкий в использовании, даже для тех, кто проводит измерение твердости первый раз
  • Моторизованный цикл приложения нагрузки, контролируемый электроникой на базе микропроцессора
  • Удобный интерфейс с ПК, полный цикл испытаний и все вспомогательные операции контролируются компьютером самостоятельно
  • Цифровая оптическая измерительная система с автоматическим расчетом значения твердости
  • Широкий диапазон функций по обработке данных, например: конверсия, статистика, гистограммы, печать отчетов и т.д.
  • Столик для размещения образца оснащен двухосевой микрометрической системой для нахождения точного положения объекта для нанесения отпечатка
  • Имеет модульный принцип конструкции



ISOSCAN OD - базовая версия



Оптико-цифровая измерительная система, которая может быть легко соединена с персональным компьютером (опция) для обработки результатов, редактирования персонализированных отчетов об измерениях, сохранения результатов на магнитных носителях и т.д.

Измерение размеров отпечатка проводится вручную при помощи высокоточного цифрового окуляр-микрометра. Нанесение отпечатка проводится автоматически с электронным контролем всего цикла испытания.

Для удобства работы оператора предлагаются специальные держатели для проволочных образцов, образцов небольшого размера, выравнивания непараллельных поверхностей, фиксации стандартных запрессованных образцов и т.д.



Система включает:



  • Маховичок для ручного выбора нагрузки с тестовой нагрузкой от 0.09807 до 9.807 Н ( и опционально до 49.03Н, внешняя нагрузка)
  • Микроскоп с 35 Вт галогенным источником света с непрерывной регулировкой интенсивности
  • Вручную поворачиваемое устройство переключения для индентора и двух объективов (10х и 40х – стандартная поставка)
  • 10х цифровой микрометрический окуляр с разрешением 0.1 мкм, калиброванный для обоих объективов
  • Моторизованное устройство приложения нагрузки
  • Устройство для ручной фокусировки с крестообразным столиком для крепления образца, с ручным устройством для координатного перемещения столика в диапазоне 25х25 мм и разрешением 0.01 мм



Возможности:



  • Автоматическое проведение цикла испытаний под электронным контролем микропроцессора
  • Жидкокристаллический дисплей с подсветкой, поддерживающий алфавитно-цифровой (8 линий по 16 символов) и графический (128х4 пиксела) вывод инфомации
  • 16-клавишная сенсорная панель для выбора параметров испытаний при помощи интерактивного меню
  • Автоматическое считывание нагрузки для стандартного диапазона, ручной ввод при помощи клавиатуры для дополнительных нагрузок
  • Автоматическая оценка значения твердости на основе измерения диагонали отпечатка
  • Автоматическая аппроксиматическая конверсия измеренных значений в значения твердости по другим шкалам или в значения предела прочности
  • Расчет статистических параметров, таких как среднее значение, стандартное отклонение, максимальное и минимальное значение и число измерений
  • Дополнительно возможно вводить ключевые параметры , такие как дата, номер образца и серии испытаний для включения в отчетную документацию об испытаниях
  • Параллельный интерфейс Cetronics для принтера
  • Серийный интерфейс RS232C для PC или хостингового компьютера
  • Специальный интерфейс для вывода на компьютер при помощи эмулятора клавиатуры
  • Режим вывода результатов: отдельные измерения, лист всех проведенных измерений, таблица со всеми статистическими параметрами, гистограмма измерений, "историческая диаграмма"
  • Режим вывода данных: отдельные измерения, лист всех проведенных измерений или статистический отчет
  • Оптический вывод на CCD или камеру (адаптер поставляется опционально)
  • Функция "Go/no go"
  • Самодиагностика для быстрого контроля состояния электромагнитных и электронных компонентов прибора



ISOSCAN AC



Isoscan AC дополнительно имеет специальные аппаратные и программные устройства, устанавливаемые в ПК начального уровня, позволяющие автоматически находить и измерять отпечатки.

Обеспечивает измерение микротвердости с высоким качеством.

Микротвердомер ISOSCAN AC позволяет проводить измерение микротвердости образца по Виккерсу путем автоматического нанесения отпечатка и измерения его характеристических размеров. Измерительная система содержит моторизованное устройство для приложения нагрузки и нанесения отпечатка и электрооптическое устройство. Последнее включает металлографический микроскоп, фиксированную телекамеру, плату оцифровки изображения и специально разработанное программное обеспечение, позволяющее проводить измерения отпечатка на двух уровнях автоматизации, в зависимости от характеристик поверхности образца:



  • Автоматическое: система проводит поиск отпечатка и измеряет его автоматически на базе заданного пользователем качественного ряда
  • Электрооптическое ручное: оператор перемещает световой указатель по четырем углам отпечатка и система измеряет две диагонали и рассчитывает результирующее значение твердости



ISOSCAN AC Plus



Имеет дополнительный набор аппаратных и программных средств, разработанных для быстрого и аккуратного построения профилей твердости.



ISOSCAN CN



Старшая модель ряда: с возможностью перемещения образца вдоль осей X и Y с помощью моторизрованных микрометрических винтов, с возможностью обслуживать фокусировку по оси Z с помощью моторизованных CNC -осей и автоматической сменой индентера и объективов , данная модель представляет собой настоящий измерительный робот.

Isoscan CN используется также для проведения автоматических измерений отпечатков по методике Кнупа, при дооснащении системы необходимым индентером (опционально).



Программное обеспечение



Специальное программное обеспечение позволяет интерактивно выбирать программу измерения твердости (профиль твердости, зигзаг, матрица значений) благодаря определению координат точек измерения, или же с помощью введения относительных цифровых значений с клавиатуры (с постоянным шагом профиля), а также путем захвата этих координат непосредственно с моторизованной цифровой микрометрической головки (самообучение).

Предусмотрены функции редактирования, которые используются для модификции уже заданной программы, проверяя законченные измерения и проведение новых измерений внутри измеряемого профиля. Недавно разработанные специальные программные пакеты позволяют также сделать интересную обработку полученных результатов, например:



  • Представление профиля твердости в графическом виде
  • Автоматическое определение значения твердости на заданном расстоянии от края
  • Автоматическое определение расстояние от края до места, которое имеет указанное значениетвердости
  • Автоматическое определение эффективной глубины термообработки в соответствии со стандартом ISO 2639-1982
  • Сохранение полученных результатов, в том числе внутри документной модели, созданной программой Word и автоматически предоставляемой измерительным ПО , в процессе фазы экспорта данных
  • Построение карты распределения твердости x,y



Технические характеристики микротвердомеров ISOSCAN:




ISOSCAN OD
 ISOSCAN AC ISOSCAN AC PLUS  ISOSCAN CNO 3

Стандартная нагрузка, гс/Н

10-25-50-100-200-300-500-1000 гс (0.09807-0.2452-0.4903-0.9807-1.961-2.942-4.903-9.807 Н)

Дополнительная нагрузка, гс (Н)

2000-2500-3000-5000 гс (19.61-24.52-29.42-49.03 Н)

Приложение нагрузки

Моторизованное

Время приложения нагрузки

Устанавливается с клавиатуры (1-99 сек)

Стандартные объективы (для наблюдения или измерения)

10х – 40х

Максимальное увеличение со стандартными объективами

100х-400х

Дополнительные объективы: для наблюдения/для измерения

5х – 100х /20х

Круговое вращение турели (установлены 2 объектива и индентор)

Ручное , в трех положениях

Программируемое и моторизованное

Регулировка интенсивности освещения видимого поля ( 35Вт макс)

Ручная, при помощи маховичка

Автоматическая и программируемая

Система измерения отпечатка

Оптическая цифровая

Автоматическая компьютеризированная

Разрешение при считывании результата, мм

0,0001

Монитор с плоским экраном высокого разрешения LCD-TFT15,1"-1024x768-85Гц

Опционально

Стандартная поставка

PC на базе Pentium+CCD+frame grabber

CCD и PC – по дополнительному запросу

Стандартная поставка (Windows 95-98-2000 –NT4)

Нахождение отпечатка и измерение

Ручное

Ручное и автоматическое

Измерение твердости по Виккерсу

Автоматическое

Статистические функции (среднее/мин/макс, дисперсия, СКО)

Стандартная поставка

Программное обеспечение для фокусировки

Не используется

Стандартная поставка, с возможностью ручной фокусировки

Стандартная поставка с автоматическим контролем

Программное обеспечение и индентор для измерения твердости по Кнупу

Опционально

ПО для измерения профиля твердости, зигзагообразная и матричная трассировка

Опционально

Стандартная поставка

Лиценция Microsoft Word 2000 ( English)

Опционально

Стандартная поставка

Крестообразный столик-держатель образца:



-перемещение по Х-Y

Ручное

Ручное (моторизованное по запросу)

Цифровой контроль X-Y-Z

-скорость , мм/с

-

0.01– 0.2

-размер, мм

100х100

125х125

- рабочий шаг, мм

25х25

- разрешение, мм

0.01

0.01(0.001)

0.001

Цифровой захват положения по осям X-Y с разрешением 0.001 мм

Опционально, только для считывания

Опционально

Стандартная поставка для оси Х ( доп. для 2 осей)

Стандартная поставка для 2 осей

Максимальная высота образца на крестообразном столике, мм

40 ( другие размеры по запросу)

Стандарт

ISO UNI EN 6507 – DIN 50133 – DIN 51225 – ISO 2639

SIT -сертификация

Опционально ( только для метода Виккерса)

Интентор для измерения микротвердости по Виккерсу

Стандартная поставка

Зажим для тонких образцов, вращающийся зажимной патрон и зажимы для образцов

Стандартная поставка

Тестовые блоки для SIT-сертификации

Стандартная поставка – тестовый блок N 2 для шкалы HV1 (низкое и высокое значение твердости)

Интерфейсы для периферийных устройств

RS 232 C-Cetronics-эмулятор клавиатуры

Поставляются с PC

Электропитание

220 В/ 50 Гц (поставка других типов источников питания возможна по специальному запросу)

Установленная мощность, ВА

100

350

550

Примерный вес системы , кг



30

50

60

Базовые размеры системы , (LxDxH),мм

320x500x440

1000х800х800

Введите число *


Введите число *
Сертификаты

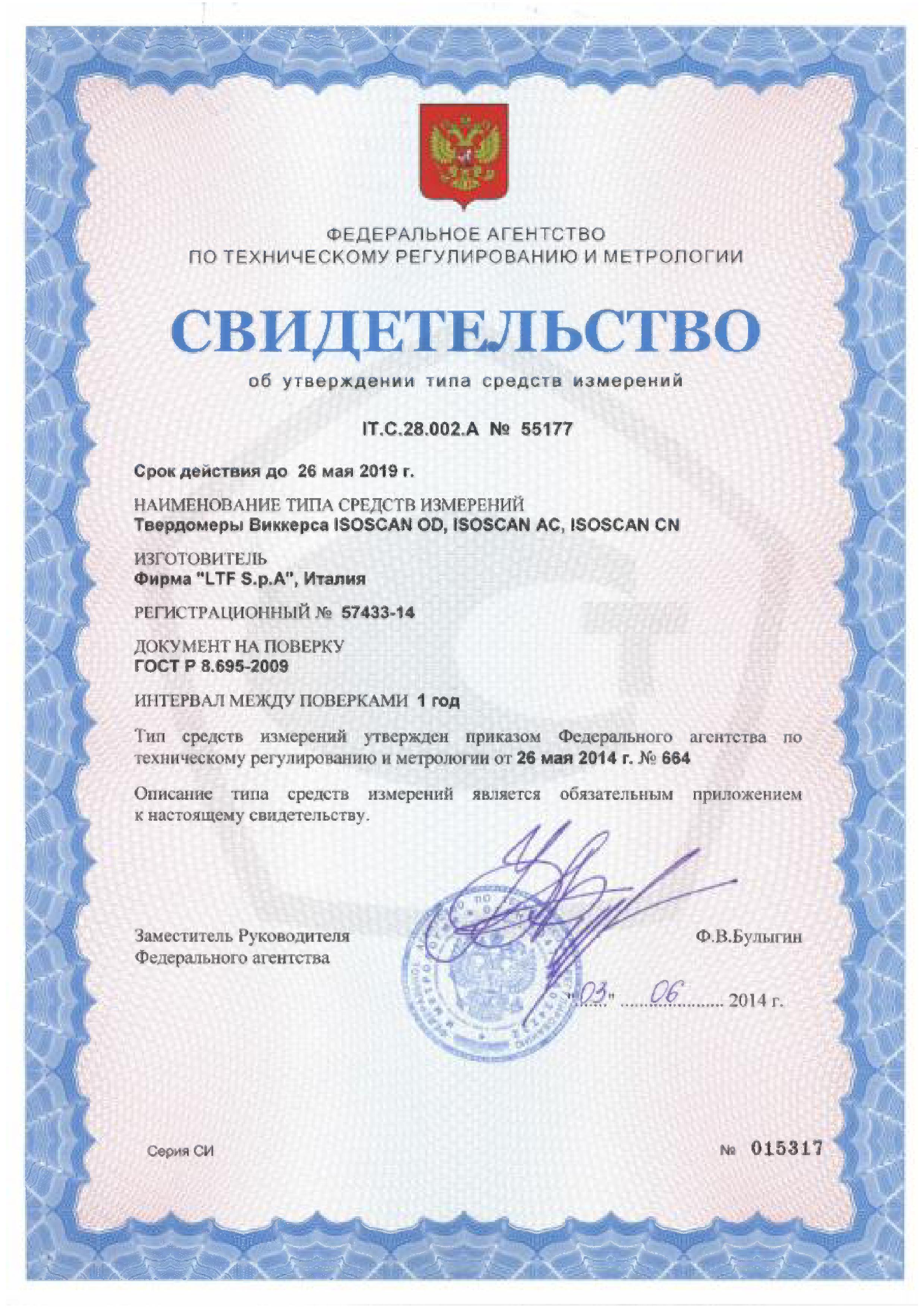

Сертификат об утверждении средств типа СИ
