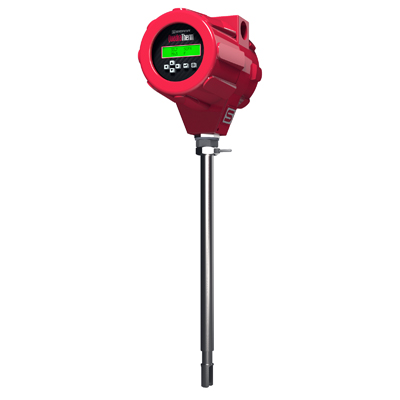

Термомассовый расходомер QUADRATHERM 640I

Технология QuadraTherm с четырьмя датчиками обеспечивает основные входные данные для алгоритмического набора iTherm и библиотеки газов для точного управления изменениями газа и на участке трубы, температуры и давлении газа, а также температуры окружающей среды.

Технология iTherm решает первый закон термодинамики за долю секунды для каждого значения массового потока. Она вычисляет проводимость основы и другие нежелательные факторы тепловых потерь, вычитает их, а затем вычисляет массовый расход на основе оставшегося компонента искусственной конвекции.

Благодаря технологии Dial-A-Pipe расположение зонда настраивается в зависимости от размера и типа трубы. А благодаря технологии Dial-A-Gas становится возможной настройка под различные типы газов с сохранением высокоточных показаний измерений.

Библиотека газов iTherm содержит собственную разработку компании Sierra - пакеты газов. Пакет газа аналогичен ДНК определенного газа. Библиотека хранит все параметры, необходимые для моментального вычисления термодинамических и транспортных свойств каждого газа или газовой смеси при определенных показаниях температуры и давления.

В настоящее время библиотека содержит 18 газов и газовых смесей, и с каждым днем она продолжает пополняться и совершенствоваться.

Отличительные особенности:

• Точность: +/-0,5% от показаний
• Многопараметричность измерений: массовый расход, температура и давление
• Революционный дизайн с четырьмя датчиками QuadraTherm™
• Технология DrySense™^ допускает дрейфа датчика, с пожизненной гарантией
• Технология iTherm™, «мозг» инструмента, управляет всеми входными сигналами
• Технология Dial-A-PipeТМ: подбирает соответствующий размер трубы
• Технология Dial-A-Gas: подстраивается под тип газа
• Библиотека газов iTherm Gas Library: 18 газов и смесей (база постоянно расширяется и совершенствуется)
• Диагностика по технологии ValidCal™: гарантирует устойчивую работу
• Программа «Умный интерфейс»: ПО компьютерного интерфейса
• Опциональный протокол Foundation Fieldbus, Profibus DP, HART (находится в разработке)

Технические характеристики расходомера QUADRATHERM 640I:

Тип расходомера: термомассовый
Исполнение расходомера: стационарный
Тип датчика: погружной(зонд)
Взрывобезопасность: да
Измеряемая среда: газ
Мин. диаметр трубы, мм: 75
Макс. диаметр трубы, мм: 1800
Погрешность измерения (пар,газ), %: 0,75
Макс.давление среды (абс.), Бар: 33
Мин. температура измеряемой среды,°С: -40
Макс. температура измеряемой среды, °С: 200
Измеряемый расход газа/пара(мин значение), нм3/ч: 201
Измеряемый расход газа/пара(макс значение), нм3/ч: 11228653
Скорость измеряемого потока газа/пара(мин), м/с: 3
Скорость измеряемого потока газа/пара(макс), м/с: 300
Динамический диапазон измерений, Макс./Мин.: 100
Направление изменения расхода: прямое
Измеряемые характеристики: объемный расход / объем / массовый расход / масса / температура / давление
Количество измерительных каналов: 1
Степень защиты блока электроники: IP66
Температура окружающей среды(мин), °С: -40
Температура окружающей среды(макс), °С: 50
Напряжение питания блока электроники: 24 В. Пост тока / 220 В. Перем. Тока
Способ крепления блока электроники: на трубу / на зонд
Индикация: цифробуквенный ЖК дисплей
Клавиатура: символьная
Вес блока электроники, кг: 3.5
Рабочие выходы: токовый / потенциальный / HART / тревожный
Интерфейсы: RS232 / RS485 ModBus RTU / Fieldbus / Profibus DP / DeviceNet
Габаритные размеры блока электроники ШхВхГ, см: 360-1570 х 140 х 170-225
Транспортировочный чемодан: ударопрочный, IP67, вес 3,7 кг
Встроенный датчик давления: от 0,1 до 3,3 МПа, погрешность ± 1%
