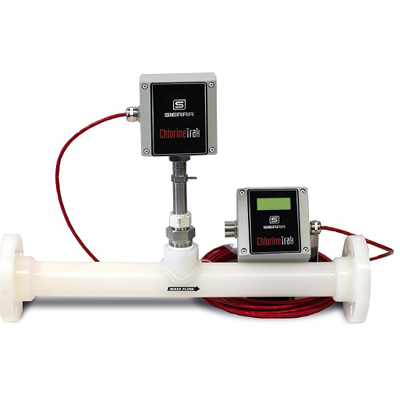

Термомассовый расходомер CHLORINE-TRAK 760S разработан специально как предельно точное и экономичное решение для измерения массового расхода хлора в процессе обработки сточных вод.

Корпус прибора изготовлен из специальной резины (PVDF) из фторида поливинилидена производства Kynar. Этот материал обладает превосходными антикоррозионными свойствами и химической стойкостью как при нормальной так и при повышенной температуре. PVDF также обладает стабильностью, механической прочностью, износоустойчивостью и огнестойкостью.

Датчик расходомера 760S использует 152,4-мм зонд Hastelloy C и 25,4-мм фитинг Swagelok NPT компрессионного типа, которые совместимы с корпусом Kynar PVDF. Hastelloy C высоко устойчив к точечной и щелевой коррозии и широко применяется в самых агрессивных условиях.

Расходомер для хлора сочетает в себе большой динамический диапазон 100:1, хорошую повторяемость и стабильность работы датчика. Он не требует датчиков давления и температуры для компенсации показаний, являясь экономичным решением для измерения расхода хлора.

Отличительные особенности:

• Специально разработанный корпус Kynar PVDF от 25,4 мм до 101,6 мм c фланцами ANSI 68 кг RF и коннекторами зонда предлагает экономное решение для одной из самых коррозионных сред - хлора
• Зонд и сенсор Hastelloy С-276, фитинги корпуса NPT компрессионного типа 25,4 мм компании Swagelok
• Электроника удаленная или встроенная в корпус NEMA4x (IP65) или взрывозащищенную оболочку IP66
• Дополнительно - цифровой дисплей с индикацией мгновенного и суммарного расхода (функция счетчика)
• MODBUS интерфейс (опция) для интеграции PLC/DAQ плюс аналоговый выход 4-20 мА
• Калибровка на хлор, заданная на заводе (точность ± 5% полной шкалы)
• Превосходный динамический диапазон 100:1
• Настройка на месте ключевых параметров расходомера через панель или программное обеспечение Smart Interface (включено)

Технические характеристики расходомера CHLORINE-TRAK 760S:

Тип расходомера: термомассовый
Исполнение расходомера: стационарный
Тип датчика: полнопроходной
Взрывобезопасность: да
Измеряемая среда: газ
Мин. диаметр трубы, мм: 25
Макс. диаметр трубы, мм: 100
Погрешность измерения (пар,газ), %: 5
Макс.давление среды (абс.), Бар: 8
Мин. температура измеряемой среды,°С: -9
Макс. температура измеряемой среды, °С: 32
Измеряемый расход газа/пара(мин значение), нм3/ч: 24
Измеряемый расход газа/пара(макс значение), нм3/ч: 34656
Скорость измеряемого потока газа/пара(мин), м/с: 1
Скорость измеряемого потока газа/пара(макс), м/с: 100
Динамический диапазон измерений, Макс./Мин.: 100
Направление изменения расхода: прямое
Измеряемые характеристики: массовый расход / температура
Количество измерительных каналов: 1
Степень защиты блока электроники: IP65 / IP66
Температура окружающей среды(мин), °С: -20
Температура окружающей среды(макс), °С: 60
Напряжение питания блока электроники: 24 В. Пост тока / 220 В. Перем. Тока
Способ крепления блока электроники: на трубу / на зонд
Индикация: цифробуквенный ЖК дисплей
Клавиатура: символьная
Вес блока электроники, кг: 3.7
Рабочие выходы: токовый / потенциальный / HART / тревожный
Интерфейсы: RS232 / RS485 ModBus RTU / Fieldbus / Profibus DP / DeviceNet
Габаритные размеры блока электроники ШхВхГ, см: 200-540 х 100-115 х 165-620
