Электромагнитный расходомер EUROMAG MUT1000EL

  • Электромагнитный расходомер EUROMAG MUT1000EL

    /images/all/3/9969/big/img_5.jpg

    jijijij

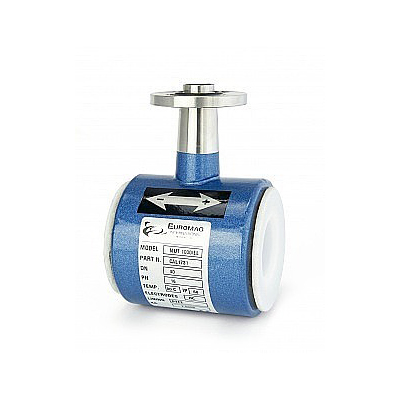

    Электромагнитный расходомер EUROMAG MUT1000EL

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
EUROMAG INTERNATIONAL


Страна производитель: Италия Италия

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Электромагнитный расходомер EUROMAG MUT1000EL



Преобразователь MUT 1000 EL представляет собой прибор последнего поколения компании Euromag International, применяемый в гидрологическом цикле.



Новая структура для генерации магнитного поля и инновационная траектория создаваемого электродами сигнала обеспечивают чрезвычайно широкий диапазон измерений, при этом сохраняя компактные габариты прибора: EL = Extended Linearity, что в переводе означает «расширенная линейность». Эта новая серия преобразователей продолжает лучшие традиции модели MUT 1000, представляя диапазон измерений более 1:1000 без программного обеспечения для линеаризации.

Такие рабочие характеристики обеспечивают точность измерений для широкого диапазона скоростей потока и учитывают даже невысокие скорости потока, которые ранее из-за отключения электронного блока принимались за «0».

Работа этой серии фланцевых преобразователей основана на принципе Фарадея, согласно которому проводник, попадающий в магнитное поле, генерирует потенциал, ориентированный перпендикулярно этому же полю. В данном случае расходомерная трубка – из нержавеющей стали AISI 304. Две индукционные катушки установлены сверху и снизу. Магнитное поле, создаваемое электрическим током, проходящим через индукционную катушку, вызывает в электродах разницу потенциалов, пропорциональную скорости потока. С целью измерения такого потенциала небольших значений, внутренняя часть расходомерной трубки электрически изолирована, таким образом, рабочая жидкость не соприкасается с материалом расходомерной трубки.

Используемый электронный блок генерирует ток, поставляемый на индукционную катушку, получает разницу потенциалов, обрабатывает сигнал для подсчета расхода и управляет сообщением с внешней средой. Благодаря сварной структуре, в которую заключены индукционная катушка и электроды, преобразователь в раздельной версии имеет степень защиты IP 68, которая подходит для постоянного погружения в воду на глубину 1,5 м.



Корпус и соединения

Преобразователи MUT 1000 EL имеют расходомерную трубку из нержавеющей стали AISI 304, корпус изготовлен из углеродистой стали с акриловым покрытием. Такая обработка преобразователя делает его устойчивым к воздействию воды, даже в состоянии постоянного погружения. Преобразователь оснащен клеммной коробкой для подключения кабелей к электронному блоку. Стандартная степень защиты – IP 68, подходящая для постоянного погружения в воду на глубину 1,5 м. Преобразователь устанавливается между фланцами UNI 2223 c PN от 16 до 40 или между фланцами ANSI 150, 300.



Внутреннее покрытие

Для диаметров от 25 до 150 стандартное внутреннее изоляционное покрытие изготовлено из ПТФЭ, для диаметров более 150 для пищевой промышленности – из эбонита. По запросу возможна поставка преобразователей диаметром более 150 с покрытием из ПТФЭ. Температура измеряемой жидкости зависит от типа используемого внутреннего покрытия.



Электроды и заземление

Стандартные электроды из хастеллоя C, что гарантирует совместимость со множеством рабочих жидкостей. В случае необходимости электроды могут быть выполнены из материалов: хастеллой С (станд.), хастеллой B, титан, тантал, платина. При установке преобразователя в пластиковый трубопровод или трубопровод с внутренним покрытием для заземления требуются два заземляющих кольца, которые вставляются с каждой стороны преобразователя, или установка заземляющего электрода. Кроме того, по запросу возможна поставка электрода для пустого трубопровода с целью осуществления контроля условий в частично заполненных трубах.



Совместимость и подключение электронных блоков

Первичный преобразователь MUT 1000 EL совместим со всеми электронными блоками производства компании Euromag. В раздельной версии преобразователь подключается к электронному блоку посредством двух кабелей, длина которых зависит от проводимости жидкости, при этом максимальная длина не должна превышать 100 метров для MC608A и до 30 метров для MC608B.



Выбор диаметра

За скорость при полной шкале расхода принимается скорость, равная 2-3 м/с. Выбрать полную шкалу потока можно при помощи клавиатуры электронного блока. Максимальное значение, которое можно выбрать, должно соответствовать скорости 10 м/с.



Максимальная температура жидкости

В раздельной версии допустимая максимальная температура жидкости равна 180°С. В компактной версии из-за требований к охлаждению электроники максимально допустимая температура зависит от температуры рабочей среды. В целом, для компактной версии максимально допустимая температура равна 80°С. Максимальная рабочая температура для преобразователей с эбонитовым внутренним покрытием также равна 80°С.



Калибровка и максимальная погрешность

MUT 1000 EL относится к группе B1 (ISO 11631). Калибровка каждого преобразователя осуществляется при помощи опрессовочного устройства с коррелирующей системой весов и сертификатом SIT. Погрешность измерения равна 0,2% от значения при скорости жидкости более 0,2 м/с. Повторяемость измерений порядка 0,1%.



Эталонные стандарты

Магнитные расходомеры компании Euromag International прошли сертификацию и имеют отметку CE, а также производятся в соответствии со следующими стандартами:



  • CEI EN 61010-1
  • UNI EN ISO 6817
  • EN 1434
  • EN 50081-1
  • EN 50082-1
  • 2006/95/CE, 93/68 (LVD)
  • 2004/98/CE, 92/31 (EMC)



Технические характеристики расходомера EUROMAG MUT1000EL:



Тип расходомера: электромагнитный
Исполнение расходомера: стационарный
Тип датчика: полнопроходной
Измеряемая среда: жидкость
Мин. диаметр трубы, мм: 25
Макс. диаметр трубы, мм: 300
Погрешность измерения (жидкость), %: 0.2
Макс.давление среды (абс.), Бар: 40
Мин. температура измеряемой среды,°С: -25
Макс. температура измеряемой среды, °С: 180
Мин. расход жидкости, м3/ч: 0.09
Измеряемый расход жидкости(макс значение), м3/ч: 2545
Скорость измеряемого потока жидкости в трубе(мин), м/с: 0.05
Скорость измеряемого потока жидкости в трубе(макс), м/с: 10
Динамический диапазон измерений, Макс./Мин.: 200
Направление изменения расхода: прямое / обратное
Измеряемые характеристики: объемный расход / объем
Количество измерительных каналов: 1
Степень защиты датчика(датчиков): IP68
Степень защиты блока электроники: IP67 / IP68
Температура окружающей среды(мин), °С: -20
Температура окружающей среды(макс), °С: 60
Напряжение питания блока электроники: 24 В. Пост тока / 220 В. Перем. Тока / Солнечные панели / Аккумуляторы
Индикация: графический ЖК дисплей
Клавиатура: символьная
Вес блока электроники, кг: 3
Потребляемая мощность, Вт: 1
Рабочие выходы: токовый / частотный / импульсный
Интерфейсы: RS485 ModBus RTU / IrCom
Габаритные размеры блока электроники ШхВхГ, см: 175х117х131
