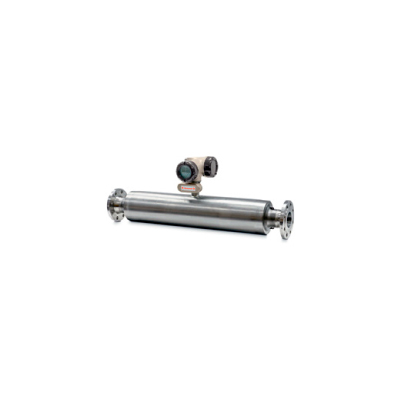

Сенсоры измерения массового расхода VersaFlow Coriolis- это единственные сенсоры в своем классе, которые по умолчанию имеют дополнительную защитную оболочку. VersaFlow измеряют массовый расход жидкостей и газов, а также концентрацию и плотность жидкостей.
Все расходомеры состоят из сенсора и преобразователя, который может быть установлен непосредственно на сенсор (компактное исполнение) или отдельно (раздельное исполнение) в полевом корпусе или в корпусе для монтажа на стену.
Версия расходомера с преобразователем TWC 010 с выходным сигналом Modbus® доступна для OEM-производителей, у которых нет необходимости в преобразователе с аналоговым выходным сигналом.
Совместимость
Электронные преобразователи VersaFlow совместимы со всеми сенсорами
Сенсоры для разных применений
| Типоразмер | S15 | S25 | S40 | S50 |
| Расход | ||||
| Максимальный расход [кГ/ч] | 6500 | 27000 | 80000 | 170000 |
| Максимальный расход [фунт/мин] | 240 | 990 | 2935 | 6235 |
| Точность | |
| Точность, жидкости | ±0.15% от измеренного расхода |
| Точность, газ | ±0.50% от измеренного расхода |
| Повторяемость | Лучше чем 0.05% плюс стабильность нуля (включает комбинированный эффект от повторяемости, линейности и гистерезиса) |
| Стабильность нуля | ±0.01% от номинального расхода с соответствующим размером |
| Исходные условия | |
| Продукт | Вода |
| Температура | 20°C |
| Рабочее давление | 1 Баризб |
| Плотность | |
| Измеряемый диапазон | 400...2500 кГ/м3 |
| Точность | ±2 кГ/м3 (S15: ±5 кГ/м3) |
| Точность (с калибровкой на площадке) | ±0.5 кГ/м3 |
| Температура | |
| Измеряемый диапазон | -40...+130°C |
| Точность | ±1°C |
| Материалы | |
| Измерительная труба | Нержавеющая сталь UNS S31803 (1.4462) |
| Соед. кромка | Нержавеющая сталь 316 / 316L (CF3M / 1.4409) |
| Фланцы | Нержавеющая сталь 316 / 316L (1.4401 / 1.4404) |
| Наружний цилиндр (вторичный защитный кожух) | Нержавеющая сталь 304 / 304L (1.4301 /1.4307) (Опционально нерж. сталь 316 / 316L (1.4401 / 1.4404)) |
| Соединительная коробка -раздельное исполнение | Алюминий (полиуретановое покрытие) или Нержавеющая сталь 316L (1.4401) (опция) |
| Версия с нагревательным кожухом | |
| Нагревательный кожух | Нержавеющая сталь 316L (1.4404) (Наружний цилиндр контактирует с нагревающей средой) |
| Номинальное давление при 20°C | |
| Измерительная труба | -1.100 бар изб |
| Наружний цилиндр | |
| Не сертифицированный вторичный защитный кожух | Типовое давление разрыва > 100 бар изб |
| Сертифицированный согласно PED/CRN вторичный защитный | -1 ...63 бар изб |
| Сертифицированный согласно PED вторичный защитный кожух | -1.100 бар изб |
Габариты и масса
Фланцевая версия
| Масса расходомера (все фланцы, кГ) | ||||
| S15 | S25 | S40 | S50 | |
| Алюминий (компактное исп.) | 13.5 | 16.5 | 29.5 | 57.5 |
| Нерж сталь (компактное исп.) | 18.8 | 21.8 | 34.8 | 62.8 |
| Алюминий (раздельное исп.) | 11.5 | 14.5 | 25.5 | 51.5 |
| Нерж сталь (раздельное исп.) | 12.4 | 15.4 | 26.4 | 52.4 |
| Измерительная труба из нержавеющей стали (мм) | ||||
| S15 | S25 | S40 | S50 | |
| A | 101.6 | 114.3 | 168.3 | 219.1 |
| C1 (компактное) | 311 | 317 | 344 | 370 |
| C2 (раздельное) | 231 | 237 | 264 | 290 |
| D | 160 | |||
| E | 60 | |||
| F | 123.5 | |||
| G | 137 | |||
| H | 98.5 | |||
| Фланцевые соединения (мм) | ||||
| S15 | S25 | S40 | S50 | |
| PN40 | ||||
| DN15 | 498 | |||
| DN25 | 503 | 531 | ||
| DN40 | 541 | 706 | ||
| DN50 | 712 | 862 | ||
| DN80 | 882 | |||
| PN40 | ||||
| S15 | S25 | S40 | S50 | |
| DN50 | 740 | 890 | ||
| DN80 | 910 | |||
| PN63 | ||||
| S15 | S25 | S40 | S50 | |
| DN15 | 513 | |||
| DN25 | 538 | 567 | ||
| DN40 | 575 | 740 | ||
| DN50 | 752 | 902 | ||
| DN80 | 922 | |||
| ASME 150 | ||||
| S15 | S25 | S40 | S50 | |
| 1/2" | 518 | |||
| 3/4" | 528 | |||
| 1" | 534 | 563 | ||
| 1 1/2" | 575 | 740 | ||
| 2" | 744 | 894 | ||
| 3" | 906 | |||
| ASME 300 | ||||
| S15 | S25 | S40 | S50 | |
| 1/2" | 528 | |||
| 3/4" | 538 | |||
| 1" | 546 | 575 | ||
| 1 1/2" | 589 | 754 | ||
| 2" | 756 | 906 | ||
| 3" | 926 | |||
| ASME 600 | ||||
| S15 | S25 | S40 | S50 | |
| 1/2" | 541 | |||
| 3/4" | 550 | |||
| 1" | 558 | 589 | ||
| 1 1/2" | 603 | 770 | ||
| 2" | 744 | 926 | ||
| 3" | 944 | |||
| JIS 10K | ||||
| S15 | S25 | S40 | S50 | |
| 50A | 712 | 862 | ||
| 80A | 882 | |||
| PN63 | ||||
| S15 | S25 | S40 | S50 | |
| 15A | 498 | |||
| 25A | 503 | 531 | ||
| 40A | 541 | 706 | ||
| 50A | 712 | 862 | ||
| 80A | 882 | |||
Тип расходомера: кориолисовый
Исполнение расходомера: стационарный
Тип датчика: полнопроходной
Взрывобезопасность: да
Измеряемая среда: жидкость / газ
Мин. диаметр трубы, мм: 15
Макс. диаметр трубы, мм: 100
Погрешность измерения (жидкость), %: 0.2
Погрешность измерения (пар,газ), %: 0.75
Макс.давление среды (абс.), Бар: 100
Мин. температура измеряемой среды,°С: -45
Макс. температура измеряемой среды, °С: 130
Измеряемый расход газа(мин), кг/ч: 4800
Измеряемый расход газа(макс), кг/ч: 125000
Направление изменения расхода: прямое
Измеряемые характеристики: объем / массовый расход / масса / температура / плотность
Количество измерительных каналов: 1
Степень защиты блока электроники: IP67
Температура окружающей среды(мин), °С: -40
Температура окружающей среды(макс), °С: 65
Напряжение питания блока электроники: 24 В. Пост тока / 220 В. Перем. Тока
Способ крепления блока электроники: настенное / на трубу / в стойку
Индикация: графический ЖК дисплей
Клавиатура: символьная
Вес блока электроники, кг: 3
Рабочие входы: токовый
Рабочие выходы: токовый / Цифровой ОК / импульсный
Интерфейсы: Profibus PA / RS485 ModBus RTU / Fieldbus / Profibus DP
|

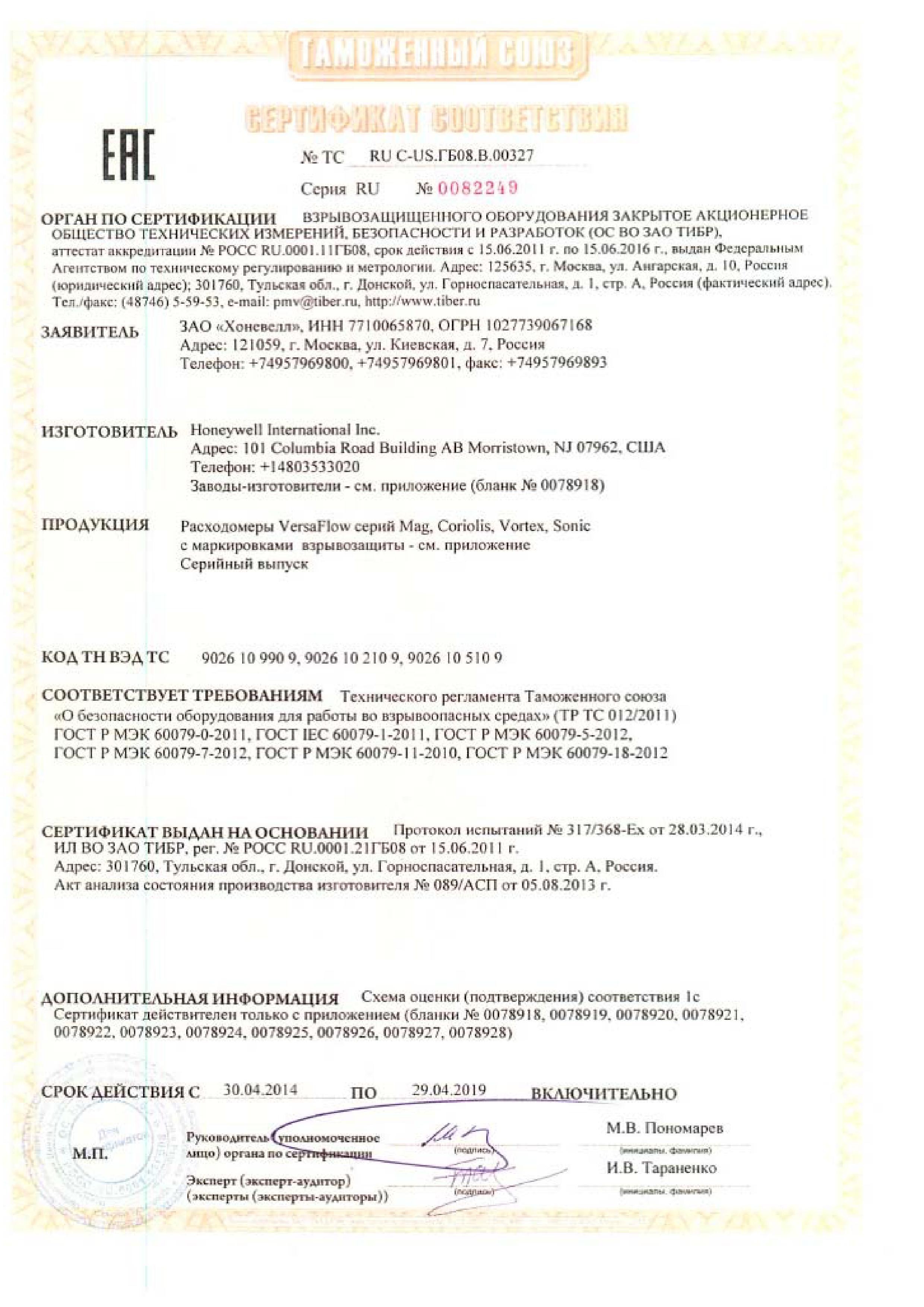

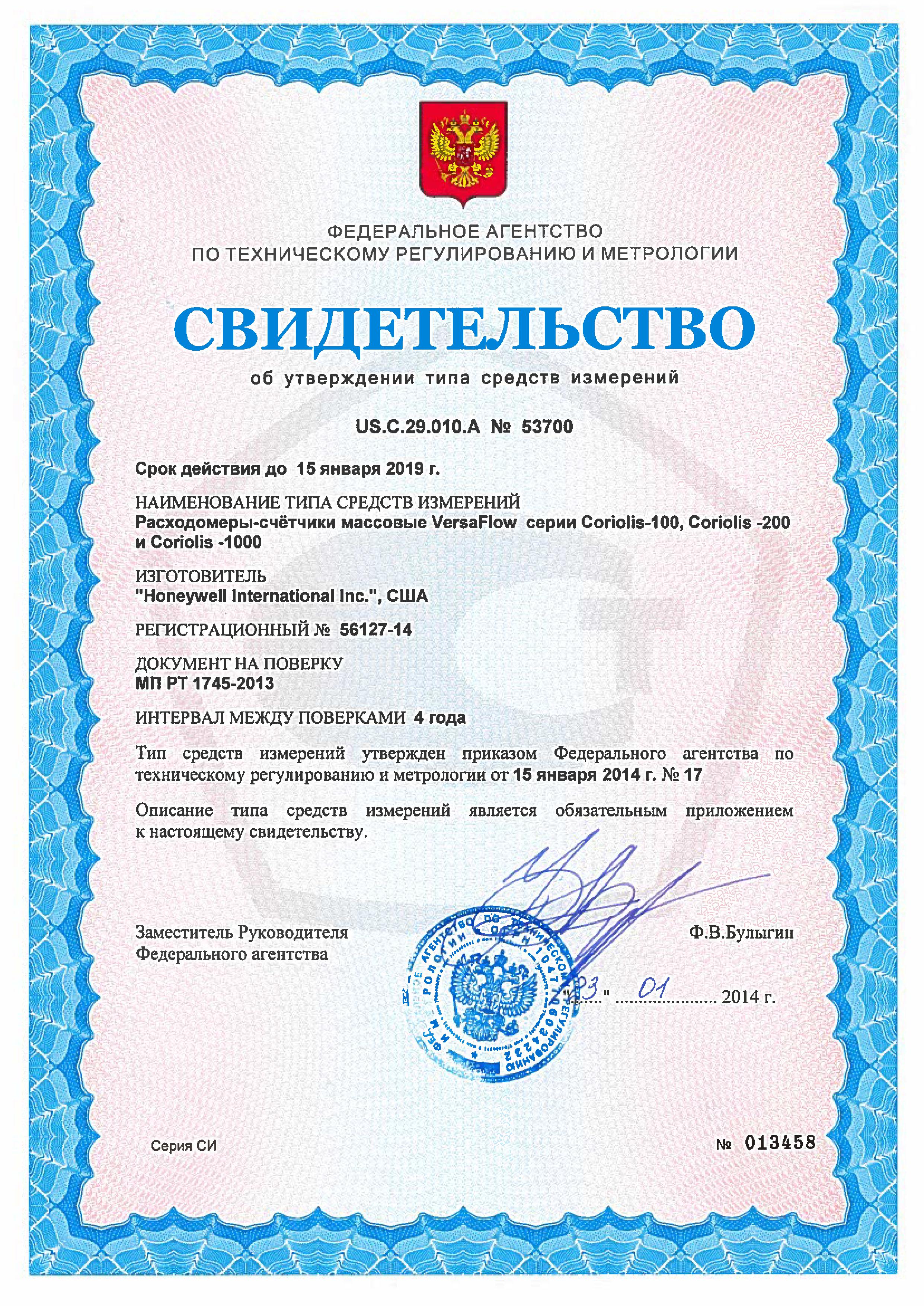

Сертификаты |
|||||||||
|
|||||||||
|
|
|||||||||
|
