Кориолисовый расходомер VERSAFLOW CORIOLIS 200

  • Кориолисовый расходомер VERSAFLOW CORIOLIS 200

    /images/all/3/9984/big/img_5.jpg

    jijijij

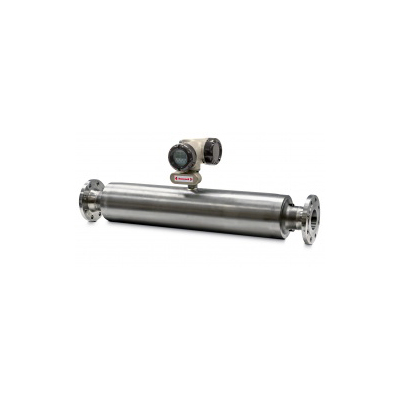

    Кориолисовый расходомер VERSAFLOW CORIOLIS 200

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Honeywell


Страна производитель: США США

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Кориолисовый расходомер VERSAFLOW CORIOLIS 200



Серия VersaFlow Coriolis 200 разработана в соответствии с требованиями, предъявляемыми к расходомерам в нефте­перерабатывающей и газовой отраслях промышленности.

Расходомер VersaFlow Coriolis 200 пригоден для измерений больших величин расходов нефти и вязких нефтепродуктов,а также патоки и химикатов. VersaFlow Coriolis 200, совмещенный с преобразователем TWC9000 достоверно измеряет массовый расход жидкостей и газов, а также концентрацию и плотность жидкостей.



Отличительные особенности:



  • Величина измеряемого расхода до 2,300,000 кГ/ч
  • Интегрированная электроника
  • Лучшая стабильность нуля
  • Две измерительных трубы
  • Простота дренирования и очистки
  • Нагревательный кожух (опционально)
  • Высокая точность (коммерческий учет)
  • Оптимизированный делитель потока для снижения потерь на давление
  • Модульная электроника (принцип "включай и работай")
  • Большие типоразмеры
  • Расширенные диагностические возможности
  • Различные варианты присоединений Внешний корпус из нержавеющей стали 304L или 316L
  • Единая электроника для всех сенсоров с возможности со­хранения и резервирования данных о калибровке и параме­трах сенсора
  • Модульная электроника с различными типами выходных сигналов



Отрасли промышленности



  • Нефтегазовый комплекс
  • Химическая
  • Целлюлозно-бумажная
  • Пищевая
  • Фармацевтическая
  • Системы водоснабжения
  • Системы водоподготовки



Примеры применений



  • Системы заполнения/опорожнения резервуаров
  • Коммерческий учет (объемный и массовый)
  • Большие величины расходов



Варианты присоединения расходомера





  • Стандартные фланцы до PN100
  • Санитарные соединения (только версия S100) для пищевой промышленности



Нагревательный кожух и дренаж

VersaFlow Coriolis 200 доступен с опцией нагревательный ко­жух и дренаж.



  • Опция нагревательный кожух для температурозависимых рабочих сред
  • Предотвращение кристаллизации рабочей среды
  • Опция Дренаж для защиты расходомера в случае поврежде­ния измерительной трубы
  • Возможность удаления химически активных сред безопасным способом
  • Может быть использован для раннего обнаружения повреждения измерительной трубы, при измерении расхода высокотоксичных сред



Компактная версия

VersaFlow Coriolis 200 в компактном исполнении обеспечивает высокую точность измерений при легкой инсталляции в процесс.



  • Заранее запрограммированный преобразователь TWC9000 для инсталляции "включай и работай"
  • Доступна версия расходомера с преобразователем TWC9000, сертифицированным для применения в опасных зонах
  • Опция «корпус из нержавеющей стали» для преобразователя TWC9000 для применений в агрессивной окружающей среде



Раздельная версия

VersaFlow Coriolis 200 в раздельном исполнении может использоваться с преобразователями TWC9000 F, TWC9000 W или TWC9000 R.



  • Могут применяться для централизованного сбора данных
  • Возможность установки преобразователя TWC9000 внеопасной зоны
  • 300m - максимальная дистанция между сенсором и преобразователем
  • Опция «соединительная коробка из нерж стали» для использования сенсора в агрессивной внешней среде



TWC010

VersaFlow Coriolis 200 также опционально доступен с преобразователем TWC010 MODBUS.



  • Отдельно устанавливаемый расходомер - нет необходимости в применении преобразователя TWC9000
  • Обеспечивает промышленный стандарт передачи сигнала MODBUS
  • Легкое интегрирование в систему MODBUS



Honeywell настоятельно рекомендует использовать опцию «предохранительные диски» при заказе расходомера, если необходимо измерять:



1) Газы при высоком давлении.

2) Сжиженный газ при высоком давлении и/или если имеется риск повреждения измерительной трубы при:

  • агрессивная среда
  • забросы давления и/или температуры



Технические характеристики расходомера VERSAFLOW CORIOLIS 200:



Типоразмер S100 S150 S250
Расход Макcимум (кГ/ч) 420,000 900,000 2,300,000
Минимум  В зависимости от приемлемой величины погрешности.
Коммерческий учет (массовый)    Минимум (кГ/ч) 11,000 25,000 60,000
Макcимум (кГ/ч) 220,000 500,000 1,200,000
Коммерческий учет (объемный, базовая плотность 1000kg/m3) Минимум (кГ/ч) 11 25 60
Макcимум (кГ/ч) 220 500 1,200



Измерительная система
Принцип измерения Массовый, кориолиса
Область применения Измерение массового расхода и плотности жидкостей, газов и сыпучих веществ
Измеряемые параметры Масса расход, плотность, температура
Рассчитываемые параметры Объемный расход, концентрация, скорость
Точность
Массовый расход
Жидкость ±0.1% от измеренного значения + стабильность нуля
Газ ±0.5% от измеренного значения + стабильность нуля
Повторяемость Лучше чем 0.05% + стабильность нуля (включает комбинированный эффект от повторяемости, линеаризации и гистерезис)
Стабильность нуля
S100 < 7 кГ/ч
S150 < 18 кГ/ч
S250 < 50 кГ/ч
Исходные условия
Продукт Вода
Температура +20°C
Рабочее давление 1 Баризб
Плотность
Измеряемый диапазон 400...3000 кГ/м3
Точность ±2 кГ/м3 (нерж сталь DN15: ±5 кГ/м3)
Точность (с калибровкой на площадке) ±0.5 кГ/м3
Температура
Точность ±1°C
Окружающая среда
Компактное исполнение -40...+60°C
Расходомера с корпусом преобразователя из алюминия Расширенный температурный диапазон: 65°C для некоторых опций вх/вых.
Компактное исполнение расходомера с корпусом преобразователя из алюминия -40...+55°C
Раздельное исполнение -40...+65°C
Температура рабочей среды
Фланцевое присоединение -45... + 130°C
Санитарное исполнение (только версия S100) -20... + 130°C
Свойства рабочей среды
Допустимое физическое состояние Жидкость, газ, суспензия
Допустимое содержание газа (объем) Обратитесь к производителю за информацией.
Допустимое содержание тв частиц (объем) Обратитесь к производителю за информацией.
Тип защиты (по EN 60529) IP 67, NEMA 4X
Условия установки
Входной прямой участок Нет необходимости
Выходной прямой участок Нет необходимости
Материалы
Измерительная труба Нерж сталь 318L (1.4462)
Соединительная кромка Нерж сталь 318L (1.4462)
Фланцы Нерж сталь AISI 316 / 316L (1.4401 / 1.4404)
Опционально нерж сталь 318L (1.4462) (сертификат NACE)
Внешний цилиндр Нерж сталь AISI 304 / 304L (1.4301 / 1.4307)
Опционально нерж сталь AISI 316/ 316L (1.4401 / 1.4404)



Тип расходомера: кориолисовый
Исполнение расходомера: стационарный
Тип датчика: полнопроходной
Взрывобезопасность: Да
Измеряемая среда: жидкость / газ
Мин. диаметр трубы, мм: 100
Макс. диаметр трубы, мм: 300
Погрешность измерения (жидкость), %: 0.1
Погрешность измерения (пар,газ), %: 0.5
Макс.давление среды (абс.), Бар: 140
Мин. температура измеряемой среды,°С: -45
Макс. температура измеряемой среды, °С: 130
Измеряемый расход газа(мин), кг/ч: 4800
Измеряемый расход газа(макс), кг/ч: 2300000
Направление изменения расхода: Прямое
Измеряемые характеристики: объем / массовый расход / масса / температура / плотность
Количество измерительных каналов: 1
Степень защиты блока электроники: IP67
Температура окружающей среды(мин), °С: -40
Температура окружающей среды(макс), °С: 65
Напряжение питания блока электроники: 24 В. Пост тока / 220 В. Перем. Тока
Способ крепления блока электроники: настенное / на трубу / в стойку
Индикация: графический ЖК дисплей
Клавиатура: символьная
Вес блока электроники, кг: 3
Рабочие входы: токовый
Рабочие выходы: токовый / Цифровой ОК / импульсный
Интерфейсы:  Profibus PA / RS485 ModBus RTU / Fieldbus / Profibus DP
Габаритные размеры блока электроники ШхВхГ, см: 220-406 х 370-463 х 293-440
Вес датчика, кг: 85-440

Введите число *
Спрашивает: Константин:

Добрый день прошу прислать опросный лис на подбор КОРИОЛИСОВЫЙ РАСХОДОМЕР VERSAFLOW CORIOLIS


Введите число *
Сертификаты

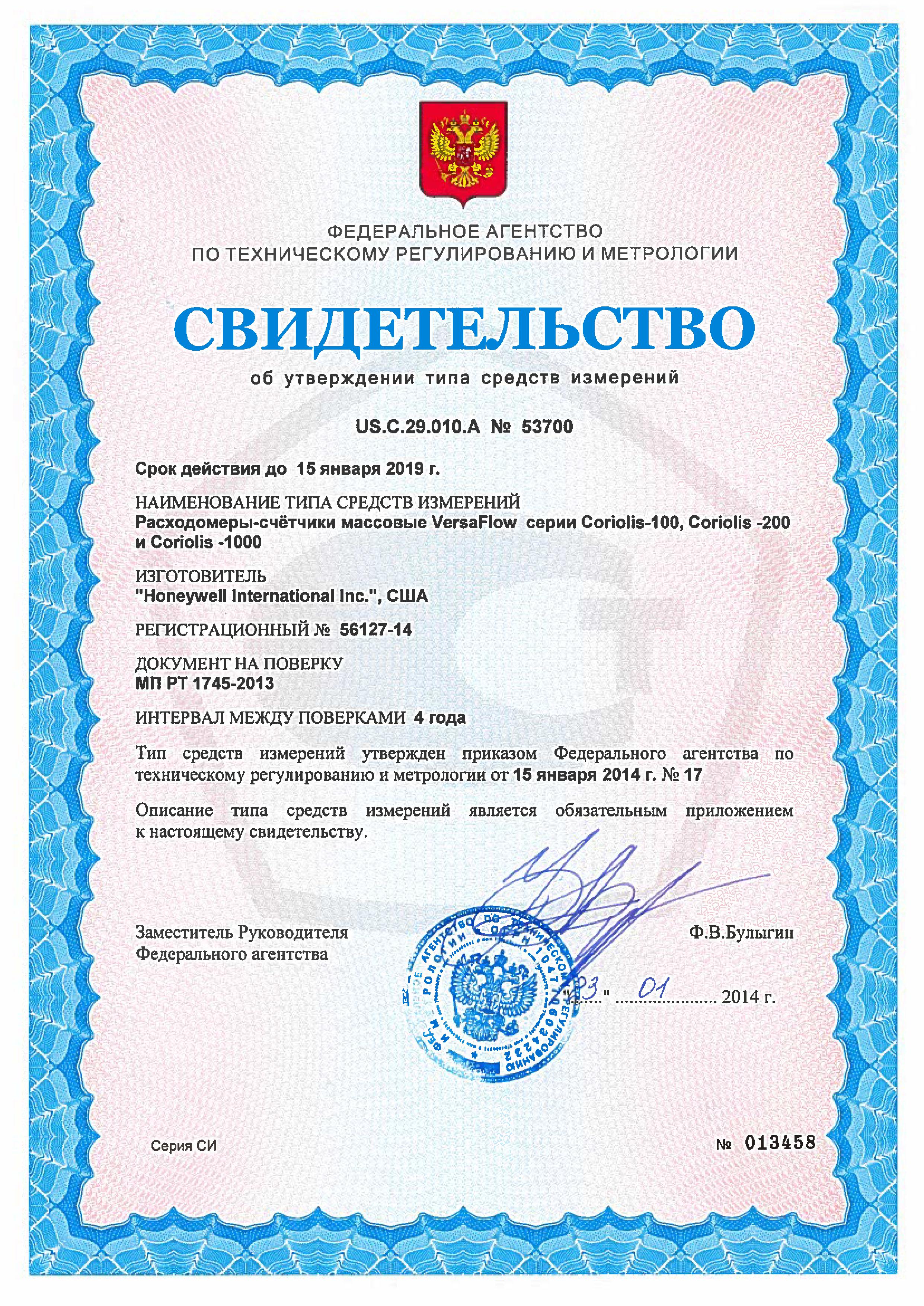

Свидетельство об утверждении типа СИ

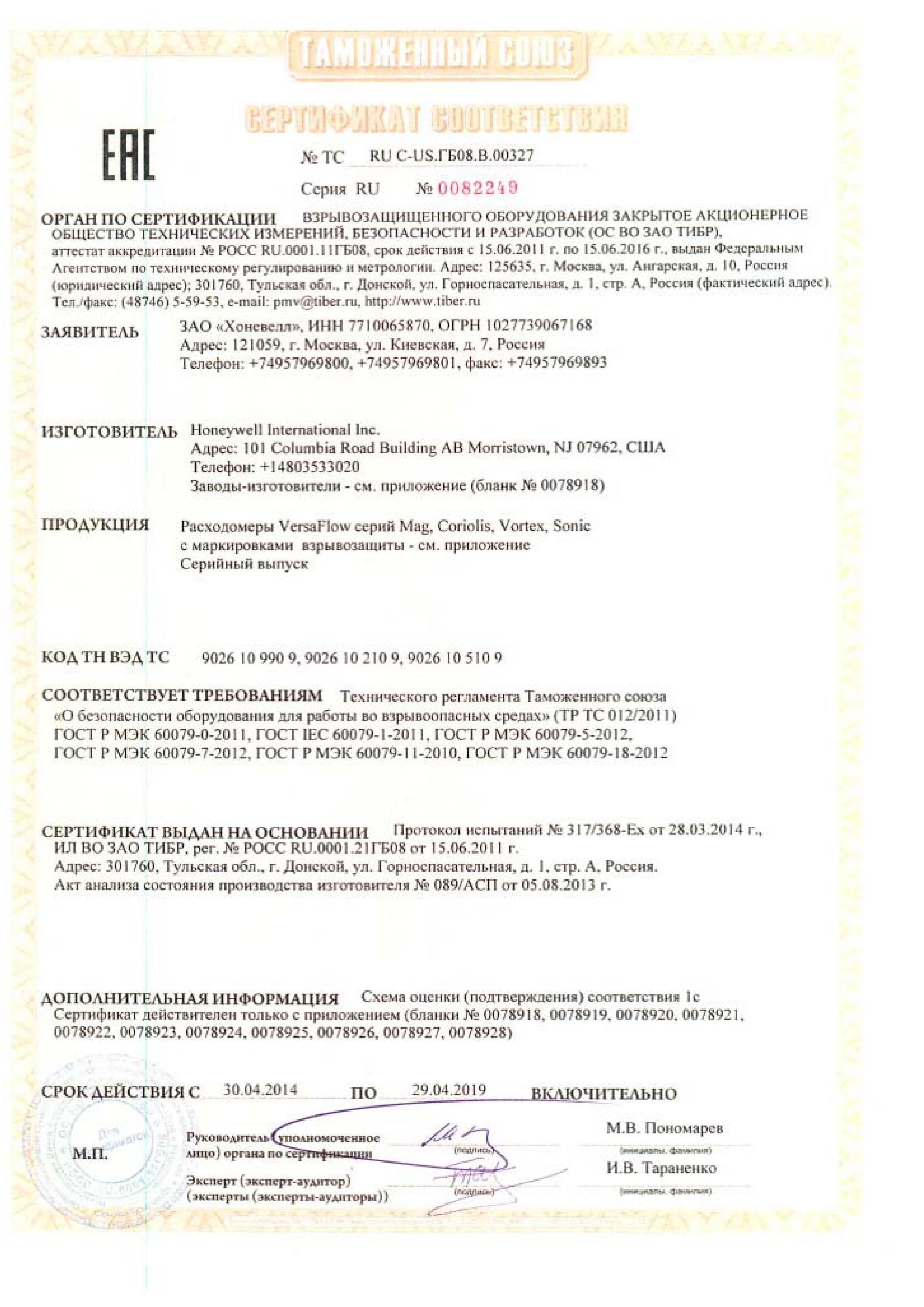

Сертификат соответствия
