Артикул: ЭМА-100
|
Тип оборудования: Портативный электромагнит для магнитопорошковой дефектоскопии, магнитопорошковый дефектоскоп
Производитель: Машпроект
Модель: ЭМА-100
Гарантия: 1 год
Описание электромагнита ЭМА-100:
Электромагнит ЭМА-100 применяется при выполнении магнитопорошкового метода неразрушающего контроля для выявления поверхностных и подповерхностных дефектов в основном материале (трещины, волосовины, надрывы) и сварных соединениях (непровары).
Объекты контроля должны быть выполнены из ферромагнитных металлов и сплавов с относительной магнитной проницаемостью не менее 40.
Контроль осуществляется с помощью электромагнитного ярма, питаемого переменным током.
Особенности электромагнита

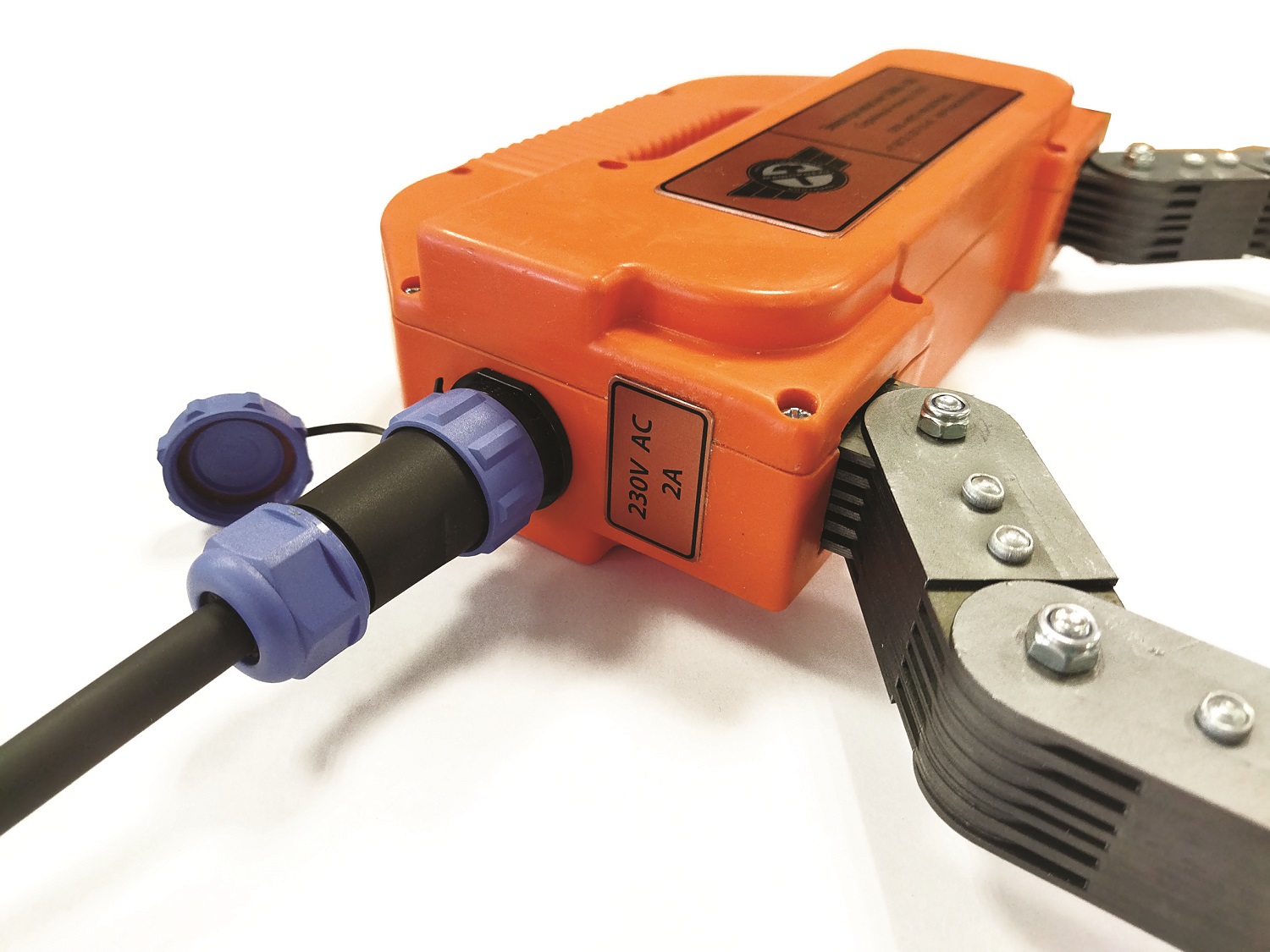

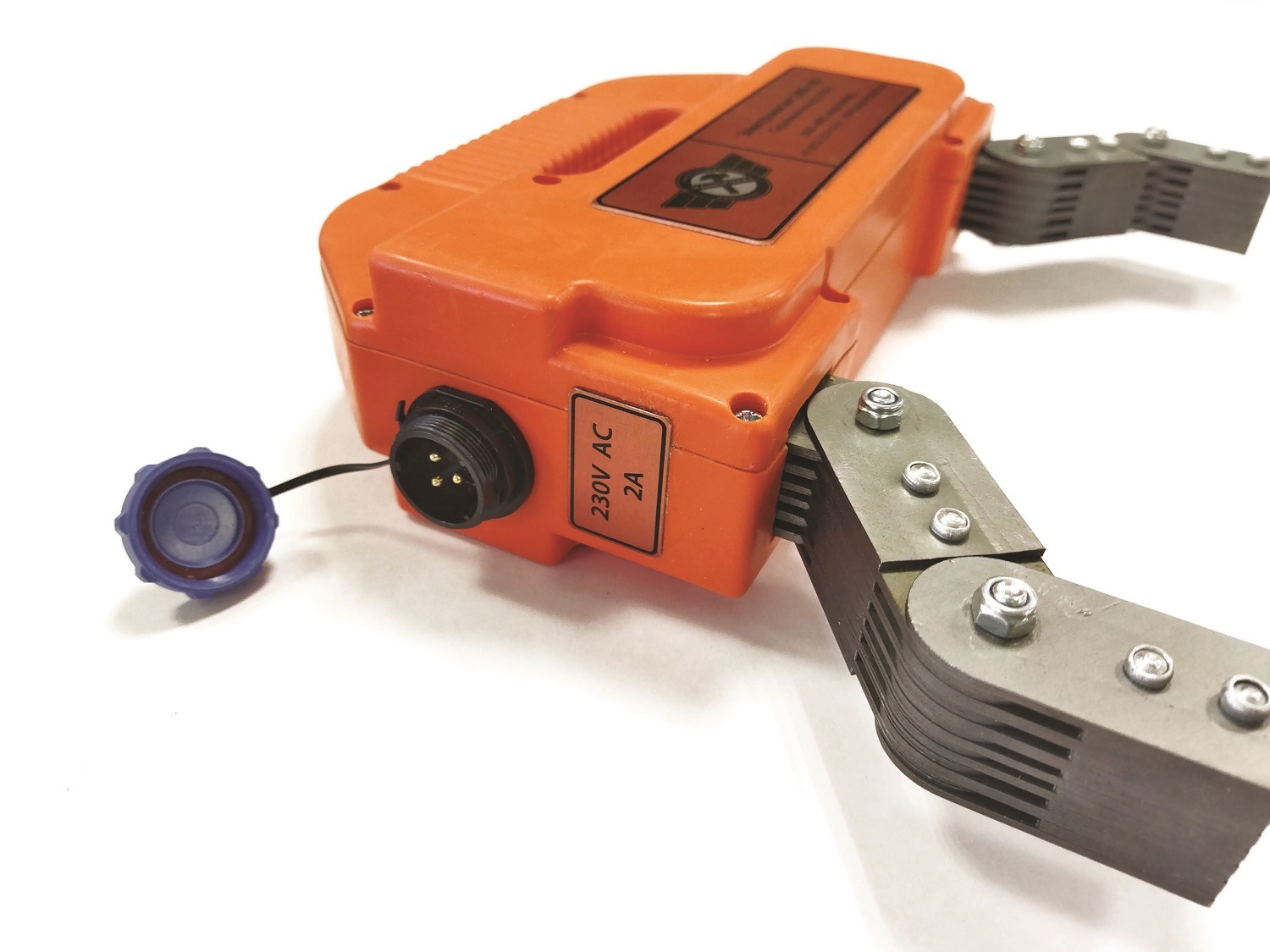

– Основным отличием электромагнита ЭМА-100 является отдельный кабель питания. Он подключается через специальный разъем, обеспечивающий полную герметичность соединения. Возможность отключения кабеля значительно облегчает эксплуатацию и транспортировку электромагнита.
– Прочный пыле-влагозащищенный корпус с классом защиты IP54 позволяет работать в полевых условиях.

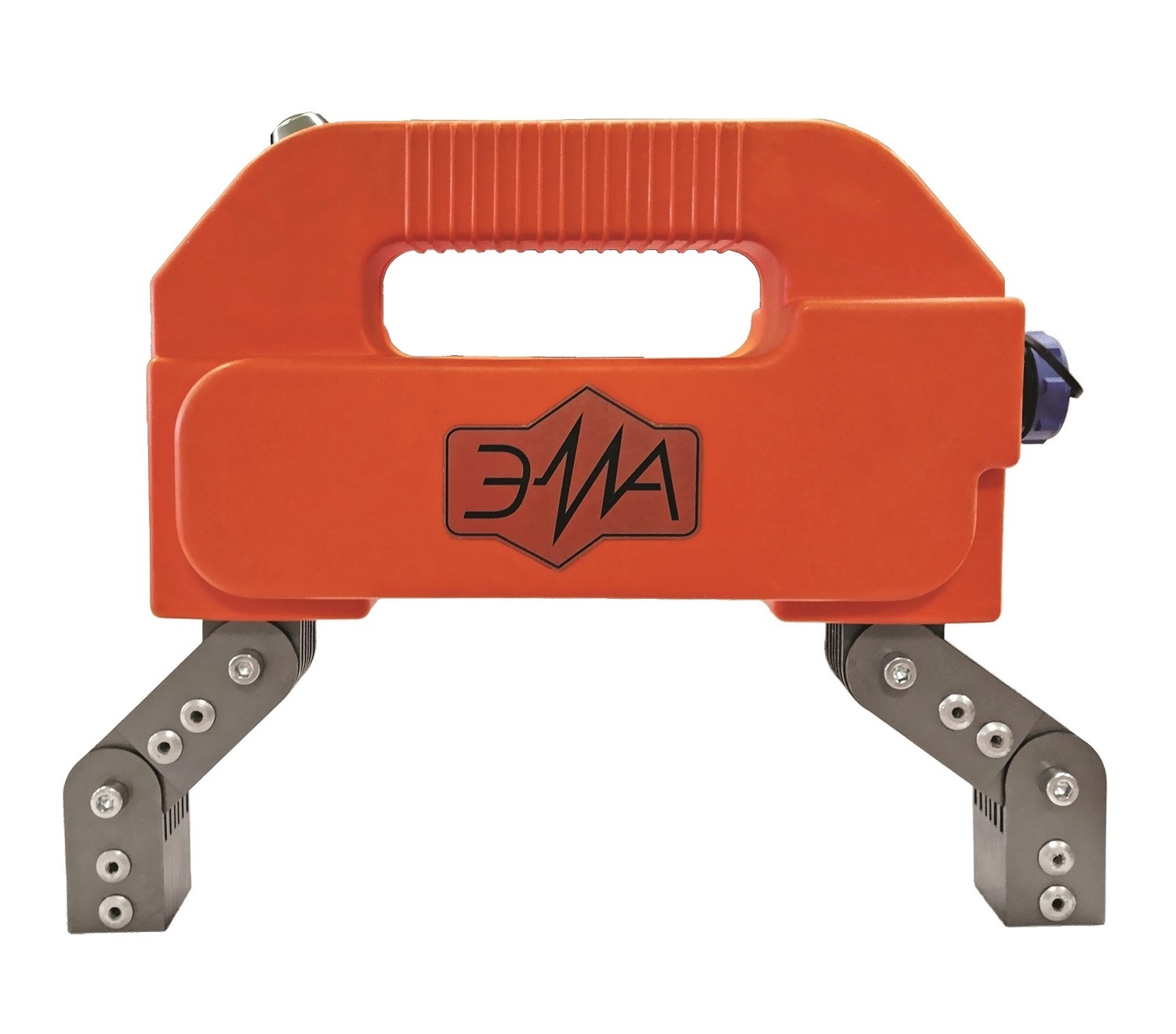

– Регулируемая шарнирная конструкция ярма электромагнита обеспечивает эффективную работу на деталях любой конфигурации и ориентации:
– Возможен контроль различных объектов и их сварных швов путем намагничивания всего изделия или его отдельных участков.
Объекты контроля:
Портативный электромагнит ЭМА-100 используется для проведения магнитопорошковой дефектоскопии – неразрушающего контроля качества продукции в авиационной, автомобильной, железнодорожной, нефтегазовой, энергетической и других отраслях промышленности.
Преимущества в эксплуатации
– Пыле-влагозащищенный корпус гарантирует надежную и безопасную работу в полевых условиях.

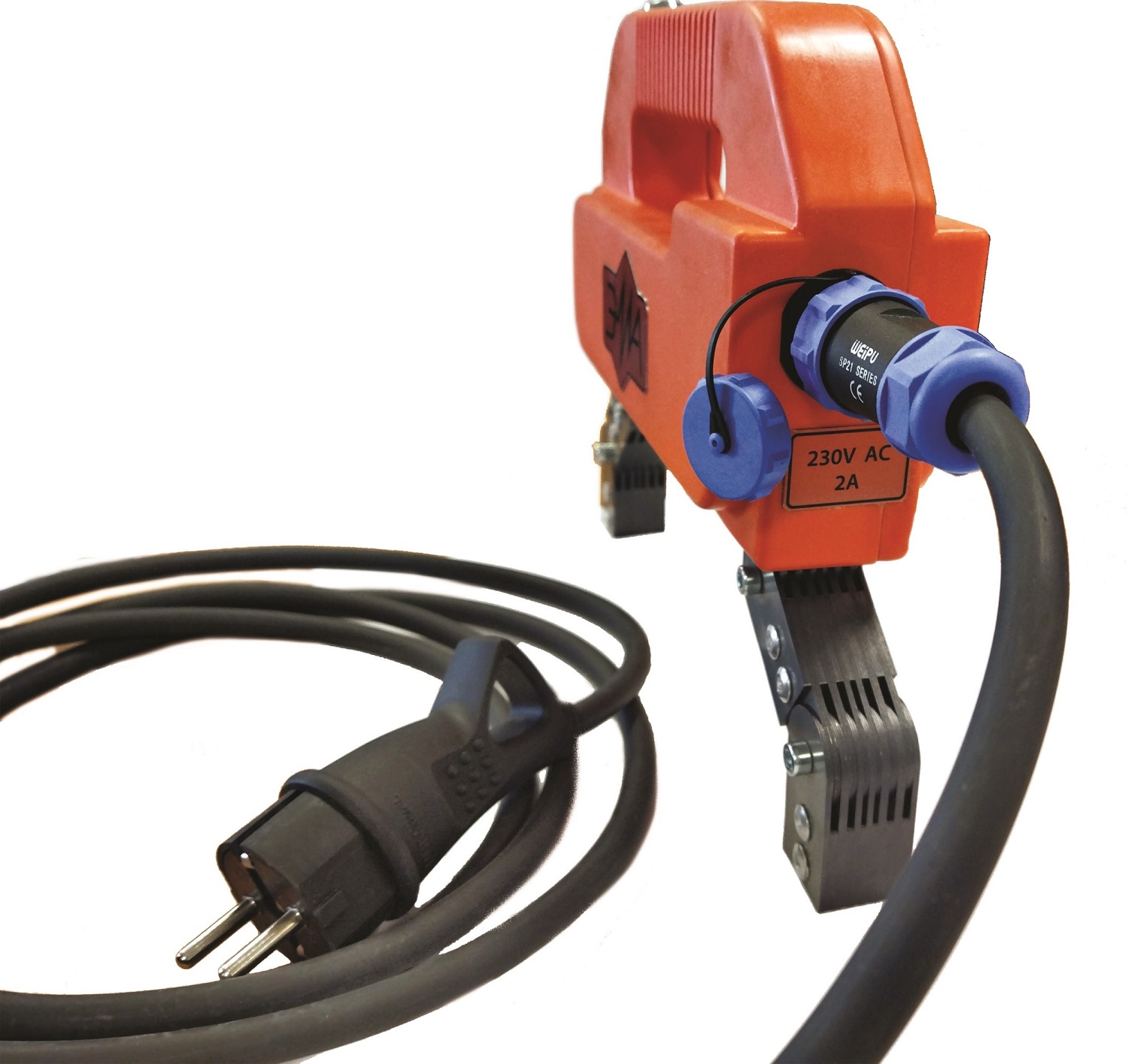

– Кабель питания, подключаемый через разъем, обеспечивает герметичность, облегчает эксплуатацию и транспортировку электромагнита.
– Регулируемая шарнирная конструкция ярма электромагнита обеспечивает эффективную работу на деталях любой конфигурации и ориентации.
– Возможен контроль различных объектов и их сварных швов путем намагничивания всего изделия или его отдельных участков.
Технические характеристики портативного электромагнита ЭМА-100:
|
Среднее межполюсное расстояние, мм |
168 |
|
Максимальное межполюсное расстояние, мм |
268 |
|
Минимальное межполюсное расстояние, мм |
68 |
|
Поперечное сечение полюса F, мм |
26х25 |
|
Размеры, мм |
230х231х61 |
|
Рабочее магнитное поле |
AC |
|
Рабочий переменный ток, А |
2,0 |
|
Сила отрыва на переменном токе, кг |
10 |
|
Рабочее напряжение |
230В, 50Гц |
|
Продолжительность включения, % |
50 |
|
Кабель сетевого питания съёмный, м |
3 |
|
Масса электромагнита, кг |
3,8 |
|
Класс защиты |
IP54 |
|
Диапазон рабочих температур |
– 30 … +55 °С |
Комплект поставки ЭМА-100:
|
