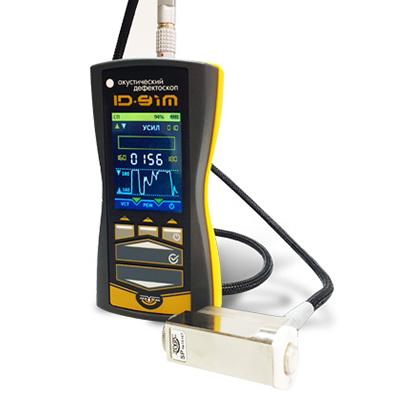

Акустический импедансный дефектоскоп ИД-91М v.3 (версия 3)

Дефектоскоп ИД-91М v.3 предназначен для акустического контроля изделий из композитных и других материалов с большим затуханием с помощью импедансного метода и метода свободных колебаний, на предмет определения расслоений, непроклеев, внутренних дефектов в изделиях из слоистых пластиков, композитных и сотовых материалов.

Режим безэталонной настройки

Наличие такого режима позволяет производить настройку импедансного дефектоскопа непосредственно на контролируемом изделии без использования настроечного образца с искусственными имитаторами дефектов. Таким образом имеется возможность значительно сократить затраты на проведение неразрушающего контроля, за счет экономии временных и материальных ресурсов необходимых при изготовлении образцов.
Безэталонная настройка акустического дефектоскопа ИД-91М производится на небольшом участке контролируемого изделия площадью примерно 100х100 мм, путем плавного перемещения преобразователя внутри выбранной зоны. Во время перемещения преобразователя, дефектоскоп производит сбор данных о локальной жесткости изделия в выбранной зоне. Затем, при помощи методов статистического анализа данных, дефектоскоп автоматически подбирает оптимальное значение усиления таким образом, что большая часть значений локальной жесткости бездефектной части образца будет отображаться в середине шкалы прибора, а верхний и нижний порог срабатывания АСД таким образом, что даже незначительное падение локальной жесткости в контролируемой точке (что говорит о наличии дефекта), относительно значения локальной жесткости в бездефектной части образца, будет приводить к срабатыванию АСД. В результате, данная настройка обеспечивает максимальную чувствительность контроля. Настройка с таким показателем чувствительности в ручном режиме фактически невозможна в силу того, что для ее осуществления необходим сбор, преобразование и анализ массивного объема данных, характеризующих механические характеристики контролируемого изделия.

Отличительные особенности:

• Резиновые противоударные протекторы электронного блока
• Корпус из ABS пластика
• Пылевлагозащита корпуса IP54
• USB разъем для приёма- передачи данных
• Мембранные клавиши управления с тактильным эффектом
• Функция автоматической и ручной настройки
• Режим безэталонной настройки
• Способ возбуждения преобразователей – импульсный, непрерывный
• Встроенная память параметров калибровки преобразователей
• Возможность замены преобразователей без подстройки к электронному блоку
• Комплектация  преобразователей  износостойкими корундовыми (искусственный сапфир) наконечниками, что в разы увеличивает срок службы, а также исключает вероятность повреждения (царапания) контролируемой поверхности
• Цветной графический TFT дисплей 320х240
• Функция работы на ярком солнце
• Функция отображения сигнала на экране дефектоскопа в амплитудно-временной и  комплексной плоскостях

Технические характеристики:

Условия эксплуатации:

Основные отличия акустического импедансного дефектоскопа ИД-91М v.3 от дефектоскопа ИД-91М:

Комплект поставки

• ИД-91М версии 3 - электронный блок акустического импедансного дефектоскопа
• Преобразователь СП - совмещенный преобразователь с износостойким наконечником *
• Преобразователь РСП - раздельно-совмещенный преобразователь с износостойкими наконечниками *
• Стандартный образец СО-91
• Сумка для транспортировки
• Зарядное устройство
• Аккумуляторы
• Кабель для подключения к ПК
• Флэш карта с ПО
• Паспорт
• Свидетельство о поверке

* Преобразователи по выбору заказчика
