Артикул: ВАД-136
|
Тип оборудования: Визуально-акустический дефектоскоп
Производитель: Seviral
Модель: ВАД-136
Гарантия: 1 год
Описание дефекоскопа ВАД-136:

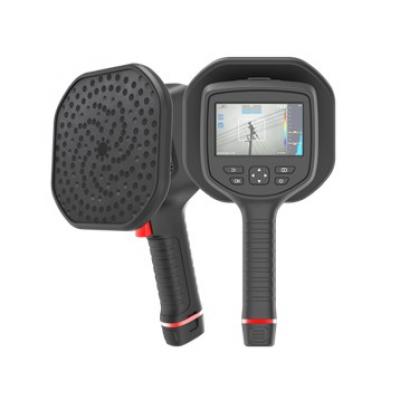

SEVIRAL ВАД-136 – это специализированный взрывозащищенный прибор для измерения акустических колебаний и отражения их на видимом изображении.
SEVIRAL ВАД-136 оснащен 136 микрофонами для формирования сверхточного акустического изображения и определения его местоположения в пространстве.
Акустическое изображение в режиме реального времени накладывается на визуальное изображение, полученное с помощью цифровой камеры, эта особенность позволяет оператору точно определить в каком месте есть звуковые аномалии. Акустические аномалии можно сфотографировать и сохранить на SD-карту. А с помощью программного обеспечения для компьютера возможно более детально проанализировать полученные изображения.
Одна из задач, которую SEVIRAL ВАД-136 способен выполнять – это поиск утечек сжатого воздуха, поиск утечек газов, веществ, которые издают мельчайшие звуки, недоступные человеческому слуху. Акустический дефектоскоп ВАД-136 в 10 раз быстрее обнаруживает ту или иную аномалию по сравнению с классическими приборами для поиска утечек. Мгновенное отображения на дисплее, а также функция количественного анализа, с отображением годовой стоимости потерь делает прибор незаменимым на любом предприятии. Благодаря взрывобезопасному исполнению по классу «Ex i c llC T6 Gc» дефектоскопом можно пользоваться на опасных предприятиях с повышенной степенью взрывобезопасности.
Анализ и отчет можно выполнить с помощью программного обеспечения на компьютер: SEVIRAL Acoustics research.
Человеческое ухо иногда способно услышать утечку в тихой обстановке, но в типичной промышленной обстановке даже большие течи обычно невозможно услышать из-за громкого фонового шума. SEVIRAL ВАД-136 эффективно отфильтровывает промышленный шум, позволяя фокусироваться на тихих звуках даже в шумной обстановке.
Еще одна задача, с которой справится SEVIRAL ВАД-136 – это локализация и обнаружение частичных разрядов. Объединив точную информацию по местоположению и характеристике звуковой аномалии возможно получить полезную информацию о критичности наблюдаемой проблемы. Проанализировать полученные снимки частичных разрядов возможно, также с помощью программного обеспечения для компьютера SEVIRAL Acoustics research.
Особенности:
Технические характеристики ВАД-136:
|
Наименование характеристики |
Значение ВАД-136 |
|
Акустические характеристики |
|
|
Микрофоны |
Кремниевая решетка из 136 цифровых микрофонов |
|
Частота дискретизации микрофонов |
192 кГц |
|
Полоса пропускания частоты |
0 кГц - 96 кГц |
|
Эффективное расстояние обнаружения аномалии |
0,3-150 м (в зависимости от размера источника звука) |
|
Фильтры (палитры) |
Белый, чёрный, радужный, красно-железный, плавный, дождливый, синий и красный |
|
Отображение интенсивности звука |
Самая высокая точка |
|
Режимы работы акустической камеры |
Режим обнаружения утечки газа, режим обнаружения частичного разряда |
|
Отображение типов частичных разрядов |
Коронный разряд, частичный разряд, плавающий разряд, поверхностный разряд |
|
Частота кадров |
25 Гц |
|
Минимальная обнаруживаемая утечка |
Минимальная обнаруживаемая утечка 0,078 мл/с при 0,6 МПа с расстояния 0,5 метров;
Минимальная обнаруживаемая утечка 0,112 мл/с при 0,5 МПа с расстояния 1 метр |
|
Динамический диапазон |
Нижний предел: <-15 дБ; Верхний предел: >120 дБ |
|
Функция количественного анализа утечки |
Поддерживается |
|
Функция годовой стоимости потерь |
Поддерживается |
|
Пользовательские настройки |
1 настраиваемая прямоугольная область фокусировки |
|
Параметры видимого изображения |
|
|
Разрешение цифровой камеры |
5 MП - 2688 x 1944 |
|
Фокусное расстояние цифровой камеры |
6,4 мм |
|
Поле зрения цифровой камеры |
50,2° (гор.) × 35,4° (верт.) |
|
Режим фокусировки |
Фиксированный |
|
Цифровой зум |
От 1х до 16х |
|
Отображение изображения |
|
|
Дисплей |
4,3-дюймовый ЖК-дисплей с ёмкостным сенсорным экраном |
|
Разрешение дисплея |
800 × 480 пикселей |
|
Яркость |
Автоматическая / настраиваемая |
|
Палитры (фильтры) |
8 штук |
|
Системные функции |
|
|
Связь |
HDMI, Wi-Fi |
|
Текстовые аннотации |
Поддерживаются, длиной до 255 символов |
|
Голосовые аннотации |
Поддерживаются, длительностью до 60 секунд |
|
Формат изображения |
.jpeg |
|
Формат видео |
MP4 |
|
Память |
Съемная SD карта объемом 64 Гб |
|
Объем памяти для хранения фотографий |
18 000 снимков |
|
Объем памяти для хранения видео |
60 часов |
|
Система питания |
|
|
Время работы |
Более 4 часов (2 АКБ по 2 часа работы каждого) |
|
Способ зарядки |
Двухсекционное зарядное устройство 5V DC/2A |
|
Физические параметры |
|
|
Рабочая температура |
От -20℃ до +50℃ |
|
Влажность (при работе и хранении) |
<95%, без образования конденсата |
|
Степень защиты |
IP54 (МЭК 60529) |
|
Уровень взрывозащиты |
Ex i c llC T6 Gc |
|
Устойчивость к падению |
Безопасное падание с 1,2 метра |
|
Вес |
<1,2кг |
|
Габариты |
310,4 мм x 165 мм x 117 мм |
|
Обработка данных с ВАД-136 |
|
|
Программное обеспечение |
Бесплатное программное обеспечение «SEVIRAL Acoustics research» |
|
Совместимость |
ОС на базе Windows от версии XP и выше |
|
Количество одновременно работающих пользователей |
Неограниченное количество |
|
