Артикул: 179 CB
|

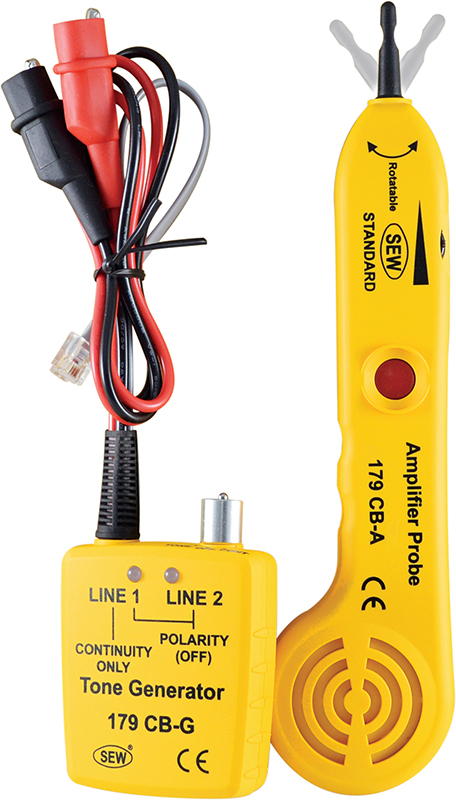

Особенности индикатора обрыва 179 CB:
Поисковый комплект в составе: датчика с тональным генератором и усилителя-приёмника;
Используется для проверки телекоммуникационных систем и кабельных распределительных сетей;
Обнаружение проводов, «прозвонка» многожильных кабелей без нарушения изоляционной оболочки и гальванического контакта;
Тесты непрерывности и полярности;
Внутренний переключатель для выбора типа тонального сигнала (быстро/ медленно);
Подключение до 2-х тестируемых линий (линия 1/ линия 2) со светодиодной индикацией;
Совместимость с любым тональным генератором;
Поворотный наконечник датчика для обеспечения удобства при работе с проводами и кабелями.
Технические характеристики индикатора обрыва 179 CB:
|
Параметр |
179 СВ |
180 СВ |
181 СВ |
183 СВ |
|
УСИЛИТЕЛЬ-ПРЁМНИК |
||||
|
Частота обнаружения |
1 Гц – 12 кГц |
|||
|
Дистанция |
< > |
|||
|
Питание |
9 В («Крона») |
|||
|
Размеры |
270 х 50 х 25 мм |
|||
|
Масса |
125 г |
|||
|
ТОНАЛЬНЫЙ ГЕНЕРАТОР |
||||
|
Форма сигнала |
Меандр |
|||
|
Частота |
1 кГц ±10% |
|||
|
Защита входа |
80 В пост. |
100 В пост. |
80 В пост. |
80 В пост. |
|
Одинарный тон |
- |
+ |
- |
- |
|
Переменный тон |
Быстрый и медленный |
Быстрый |
Быстрый и медленный |
Быстрый и медленный |
|
Подключение |
Через штекер RJ11, 2 «крокодила» (RJ45 - опция для 180 СВ) |
|||
|
Питание |
9 В («Крона») |
1,5 В × 6 (АА) |
||
|
Размеры |
86 х 63 х 26 мм |
64 х 58 х 34 мм |
86 х 63 х 26 мм |
143 х 74,5 х 33,6 мм |
|
Масса |
130 г |
120 г |
130 г |
318 г |
|
ТЕСТ ТЕЛЕФОННОЙ ЛИНИИ |
||||
|
Громкая связь |
- |
- |
- |
+ |
|
Целостность цепи |
- |
- |
- |
+ |
|
Сопротивление |
- |
- |
- |
+ |
|
Напряжение (пост./ перем.) |
- |
- |
- |
+ |
|
Ёмкость |
- |
- |
- |
+ |
|
Тест диодов |
- |
- |
- |
+ |
|
ТЕСТ ТЕЛЕФОННОЙ ЛИНИИ |
||||
|
Условия эксплуатации |
0 – 40 °С при 80% максимальной относительной влажности |
|||
|
№ |
Наименование |
Количество |
|
1 |
Индикатор обрыва 179 CB |
1 |
|
2 |
Комплект измерительных проводов |
1 |
|
3 |
Руководство по эксплуатации |
1 |
|
4 |
Батарея питания |
2 |
|
