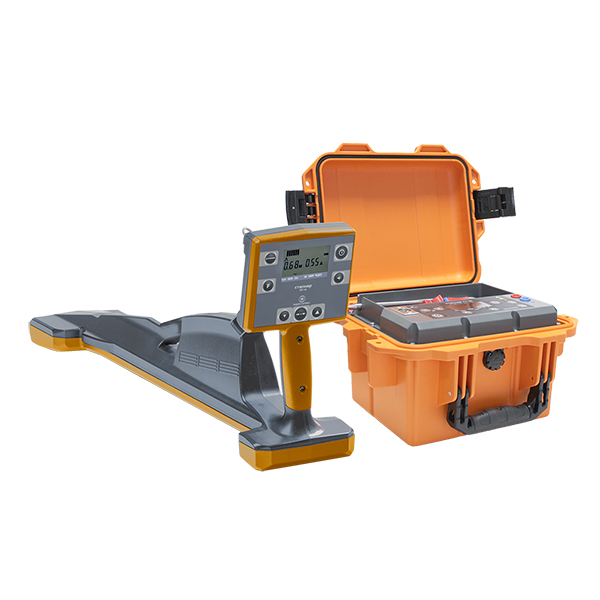

Трассоискатель «Сталкер 15-14» — это современное устройство для оперативного и точного обнаружения телефонных, силовых кабелей и других подземных коммуникаций. Прибор позволяет находить повреждения изоляции, определять глубину залегания трасс и выполнять их последующее картографирование.

В комплект входят генератор ГТ-15 и приёмник ПТ-14, оснащённый встроенным модулем GPS/ГЛОНАСС.

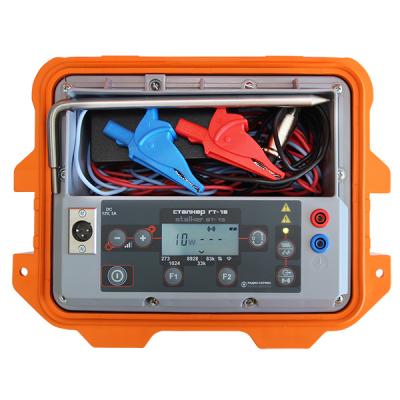

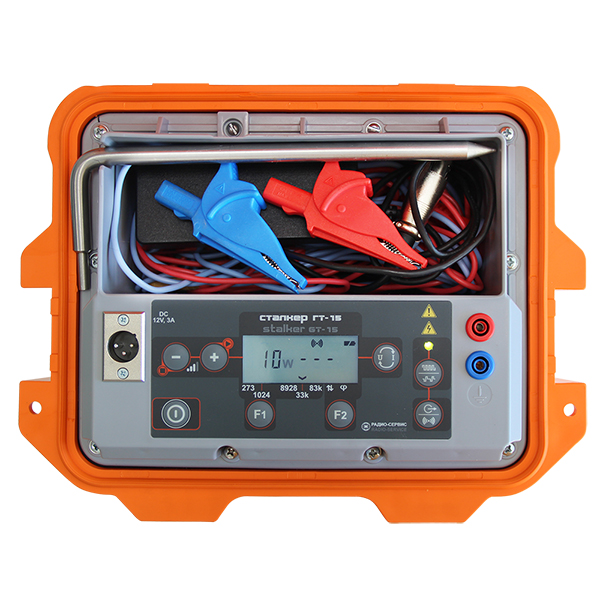

Обновлённый генератор ГТ-15:

• Увеличенная на 50% выходная мощность — до 15 Вт
• Рабочая частота 83 кГц (83077 Гц) для совместимости с зарубежными приборами
• Защита корпуса по стандарту IP65
• Литий-железо-фосфатный аккумулятор (LiFePO4) с ресурсом до 2000 циклов
• Снижение веса до 3,5 кг
• До 6 часов автономной работы при высокой мощности
• Удобный и вместительный отсек для аксессуаров

Отличительные особенности трассоискателя:

• Функция «Компас» для визуального определения направления трассы
• Встроенный модуль GPS/ГЛОНАСС
• Возможность выноса трасс и их отображения на карте
• Высокоточная геопозиция (до 1 см) при использовании RTK-планшета PrinCe LT700H
• Поддержка работы со смартфоном вместо внешнего GPS/ГЛОНАСС-модуля
• Передача данных на ПК через Bluetooth
• Пассивный режим «РАДИО» для поиска без генератора
• Частота 83 кГц для бесконтактной подачи сигнала
• Поиск повреждений фазовым, контактным и бесконтактным способами
• Идентификация жил кабеля и выбор нужного кабеля в пучке с помощью датчика МД-01
• Обнаружение коммуникаций на глубине до 10 м и расстоянии до 10 км от генератора
• Бесконтактная подача сигнала с использованием клещей КИ-50 или КИ-110
• Компактный и лёгкий генератор

Приёмник ПТ-14:

• Встроенный модуль GPS/ГЛОНАСС
• Облегчённая конструкция (1,7 кг)
• Яркий цветной дисплей
• До 14 часов автономной работы от Li-Ion аккумуляторов
• Интерфейс на русском и английском языках

Отображение данных на дисплее:

• «Компас» с указанием направления тока (к генератору или от него)
• Шкалы «максимум» и «минимум»
• Глубина залегания и сила тока на активных частотах
• Шкала «ЗОНД» для поиска повреждений
• Индикация полярности (смена «+» на «−» указывает на дефект изоляции)
• Режим «острый максимум»

Функции записи данных:

• Уровни сигналов с магнитных антенн и входа «ЗОНД»
• Направление трассы
• Глубина и сила тока
• Направление поискового тока
• Полярность разности потенциалов
• Фаза сигнала по каналу «ТРАССА»
• Рабочие частоты
• Дата и время измерений (по GPS)
• Координаты точек

Прибор предназначен для профессионального использования при обследовании, диагностике и обслуживании подземных коммуникаций, обеспечивая высокую точность, надёжность и удобство в работе.

Технические характеристики:

Приемник ПТ-14

Генератор ГТ-15

Работа трассоискателей и маркероискателей «Сталкер» с RTK-планшетом PrinCe LT700H

Для повышения точности координат применяется RTK-планшет PrinCe LT700H: точность достигает до 10 см при использовании RTK-поправок и около 1 м в автономном режиме.

Подготовка к работе:

• Установите приложения GNSS Tool и Stalker Terminal
• При необходимости активируйте режим разработчика и назначьте GNSS Tool приложением для фиктивных координат
• Подключите антенну и установите её вертикально
• Вставьте SIM-карту для доступа к интернету (необходимо для RTK)

Настройка GNSS Tool:

• Без RTK: нажмите Connect → CONNECT
• С RTK: укажите параметры подключения (IP-адрес, порт, логин и пароль), выберите источник CORS и ближайшую базовую станцию, затем нажмите LOGIN

Основные режимы позиционирования:

• Single — автономный режим с низкой точностью
• Float — режим со средней точностью
• Fixed — режим с максимальной точностью (до 10 см), рекомендуется для работы

Отображаемые параметры:

• Текущие координаты
• Количество используемых спутников
• Статус позиционирования
• Точность по горизонтали (HRMS) и вертикали (VRMS)

Для последующего использования достаточно запускать GNSS Tool и нажимать CONNECT.
