МИР КОМПАКТ2000 (комплектация MAX)

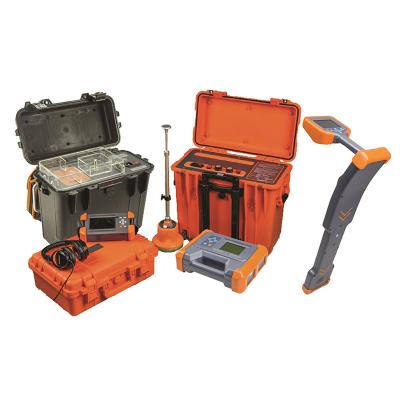

МИР КОМПАКТ2000 MAX — мобильный комплект оборудования для предварительного и точного определения мест повреждения кабельных линий без применения прожиговых методов.

Комплект позволяет выполнять предварительную локализацию повреждений, а также их точное определение акустическим и акустико-электромагнитным методами. Такой подход позволяет оперативно находить большинство повреждений кабельных линий без необходимости использования стационарной или передвижной электротехнической лаборатории.

Для каких кабелей подходит

МИР КОМПАКТ2000 MAX предназначен для работы с кабельными линиями с различными типами изоляции:

• СПЭ;

• бумажно-масляной;

• пластмассовой;

• другими типами изоляции.

Комплект позволяет определять различные виды повреждений кабельных линий, включая:

• низкоомные повреждения;

• высокоомные повреждения;

• короткие замыкания;

• обрывы;

• заплывающие пробои;

• другие типы повреждений.

Мобильная лаборатория в компактном формате

Одно из главных преимуществ МИР КОМПАКТ2000 MAX — высокая мобильность. Полный комплект размещается в компактных ударопрочных кейсах, а его общий вес составляет не более 50 кг.

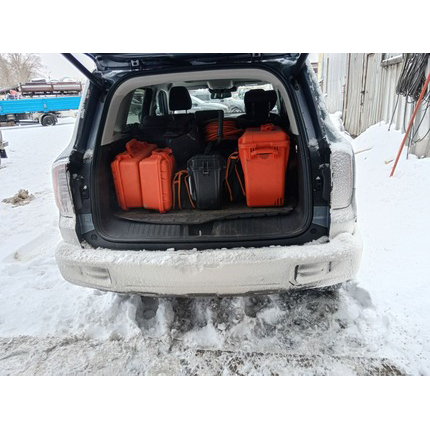

Оборудование можно перевозить в багажнике легкового автомобиля и транспортировать одному специалисту. Это особенно удобно при проведении аварийных и диагностических работ на удаленных объектах, где использование передвижной ЭТЛ затруднено или невозможно.

Сочетание компактных габаритов, небольшого веса и широких функциональных возможностей делает МИР КОМПАКТ2000 MAX универсальным решением для оперативного поиска и локализации повреждений кабельных линий.

Отличительные особенности:

• Оборудование размещается в ударопрочных кейсах и удобно транспортируется одним специалистом.
• Полный комплект весит не более 50 кг и помещается в багажник легкового автомобиля.
• Подходит для работы на объектах с ограниченным доступом для передвижной ЭТЛ: в шахтах, тоннелях, на удалённых месторождениях и других труднодоступных объектах.
• Модульность — приборы можно использовать как отдельно, так и совместно в зависимости от поставленной задачи.
• Комплект объединяет оборудование для трассировки, испытания кабелей, предварительной и точной локализации повреждений.
• Оперативность — мобильный формат позволяет быстро доставить оборудование к месту проведения работ и приступить к диагностике.

Возможности комплекта:

С помощью МИР КОМПАКТ2000 MAX можно выполнять:

• Точное определение места повреждения кабеля акустическим и акустико-электромагнитным методами — до 32 кВ, 2 кДж.

• Испытание изоляции кабеля напряжением до 36 кВ.

• Испытание оболочки кабеля напряжением до 10 кВ.

• Трассировку кабельных линий с помощью прибора МИР РД8200 — трассопоискового локатора для поиска подземных коммуникаций.

• Предварительную локализацию повреждений различными методами.

Методы предварительной локализации

• TDR — метод отражения импульсов.
• SIM — метод вторичного импульса с использованием МИР HVA2000
• SIM-DC — метод вторичного импульса в режиме постоянного тока с использованием МИР HVA2000
• SIM-MIM — мультиимпульсный метод с использованием МИР HVA2000 и присоединительного устройства МИР MIM
• ICM — импульсно-токовый метод с использованием МИР HVA2000

МИР КОМПАКТ2000 MAX объединяет возможности профессионального оборудования для диагностики кабельных линий с преимуществами мобильного формата. Комплект позволяет выполнять широкий спектр работ по поиску и локализации повреждений непосредственно на объекте, сокращая время на доставку оборудования и организацию диагностических работ.

МИР КОМПАКТ2000 MAX — компактное решение для профессионального поиска и локализации повреждений кабельных линий.

Технические характеристики:

Комплект поставки

1. МИР HVA2000

• Генератор МИР HVA2000 в кейсе
• Сумка для кабелей на кейсе
• Испытательный кабель
• Кабель заземления (рабочее)
• Кабель заземления (защитное)
• Кабель заземления (для разрядной штанги)
• Кабель питания
• Штыри заземления — 2 шт.
• Разрядная штанга
• Руководство по эксплуатации (паспорт)

2. МИР digiPro

• Наземный микрофон
• Ручка для переноски наземного микрофона
• Модуль управления МИР digiPro с ремнём
• Накладные наушники
• Кабели подключения
• Зарядное устройство
• Транспортировочный кейс
• Аккумуляторы (вставлены в прибор) — 2 шт.
• Вкручивающийся в наземный микрофон штырь для углубления в твёрдые грунты
• Руководство по эксплуатации (паспорт)

3. МИР 305

• Рефлектометр МИР 305 в кейсе
• Тестовые провода с зажимами «крокодил» на конце
• Соединительный кабель с токовым датчиком
• Зарядное устройство
• Flash-карта
• Стилус
• Транспортировочный кейс
• Аккумуляторы (вставлены в приборы) — 4 шт.
• Руководство по эксплуатации (паспорт)

4. МИР MIM

• Присоединительное устройство МИР MIM в кейсе
• Кабель заземления (в сумке)
• Высоковольтный тестовый кабель в сумке
• Кабель питания
• Соединительный кабель для подключения к МИР MIM
• Руководство по эксплуатации (паспорт)

5. МИР РД8200

• Трассопоисковый локатор МИР РД8200
• Генератор для активного поиска
• Индукционные клещи
• Кабель подключения клещей к генератору
• Кабели с зажимом типа «крокодил» для подключения генератора
• Зарядное устройство — 2 шт.
• Штыри заземления — 2 шт.
• Аккумуляторные батареи (вставлены в локатор и генератор) — 6 шт.
• Ударопрочный кейс
• А-рамка
• ВВ-бустер
• Руководство по эксплуатации (паспорт)
