Radiodetection RD8200G

Информация об изделии

Описания изделия

многоцелевой прецизионный локатор

локатор кабелей и труб

приемник системы локации

многоцелевой прецизионный локатор

Назначение

определение положения / трассы подземных труб и кабелей

обнаружение и определение точного местоположения повреждений изоляции подземных кабелей и труб

создание записей при поиске местоположения подземных кабелей и труб

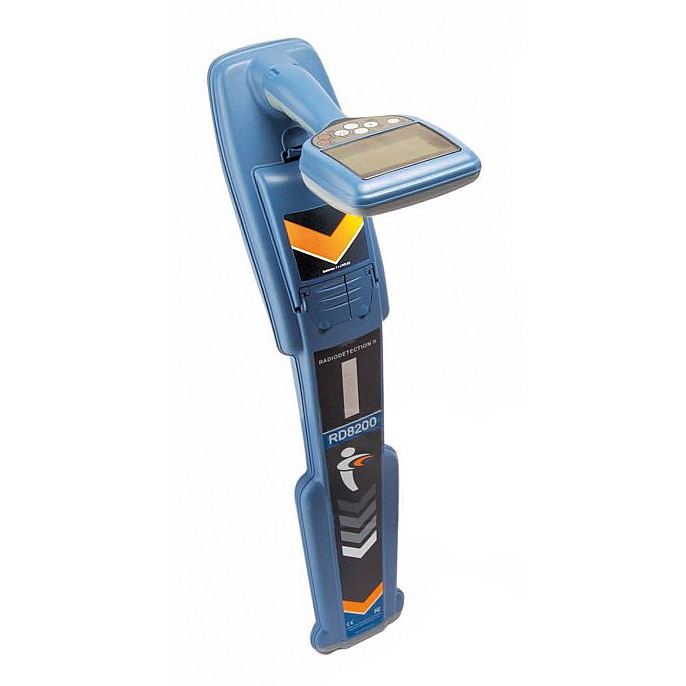

Локатор RD8200G

Количество частот локации

22

Количество частот зонда

4

Пассивных режимов

5

Встроенный GPS-приемник

есть, по умолчанию включено

Фильтры промышленных частот

есть, по умолчанию включено

Запись данных по использованию

есть, по умолчанию включено

Результаты обследований

есть, по умолчанию включено

Функция CALSafe™

есть, по умолчанию отключено

4 кГц

+направл.тока

Направление тока

есть, по умолчанию включено

Поиск повреждений

есть, по умолчанию включено

Функция Depth in Power

есть, по умолчанию включено

Пассивный режим наведения

есть, по умолчанию включено

iLOC

есть, по умолчанию включено

Двойная связь по Bluetooth

есть, по умолчанию включено

Li-ion батарея

опция (дополнительно)

3-х летняя гарантия

есть, по умолчанию включено

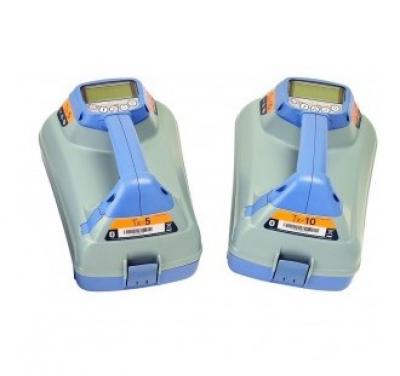

Генераторы

Генераторы

Tx-5

Tx-10

Tx-10 B

Выходная мощность (Max)

5W

10W

10W

Активные частоты

16

16

36

Частоты индукции

8

8

8

Опр. направления тока

нет

6

14

Пульт управления iLOC

нет

нет

есть, по умолчанию включено

Поиск повреждений

есть, по умолчанию включено

есть, по умолчанию включено

есть, по умолчанию включено

Напряженность поля индукции

0.85

1

1

Режим Eco

есть, по умолчанию отключено

есть, по умолчанию отключено

есть, по умолчанию отключено

Li-ion батарея

опция (дополнительно)

опция (дополнительно)

опция (дополнительно)

3-х летняя гарантия*

есть, по умолчанию включено

есть, по умолчанию включено

есть, по умолчанию включено

Эксплуатационные показатели

Чувствительность

6 E-15 тесла
5 мкA на расстоянии 1 метр (33 кГц)

Динамический диапазон

140 дБ среднекв./Гц

Селективность

120 дБ/Гц

Точность измерения глубины¹

± 3%

Точность локации

± 5% от глубины

Полоса частот фильтра активной локации

± 3Гц, 0 <1 кГц
± 10 Гц, ≥1 кГц

Время запуска

менее 1 с

Максимальное показание глубины²

метрические: кабель/труба: 30 м зонд: 19,5 м
брит.: кабель/труба: 98 дюймов зонд: 64 дюймов

Функции поиска

Режимы активной локации

пик

Peak+™ (выбор объединенных пикового и наведения или пикового и нулевого)

режим наведения

Broad Peak™ (Широкий пик)

нулевой режим

Регулировка усиления

режим наведения: автоматический
другие режимы: ручное усиление кнопкой “+” или “-” одним касанием для возврата к центру (50% от полной шкалы)

Заказные частоты локации

до 5 дополнительных частот в диапазоне от 50 Гц до 1 кГц при разрешении 1 Гц

Частоты активной локации

21 частота: СНЧ (98/128 Гц), 512 Гц, 570 Гц, 577 Гц, 640 Гц, 760 Гц, 870 Гц, 920 Гц, 940 Гц, 1090 Гц, 1450 Гц, 4096 Гц, 8 кГц, 8440 Гц, 9820 Гц, 33 кГц, 65 кГц, 82 кГц, 83 кГц, 131 кГц и 200 кГц

Частоты зондов

4 частоты: 512 Гц, 640 Гц, 8 кГц и 33 кГц

Поиск повреждений

поиск повреждений на 8 кГц и при определении направления тока
локация повреждений изоляции труб и кабелей с точностью до 10 см с дополнительной А-рамкой и совместимым генератором

Current Direction™ (определение направления тока)

14 пар направления тока: 219,9/439,8 Гц, 256/512 Гц, 280/560 Гц, 285/570 Гц, 320/640 Гц, 380/760 Гц, 460/920 Гц, 4096/8192 Гц, 680/340 Гц (INV), 800/400 Гц (INV), 920/460 Гц (INV), 968/484 Гц (INV), 1168/584 Гц (INV), 1248/624 Гц (INV)

Пары сигналов

подтверждение оператору при отслеживании искомой трубы/кабеля стрелками направления тока и совместимого генератора

Режимы пассивной локации

промышленные частоты, радиосигнал
СКЗ (система катодной защиты)
КТВ – кабельное ТВ
пассивное избегание – одновременное обнаружение промышленных и радиосигналов

Функция Power Filters™ (фильтры гармоник) (отключите режим Power (промышленных частот) для локации пяти отдельных гармонических частот сети.)

ГАРМОНИКА

Регионы с 50 Гц

Регионы с 60 Гц

Первичная

50 кГц

60 Гц

3-я

150 Гц

180 Гц

5-ая

250 Гц

300 Гц

7-ая

350 Гц

420 Гц

9-ая

450 Гц

540 Гц

Отображаемая информация

уровень сигнала – столбиковая диаграмма и численное значение
обозначение режима (пиковый, нулевой, наведения, пиковый+ со стрелками режима наведения или нулевого)
тип обнаружения – линия или зонд
обозначение пропорционального изменения размера стрелок влево/вправо
компас: индикатор направления линии на полных 360°
обозначение используемых принадлежностей
экран специальных принадлежностей пользователя
показания глубины залегания и тока (локация линии)
показание глубины залегания (локация зонда-передатчика)
уровень усиления (в дБ)
выбранная частота
состояние батареи
громкость динамика
рабочая частота
состояние Bluetooth
спутники GPS в поле зрения (если есть)
состояние GPS (если есть)
меню и подменю конфигурации
версия ПО
дата последней калибровки
счетчик измерений обследования
индикатор режима определения направления тока
стрелки направления тока
индикатор режима поиска неисправностей
состояние связи с генератором
состояние ожидания генератора
предупреждение функции StrikeAlert™
предупреждение о перегрузке
предупреждение о раскачивании

Тоны выходного звукового сигнала

уровень громкости: Vol0, Vol1, Vol2, Vol3, Vol4 и Vol5
тон звука: низкий и высокий
звуковое сопровождение для навигации по меню
звуковое предупреждение StrikeAlert
звуковое предупреждение о раскачивании
режимы промышленных сигналов/радиочастот: звук Real Sound™, полученный от обнаруженного электромагнитного сигнала
режимы Пик/Пик+: синтезированный звуковой тон, пропорциональный мощности сигнала
режим наведения: непрерывный звук при нахождении локатора слева от цели, прерывистый звук при нахождении локатора справа от цели
нулевой режим: синтезированный звуковой тон, пропорциональный мощности сигнала Низкий тон слева от цели, высокий тон справа

Функции дополнительных принадлежностей при локации

зажимы локатора: Для идентификации отдельного искомого кабеля(ей) в пучке или в шкафу с применением показаний мощности сигнала
стетоскопы: Для идентификации отдельного искомого кабеля(ей) в пучке или в замкнутом пространстве, например, в шкафу, с применением показаний мощности сигнала
клещи направления/измерения тока: Для измерения тока при локации и идентификации искомого кабеля в режиме определения направления тока

Расширенные функции локации

Функция StrikeAlert™

звуковое и визуальное предупреждение при обнаружении кабеля или трубы на глубине менее 30 см
hаботает в режимах активной и пассивной локации

Тактильная вибрация

рукоятка вибрирует при получении предупреждений системы StrikeAlert, о раскачивании и перегрузке

Предупреждение о раскачивании

звуковое и визуальное предупреждение при чрезмерном раскачивании локатора пользователем

Функция Dynamic Overload Protection™ (защита от динамической перегрузки)

40 дБ, автоматическая
автоматическое управление усилением системы для компенсации сильных сигналов, например, от силовых сетей или подстанций, для обеспечения точной локации

Предупреждение о перегрузке

при перегрузке RD8200 пользователи будут предупреждены мигающей иконкой. В случае перегрузки измерения глубины и тока будут отключены

Current Direction™ (определение направления тока)

определение направления тока, текущего в подземных трубах или кабелях для помощи оператору в идентификации и отслеживании искомой коммуникации
отображение стрелок на экране для оператора, указывающих направление тока в локализуемой трубе или кабеле для подтверждения отслеживания искомой коммуникации

iLOC™

метрические: дистанционное управление генератором на расстоянии до 450 м3
брит.: дистанционное управление генератором на расстоянии до 1400 футов
управление частотой генератора, уровнем мощности и функцией SideStep

Функция SideStep™

обеспечение локации на участках с большими помехами от других сигналов с оптимальной частотой локации
дистанционная подстройка частоты локатора и генератора на несколько герц с отстройкой от полосы частот других сигналов, которые могут создавать помехи локации

Одновременные показания глубины и тока

одновременное отображение глубины залегания коммуникации и величины сигнала тока, что дает оператору дополнительную информацию и помогает в отслеживании искомой коммуникации

Результаты обследования

сохранение в памяти локатора до 1000 точек обследования и добавление GPS-данных от внутренних (если есть) или внешних источников ГЛОНАСС по Bluetooth®
экспорт данных сразу или партией по Bluetooth®

Поиск повреждений

подайте сигнал поиска повреждений генератором Tx-5 и Tx-10, а затем используйте дополнительную А-рамку для обнаружения и точного определения мест повреждений изоляции
точность поиска повреждений: метрические: 100 мм и брит.: 4 дюйма

Частота локации 4 кГц и 4 кГц в режиме определения направления тока

рассчитана для трассировки линий с высоким импедансом, например, витой пары телекоммуникаций или уличного освещения на большом расстоянии
вместе с режимом определения направления тока помогает трассировать искомую коммуникацию на участках с высокой плотностью или со сложной инфраструктурой

Режим Пик+

используйте точное значение по столбиковой диаграмме, а также пропорционально изменяющиеся стрелки режима наведения для быстрой локации линии или стрелки нулевого режима для определения отклонения

Функция встроенного GPS-приемника

ускоренное обследование встроенным GPS-приемником – отдельное портативное устройство не требуется

Конфигурируемость

Выбор вариантов

все варианты можно включить или отключить в самом локаторе или в ПО RD Manager для ПК

Поддерживаемые языки

14: английский, французский, немецкий, нидерландский, польский, чешский, словацкий, испанский, португальский, шведский, итальянский, турецкий, русский, венгерский

Варианты сети питания

50 или 60 Гц

Выбор режима

все режимы локации можно включить или отключить по отдельности

Выбор активной частоты

все активные частоты можно включить или отключить по отдельности

Выбор пассивного режима

все режимы пассивной локации можно включить или отключить по отдельности

Функция StrikeAlert

вкл./откл.

Предупреждение о раскачивании

вкл./откл.

Тактильная вибрация

вкл./откл.

Выбор стрелок в режиме Пик+

стрелки режима наведения или нулевого режима
выбираются в меню локатора или путем длительного нажатия кнопки антенны

Настройки ГЛОНАСС (‘GPS’)

внутренний / внешний (соединение по Bluetooth) / Выкл. / Сброс

Подключение iLOC

вкл/выкл

Поддерживаемые протоколы экспорта данных

протокол PPP/выбор из 3 форматов ASCII. Дополнительно добавляются данные позиционирования

Настройка времени/даты

корректировка или обновление в локаторе часов реального времени программой RD Manager для ПК или сигналами ГЛОНАСС

Сброс определения направления тока

сброс анализа фаз определения направления тока длительным нажатием кнопки частоты

Аудио

установка высокого или низкого уровня звука

Возможности подключения

Беспроводная связь

Bluetooth 2.0 – профиль SPP, класс 1
BLE 5.0

iLOC™ – дальность дистанционного управления генератором

метрические: до 450 м
брит.: до 1400 футов

Функции дистанционного управления генератором iLOC

установка частоты генератора
установка уровня выходной мощности генератора
генератор в режиме ожидания SideStep

Проводная связь

Мини-USB: Соединение с ПК для конфигурирования локатора и обновления программы, а также для извлечения записей по эксплуатации
cтереогнездо 3,5 мм: подсоединение проводных наушников
порт для подключения дополнительных принадлежностей: подключение дополнительных принадлежностей Radiodetection

Возможности передачи данных и ГЛОНАСС (‘GPS’)

Функция встроенного модуля ГЛОНАСС (‘GPS’)

автоматическое добавление данных ГЛОНАСС к результатам обследований при каждом сохранении данных и каждую секунду к данным по эксплуатации
точность конечной точки канала до 2,5 м с возможностью расширения спутниковой системы контроля и коррекции
поддержка спутниковых группировок GPS и ГЛОНАСС
спутниковая система контроля и коррекции - Системы дифференциальной коррекции (при наличии)
• WAAS – Северная Америка
• EGNOS – Европа
• MSAS – Япония
• GAGAN – Индия

Связь с внешним ГЛОНАСС (‘GPS’)

по Bluetooth
подключение к внешнему устройству с поддержкой ГЛОНАСС для объединения данных обследования с данными ГЛОНАСС этого устройства на внешнем устройстве

Считывание положения внешнего ГЛОНАСС в память локатора

подключение к внешнему устройству ГЛОНАСС для считывания данных о местоположении с этого устройства и объединения их с данными обследований локатора на плате локатора

Память для журнала об использовании

4 Гб

Объем журнала об использовании

свыше 500 дней, измеренных при 8 часов использования локатора в сутки

Частота записи данных об эксплуатации

1/с

Варианты электропитания

Щелочные элементы

2 щелочные батареи типа D (MN1300 / LR20) (стандарт)

Аккумуляторные элементы

заказной блок литий-ионных (Li-Ion) батарей
2 никель-металлогидридных (NiMH) батареи типа D (MN1300 / LR20)

Время работы от батареи (непрерывно)

блок Li-Ion: 35 часов
2 щелочные батареи типа D 13 часов

Определение химического состава батареи

Li-ion блок: автоматическое распознавание
NiMH/щелочные: Программный выбор

Варианты зарядки (блок Li-Ion)

зарядное устройство от сети: 100-250 В перем.тока, 50/60 Гц
автомобильное зарядное устройство: 12-24 В пост.тока

Время зарядки (блок Li-Ion)

3 часа до 80% от полностью разряженного состояния с последующей струйной подзарядкой для сохранения емкости

ПО для ПК с онлайн-поддержкой RD Manager™

Совместимость с операционными системами

Microsoft® Windows® 10 64-разрядная

Совместимость с локаторными системами

прецизионные локаторы Radiodetection RD8200 и RD8200G

Функции

конфигурация локатора
дистанционное подтверждение калибровки – функция eCert™
восстановление заводского сертификата калибровки
управление учетными данными пользователя
принудительное техническое обслуживание по расписанию – функция CALSafe™
обновление программы локатора

Физические характеристики

Конструкция

эргономичная, сбалансированная и легкая конструкция для удобного использования при длительном обследовании

Материал конструкции

пластмасса акрилонитрил-бутадиен-стирол, полученная литьем под давлением

Вес

с прикрепленным литий-ионным батарейным блоком:
1,8 кг
с установленными щелочными батареями типа D
1,9 кг

Степень защиты

IP65 (защита от проникновения пыли и капель воды, попадающих с любого направления)

Тип дисплея

высококонтрастный сделанный на заказ монохромный ЖК-дисплей

Аудиосистема

встроенный влагонепроницаемый громкоговоритель
гнездо 3,5 мм для наушников

Рабочая температура

от -20°C до 50°C

Температура хранения

от -20°C до 70°C

Габариты прибора

648 x 286 x 125 мм

Транспортировочные габариты

700 x 260 x 330 мм

Транспортировочный вес (с установленными батареями)

2,6 кг
