Трассоискатель с функцией сохранения GPS/ГЛОНАСС координат "Успех АГ-309.30К"

  • Трассоискатель с функцией сохранения GPS/ГЛОНАСС координат "Успех АГ-309.30К"

    /images/all/3/19273/big/img_5.jpg

    jijijij

    Трассоискатель с функцией сохранения GPS/ГЛОНАСС координат
  • "Успех АГ-309.30К"

    /images/all/3/19273/big/img_14.jpg

    "Успех АГ-309.30К"

  • "Успех АГ-309.30К"

    /images/all/3/19273/big/img_16.jpg

    1

Новинка!

ЦЕНА: 212 400 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
ТЕХНО-АС


Страна производитель: Россия Россия
Артикул: 00-00018835
Гарантия: 2 года
Руководство по эксплуатации: Скачать (PDF, 402.32KB)
Версия для печати

В связи с большими колебаниями курсов валют цены на сайте не являются актуальными. За информацией просьба обращаться по многоканальному телефону +7 (495) 988-79-77 или по эл. почте info@geo-ndt.ru.

Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Тип оборудования: Трассоискатель с функцией сохранения GPS/ГЛОНАСС координат

Производитель: Техно-АС

Модель: Успех АГ-309.30К

Гарантия: 2 года

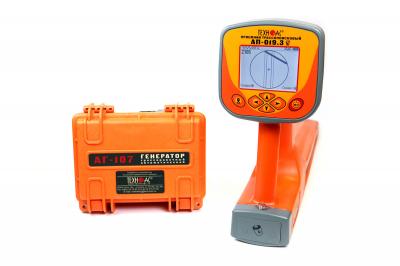

Описание трассоискателя Успех АГ-309.30К:

Трассопоисковый комплект предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.

В составе комплекта приемник в виде моноблока с большим ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 10 м, а также величины тока в линии. Встроенный GPS\ГЛОНАСС модуль для определения и записи координат нахождения коммуникации. Режим «Зонд» для трассировки НЕМЕТАЛЛИЧЕСКИХ коммуникаций с помощью внутритрубного генератора (дополнительная опция).

Комплект оснащен новейшим компактным автономным генератором АГ-107 со встроенными элементами питания, дисплеем и встроенной индукционной антенной, для трассировки коммуникации бесконтактным способом.

Выходная мощность генератора до 60 Вт.



Назначение "Успех АГ-309.30К"

  • Определения местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м.
  • Трассировка коммуникаций с использованием генератора на расстояние до 5 км.
  • Поиск электрических кабелей под напряжением.
  • Поиск мест пересечения трубопровода и кабеля.
  • Определения мест повреждения кабельных линий.
  • Обследования участков местности перед проведением земляных работ.
  • Запись GPS\ГЛОНАСС координат и составление карт найденных коммуникаций.
  • Возможность трассировки неметаллических коммуникаций с помощью дополнительного внутритрубного генератора.

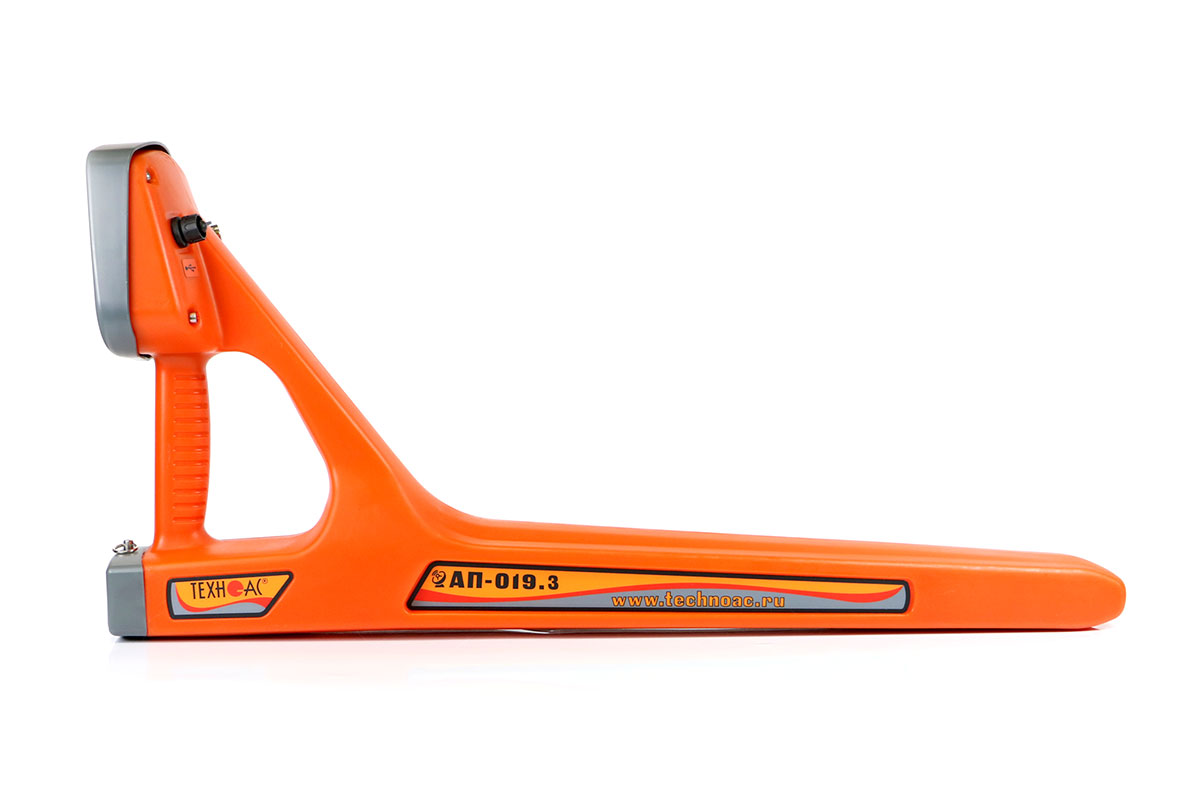

Особенности приемника "АП-019.3"

  • Современный цифровой трассопоисковый приемник-моноблок АП-019.3.
  • Изображение трассы на экране прибора.
  • Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
  • Встроенный GPS\ГЛОНАСС модуль для определения и записи координат нахождения коммуникации.
  • Режим «Зонд» для трассировки НЕМЕТАЛЛИЧЕСКИХ коммуникаций с помощью внутритрубного генератора (дополнительная опция).
  • Несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум», режимы «Относительное расстояние до коммуникации» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора.
  • Дополнительные функций при подключении внешних датчиков.
  • Широкий набор рабочих частот (50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 40...8000 Гц, Радио 8...40 кГц).
  • Меню на двух языках (русский и английский).
  • Возможность подключения внешнего аккумулятора Power Bank и работа при отрицательных температурах, внешний аккумулятор прячется под одежду оператора.

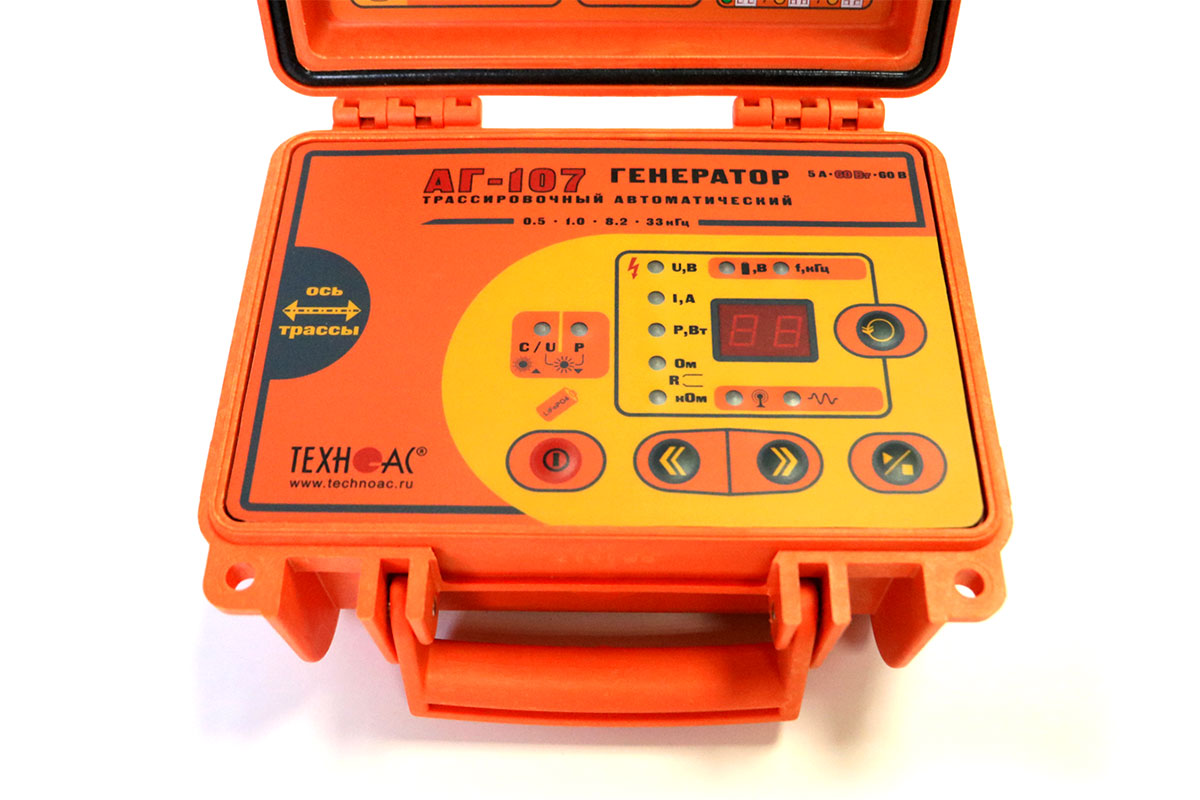

Особенности генератора "АГ-107"

  • Встроенный заряжаемый аккумулятор.
  • Максимальная выходная мощность до 30 Вт в непрерывном и до 60 Вт в прерывистом режиме работы.
  • Максимальное выходное напряжение до 60 В.
  • Возможность работы от внешнего внешнего источника питания 10...25 В.
  • Сигнализация и защита от подключения на нагрузку с напряжением.
  • Реализовано несколько видов защиты от недопустимых факторов (превышение допустимого напряжения внешнего питания (>27В) и наличие напряжения на выходных клипсах).
  • Встроенный «мультиметр» отображает по выбору оператора - напряжение, ток, сопротивление, мощность на выходе или напряжение питания.
  • Встроенная передающая антенна для бесконтактного наведения сигнала на коммуникацию.
  • Ручное уменьшение/увеличение мощности после автосогласования.
  • Небольшие габариты и вес.



Функциональные возможности приемника "АП-019.3" в различных режимах работы

  • Режим «Трасса»

Режим «Трасса» является основным для трассировки. На индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.



  • Режим «График»

На индикаторе дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим «График» удобен при слабом уровне сигнала или в случае, когда электромагнитное поле искажено.



  • Режим «График+»

Режим позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии над напряжением.



  • Режим «Минимум максимум»

Режим «Минимум максимум» по графикам изменения уровня сигнала позволяет проводить точную локализацию коммуникации. А также используется для нахождения центров нескольких коммуникаций, находящихся близко друг к другу.



  • Режимы «Относительное расстояние до коммуникации»

Используются в случаях нахождения нескольких коммуникаций близко друг к другу для определения глубины их залегания.



  • Режим «2-частоты»

В режиме «2-частоты» реализована опция «свой-чужой», а также возможно провести диагностику состояния кабелей, изоляции трубопроводов с применением внешнего генератора.



  • Привязка коммуникации к карте местности с помощью GPS/ГЛОНАСС модуля



С помощью встроенного GPS/ГЛОНАСС модуля определяются текущие координаты приемника. Нажатием клавиши на панеле управления в оперативной памяти приемника сохраняются дата, время, текущие координаты а также измеренные параметры точек магистрали: глубина залегания и величина тока.



Сохраненные данные переносятся на ПК для нанесения их на карту и дальнейшей обработки: редактирования взаимосвязи между точками (построение трека), сохранения трека в базу данных, а также в KML или CSV файл.



Рекомендуемые области применения "Успех АГ-309.30К"

  • Электросети.
  • Телекоммуникация.
  • Строительно-монтажные организации.
  • ЖКХ.
  • Водоканалы.
  • Теплосети.
  • Нефтегазовая отрасль.
  • Геодезия.



Технические характеристики трассоискателя Успех АГ-309.30К:

Параметр

Значение

Квазирезонансные частоты фильтров

50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц

Диапазон частот «Широкая полоса»

0,04…8 кГц

Частота фильтра в режиме «Зонд»

512 Гц

Диапазон частот «Радио»

8…40 кГц

Динамический диапазон входных сигналов

120 дБ

Количество встроенных датчиков

4

Максимальная чувствительность
(Режим «График» f0= 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31...до 35 кГц )

5 мкА на расстоянии 1 м

Объем памяти модуля GPS

2300 «точек»

Подключаемые внешние датчики

КИ-110(105), НР-117, ДОДК-117, ДКИ-117 (пр-во «ТЕХНО-АС»)

Управление чувствительностью

  • Автоматическое – для 2D отображения «Трасса»
  • Полуавтоматическое / ручное (по выбору) – для режимов «График», «График+», «MIN&MAX» и «Зонд»
  • Автоматическое / ручное (по выбору) – для режима «2 частоты»

Определение глубины залегания трассы

0....9,99 м
Автоматически в режиме «Трасса»
По нажатию кнопки в режиме «Зонд»

Точность определения глубины залегания

±5%

Измерение тока принимаемого сигнала

0,01....9,99 А
Автоматически в режиме «Трасса»

Точность определения оси коммуникации, в % от глубины залегания

±5%

Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов

При совместной работе с трассировочными генераторами пр-ва «ТЕХНО-АС» («Импульсный» режим)

Визуальная индикация

LCD дисплей, 320х240 пикселей, LED подсветка

Индицируемые параметры

  • 2D визуализация положения трассы относительно прибора
  • Глубина залегания трассы
  • Ток сигнала
  • Графики уровня сигнала
  • Сила сигнала
  • Параметры настройки и управления

Звуковая индикация

Встроенный излучатель:
- синтезированный звук ЧМ
- звуковая индикация нажатия кнопок

Источник питания

4…7 В:
- 4 элемента тип «С»;
- внешний аккумулятор (Power Bank - опция).

Время непрерывной работы от одного комплекта щелочных батарей

Не менее 20 часов

Автоматическое отключение питания при бездействии для экономии заряда

После 30 минут

Диапазон температур эксплуатации / хранения

-20…60 / -30…60°С

Степень защиты корпуса

IP54

Габаритные размеры

330х140х700 мм

Масса

2,45 кг



Генератор "АГ-107"

Параметр

Значение

Частоты непрерывного «НП» или прерывистого «ПР» сигнала, Гц ± 0,1% - «кГц»

Нагрузка «клипсы» или «клещи»

512 / 1024 / 8192 / 32768

«Антенные» режимы

8192 / 32768 для «LC» или 8192 для «AH»

Режимы работы

«Антенные» режимы

Встроенная передающая антенна «LC»

Внешняя индукционная передающая антенна «АН»

Режимы «модуляции» (сигналы специальной формы)

Прерывистый «ПР» (кратковременные посылки синусоидального сигнала)
Длительность посылки 0,1 сек
Частота следования посылок 1 Гц

Двухчастотный «2F» (одновременная генерация частот 1024 Гц и 8192 Гц, 4/1)

Выходной ток, А

Ограниченный программой при ручном повышении, ≥

5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / «2F»

3 – при частоте 32768 Гц

Максимальное выходное напряжение, В

В зависимости от «модуляции», ≥

48 – в двухчастотном режиме модуляции «2F»

60 – в других режимах

Максимальная выходная мощность, Вт

Ограниченная программой, ≥

30 – в непрерывном «НП» режиме на сопротивления нагрузки до 120 Ом
В двухчастотном режиме «2F» на сопротивления нагрузки до 77 Ом

60 – в прерывистом «ПР» режиме на сопротивления нагрузки до 60 Ом

Источники питания

Автономный аккумулятор

4 элемента LiFePO4 26700 3,2 В

Зарядное устройство

Специальное «Для LiFePO4 12B» Заряжает до напряжения 14,6В током до 10А. Обеспечивает генерацию одновременно с зарядкой.

Функциональные особенности

Автоматическое управление выходной мощностью в процессе генерации

Пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания

Автоматические выключения прибора

При напряжении питания < >

При напряжении питания > 27 В – выключение

При превышении допустимого потребляемого тока (значение зависит от режима работы) – повторное автосогласование

При коротком замыкании выхода в процессе согласования (срабатывании аппаратной защиты оконечного усилителя) – повторное автосогласование

При несоответствии режима генерации наличию или отсутствию внешней антенны на выходе – переход в режим «стоп»

При «длительном» (≈100 сек) простое в режиме «стоп» (если  не нажимаются кнопки) – выключение

Конструктивные параметры

Выходной усилитель мощ- ности

Технология - модифицированный CLASS D КПД до 85%

Светодиодные индикаторы

Отдельные светодиоды, обозначающие параметры и режимы

Цифровой индикатор, отображающий значения параметров и режимов, а также реализующий «МУЛЬТИМЕТР» выходных параметров: выходное напряжение (В), ток в нагрузке (А), мощность в нагрузке (Вт) и сопротивление нагрузки (Ом/кОм)

Габаритные размеры элек- тронного блока (кейса), не более, мм

216х180х105 мм

Вес электронного блока, не более, кг

1,8

Условия эксплуатации

Допустимый диапазон тем- ператур окружающей среды при эксплуатации

-30…+60 °С

Степень защиты корпуса

IP65 (при закрытой крышке корпуса - кейса)



Комплект поставки трассоискателя Успех АГ-309.30К:

Трассопоисковый приемник "АП-019.3"

1 шт.

Генератор "АГ-107"

1 шт.

Устройство зарядное АГ107.02.010

1 шт.

Кабель АГ120.02.020

1 шт.

Кабель АГ120.02.050

1 шт.

Кабель USB 2.0 AM-mini USB 1 м

1 шт.

Кабель АГ105.02.020

1 шт.

Контакт магнитный АГ120.02.090

2 шт.

Штырь заземления АГ110.02.004

2 шт.

Батарейки для приемника

4 шт.

Диск CD-R

1 шт.

Сумка для приемника
Чехол 53212

1 шт.

Сумка для комплекта
Чехол 53222

1 шт.

Руководство по эксплуатации

3 шт.

Паспорт

1 шт.
