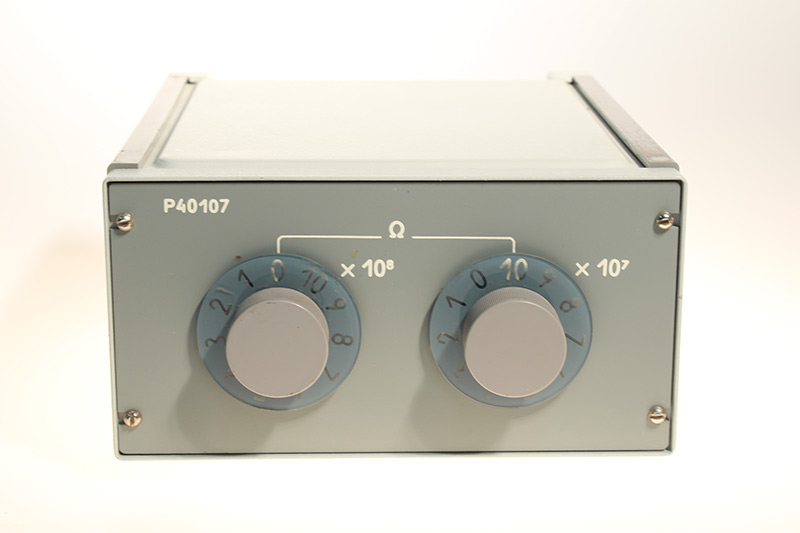

Мера электрического сопротивления многозначная Р40107 предназначена для применения в качестве многозначной меры электрического сопротивления в цепях постоянного тока и переменного.

Основные технические характеристики прибора Р40107:

• Класс точности: 0,02.

• Количество декад: 2.

• Номинальные значения сопротивления ступеней меры, Oм: 107, 108.

• Номинальные значения напряжения на мере (при включении не менее 1 ступени декады), кВ:

• “x107” Oм: 0,6;

• “x108” Oм: 2,0.

• Заменяет: Р4077 (10 000 000 Ом)

• Масса: 2,7 кг.

• Габариты: 320x130x275 мм.

Дополнительные характеристики и описание меры Р 40107

• Основные параметры и коды ОКП магазинов Р40107 приведены в таблице Допускаемое отклонение действительного значения сопротивления магазинов Р40107 от номинального не превышает ±0,02 % при соблюдении нормальных условий применения:

• температура окружающего воздуха (20±0,5) °С;

• относительная влажность воздуха от 25 до 80 %;

• атмосферное давление 84-406,7 кПа, (630-800 мм рт.ст.);

• ток постоянный; напряжение или мощность не выше номинальных (указаны в таблице).

Предел допускаемой дополнительной погрешности магазинов Р40107, вызванной изменением температуры окружающего воздуха между верхним (нижним) пределом диапазона температур нормальных условий применения и некоторой точкой в смежной области температур рабочих условий применения, соответствующей наибольшему изменению сопротивления, не более ±0,02 %.
Допускаемое изменение сопротивления магазина Р40107 за год (нестабильность) не превышает ±0,02%. Магазин электрического сопротивления Р40107 относится к восстанавливаемым, ремонтируемым, однофункциональным изделиям.
Норма средней наработки на отказ магазинов электрического сопротивления Р40107 с учетом технического обслуживания, регламентированного настоящим паспортом, не менее 8000 ч. Средняя наработка на отказ устанавливается для рабочих условий применения.
Критерием отказа является изменение действительного значения сопротивления, превышающее ±0,02 %. Среднее время восстановления работоспособного состояния магазинов Р40107 4 ч. Полный средний прок службы магазинов Р40107 не менее 10 лет.
Установленная безотказная наработка не менее 650 ч в рабочих условиях применения.
Критерием отказа является изменение действительного значения сопротивления, превышающее ±0,02 %.
Содержание серебра, г: 3,13.

• Класс точности 0,02

• Число декад 2

• Номинальное значение сопротивления одной ступени, Ом 107; 108

• Номинальное и максимальное значение мощности рассеивания не одну ступень декады "х105 Ом", Вт, не более -

• Номинальное и максимальное значение напряжения на магазине, кВ, не более, при включении не менее одной ступени декады:

• "х106 Ом"

• "х107 Ом"

• "х108 Ом" -

• 0,6

• 0,2

• Электрическое сопротивление изоляции между корпусом и электрической цепью магазина в рабочих условиях применения для декады. Ом, не менее:

• "х105 Ом",   "х106 Ом"

• "х107 Ом"

• "х108 Ом" -

• 5. 1013

• 5. 1013

• Габаритные размеры, мм 215х140х280

• Масса, кг, не более 3

• Код ОКП 42 2513 027004
