Позиционирующая насадка U-459 к ультразвуковым твердомерам ТКМ-459
Позиционирующая насадка U-459 предназначена для точного позиционирования ультразвукового датчика при измерении твердости изделий с плоской, цилиндрической и криволинейной поверхностью. Использование насадки позволяет сохранять перпендикулярное положение датчика относительно объекта контроля, что способствует повышению точности и повторяемости результатов измерений.
Насадка обеспечивает проведение контроля на выпуклых поверхностях с минимальным радиусом кривизны от 4 мм и совместима с ультразвуковыми датчиками типов A, H и C.
Изделие входит в комплект поставки ультразвуковых твердомеров ТКМ-459С в комплектациях «Специальный», «Максимум+» и «Универсальный+», а также поставляется как отдельный аксессуар.
Конструкция

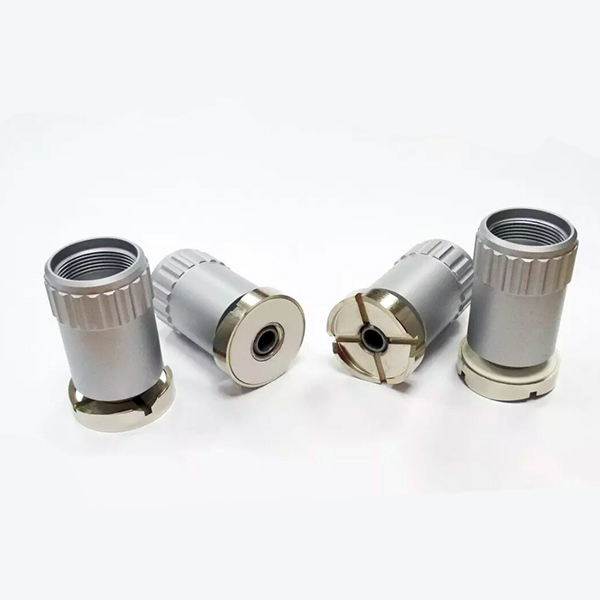

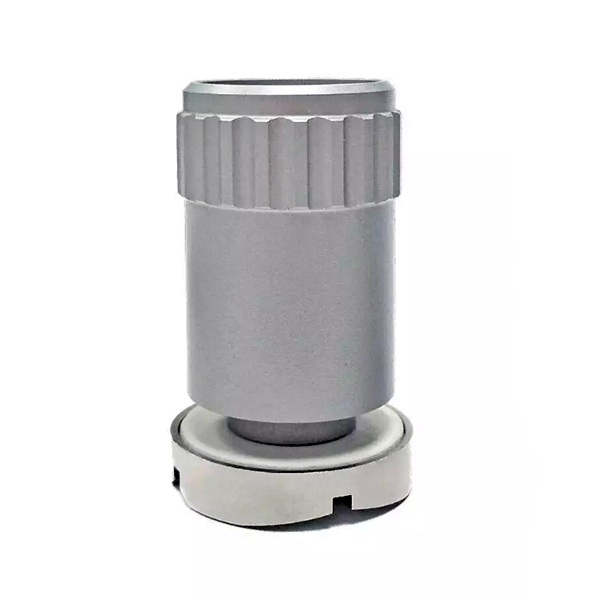

Насадка состоит из корпуса с пружинным механизмом и двусторонней опорной шайбы:
- гладкая рабочая поверхность предназначена для измерений на плоских изделиях;
- поверхность с канавками обеспечивает устойчивое позиционирование датчика на цилиндрических и криволинейных поверхностях диаметром от 4 мм.
Корпус изготовлен из высокопрочного алюминиевого сплава, который сочетает небольшой вес, высокую износостойкость и устойчивость к механическим воздействиям.
Установка
- Снимите защитный наконечник с ультразвукового датчика.
- Навинтите насадку U-459 на резьбу датчика, выбрав необходимую рабочую сторону:
- гладкую — для плоских поверхностей;
- с канавками — для цилиндрических и криволинейных поверхностей.
- Установите датчик на контролируемый участок изделия.
- Выполните измерение в соответствии с инструкцией по эксплуатации твердомера.
Отличительные особенности:
- обеспечивает надежное и точное позиционирование датчика;
- повышает достоверность результатов измерений;
- подходит для плоских, цилиндрических и криволинейных поверхностей;
- позволяет контролировать изделия диаметром от 4 мм;
- совместима с ультразвуковыми датчиками типов A, H и C;
- изготовлена из легкого и прочного алюминиевого сплава;
- доступна как в составе комплекта твердомера, так и для отдельного приобретения.
