Артикул: 002112
|
Тип оборудования: Вискозиметр
Производитель: Восток-7
Модель: BЗ-DIN
Гарантия: 1 год
Описание вискозиметра BЗ-DIN:

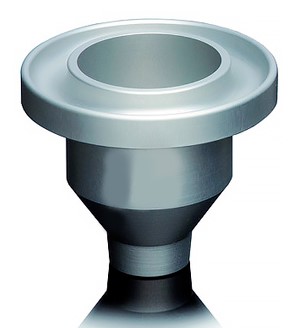

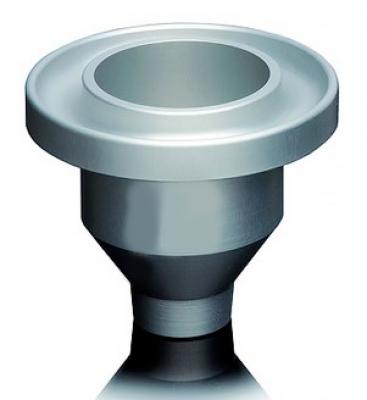

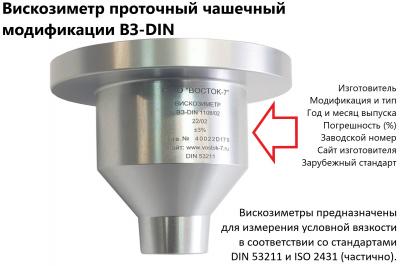

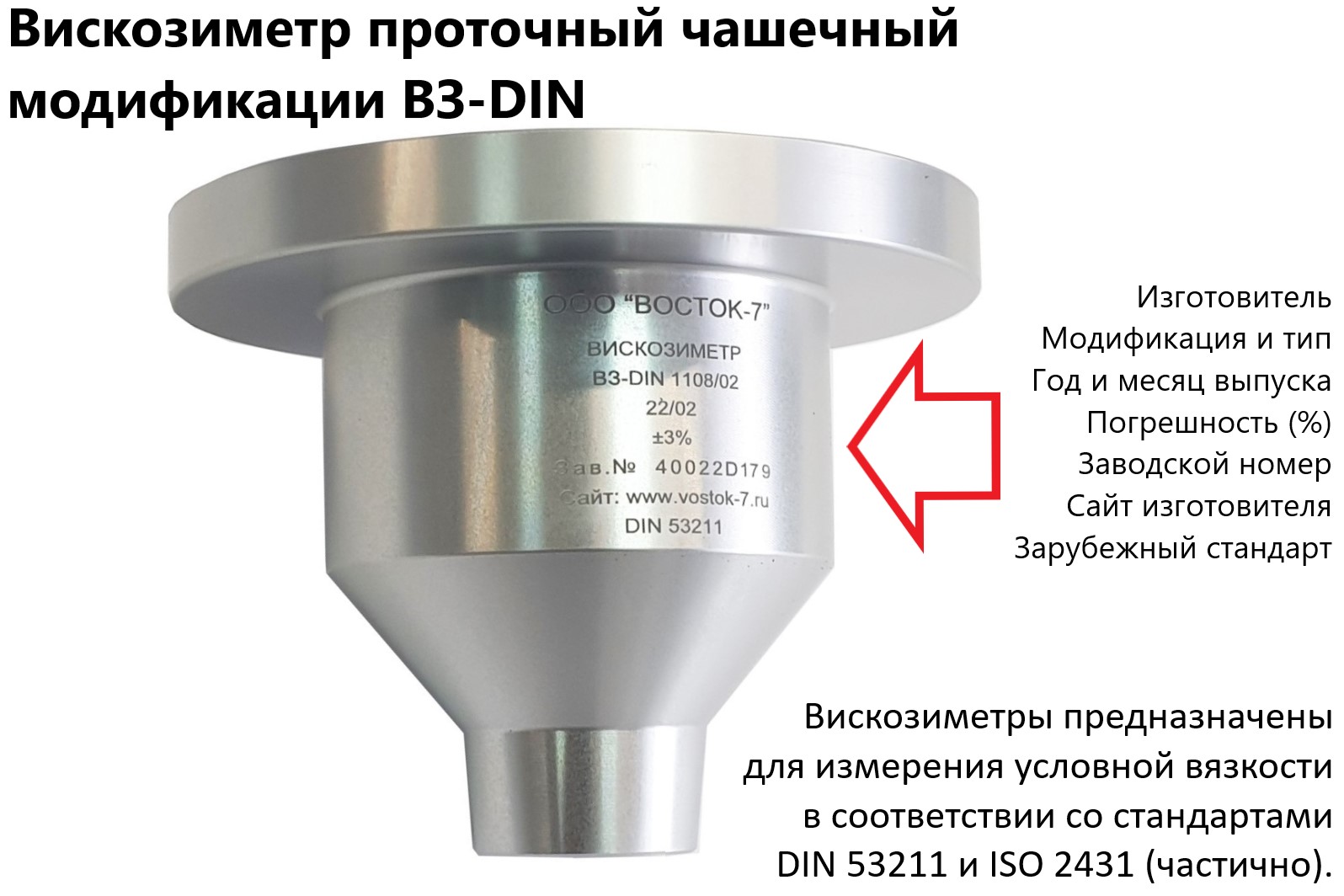

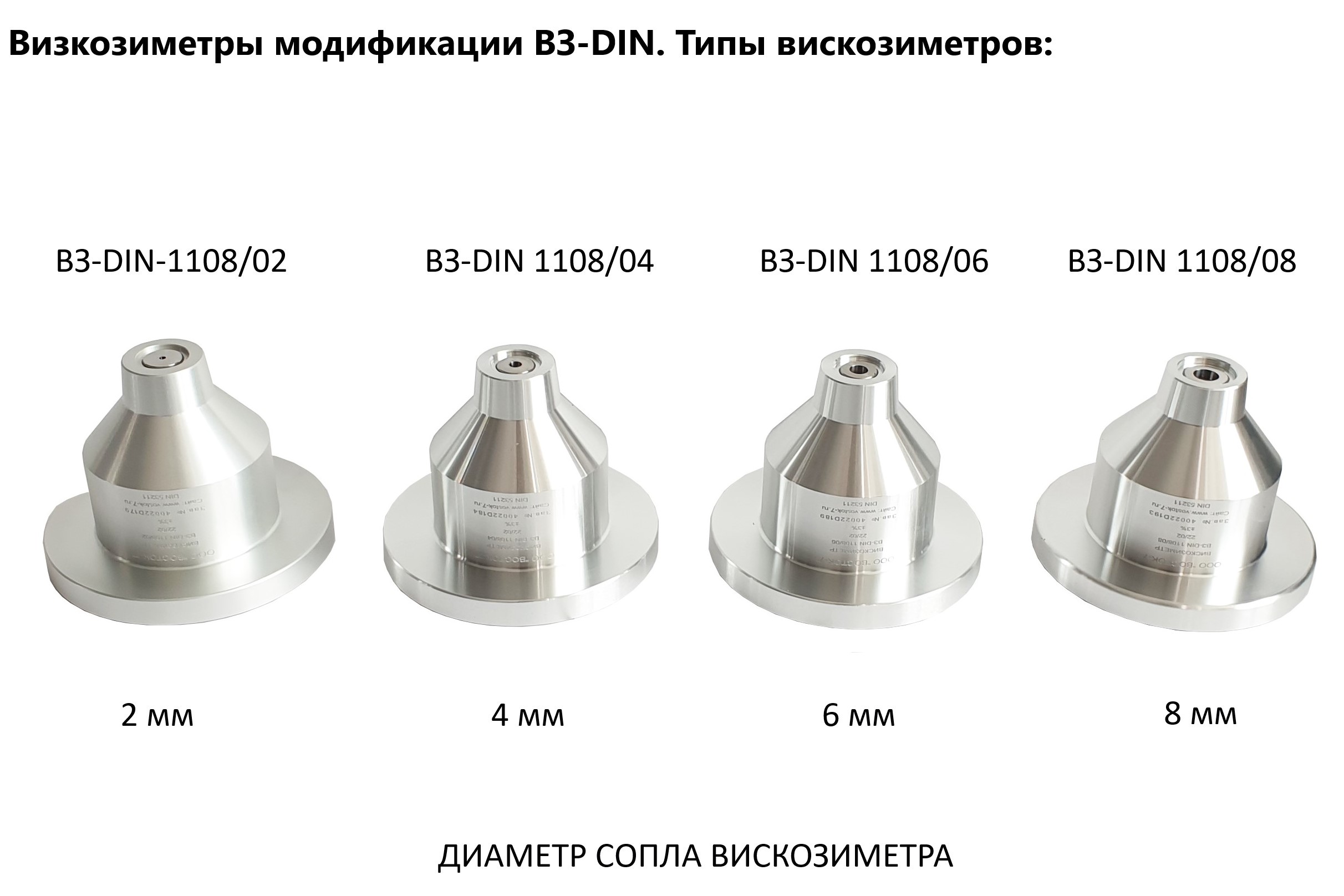

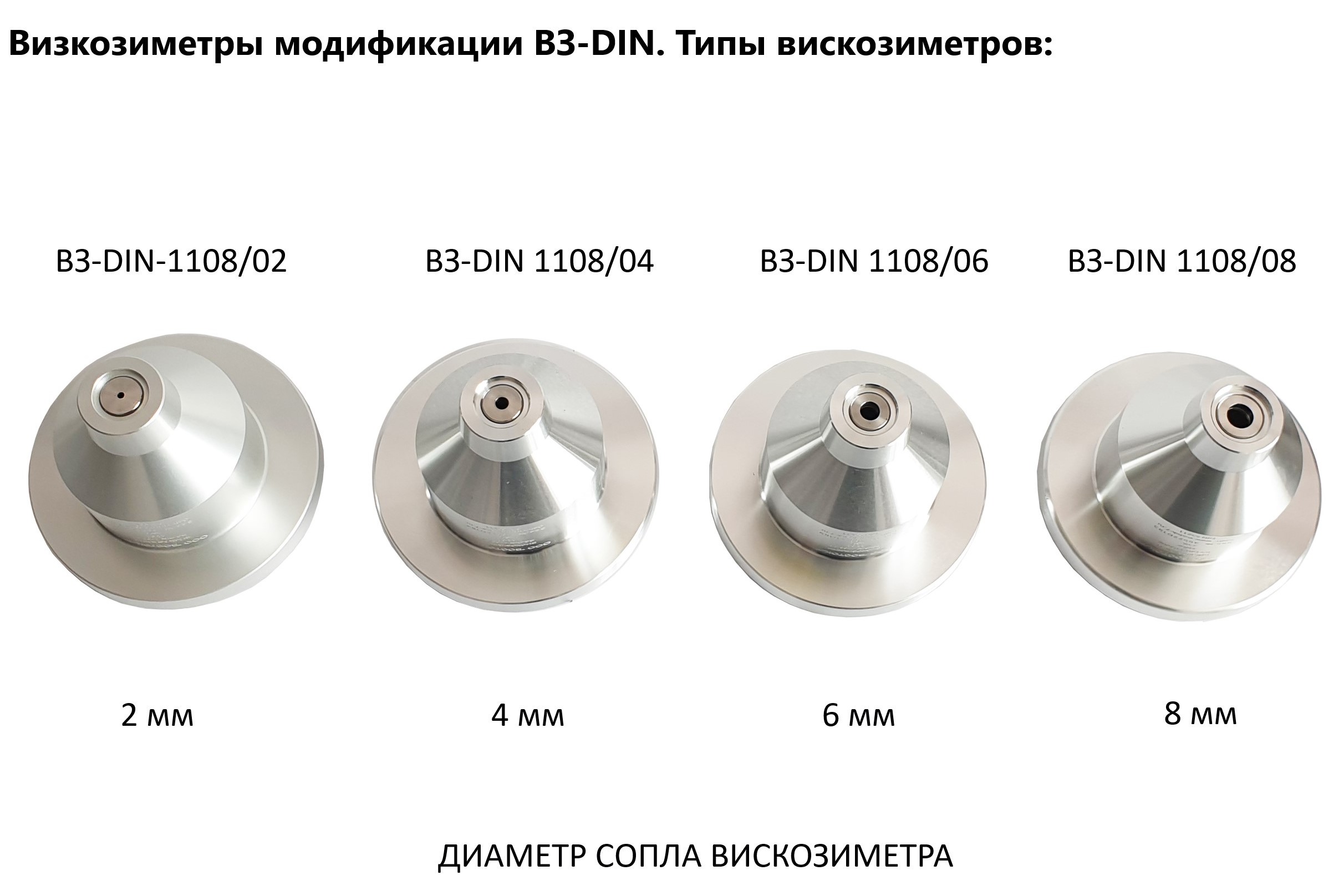

Вискозиметры проточные чашечные ВЗ модификации ВЗ-DIN представляют собой резервуар цилиндрической формы, переходящий внизу в полый конус с запрессованным несменным соплом диаметром 2, 4, 6 или 8 мм, устанавливаемый на регулируемый штатив (стойку) со встроенным пузырьковым уровнем. Вискозиметры модификации ВЗ-DIN предназначены для измерений условной вязкости в соответствии с ГОСТ 8420-2022 и стандартом DIN 53211. Обозначение модификации на изделии и при заказе: ВЗ-DIN 1108/0*, где * – диаметр сопла для данной модификации.
Оптимальное время истечения (ориентировочные показатели):
|
Тип |
Диаметр сопла, мм |
Оптимальный диапазон времени истечения, с |
|
ВЗ-DIN 11008/04 |
4 |
От 30 до 150 |
Важно! Вне зависимости от используемого типа вискозиметра необходимо придерживаться следующих фундаментальных принципов
Следует соблюдать меры предосторожности при тестировании тиксотропных и прочих неньютоновских жидкостей на вязкость в связи с отсутствием определённой скорости сдвига в воронке.
Диаметр сопла следует подбирать таким образом, чтобы значения времени истечения не выходили за минимальные и максимальные границы указанного диапазона!
Температуру истекающей жидкости следует контролировать и измерять только в истекающем потоке после его прохождения сквозь неповрежденное отверстие.
Испытуемый образец должен быть подготовлен в соответствии со стандартом DIN 53225 и не иметь примесей, а процесс истечения не начинается до тех пор, пока в образце не исчезнут пузырьки.
Чашка DIN не подходит для времени истечения менее 25 секунд (кинематическая вязкость около 90 мм²/с (сСт)). В таком случае предлагается использовать чашки по ISO 2431. Также, чашка DIN не используется при времени истечения более 150 секунд (кинематическая вязкость около 700 мм²/с (сСт)).
Таблица моделей штативов и их совместимость для размещения соответствующих модификаций вискозиметров ВЗ (штатив не входит в комплектацию вискозиметра ВЗ и заказывается дополнительно)
|
Модели |
Модификации |
|
Штатив-тренога из аннодированного алюминия со встроенным пузырьковым уровнем Штатив (кольцо и регулируемые ножки) из анодированного алюминия, противоударный пластиковый кейс для хранения и переноски. Масса штатива без вискозиметра: 0,4 кг, габаритные размеры (ØxH) 140х190 мм. Артикул для заказа: 1102 |
ВЗ-246 (исполнение 1) ВЗ-DIN ВЗ-FORD |
|
Штатив-тренога из аннодированного алюминия с покровным стеклом для удаления излишков жидкости с пузырьковым уровнем Штатив (кольцо и регулируемые ножки) из анодированного алюминия, покровное стекло для удаления излишков жидкости с пузырьковым уровнем, противоударный пластиковый кейс для хранения и переноски. Масса штатива без вискозиметра: 0,5 кг, габаритные размеры (ØxH) 155х230 мм. Артикул для заказа: ТМТ-11 |
ВЗ-246 (исполнение 2) ВЗ-FORD |
|
Штатив-стойка с чугунным основанием и пластиковым кольцевым держателем со встроенным пузырьковым уровнем Стойка: чугунное основание с двумя регулировочными винтами, стальная стойка и пластиковый кольцевой держатель вискозиметра со встроенным пузырьковым уровнем (ватерпасом). Масса штатива без вискозиметра: 2,0 кг, габаритные размеры (ВхШхГ) 300х110х170 мм. Артикул для заказа: ТМТ-10 |
ВЗ-246 (исполнение 1) ВЗ-246 (исполнение 2) ВЗ-DIN ВЗ-FORD |
|
Штатив-стойка из нержавеющей стали со встроенным пузырьковым уровнем и стальным приёмным сосудом Стойка: стальное основание с тремя регулировочными винтами, стальная стойка, стальной кольцевой держатель вискозиметра со встроенным пузырьковым уровнем (ватерпасом), стальной приёмный сосуд (лабораторный стакан 500 мл), цифровой секундомер (6-значный, max диапазон 59м 59,99 с, погрешность ±0,01 с), противоударный пластиковый кейс для хранения и переноски. Масса штатива без вискозиметра: 2,7 кг, габаритные размеры (ВхШхГ) 330х140х160 мм. Артикул для заказа: ТМТ-12 |
ВЗ-246 (исполнение 1) ВЗ-246 (исполнение 2) ВЗ-DIN ВЗ-FORD |
|
Штатив-стойка с термокожухом из анодированного алюминия с покровным стеклом для удаления излишков жидкости с пузырьковым уровнем Стойка-тренога с термокожухом (с “водяной рубашкой”) применяется для термостатирования вискозиметра проточного чашечного при измерении вязкости веществ с высокой температурой застывания. Обеспечивает более точные показания, поскольку температура влияет на вязкость. Штатив (кольцо, регулируемые ножки, термокожух с двойными стенками, гильзы-переходники) из анодированного алюминия, штуцеры (2 шт.) из нержавеющей стали для подвода/отвода теплоносителя и герметик (1 шт.), покровное стекло для удаления излишков жидкости с пузырьковым уровнем, противоударный пластиковый кейс для хранения и переноски. Масса штатива без вискозиметра: 2,2 кг, габаритные размеры (ØxH) 155х310 мм. Артикул для заказа: ТМТ-13 |
ВЗ-246 (исполнение 2) ВЗ-FORD |
Метрологическая информация.
Данный тип вискозиметров может именоваться как “вискозиметры проточные”, “вискозиметры чашечные”, “воронки вискозиметрические”, “воронки наливные”, “воронки по истечению” и др.
Вискозиметр проточный чашечный представляет собой простое гравитационное устройство для измерения хронометрированного потока жидкости с известным объёмом, проходящего сквозь сопло в днище формованной ёмкости. При идеальных условиях эта скорость потока должна быть пропорциональна кинематической вязкости (выраженной в стоксах или сантистоксах), которая зависит от удельной плотности жидкости. Во многих ситуациях нет необходимости знать абсолютную вязкость. Для относительной классификации веществ достаточно знать время истечения в секундах.
В мире разработано не менее 50 типов вискозиметров проточных, которые используются в целях промышленного контроля и проверок в условиях эксплуатации. Эти простые устройства подразделяются на два типа:
Назначение средства измерений
Вискозиметры проточные чашечные предназначены для измерений условной вязкости (времени истечения) лакокрасочных материалов и относящихся к ним продуктов – ньютоновских и приближающихся к ним по свойствам жидкостей (смолы, полимерные дисперсии и т. п.).
Время истечения жидкости определяют с помощью секундомера (напр. Интеграл С-01).
Описание средства измерений
Принцип действия вискозиметров основан на измерении времени непрерывного истечения испытуемой жидкости определенного объёма (100 мл) через выходное отверстие сопла соответствующего диаметра под действием силы тяжести.
Вискозиметры изготавливаются из анодированного алюминия и представляют собой резервуар, выполненный в виде воронки (чаши) со сменными соплами или с запрессованным не сменным соплом, и могут поставляться отдельно или со штативом выбранного исполнения (модели) с кольцевым держателем и пузырьковым уровнем (ватерпасом). Модель штатива и необходимость его поставки определяется при заказе на поставку вискозиметра.
Технические характеристики BЗ-DIN:
Таблица 1 - Метрологические характеристики вискозиметров ВЗ.
|
Обозначение модификации |
Диапазон измерений условной вязкости (времени истечения) жидкости при рабочей температуре, с |
Пределы допускаемой относительной погрешности измерения времени истечения, % |
|
|
В3-246, ВЗ-246П |
от 70 до 300 от 10 до 200 от 20 до 200 |
в поддиапазонах измерений: - от 10 до 50 с включ. ±10; - св. 50 до 100 с включ. ±3,0; - св. 100 до 300 с включ. ±10 |
|
|
В3-DIN 1108/04 (сопло диаметром 4 мм) |
от 30 до 150 |
±3,0 |
|
|
В3-FORD 1101/1 (сопло диаметром 2,10 мм) |
от 55 до 100 |
±10 |
|
|
В3-FORD 1101/2 (сопло диаметром 2,80 мм) |
от 40 до 100 |
±10 |
|
|
В3-FORD 1101/3 (сопло диаметром 3,40 мм) |
от 30 до 100 |
±10 |
|
|
В3-FORD 1101/4 (сопло диаметром 4,12 мм) |
от 25 до 100 |
±10 |
|
|
В3-FORD 1101/5 (сопло диаметром 5,80 мм) |
от 21 до 100 |
±10 |
|
Таблица 2 - Технические характеристики вискозиметров ВЗ.
|
Наименование характеристики |
Значения для модификации (исполнения) |
|||||||||
|
В3-246 (В3-246П) |
В3-DIN 1108/04 |
В3-FORD 1101/1 |
В3-FORD 1101/2 |
В3-FORD 1101/3 |
В3-FORD 1101/4 |
В3-FORD 1101/5 |
||||
|
Вместимость резервуара вискозиметра, см3 |
100±1 |
100±1 |
102±2 |
|||||||
|
Рабочая температура анализируемой жидкости при измерении условной вязкости, °С |
20,0±0,2 |
23,0±0,5 |
25,0±0,2 |
|||||||
|
Номинальный внутренний диаметр отверстия сопла, мм |
2,000 |
4,000 |
6,000 |
4,00 |
2,10 |
2,80 |
3,40 |
4,12 |
5,80 |
|
|
Допускаемое отклонение от номинального диаметра отверстия сопла, мм |
±0,012 |
±0,015 |
±0,015 |
±0,05 |
±0,02 |
±0,02 |
±0,02 |
±0,02 |
±0,02 |
|
|
Номинальная высота сопла, мм |
4,000 |
4,00 |
4,00 |
- |
- |
|||||
|
Допускаемое отклонение от номинальной высоты сопла, мм |
±0,015 |
±0,10 |
±0,10 |
- |
- |
|||||
|
Диапазон оптимальных значений кинематической вязкости анализируемых жидкостей, мм2/с (сСт) |
от 15 до 30 |
от 96 до 685 |
от 550 до 2000 |
от 112 до 685 |
от 10 |
от 25 |
от 49 |
от 70 |
от 20 |
|
|
Габаритные размеры (без штатива), мм, не более: - внешний диаметр - высота |
|
|
||||||||
|
Масса (без штатива), кг, не более |
0,22 |
0,29 |
||||||||
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, %, не более - атмосферное давление, кПа |
|
|
|
|||||||
|
Материал резервуара и фланца вискозиметра |
Алюминий анодированный |
|||||||||
|
Материал сопла вискозиметра |
Нержавеющая сталь |
|||||||||
|
Габаритные размеры штатива (В*Ш*Г), мм, не более |
330*140х160 |
|||||||||
|
Масса штатива, кг, не более |
2,7 |
|||||||||
|
Срок службы прибора, лет, не менее |
12 |
|||||||||
|
Средняя наработка на отказ, ч, не менее |
15000 |
|||||||||
|
Гарантийный срок, лет, не менее |
3 |
|||||||||
|
Наименование |
Обозначение |
Кол-во |
|
Вискозиметр проточный чашечный ВЗ выбранной модификации и исполнения1 |
ВЗ-DIN 1108/04 |
1 шт. |
|
Картонная упаковочная коробка с ложементом из поролона для хранения вискозиметра |
|
1 шт. |
|
Штатив выбранной модели2) |
|
по заказу |
|
Упаковочный кейс для штатива3) |
|
1 шт. |
|
Дополнительное оборудование и отдельные принадлежности4) |
|
по заказу |
|
Руководство по эксплуатации с Паспортом |
26.51.6-001-11548758-2022 РЭ 26.51.6-001-11548758-2023 ПС |
1 экз. |
|
Пластина из стекла размером не менее 90×120 мм или алюминиевый диск диаметром не менее 55 мм |
|
1 шт.2) |
|
Сосуд приёмный вместимостью до 500 см3 |
|
1 шт.2) |
|
________ |
||
ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА ВИСКОЗИМЕТРА ВЗ-DIN
|
Наименование |
Диаметр сопла, мм |
Артикул для заказа |
|
Вискозиметр проточный чашечный В3-DIN 1108/04 (с поверкой) |
2,80 |
1108/04 |
|
Поставляется по отдельному заказу (при необходимости). |
||
|
Штатив-тренога из аннодированного алюминия со встроенным пузырьковым уровнем |
- |
1102 |
|
Штатив-стойка с чугунным основанием и пластиковымкольцевым держателем со встроенным пузырьковым уровнем |
- |
ТМТ10 |
|
Штатив-стойка из нержавеющей стали со встроенным пузырьковым уровнем и стальным приёмным сосудом |
- |
ТМТ12 |
|
Наименование |
Артикул для заказа |
|
Термометр с ценой деления не более 0,5 0С и с погрешностью измерений не более 0,2 0С (напр. термометр ТН-3 по ГОСТ 400-80) с поверкой |
По запросу |
|
Цифровой секундомер с дискретностью 0,01 с и погрешностью не более 0,2 с для диапазона условной вязкости от 12 до 40 с, с поверкой |
По запросу |
|
*Список поверяемых средств измерений, дополнительно поставляемых с вискозиметрами по запросу. |
|
|
